- manueller LED Controller
- Helligkeitsregulierung
- 3 Drehpotis für RGB
Beschreibung

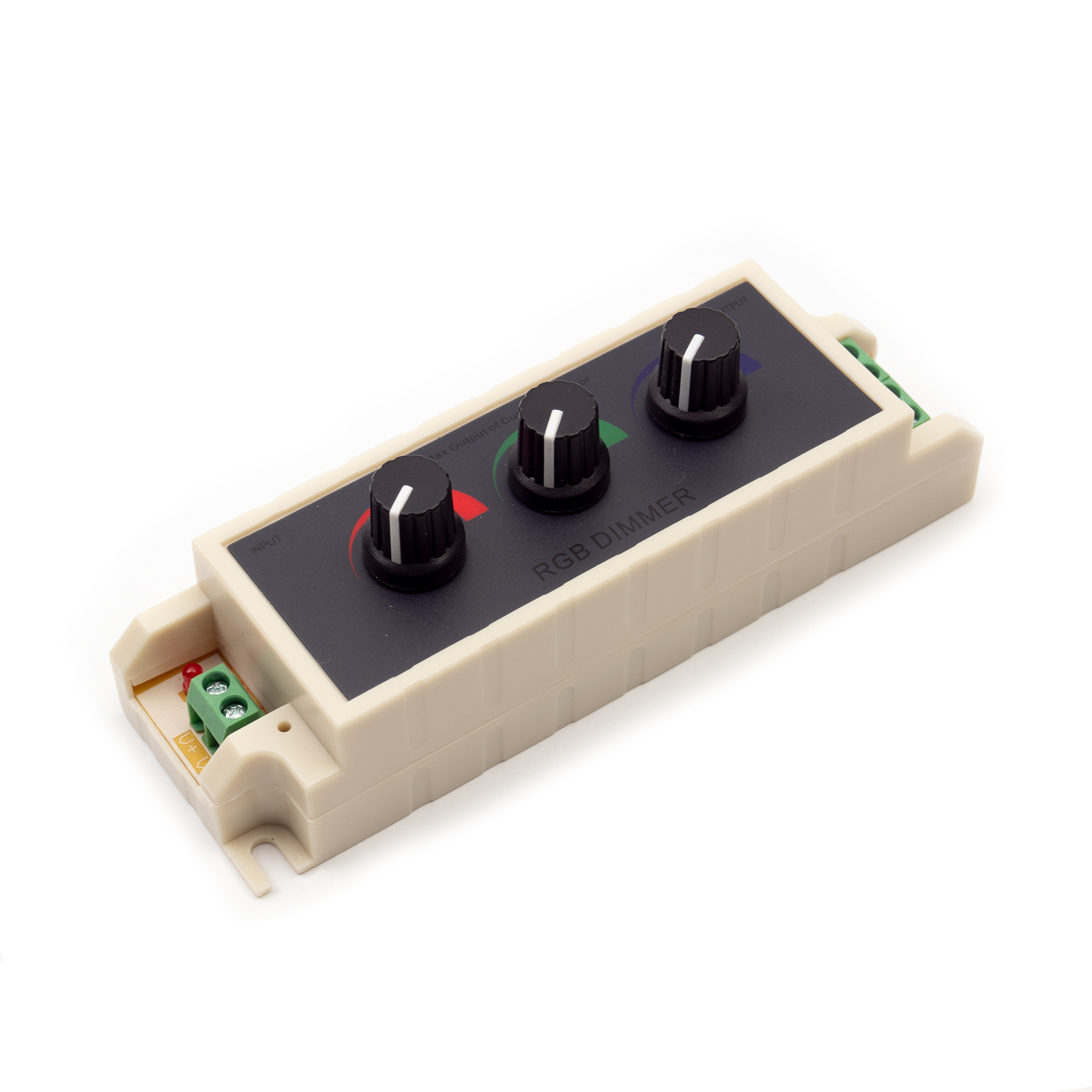

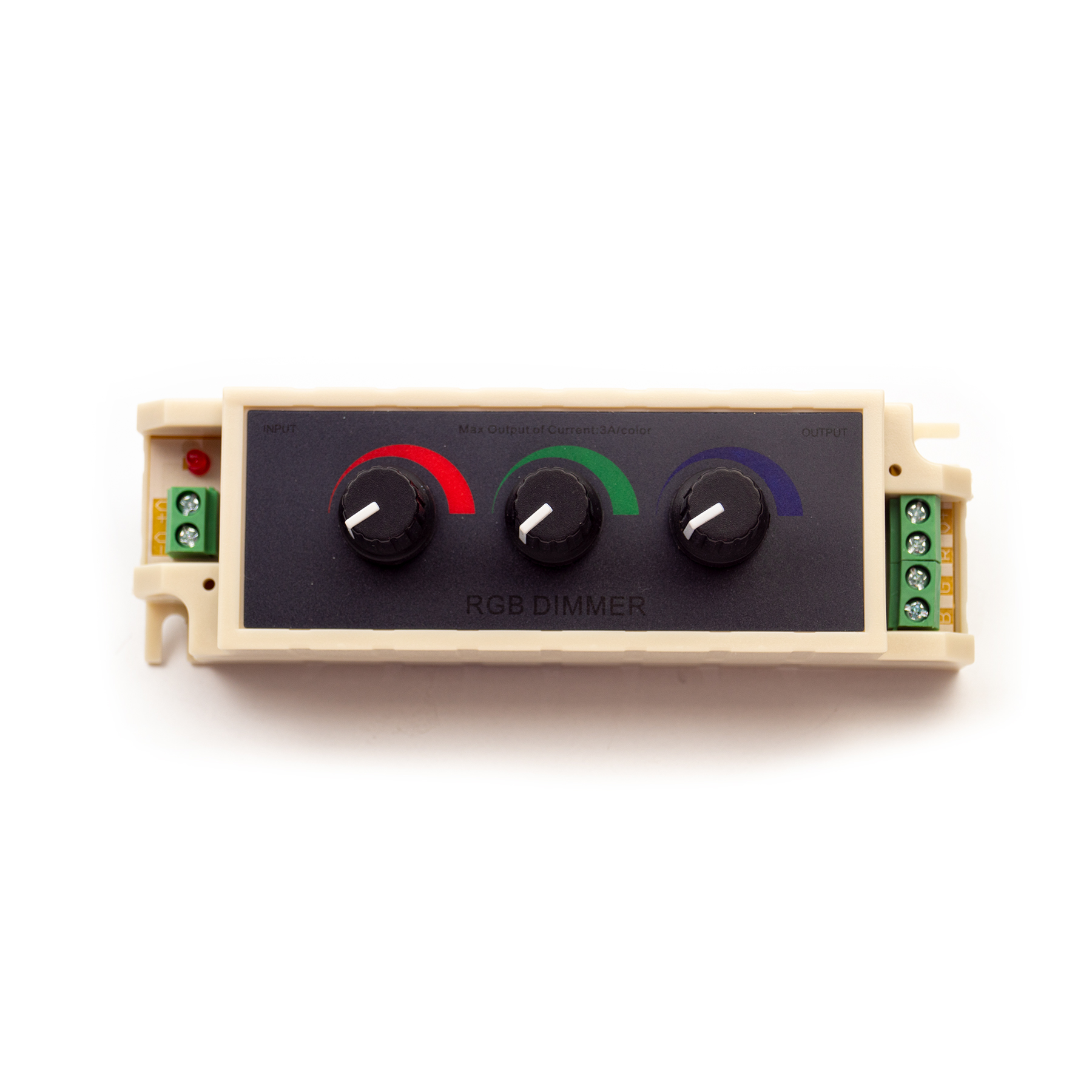

revoART, LED Controller – RGB – manuell mit Drehregler
Der Dimmer dient der Helligkeitsregulierung und Farbmischung von RGB LEDs, RGB-LED-Leisten, RGB-LED Strips oder RGB-LED-Modulen mit gemeinsamer Anode (+ Pol) .
Über die 3 Drehknöpfe für die Farben rot - grün und blau können Sie die Helligkeit jeder der 3 Farben separat stufenlos von 0% - 100% einstellen. So können Sie nahezu jeden Farbton manuell darstellen bzw. mischen.
Die Stromversorgung erfolgt über die 2fache Schraubklemme. Hier werden die Kabel V+ und V- an den RGB-LED-Dimmer angeschraubt.
Der Anschluß der RGB LEDs, RGB-LED-Leisten, RGB-LED Strips oder RGB-LED-Modulen erfolgt auf der gegenüberliegenden Seite an der 4fach Schraubklemme. Dort werden die Kabel für rot, grün, blau sowie die Anode (+Pol) verschraubt. Auch der Parallelanschluss mehrerer RGB-LED-Leisten sind so möglich. Am Gehäuse befinden sich 2 Bohrungen zur einfachen Montage am Einsatzort.
Die Eingangsspannung muß mit der Spannungsvorgabe ihrer LED Module übereinstimmen (z.B. 12V DC). Bei LED-Betrieb ist der entsprechende Widerstand vorzusehen.
Technische Daten
Eingangspannung: | 12 - 24V DC max. |
max. Ausgangsleistung: | 3A je Farbe |
Breite: | 40mm |
Länge: | 130mm |
Höhe: | 30mm (mit Drehreglern: 50mm) |
Videos & Downloads
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
installationshinweise folgenin kurze.
