revoART, 24V Aluminium LED Einbauleuchte – warmweiß – linear – diffuse Abdeckung
- Individuelle Wunschlänge bestellbar
- 2700K, Warmweiß
- Mehrere Leuchten über ein Netzteil/ Dimmer steuerbar
- Lichtstrom bis zu 3000 Lumen je Meter
- 28 Watt je Meter
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
revoART, Z2P 2polig – 2 x 2Pin-Steckerbuchsen zum Löten an einfarbige LED-Strips
Auf Lager
Beschreibung
revoART, 24V Aluminium LED Einbauleuchte – warmweiß – linear – diffuse Abdeckung
Diese lineare 24V DC LED-Einbauleuchte aus silber eloxiertem Aluminium mit grauen Endkappen wird bezüglich der Länge auf Ihre persönlichen Bedürfnisse angefertigt.
Wir produzieren die Leuchten zwischen 34cm und 194cm. Die Auswahl treffen Sie selbst rechts neben den Produktfotos.
Bei diesen Einbauleuchten finden nur erstklassige Komponenten Verwendung und es wird präzise gefertigt. Diese Leuchte ist wirklich hell: bis zu 240 Hochleistungs-LEDs sorgen dafür, daß genug Licht erzeugt wird um den gewünschten Bereich optimal auszuleuchten. Die Abdeckung ist diffus. Das Licht trifft dadurch homogen und blendarm aus.
Die LED-Einbauleuchte wird mit einem 200cm Anschlusskabel (Austritt seitlich) sowie Federhalterungen geliefert. An der Leuchte befinden sich standardmäßig Kunststoff- Endkappen. Wünschen Sie Aluminium Endkappen (gegen Aufpreis), wenden Sie sich bitte an unsere Service Mitarbeiter oder vermerken Sie es im Kommentarfeld bei Ihrer Bestellung.
Anwendungen:

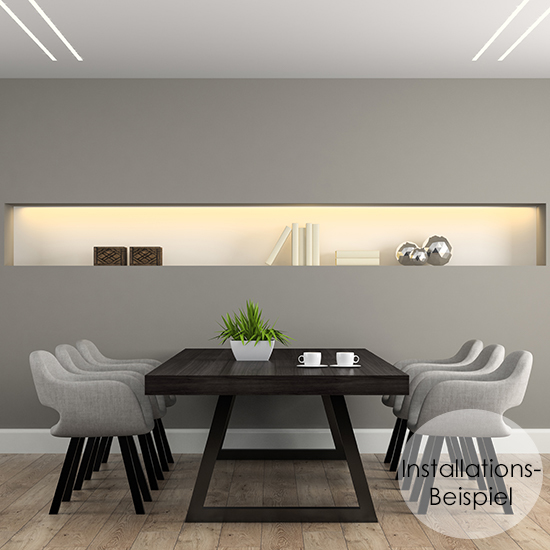

Die LED-Leuchte eignet sich hervorragend für den Einbau in Trockenbau,- Panel- oder Holzdecken und dient der Beleuchtung von Flächen oder Raum.

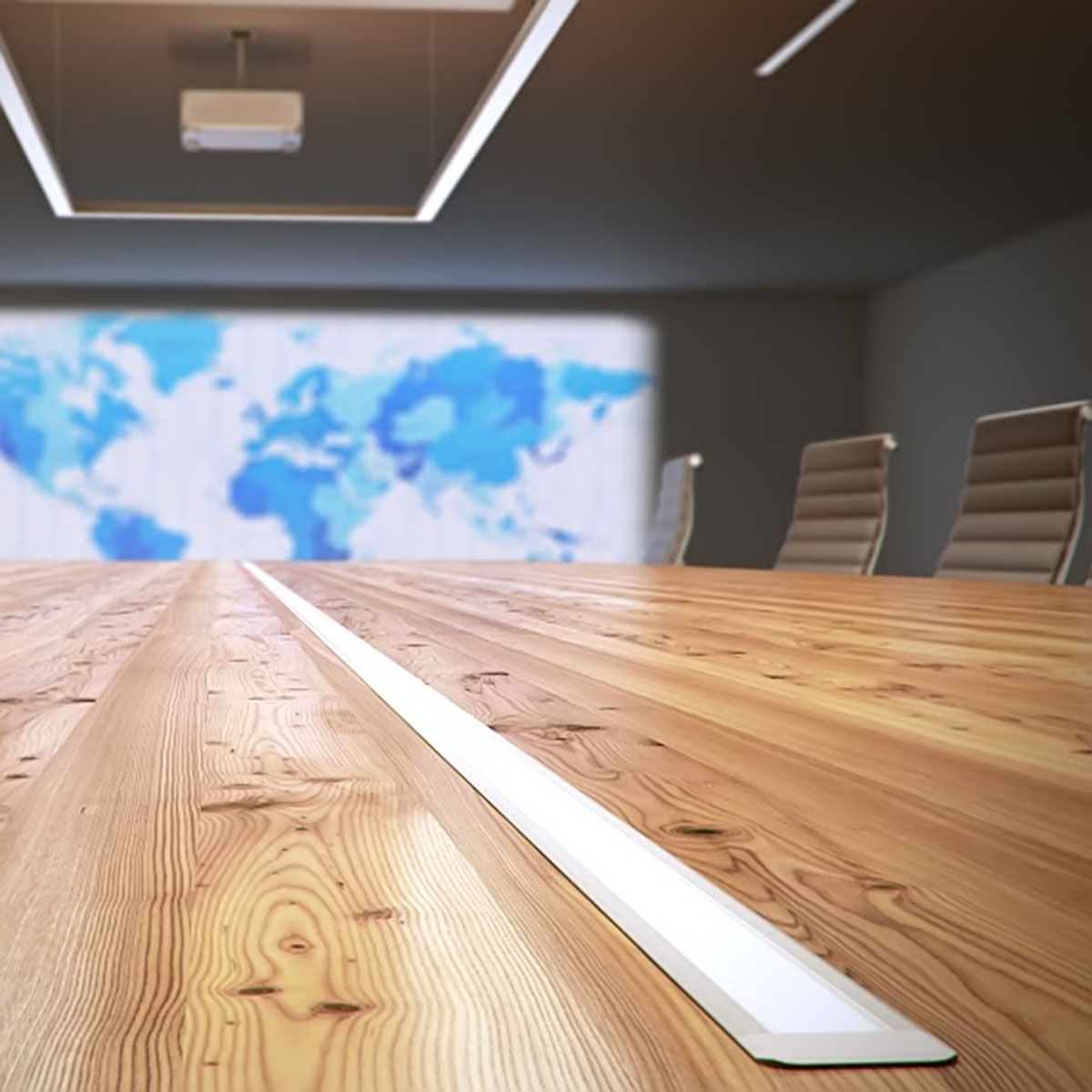

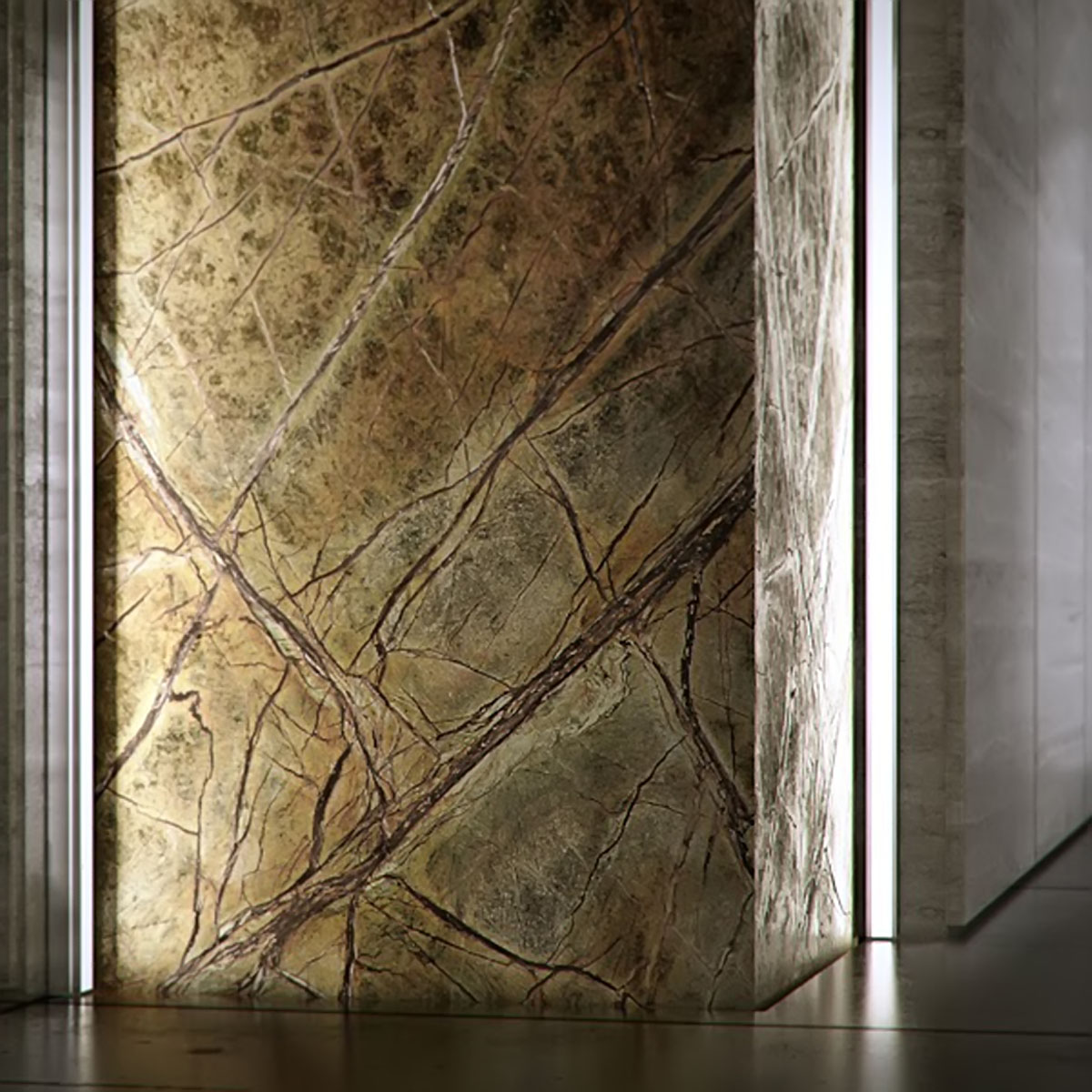

Sie finden überwiegend Verwendung in den Decken von Verkaufsräumen, Büros, Laden- oder Produktionsflächen, Showrooms, Messeständen aber auch im Wohnbereich (z.B. in Fluren, Kleiderschänken oder Durchgängen). Vorstellbar ist auch der Einbau in hohle Wände oder Arbeitsplatten, Tische, Theken, Schaufenster, oder Regale. Sie kann aber auch gut als Raum- oder Objektbeleuchtung sowie für indirekte Beleuchtungskonzepte eingesetzt werden.
Wir bieten diese Leuchten in kaltweiß, tageslichtweiß und warmweiß an.
Das Leuchtmittel dieser LED Leiste ist austauschbar.
Technische Daten
| Abmessung B x H x L: | 43mm x 30mm x nach Auswahl Rastermaß |
| Abdeckung: | Diffus |
| Einbautiefe: | 50mm |
| Montageausschnitt: | 45mm x Länge Auswahl |
| Spannung: | 24V DC |
| Leistung pro m: | 28W |
| Lichtfarbe: | Warmweiß |
| Farbtemperatur: | 2700 K |
| Farbwiedergabe Index CRI: | 85 RA |
| max. Lichtstrom: | 3000 Lumen |
| Abstrahlwinkel: | 120° |
| zulässige Umgebungstemperatur: | -40°C bis max. +40°C |
| Energieeffizienzklasse: | F |
| Schutzart: | IP 20 |
Videos & Downloads
LED Profile
Welche Profilarten gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Montage, Anschluss und Stromversorgung:
Die Leuchte benötigt eine Spannung von 24V DC. Ein Anschluss an 230V ist nur über ein 24V DC Netzteil möglich.
Optional können Sie ein passendes Netzteil rechts neben den Produktfotos mit auswählen.
Aufgrund der schmalen Bauweise der Leuchte, kann das Netzeil nicht im Leuchtengehäuse untergebracht werden.
Das Netzteil sollte möglichst in der Decke oder im Verteilerraum untergebracht werden.
Mehr Bilder und mehr Info´s zum Netzeil finden Sie hier.
Um die Leuchte einzubauen, müssen Sie am Bestimmungsort einen Auschnitt herstellen.
Die Breite des Ausschnitts sollte zwischen 43mm bis 50mm betragen. Die Länge ist abhängig von Ihrer Auswahl.
Sie benötigen einen Hohlraum mit einer Höhe von mindestens 50mm.
Verbinden Sie die Leuchte mit dem Netzteil und ggfs. dem Dimmer. Verstauen Sie Netzeil und ggfs. Dimmer im Hohlraum. Schieben Sie nun die Federhalterungen auf der Leuchte so zusammen, daß sie sich immer 2 Federhalterungen gegenüber befinden. Jetzt biegen Sie immer 2 Federhalterungen nach oben zusammen, halten sie fest und schieben die Leuchte in den Ausschnitt in der Decke. Lassen Sie dabei die Federhalterungen LANGSAM !!!! los. Die Leuchte wird nun durch die Federhalterungen von oben in der Decke gehalten.
Dimmbarkeit:
Die LED-Pendelleuchte ist dimmbar. Wir empfehlen Ihnen unseren "Wireless 1-Kanal LED-Dimmer mit Touch-Fernbedienung".
Der Dimmer wird zwischen Netzeil und Leuchte angeschlossen und kann über die Fernbedienung gesteuert werden.
Für die Wandmontage eignet sich dieser "Einbau LED Dimmer 1-Kanal PWM mit Touch-Panel - Unterputz".
Normale 230V Phasenanschnitt oder Abschnittdimmer können nicht eingesetzt werden.
Die ausgewiesenen Energieeffizienzdaten beziehen sich auf das verwendete Leuchtmittel und können durch den Verbau in der LED Leiste beeinflusst werden.
