revoART, 24V LED Einbauleuchte – CCT – 17,5cm – rund – Farbtemperatur einstellbar
- weiß beschichtetes Aluminiumgehäuse
- diffuse Streuscheibe
- ultraflache Bauform
- großer Abstrahlwinkel von 120°
- dimmbar über PWM LED Dimmer oder DMX
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
Beschreibung
revoART, 24V LED Einbauleuchte – CCT – 17,5cm – rund – Farbtemperatur einstellbar

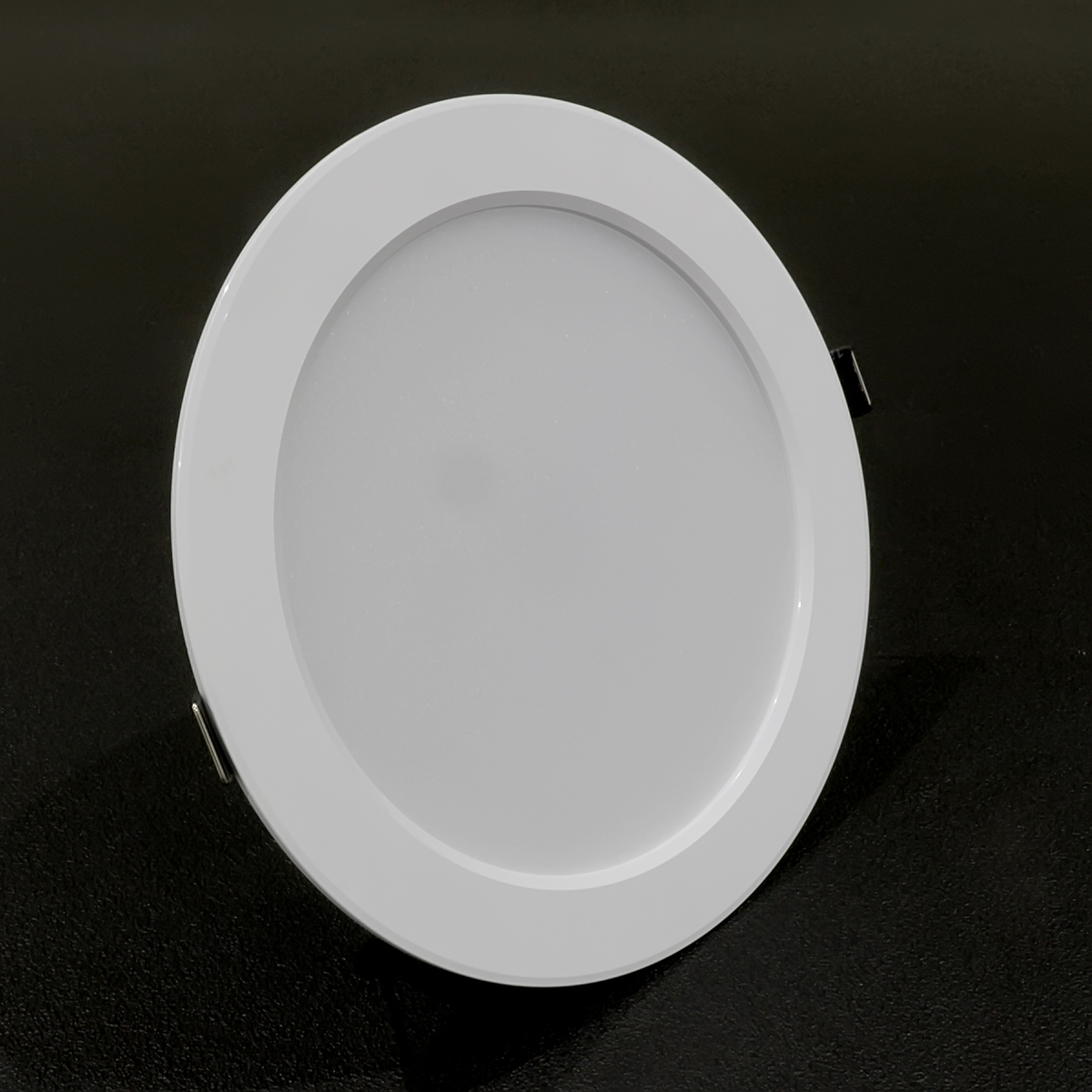

Sehr flache, dimmbare und leistungsstarke LED-Einbauleuchte aus Aluminium mit diffusem Schutzglas.

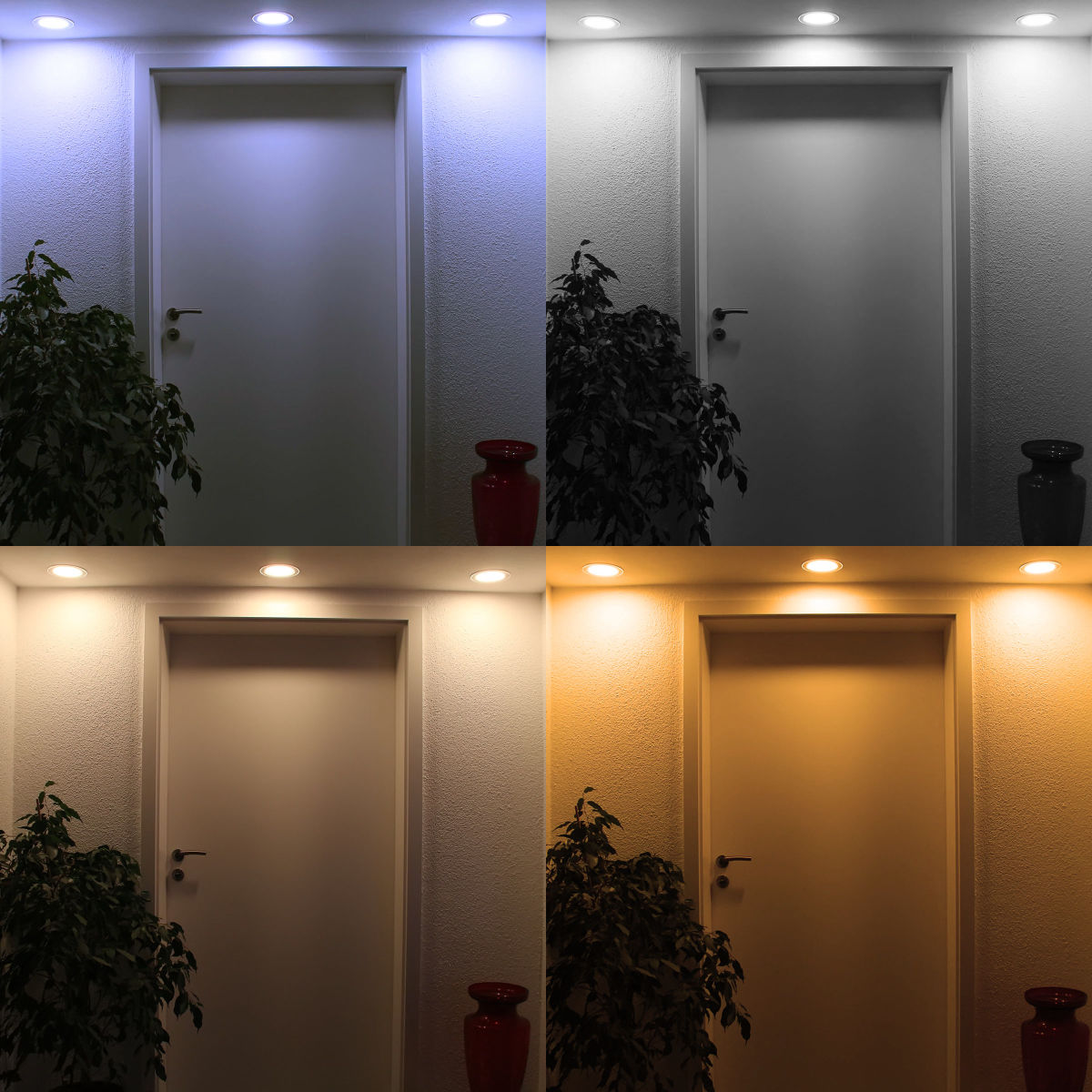

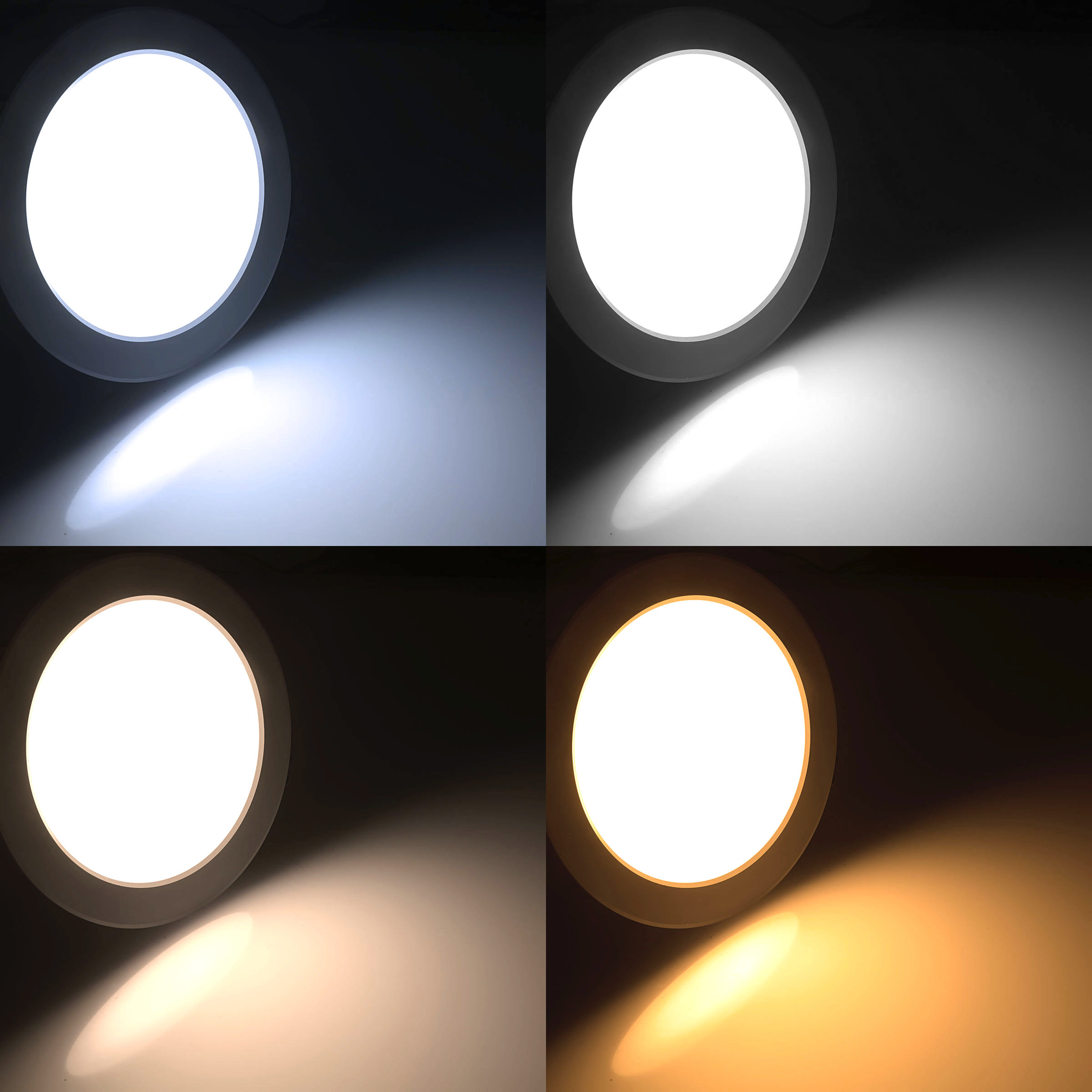

In Verbindung mit einem 2-Kanal-LED-Dimmer kann die LED-Leuchte gedimmt und die Farbtemperatur zwischen 2700K und 6000K individuell eingestellt werden. Der Spot kann gleichzeitig mit kaltweißem und warmweißem Licht betrieben werden, ohne dass thermische Probleme auftreten. Die Lumen variieren je nach eingestellter Lichtfarbe. So ist die Lumenzahl bei warmweißem Licht (664 Lumen) geringer als bei kaltweißem Licht (703 Lumen).

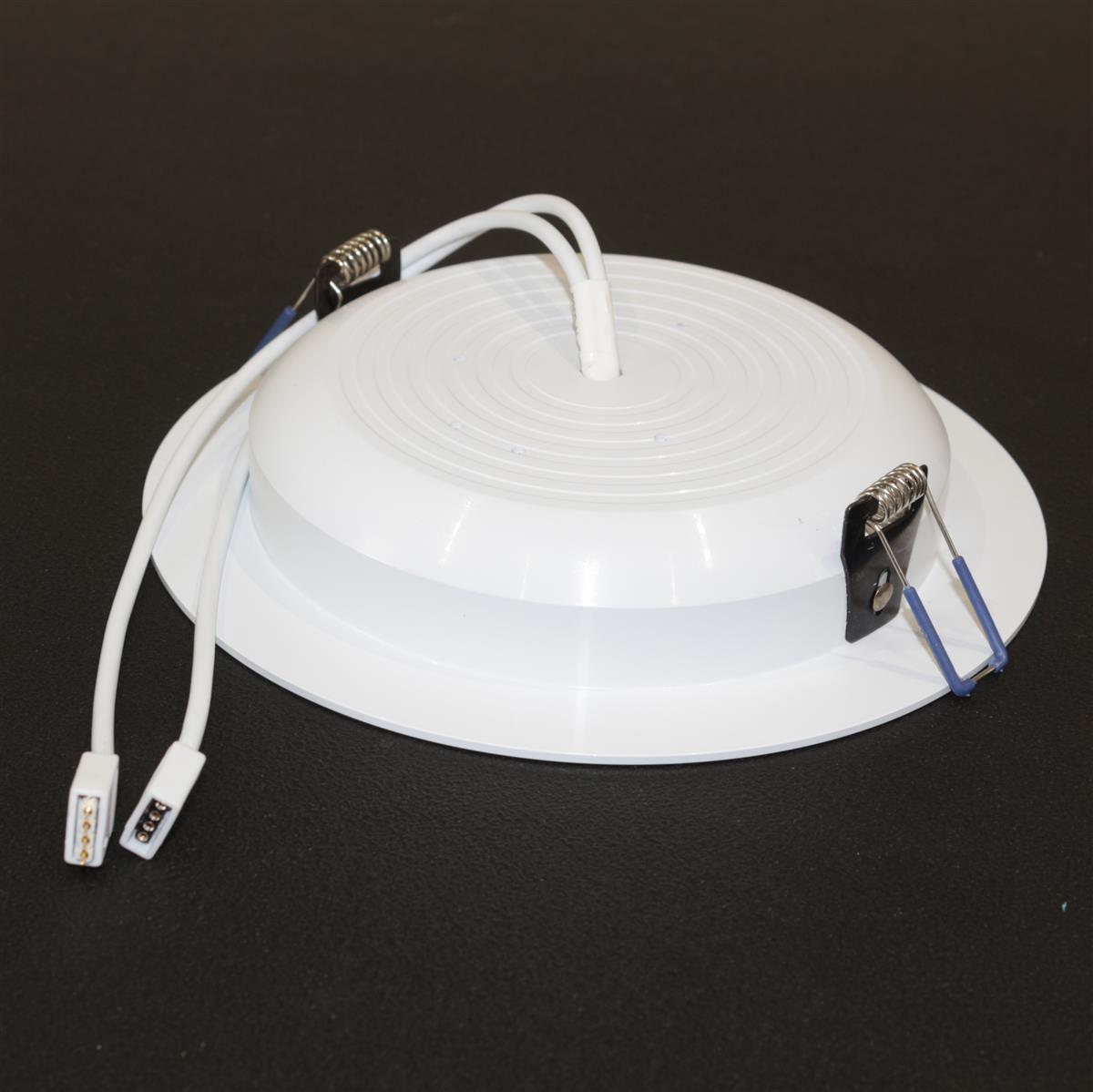

Diese runde LED-Einbauleuchte mit einer sehr geringen Einbauhöhe von nur 30 mm eignet sich für den Einbau in abgehängte Decken oder Trockenbauwände. Die LED-Einbauleuchte besteht aus einem weißen Aluminiumrahmen mit 2 Federspannern, einer diffusen Streuscheibe, 42x 5630 SMD-LEDs sowie einem Eingangs- und Ausgangskabel mit 4-poligen Quick-Connect-Steckern. Die Kabellänge beträgt jeweils 25 cm. Zum Betrieb der Leiste wird eine 24V Gleichspannung benötigt.
Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Passende 24V Netzteile finden Sie hier.
Mehrere LED-Leuchten können miteinander verbunden und über einen Dimmer synchron gesteuert werden. Netzteil und LED-Dimmer sind nicht im Lieferumfang enthalten, können aber separat erworben werden. Bitte lesen Sie dazu den Text am Ende der Artikelbeschreibung.
Highlights:
- weiß beschichtetes Aluminiumgehäuse
- diffuse Lichtverteilung
- 28 weiße und 28 warmweiße superbright 5630 SMD LEDs mit hoher Lichtausbeute und hohem
- Farbwiedergabeindex
- ultraflaches Design
- keine zusätzliche Kühlung notwendig
- großer Abstrahlwinkel von 120
- dimmbar über PWM-LED-Dimmer oder DMX
Anwendungsbereich:
Diese LED-Leuchte wurde entwickelt, um Flächen oder Räume gleichmäßig auszuleuchten. Die Diffusorscheibe sorgt für eine homogene und gleichmäßige Lichtverteilung und reduziert die Blendwirkung des Leuchtmittels. Die kompakte Bauweise der LED-Einbauleuchte ist ideal, da sie wenig Platz benötigt und sehr einfach zu montieren ist. Der breite Abstrahlwinkel eignet sich für die Ausleuchtung von Flächen oder Räumen. Überall dort, wo es auf einen möglichst großen Lichtkegel ankommt, sollte diese LED-Einbauleuchte eingesetzt werden. Diese LED-Leuchten sind für den Betrieb in trockenen Innenräumen bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
Technische Daten
| Abmessung Ø: | 175mm |
| Rahmenbreite: | 22mm |
| Lichtfeld Ø: | 133mm |
| Einbautiefe: | 36mm |
| Montageausschnitt: | 135mm |
| Spannung: | 24V DC |
| Leistung: | ca. 17W (9W Warmweiß + 8W Kaltweiß) |
| Lichtfarbe: | Warmweiß / Kaltweiß |
| Farbtemperatur: | 3000K / 6000K |
| max. Lichtstrom: | 1800 Lumen (664 Lumen Warmweiß + 703 Lumen Kaltweiß + 1345 Lumen Neutalweiß) 2700K und 6000K zusammen |
| Abstrahlwinkel: | 120° |
| zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
| Energieeffizienzklasse: | F |
| Schutzart: | IP20 |
Videos & Downloads
IP Schutzklassen
Was ist zu beachten?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Hinweise zur Installation und Stromversorgung:
Für den Einbau benötigen Sie einen runden Ausschnitt im Durchmesser von ca. 142mm - 150mm. Sie benötigen nach Oben mindestens 30mm Platz, um die LED-Einbauleuchte einzubauen.
Sie können bis zu 6 LED-Einbauleuchten in Reihe schalten und gemeinsam mit einem 2-Kanal LED-Dimmer synchron betreiben.
Für mehr als 6 LED-Leuchten müssen Sie mehrere Stränge parallel an einen 2-Kanal-LED-Dimmer anschliessen.
Für die Stromversorgung von bis zu 3 dieser LED-Leuchten empfehlen wir das Netzteil 24V DC 3A - 72Watt. Für 4 bis 8 dieser LED-Leuchten das Einbau-Netzteil stabilisiert 24V DC 6.2A - 150Watt
Weitere 24V DC Netzteile finden Sie hier.

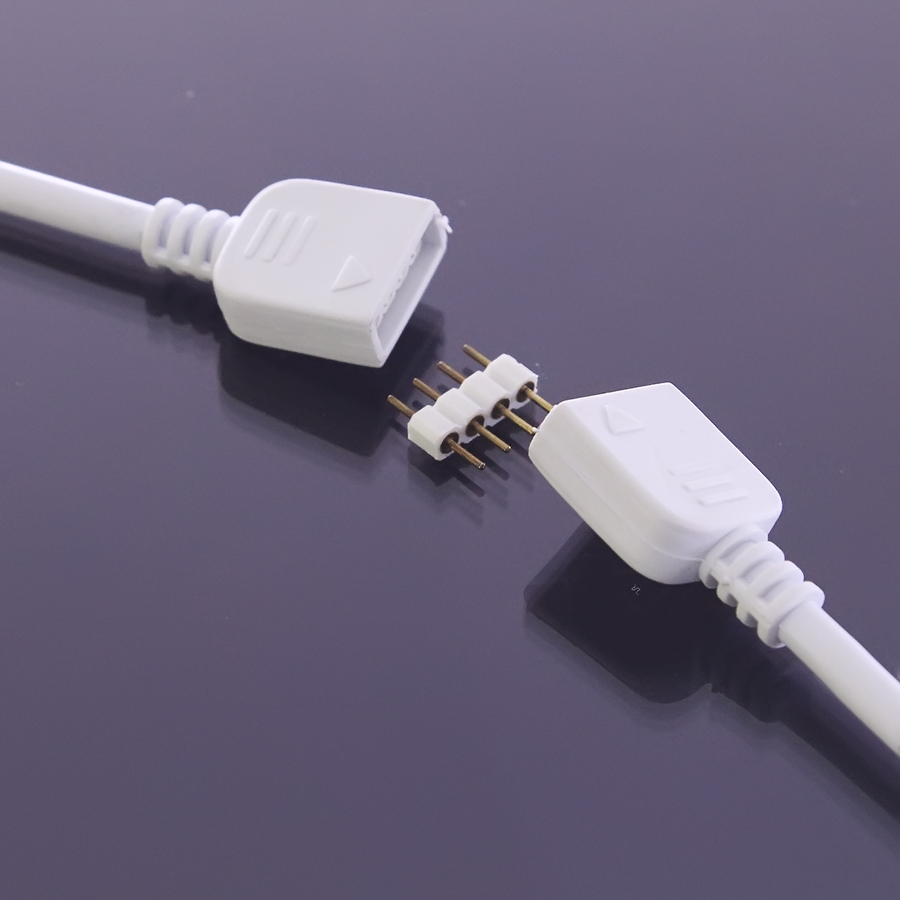

Um größere Entfernungen zwischen LED-Dimmer der ersten LED-Leuchte oder zwischen den LED-Leuchten zu realisieren, können Sie diese Quick-Connect-Verbindungskabel einfach dazwischenstecken um die Abstände zu überbrücken.
Die Leuchte nie ohne CCT-Steuerung ( 2-Kanal Dimmer ) betreiben, da die LEDs bei direktem Anschluss an 24V überhitzen könnten.
