revoART, 24V Matrix Modul – RGB – 20x20cm – eckig

MC4R-22-S6
  • RGB Farbwechsel
  • Lichtstrom bis zu 400 Lumen
  • je 9 Watt
  • Geringe Einbautiefe
33,80 € 24,90 € -26.3%

inkl. MwSt. zzgl. Versandkosten

  Stk.

Lieferzeit: 6-7 Werktage

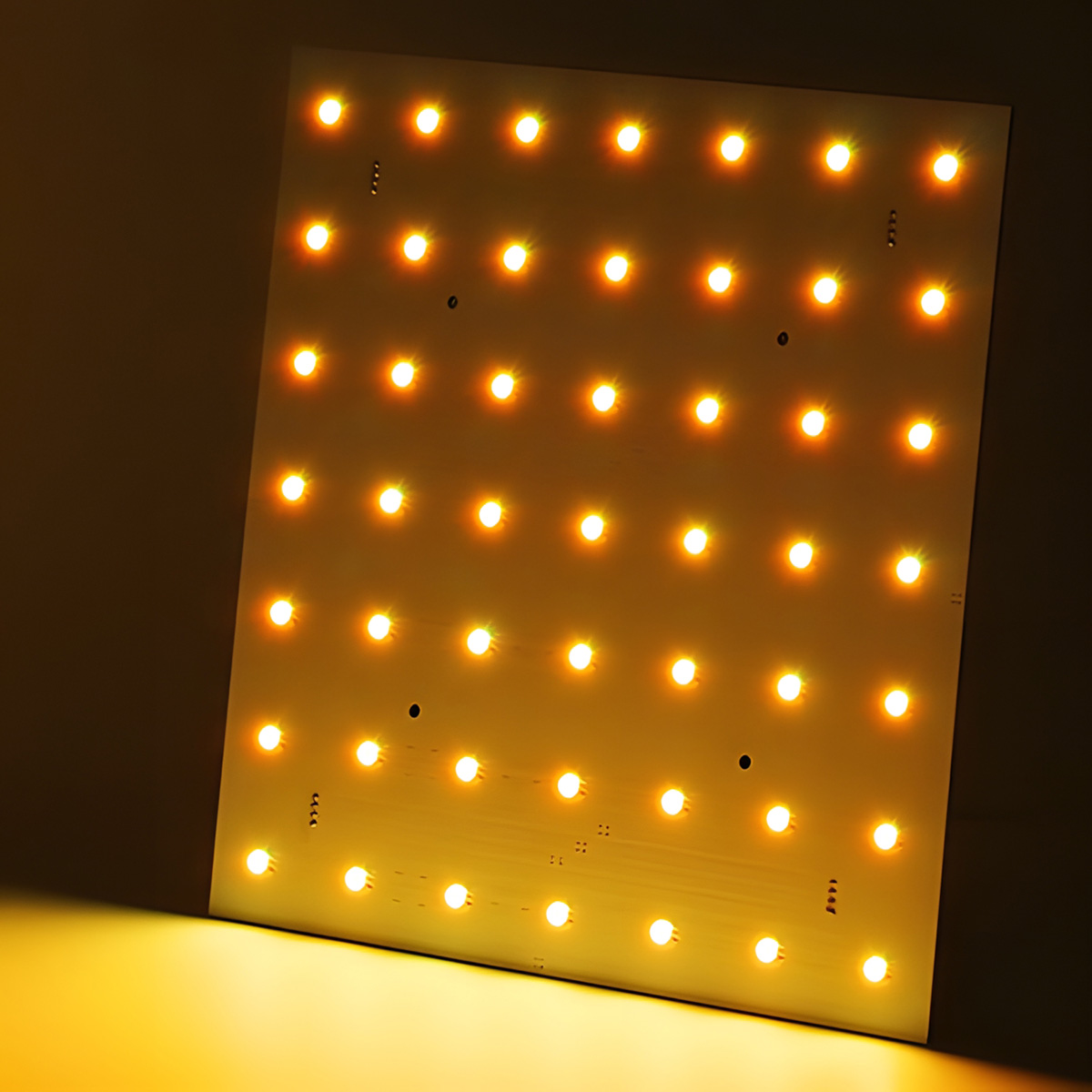

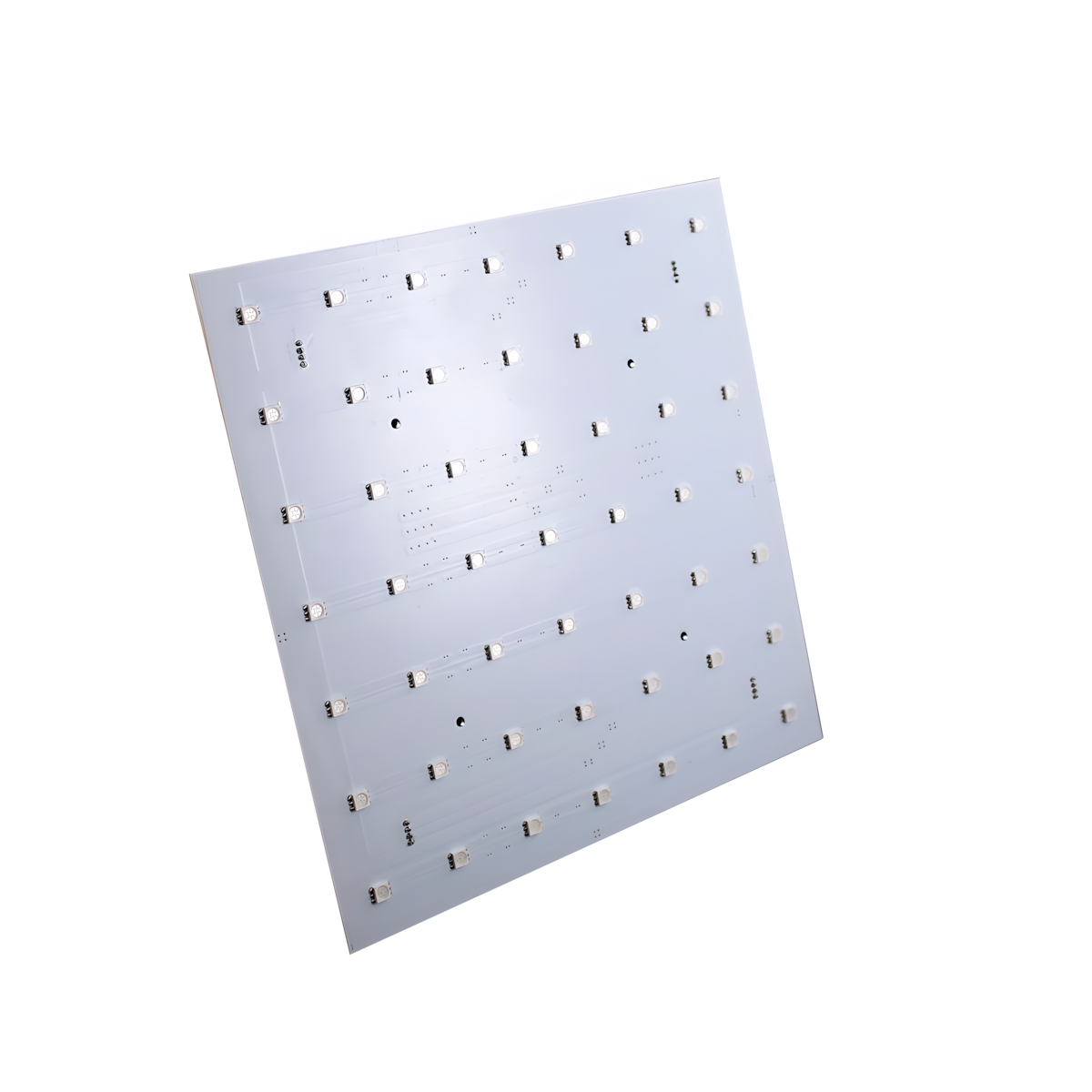

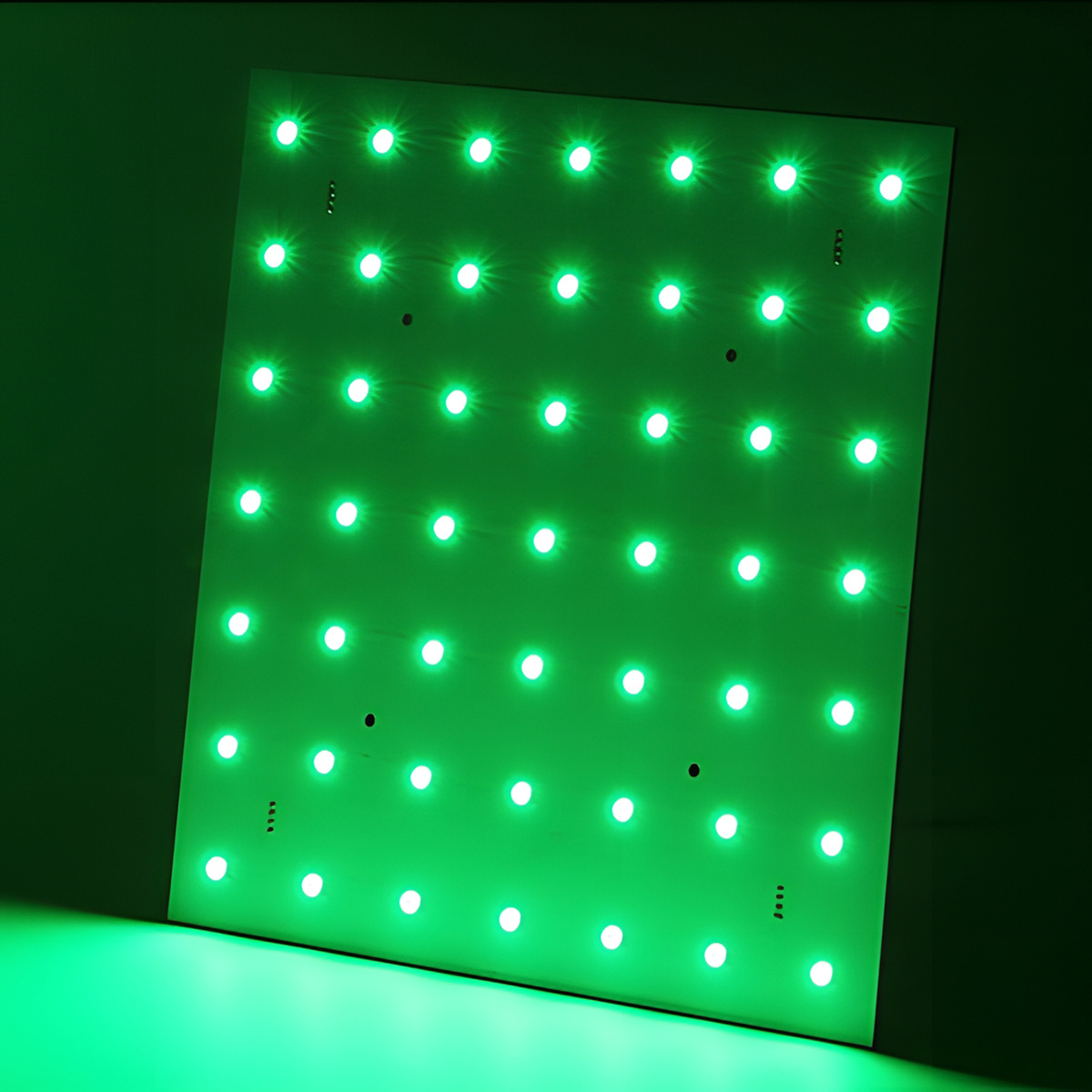

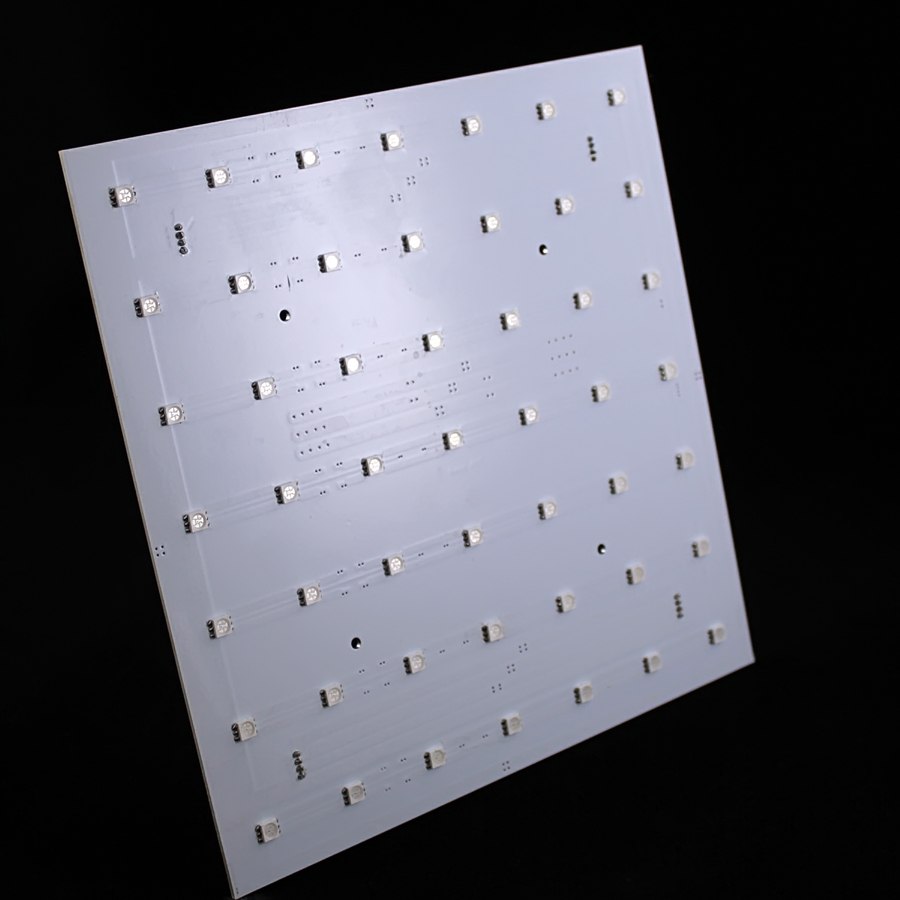

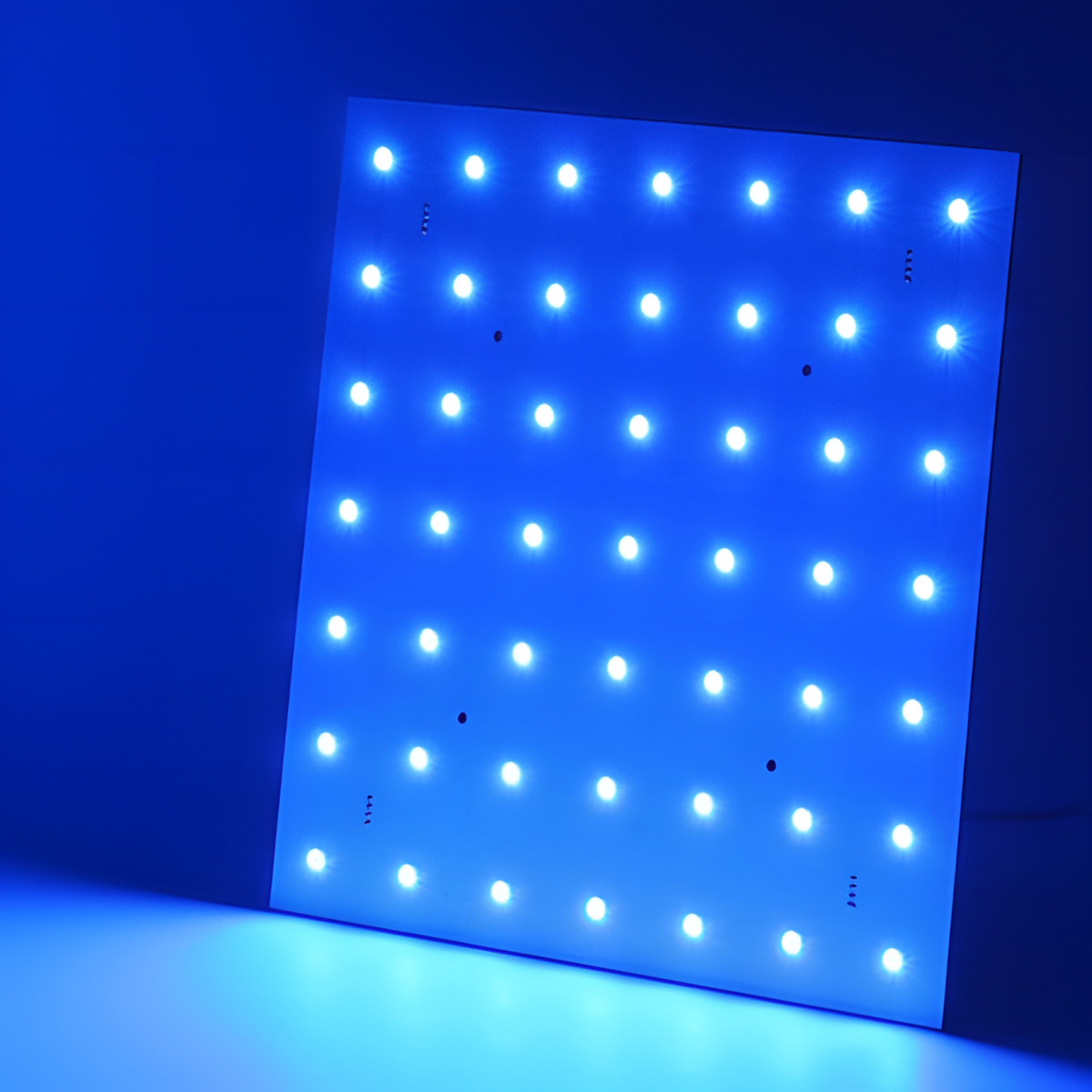

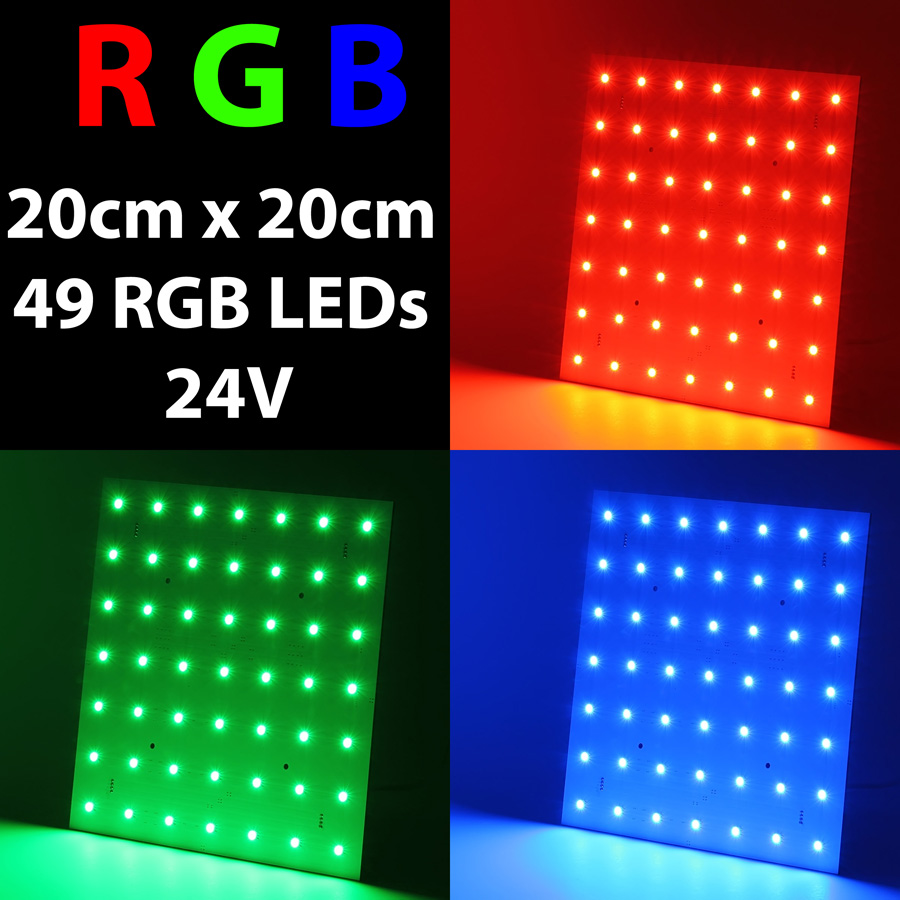

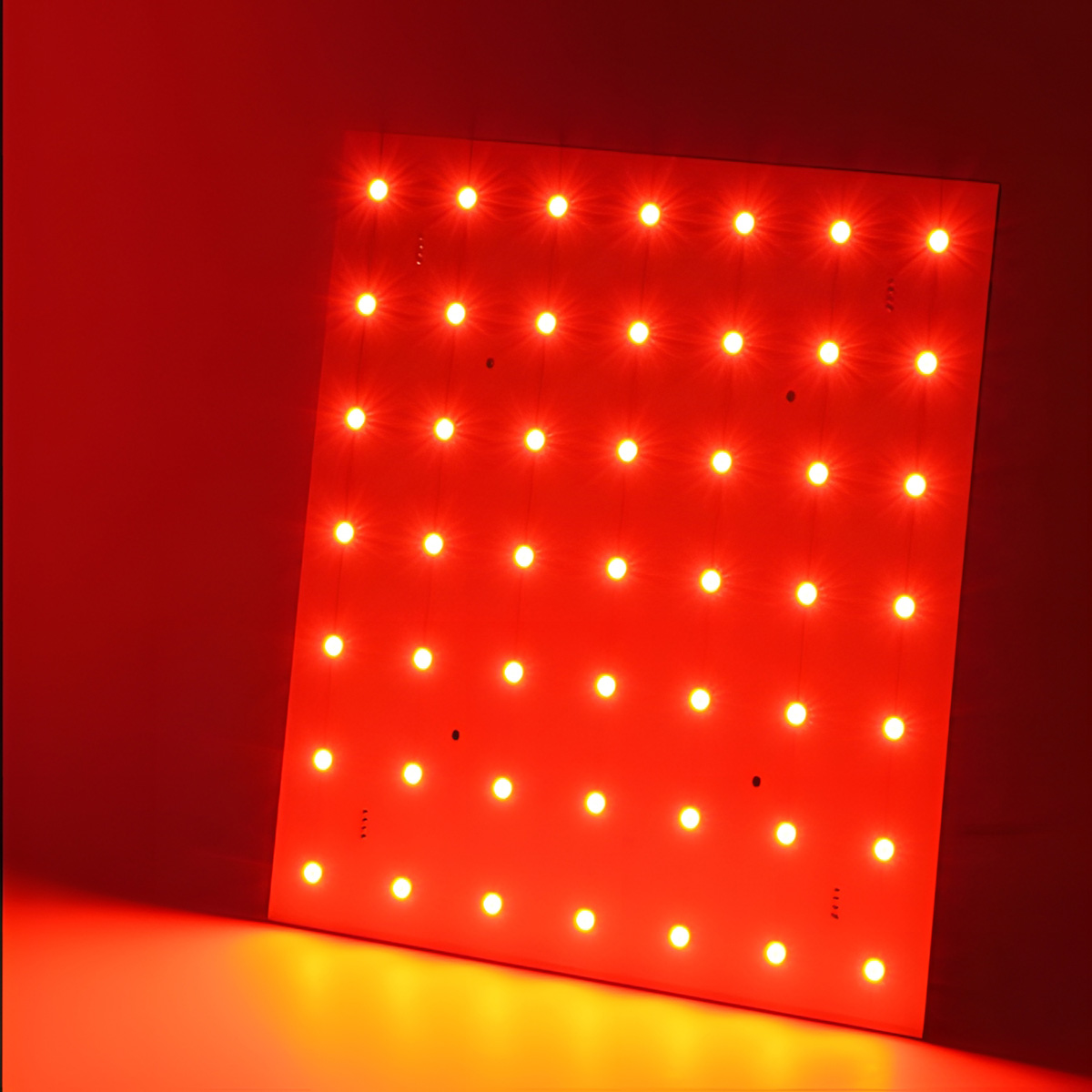

Dieses LED RGB Panel ist mit 49 RGB LEDs bestückt und für den Betrieb an 24V DC... mehr

Beschreibung

revoART, 24V Matrix Modul – RGB – 20x20cm – eckig

Dieses LED RGB Panel ist mit 49 RGB LEDs bestückt und für den Betrieb an 24V DC ausgelegt. Zur Farbsteuerung wird ein RGB-Controller und ein 24V DC Schaltnetzteil benötigt.

Beleuchten Sie Räume, Hintergründe oder Objekte in ihrer Lieblingsfarbe und lassen Sie sich von einer tollen Atmosphäre verzaubern.

RGB-LEDs haben 3-Chips in den Farben rot, grün und blau. Ein RGB Controller steuert die Chips über ein PWM Signal. Jede Farbe kann separat gesteuert und die Leuchtstärke der gewünschten Farbe angepasst. So werden alle Farbtöne des gesamten Farbspektrums erzeugt.

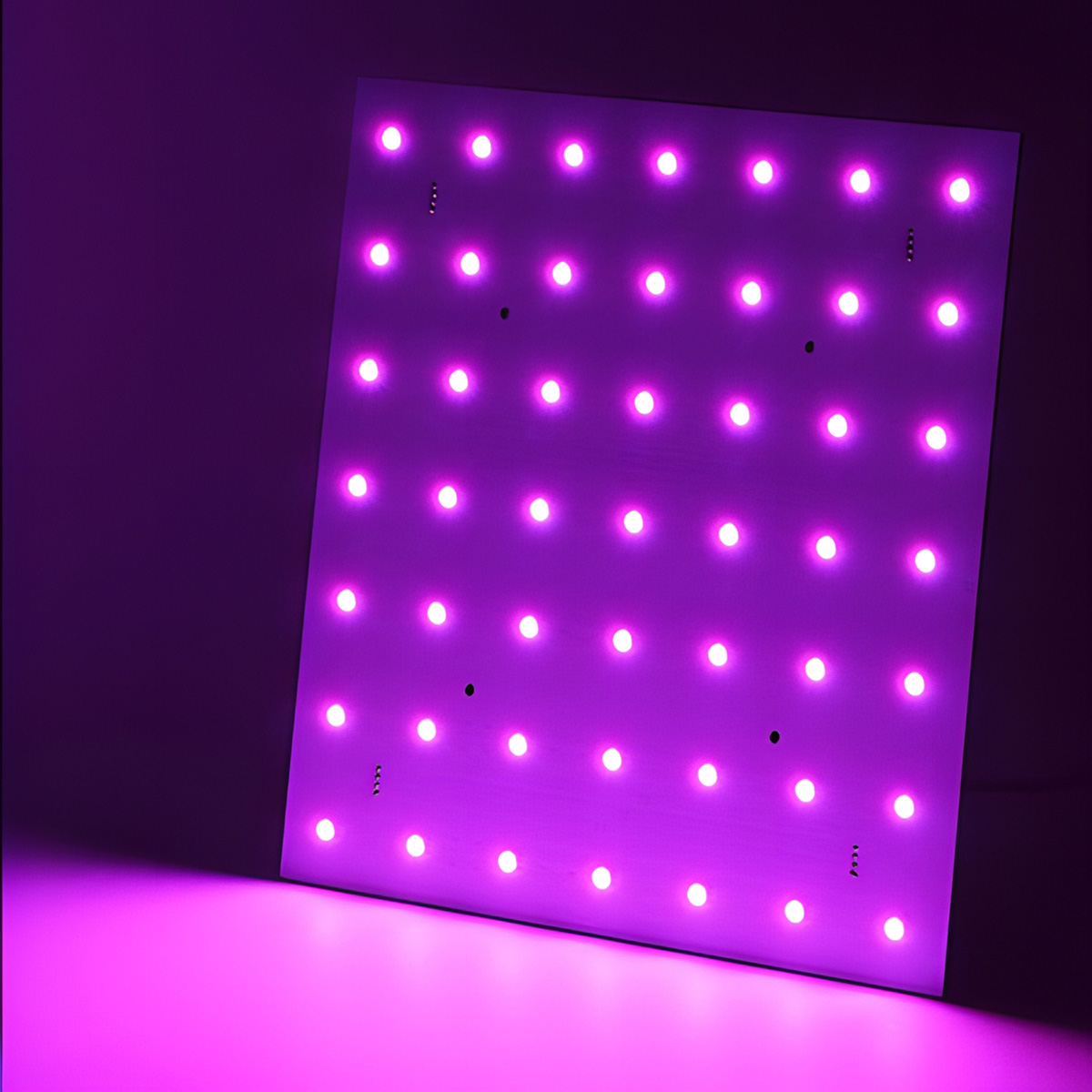

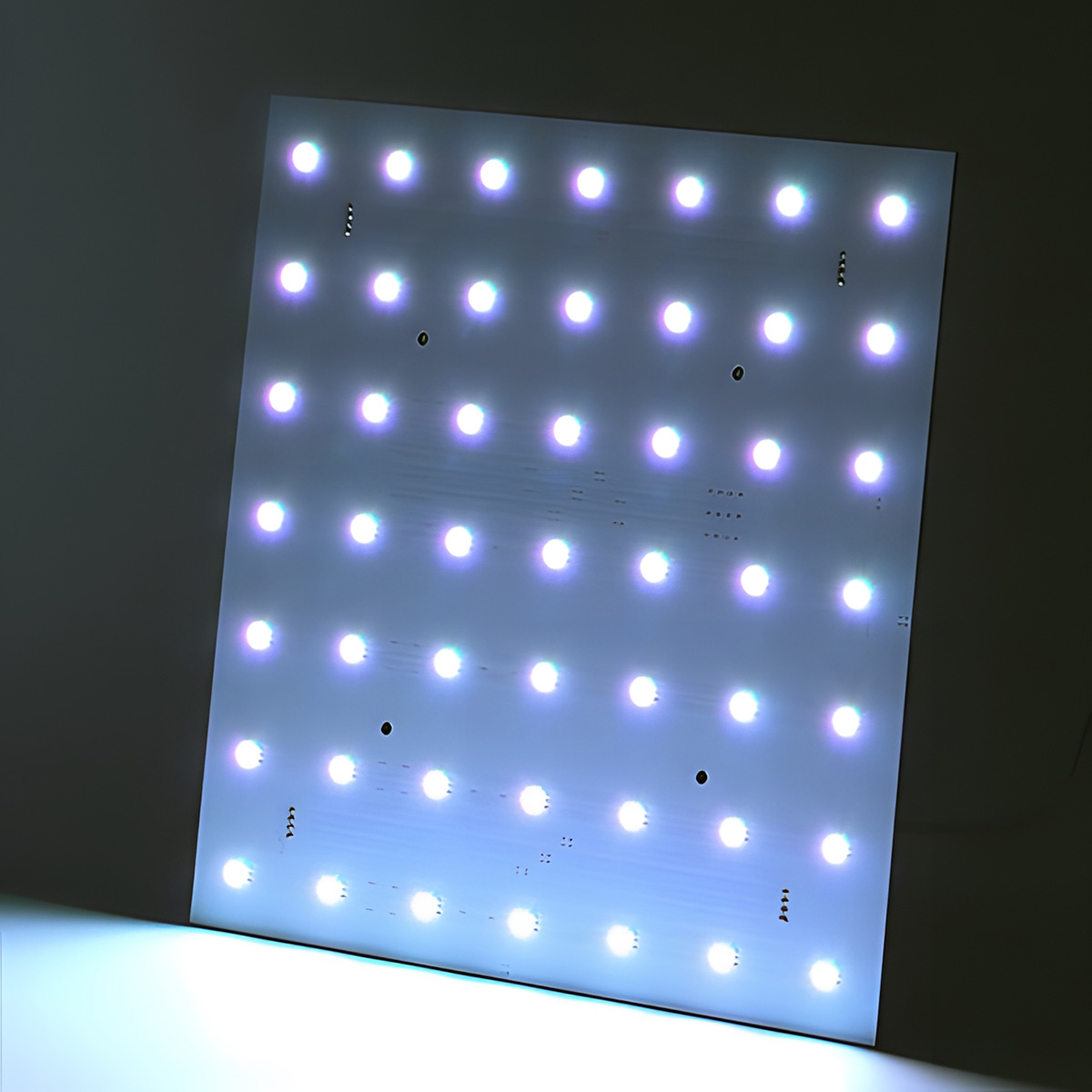

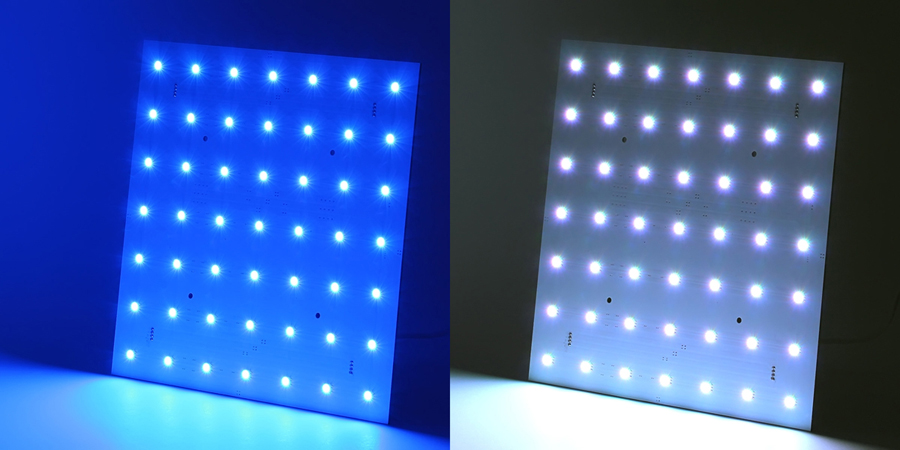

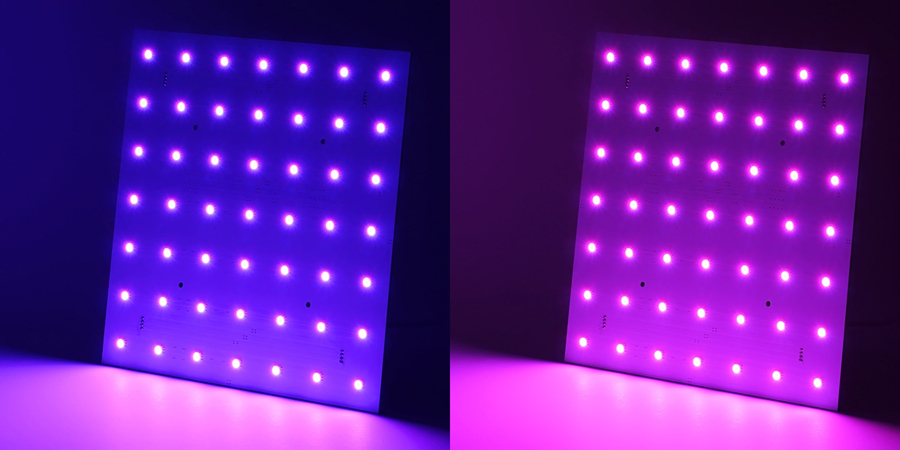

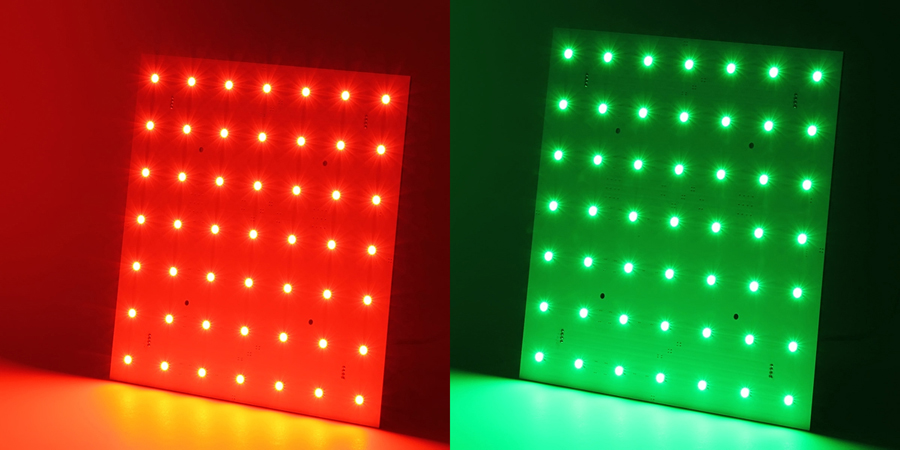

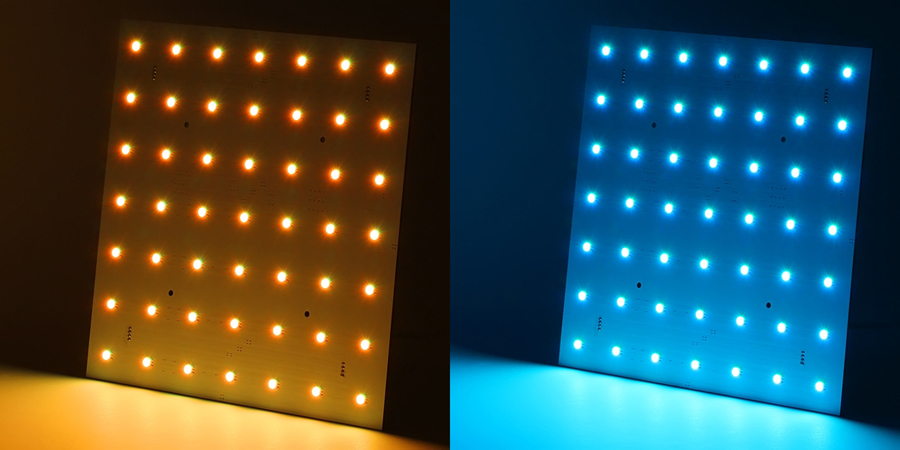

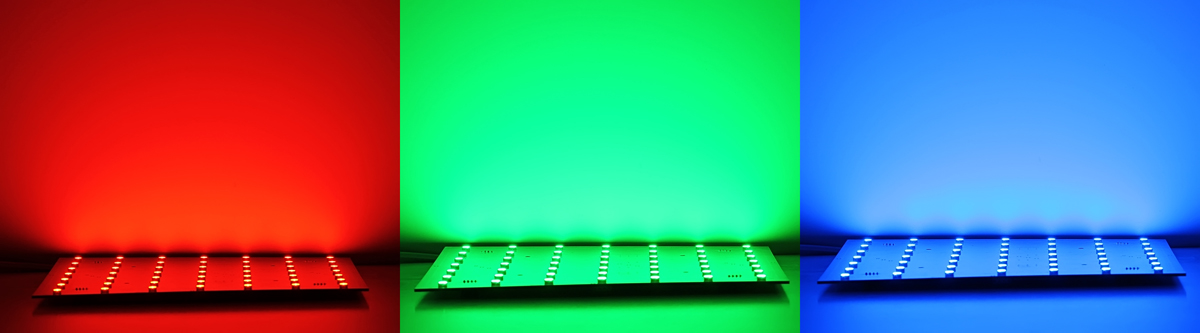

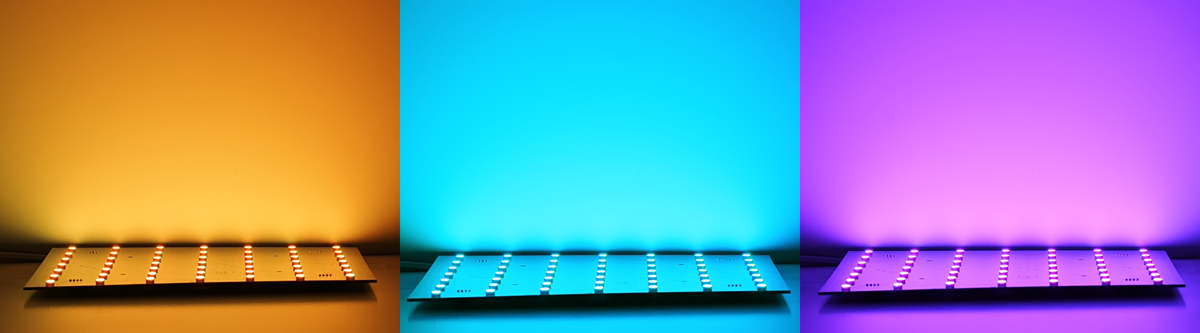

Dadurch lassen sich entweder feste Farben wie rot, grün oder blau darstellen oder Farben wie z.B. weiß, gelb, cyan, violett, orange oder pink mischen.
Auch Farbwechsel oder Überblendeffekte sind über einen RGB-LED-Controller realisierbar.
Diese RGB LED Module verfügen über eine gemeinsame Anode ( + Pol ).

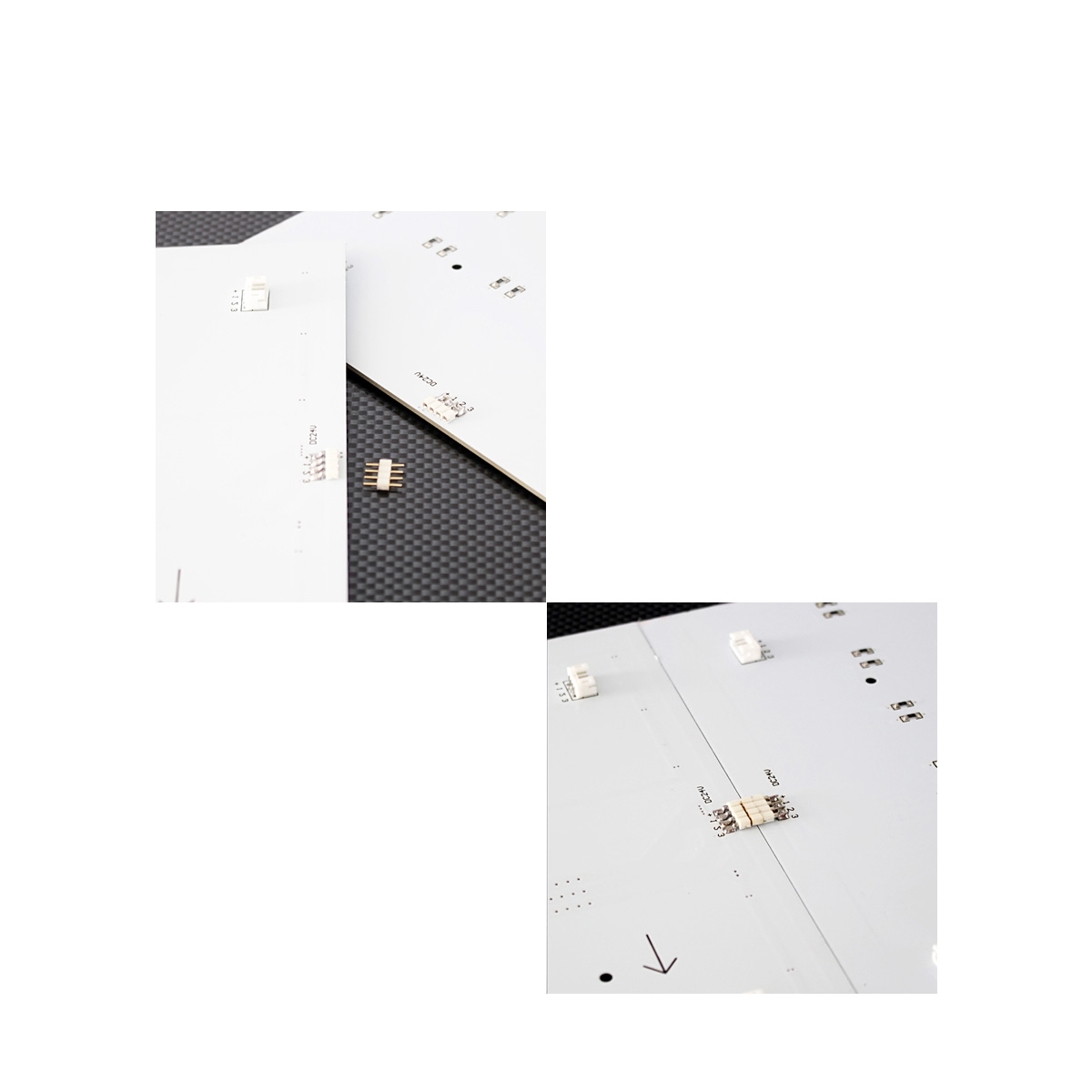

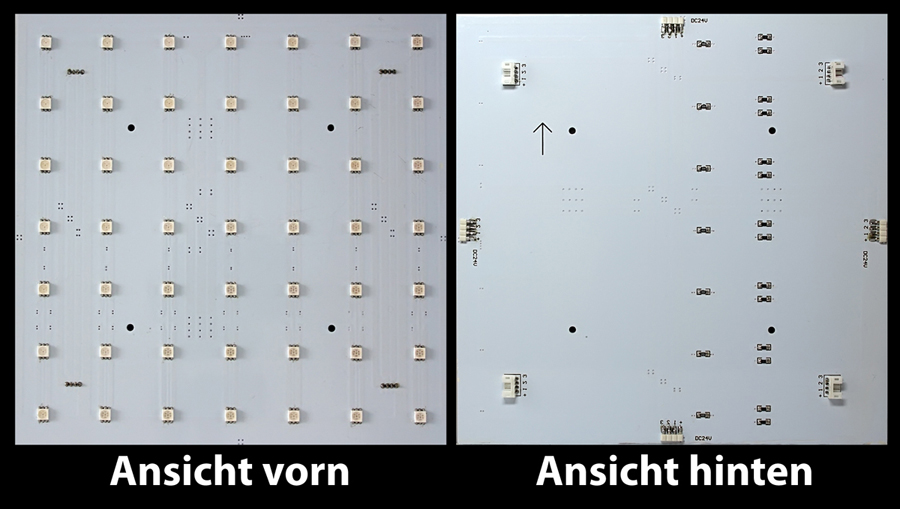

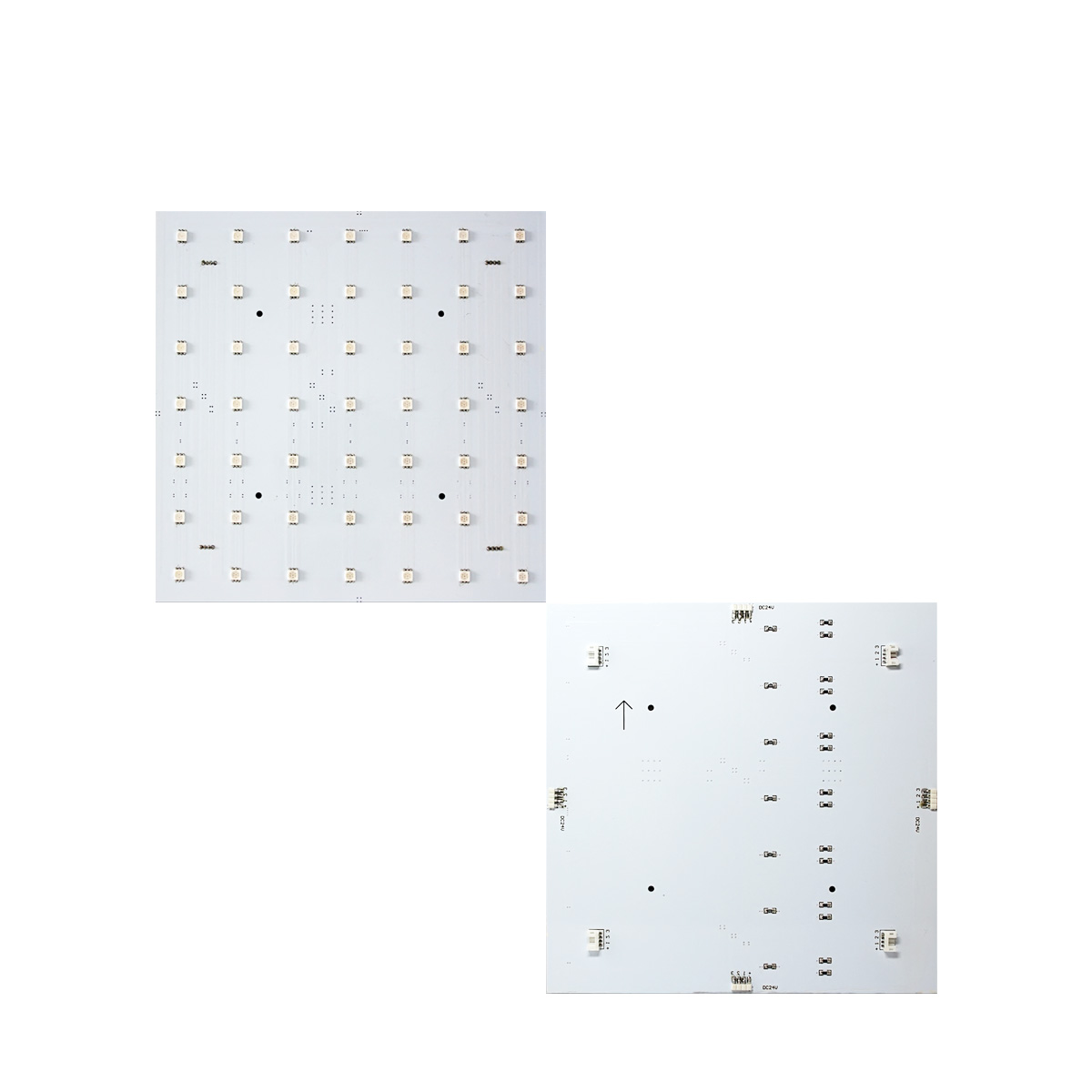

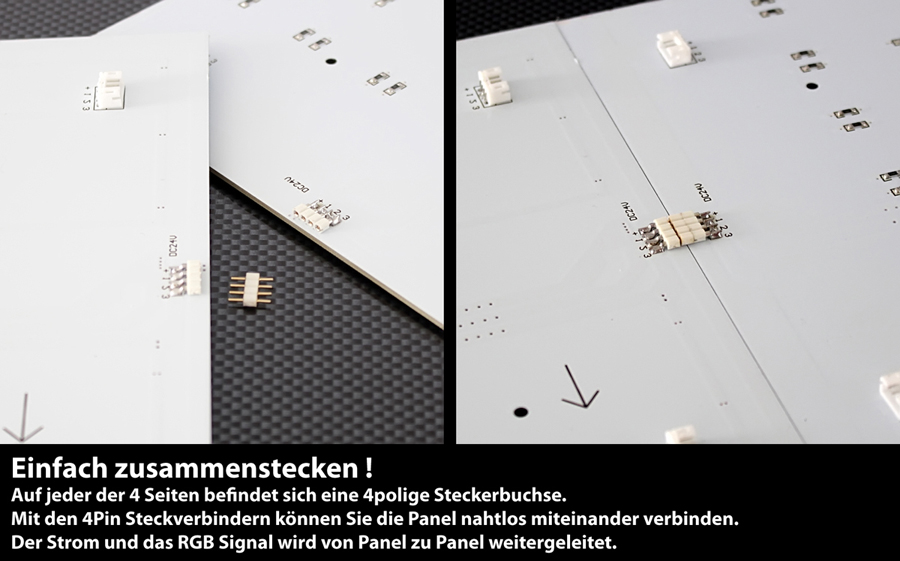

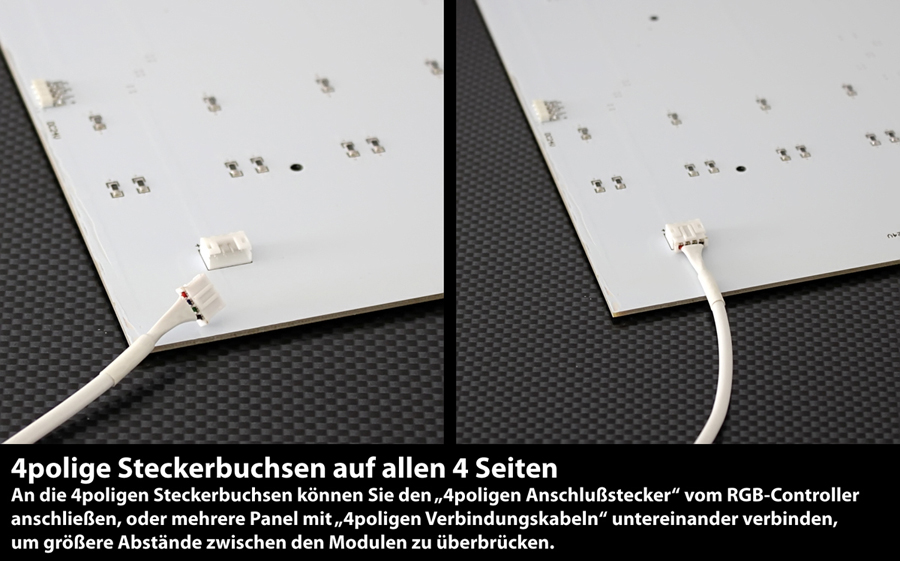

Auf jeder Seite des RGB LED Panels befindet sich jeweils ein 4poliger Stecker. Ein Stecker ist für den Anschluss des RGB Controllers belegt. Um mehrere LED Panel miteinander zu verbinden, stehen ihnen 3 weitere Stecker zur Verfügung, die die Spannung vom ersten Panel weitergeben.
Sie können die Panel in beliebigen Mustern zusammenschließen und über nur einen RGB Controller synchron betreiben. Auch eine vollflächige und lückenlose Verlegung für die Wand oder die Decke ist möglich. Dazu stehen Ihnen 4 weitere 4polige Quick-Connect-Anschlussbuchsen für die direkte, lückenlose Verbindung zu Verfügung.

Mit bis zu 8.7 Lumen pro LED gehören diese Qualitäts-LEDs zu den hellsten RGB LEDs in seiner Leistungsklasse. Das RGB-Panel ist bestückt mit 49 x 5050 RGB SMD LEDs.
Diese ultrahellen LEDs wurden verwendet, um eine hohe Leuchtstärke und kräftige Farben zu gewährleisten.

Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.
Passende 24V Netzteile finden Sie hier.

Anwendungsbereich:

Dieses RGB-Panel wurde entwickelt, um große Flächen gleichmäßig zu hinterleuchten. Die schmale Bauweise des Panels eignet sich hervorragend dafür, da diese kaum Platz benötigen und sehr einfach zu montieren sind. Die Panels haben 4 Bohrung. So können Sie diese einfach am gewünschten Einsatzort verschrauben.
TIP: Eine Abdeckung mit satinierten oder diffusen Acrylplatten oder Glasscheiben optimiert die Lichtverteilung und Farbmischung.

Technische Daten

Abmessung B x L: 200mm x 200mm
Höhe: 6mm ohne Steckerbuchse, 10mm mit Steckerbuchse
Spannung: 24V DC
Leistung: ca. 9W
Farbe: RGB Fullcolor
max. Lichtstrom: ca. 400 Lumen
Abstrahlwinkel: 120°
Betriebsstrom: ca. 370mA (bei voller Leistung)
zulässige Umgebungstemperatur: -20°C bis max. +40°C

Videos & Downloads

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

LED Gesamtsystem Teil 1

Installationshinweise

Installation

Hinweise zur Installation und Stromversorgung:

  • Um das RGB-LED-Panel in Betrieb zu nehmen, benötigen Sie eine Spannung von 24V DC. Für bis zu 6 Panel empfehlen wir unser "Netzteil stabilisiert - 24V DC 3A 72Watt".
  • Zur automatischen Steuerung der Farben bieten wir den"24V RGB-LED-Controller & LED-Dimmer" mit Infrarot-Fernbedienung oder den hochwertigen " Wireless RGB-LED-Controller & RGB-Dimmer mit Touch-Fernbedienung " an. Mit einem RGB LED Controller bringen Sie diese RGB LED Leisten in der gewünschten Farbe zum Leuchten. Auch automatische Farbwechsel oder Überblend-Effekte sind möglich.
  • Zur manuellen Steuerung empfehlen wir alternativ den "3-fach PWM RGB-LED Dimmer". Damit können Sie manuell jede gewünschte Farbe auf ihre Bedürfnisse anpassen.
  • Mit diesem " DMX 512 Decoder " lassen sich unsere RGB LED Leisten auch im professionellen Bereich für Lichtanlagen mit DMX Signal einsetzen.
  • Um mehr als 12 Panel mit einem RGB Controller zu steuern, sollten Sie die LED-Panel parallel an den " Wireless RGB-LED-Controller & RGB-Dimmer mit Touch-Fernbedienung " anschließen, also den Controller und Netzteil mittig setzen. Alternativ können Sie auch diesen RGB Verstärker und ein zweites Netzteil einsetzen, um mehr als 12 RGB-Panel in Reihe zu schalten. Verstärker und zweites Netzteil werden dann immer in Reihe zwischen 2 RGB LED-Panel zwischengeschaltet.
  • Um größere Entfernungen zwischen 2 LED-Modulen oder Modul-Gruppen zu überbrücken, können Sie dieses 100cm Quick-Connect-Verbindungskabel zwischen 2 LED-Module oder Modulgruppen stecken. Selbst die Kabel können Sie problemlos ineinander stecken, um die Länge der Kabel zu erweitern.

Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
