- 3 Kanal Decoder
- Steuerung von RGB LEDs
- Einstellung über DIP Schlater
- Reihenschaltung möglich
Beschreibung

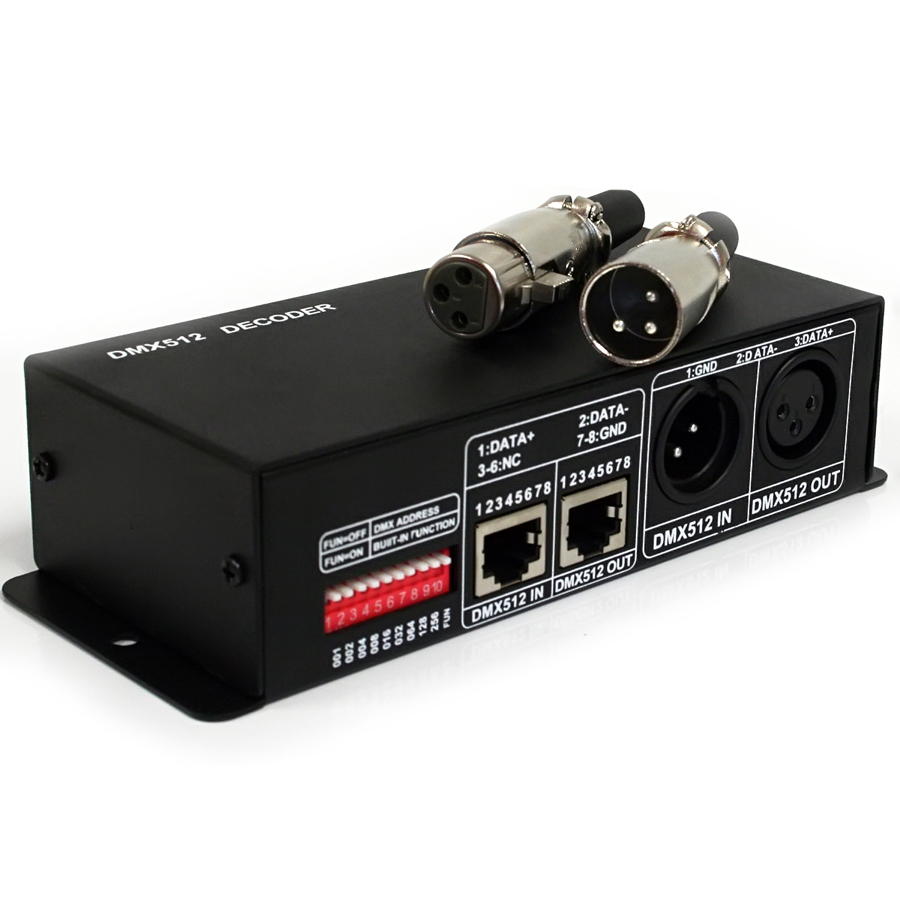

revoART, DMX 512 Decoder 3-Kanal
Dieser DMX Decoder dient der Ansteuerung von RGB-LEDs, RGB LED Leisten oder Modulen über DMX 512.
Der Decoder verarbeitet das standardisierte DMX 512 Protokoll und steuert über 3 Kanäle (rot, grün, blau) in 256 Stufen.

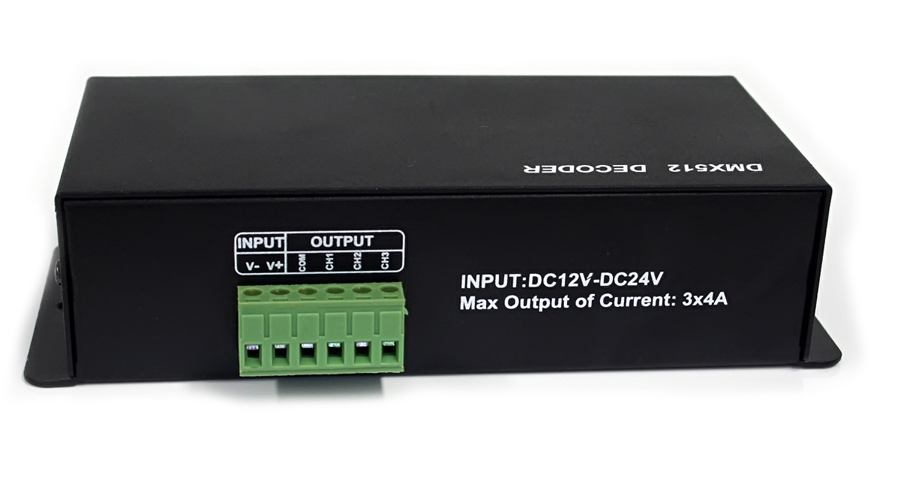

Ein externes Netzteil sowie die RGB-LEDs, RGB LED Leisten oder Module können über Schraubklemmen angeschlossen werden.
Im Decoder sind Testprogramme eingespeichert, die über die DIP-Schalter ausgewählt werden können.

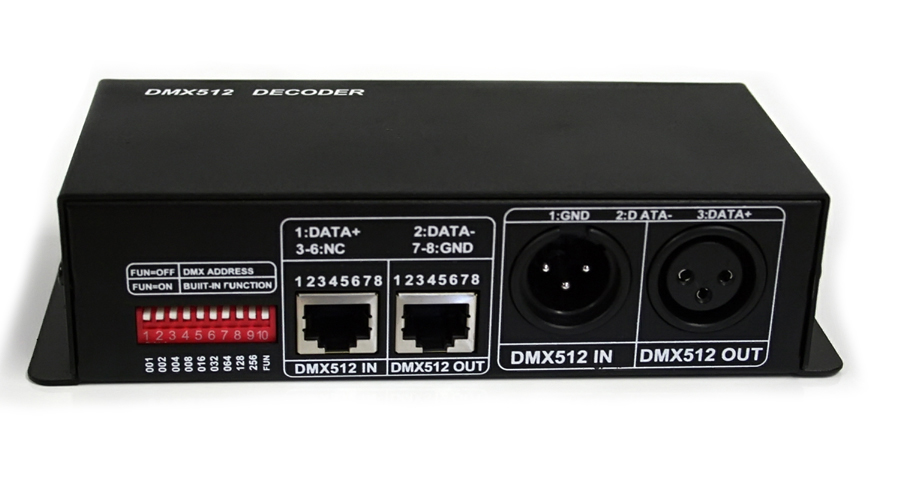

Die DMX Adresse wird ebenfalls über die DIP- Schalter eingestellt.
Über die zweite XLR-Buchse lassen sich weitere Decoder an Reihe schalten.
Jeder DMX Decoder belegt 3 DMX Adressen und wendet Kodierschaltadresseinstellungen an. Mittels eines binären numerischen Kodierschalters, welcher Original-DMX-Adresscodes von 1 bis 9 einstellt (1 = der Niedrigste, 9 = der Höchste), können insgesamt 511 Adressen eingestellt werden. Beispiel: Um die Einstellung 37 zu starten, wird dieser Adresscode über die Kodierschalter 1, 3 und 6 eingestellt, auf diese Weise lässt sich der Wert durch 1+4+32 erreichen, welches den Original-DMX512-Adresscode für 37 darstellt. Das DMX Signal wird empfangen, wenn Kodierschalter 10 = OFF (ON entspricht Wert 0). Der DMX-Anschluss kann wahlweise über XLR oder Patchkabel erfolgen.
Technische Daten
Betriebsspannung: | 12V DC - 24V DC |
Ausgangsstrom: | 3 x 8A je Kanal |
Ausgangsleistung: | max. 288W (12V DC), 576W (24V DC) |
Eingangssignal: | DMX512 |
Ausgangssignal: | 3CH PWM Konstantspannung, gem. + |
Kanäle: drei: | R / G / B / COM+ |
Helligkeitsstufen: | 256 Stufen |
DMX512 Anschluss: | DMX512 Ein- und Ausgang für DMX-Signale |
RJ45 Anschlüsse: | Anschluss für Adresscode |
Arbeitstemperatur: | -20 - + 60°C |
Abmessung L x B x H: | 166mm x 85mm x 59 mm |
Gewicht: | 340g |
Videos & Downloads
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Bei diesem Modell gibt es zusätzlich jeweils eine RJ45-Buchse für den DMX-Signal-Eingang und eine weitere RJ45-Buchse für den Signal-Ausgang, um weitere Decoder in Reihe anzuschließen. Sie können gängige Netzwerkkabel verwenden.
Die Eingangsspannung ist passend zur Betriebsspannung des zu betreibenden RGB Produkts zu wählen.
Bei LEDs sind entsprechende Vorwiderstände zu verwenden.
