- manueller LED Controller
- Helligkeitsregulierung
- Farbmischung RGB
Beschreibung

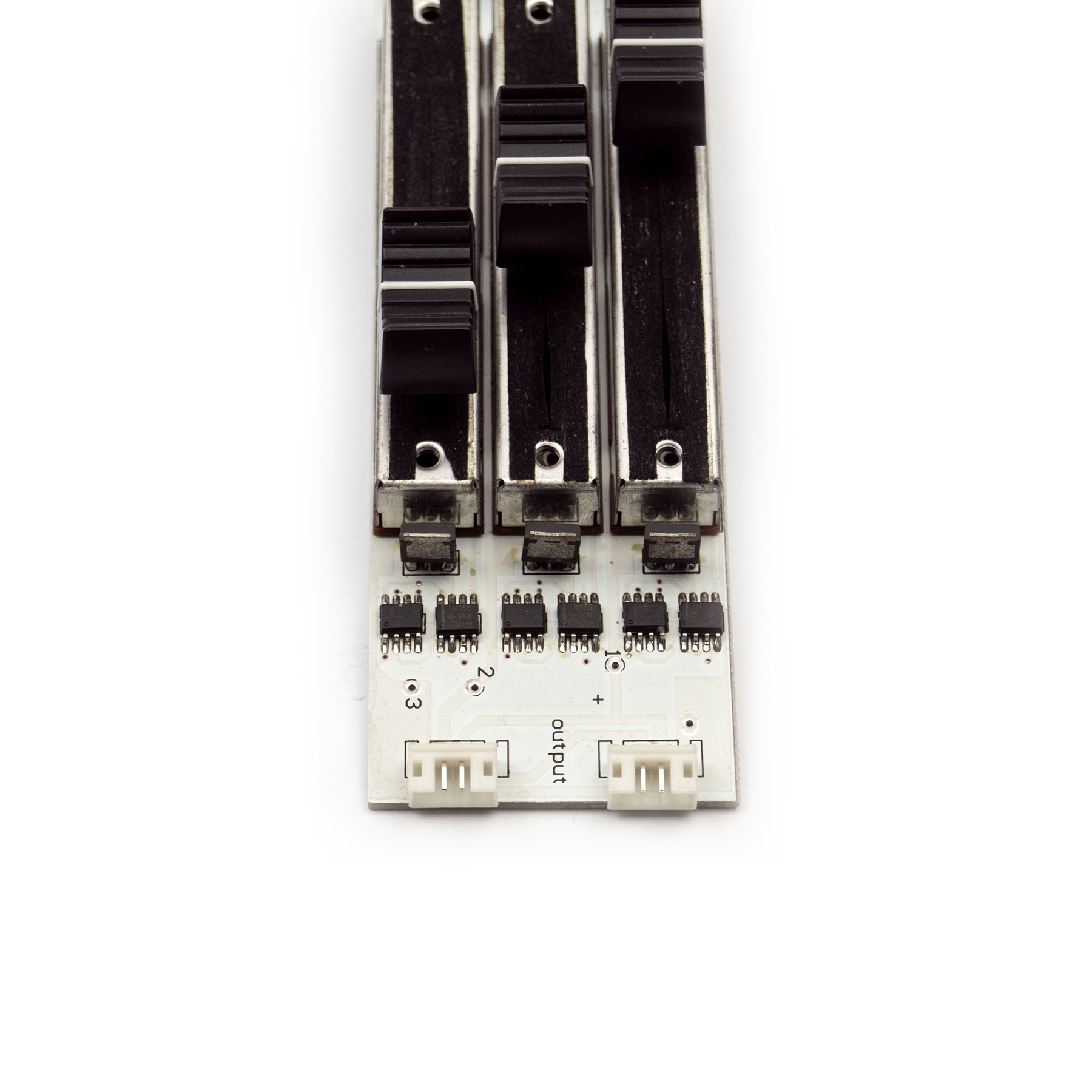

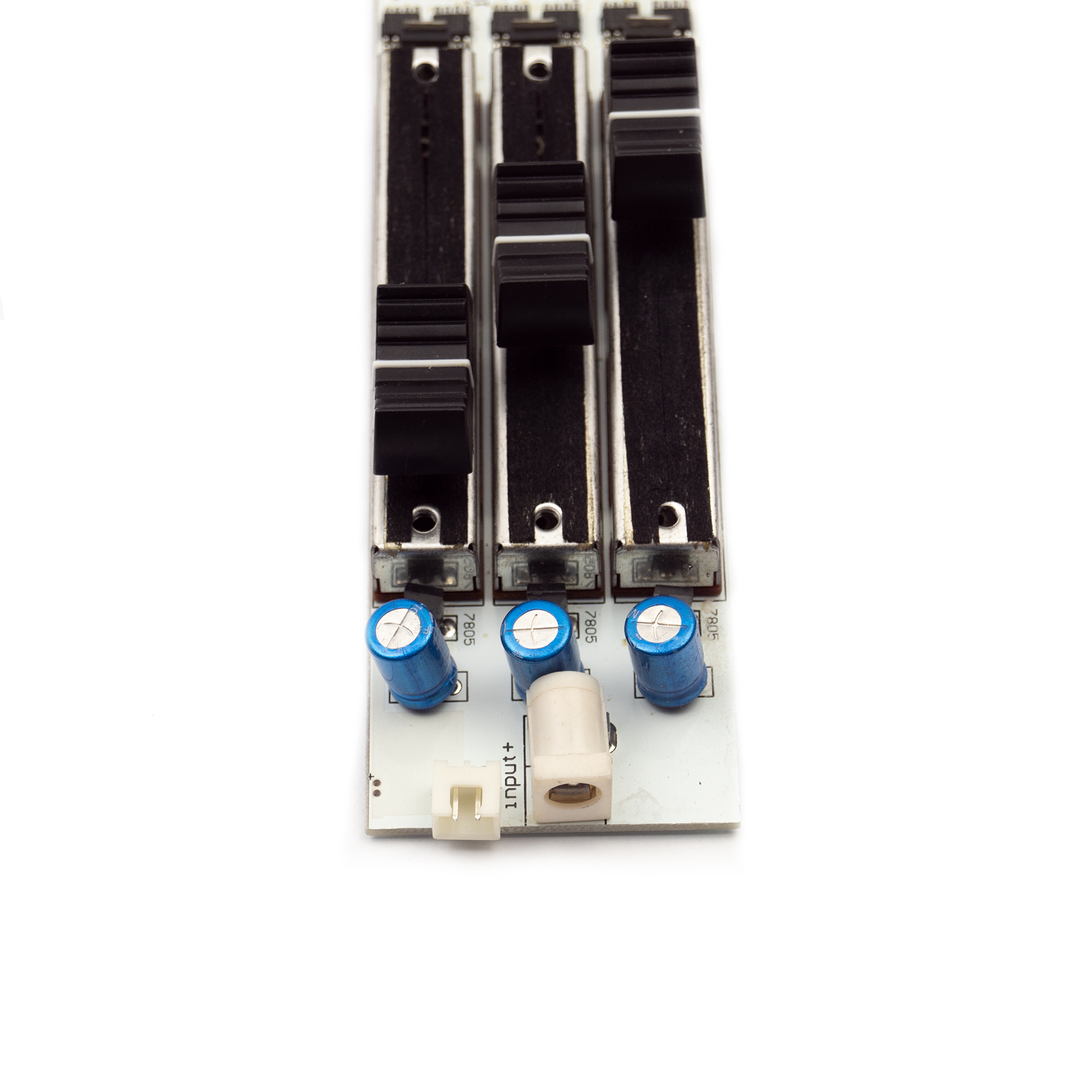

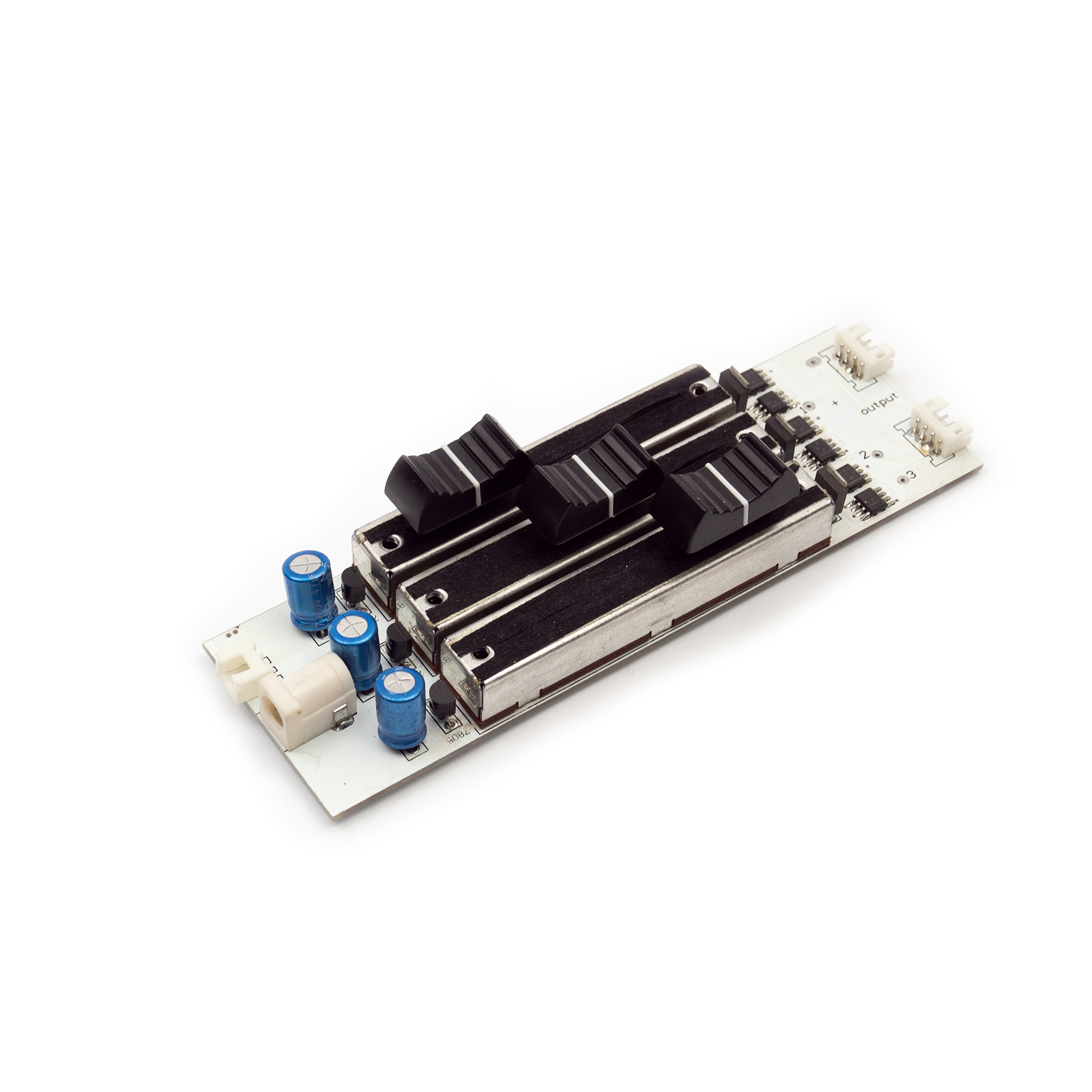

revoART, LED Controller – RGB – manuell mit Schieberegler
Der Dimmer ist zur Helligkeitsregulierung und Farbmischung von RGB LEDs und RGB LED Modulen mit gemeinsamer Anode ( + Pol ) entwickelt worden.
Dieses Dimmer Modul arbeitet nach dem Prinzip der PulsWeiten-Modulation ( PWM ). Über die 3 Schieberegler für die Farben rot - grün und blau können Sie die Helligkeit jeder der 3 Farben separat fast stufenlos von 0% - 100% einstellen. So können Sie nahezu jede Farbe manuell darstellen.
Das Modul läßt sich problemlos in vorhandene Mischpulte integrieren. 2 Bohrungen ( M3 ) je Dimmer sind dafür vorgesehen. Die Knöpfe am Schieberegler lassen sich einfach lösen und wieder befestigen. Die Stromversorgung erfolgt über eine DC Hohlbuchse. Sie können Netzteile mit den DC Hohlsteckern 5.5mm ( - ) außen / 2.5mm ( + ) innen direkt anschließen. Alternativ können Sie auch die Kabel-Enden + und - mit der Anschlußklemme verbinden. Für den Anschluß der RGB LEDs oder LED Module steht ein 4poliger RGB Steckanschluß zur Verfügung.
Technische Daten
Abmessung B x L x H: | 48mm x 140mm x 42mm (inkl. Reglerknopf) |
Eingangspannung: | 0 - 35V DC max. |
max. Ausgangsleistung: | 4A je Farbe |
Videos & Downloads
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Die Eingangsspannung muß mit der Spannungsvorgabe ihrer LED Module übereinstimmen ( z.B. 12V DC ). Bei LED-Betrieb ist der entsprechende Widerstand vorzusehen.
