12V / 24V LED Verstärker
12V / 24V LED Verstärker

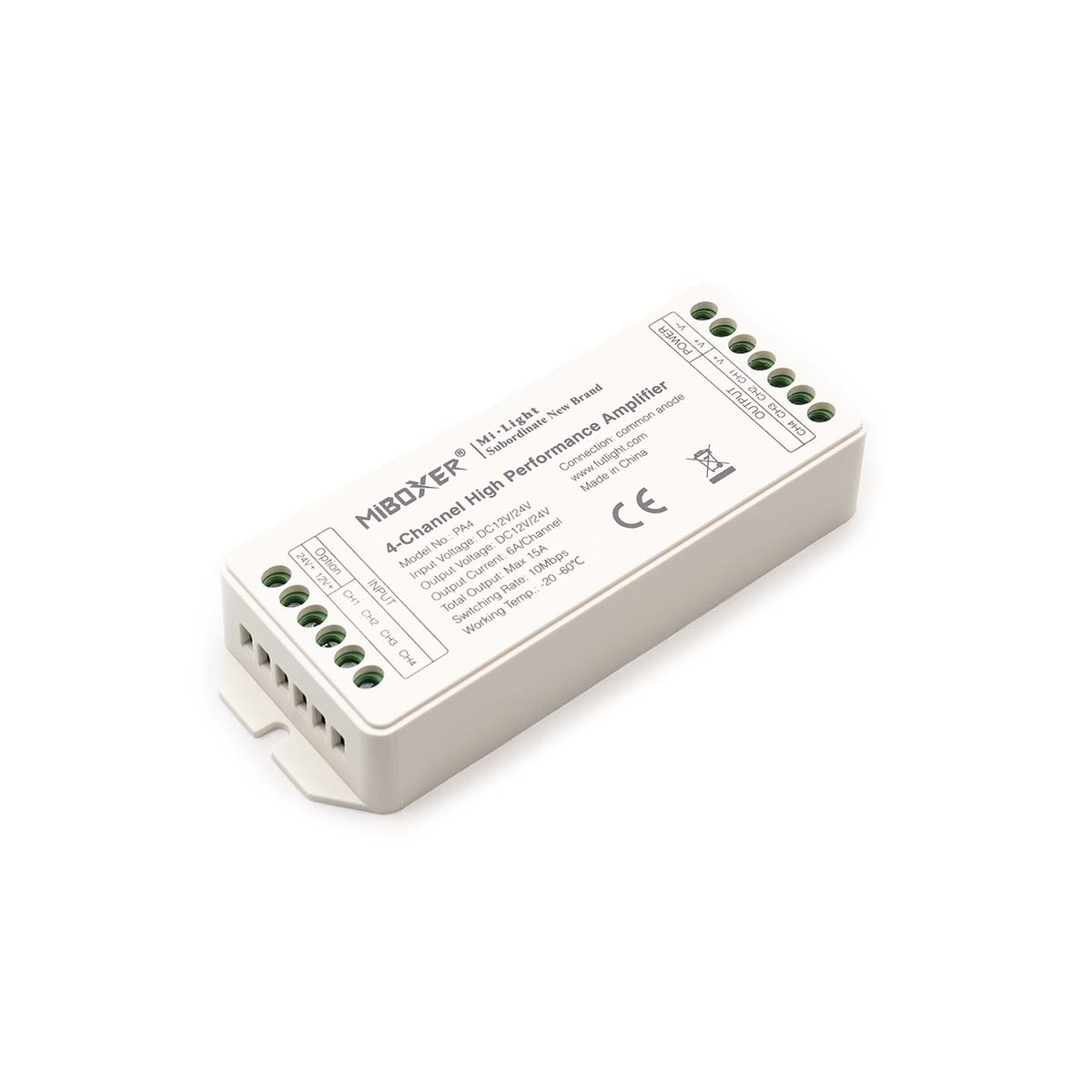

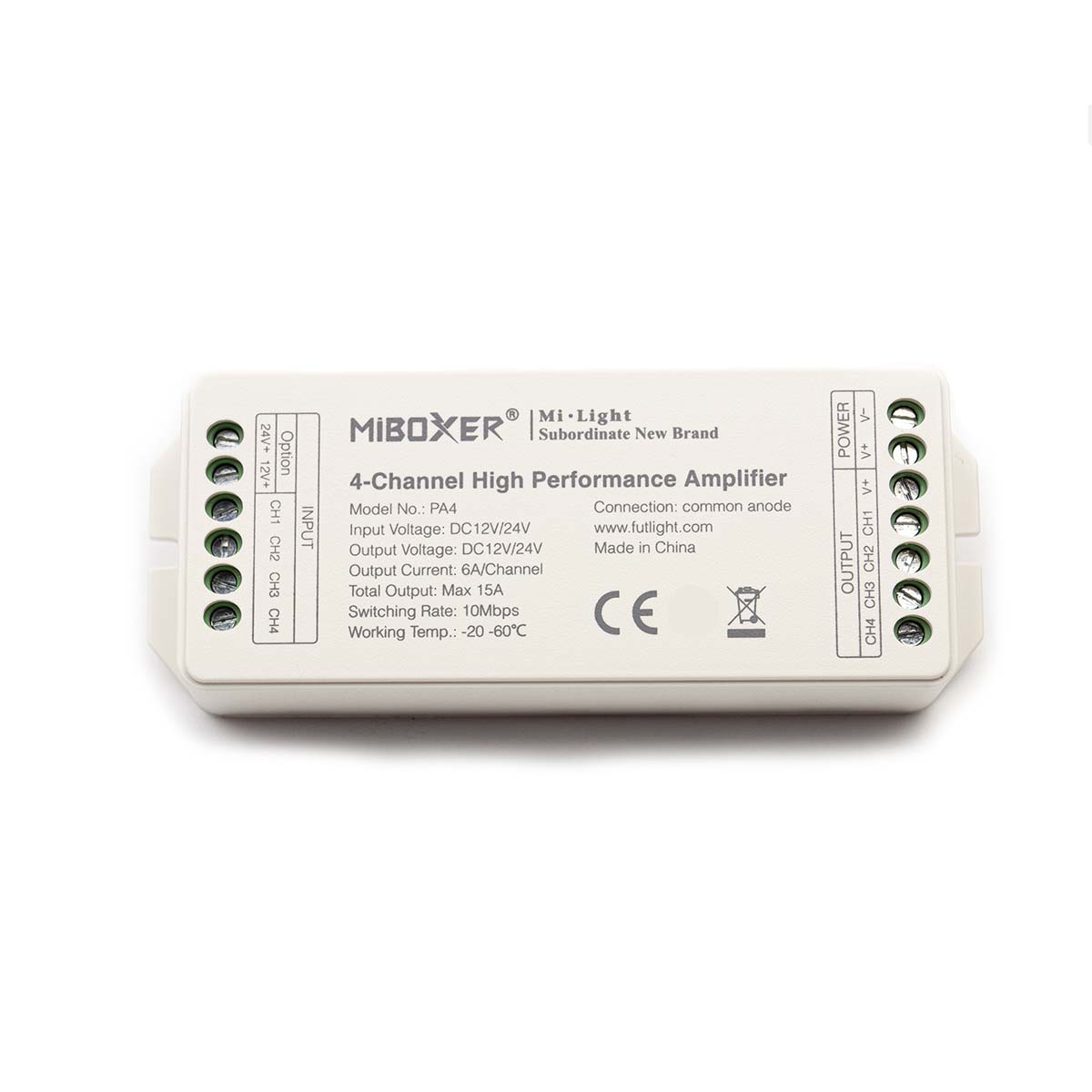

revoART, 12V / 24V LED Verstärker

G-06-001
  • 4 Kanal Verstärker
  • für 12V und 24V LED Leisten oder LED Streifen
  • zur Signalverstärkung



Ausführung:

24,75 €

inkl. MwSt. zzgl. Versandkosten

  Stk.
4-Channel LED Verstärker   LED-Streifen oder LED-Leisten können nicht... mehr

Beschreibung

revoART, 12V / 24V LED Verstärker

4-Channel LED Verstärker

LED-Streifen oder LED-Leisten können nicht unendlich hintereinander in Reihe geschaltet werden. Nach wenigen Metern werden die LEDs dunkler. Um das zu verhindern, benötigen Sie alle paar Meter diesen Verstärker.
Dieser Verstärker mit gemeisamer Anode (+) wird eingesetzt, um eine grosse Anzahl LEDs oder LED Strips optimal mit Energie zu versorgen.
Er wird zwischen die LED Strips bzw. Module geschaltet. Sie schließen den Verstärker mit INPUT an das Ende (der bereits vom LED-Controller versorgten) LED Strips bzw. Modul.
Das Signal wird empfangen - verstärkt und dann an weitere LED Strips (Anschluß an OUTPUT) weitergegeben. Bei Bedarf können mehrere Verstärker eingesetzt werden, um sehr grosse Lichtanlagen zu realisieren. Die Ausgangsleistung des LED Controllers ist dabei sekundär.

Sie benötigen ein 12V oder 24V DC Netzteil, was direkt am Verstärker angeschlossen wird. Das Netzteil muß der Spannungsvorgabe der zu steuernden LEDs entsprechen (z.B. 24V DC).
Die Stromversorgung wird über die Schraubklemmen auf der INPUT Seite angeklemmt.

Kanal-Belegung:

1 Kanal für einfarbige LEDs: INPUT Pluspol auf 24+ bzw. 12+ - Minuspol auf CH1 / OUTPUT Pluspol auf V+ - Minuspol auf CH1

2 Kanäle für CCT-LEDs: INPUT 2xPluspol auf 24+ bzw.12+ - Minuspol Kaltweiss auf CH1 und warmweiss auf CH2 / OUTPUT Pluspol auf V+ - Minuspol Kaltweiss auf CH1 und warmweiss auf CH2

3 Kanäle für RGB-LEDs: INPUT Pluspol auf 24+ bzw.12+ - Minuspol rot auf CH1, grün auf CH2, blau auf CH3 / OUTPUT Pluspol auf V+ - Minuspol Minuspol rot auf CH1, grün auf CH2, blau auf CH3

4 Kanäle für RGBW-LEDs: INPUT Pluspol auf 24+ bzw.12+ - Minuspol rot auf CH1, grün auf CH2, blau auf CH3, weiss auf CH4 / OUTPUT Pluspol auf V+ - Minuspol Minuspol rot auf CH1, grün auf CH2, blau auf CH3 und weiss auf CH4

Technische Daten

Abmessung L x B x H: 119mm x 47mm x 23mm
Leistung: 6A je Kanal (Total output max 15A)
Spannung: 12V - 24V DC

Videos & Downloads

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

LED Gesamtsystem Teil 1

Installationshinweise

Installation

Installationshinweise folgen in Kürze.
