- Funkfernbedienung und Controller Set
- kompatibel zu 12V bis 48V LEDs
- Controller für bis zu 5 Kanal LED Produkte
- 4 Kanal Fernbedienung
- Stabile 2,4 GHz Funktechnik mit GFSK
- programmiert und anschlußbereit
Beschreibung

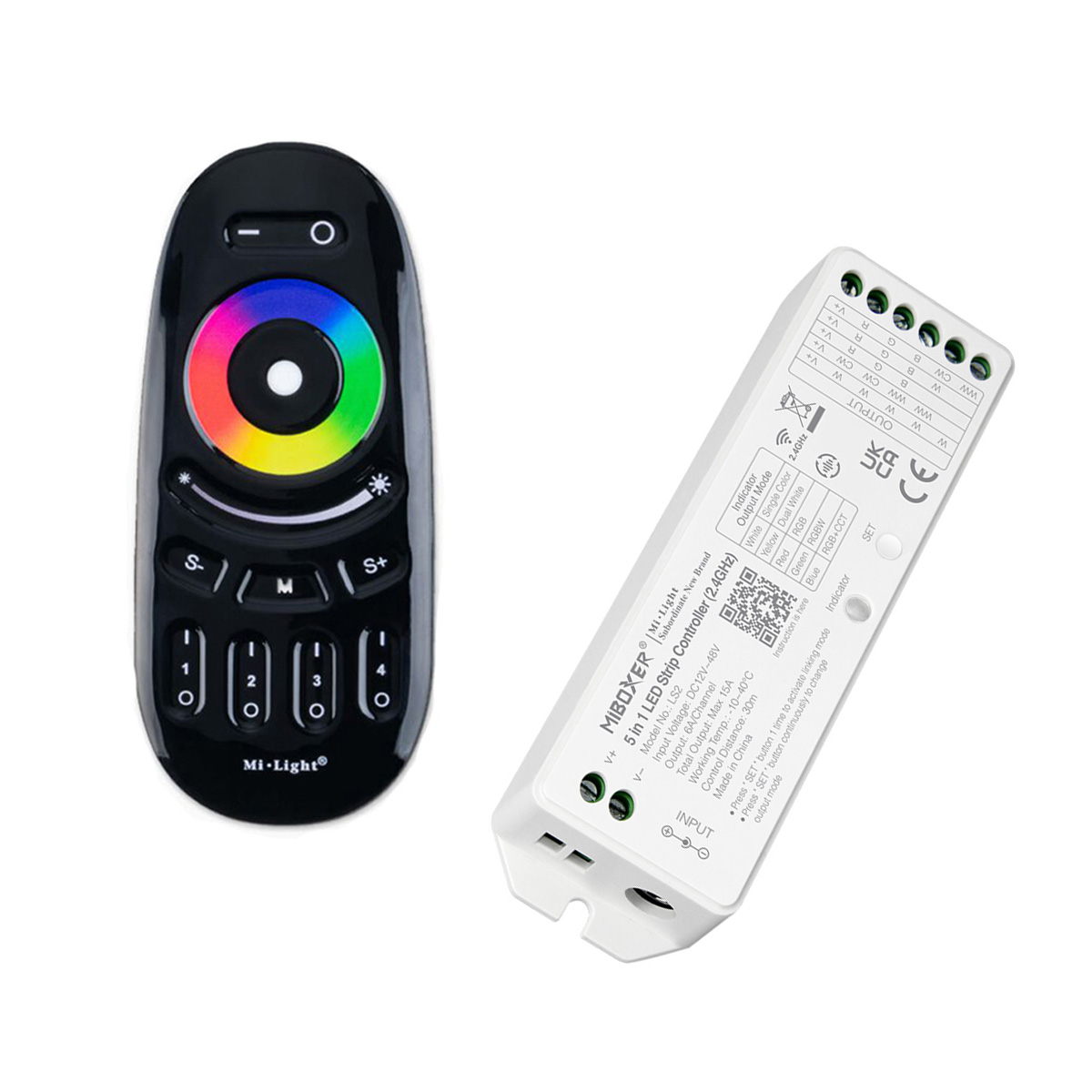

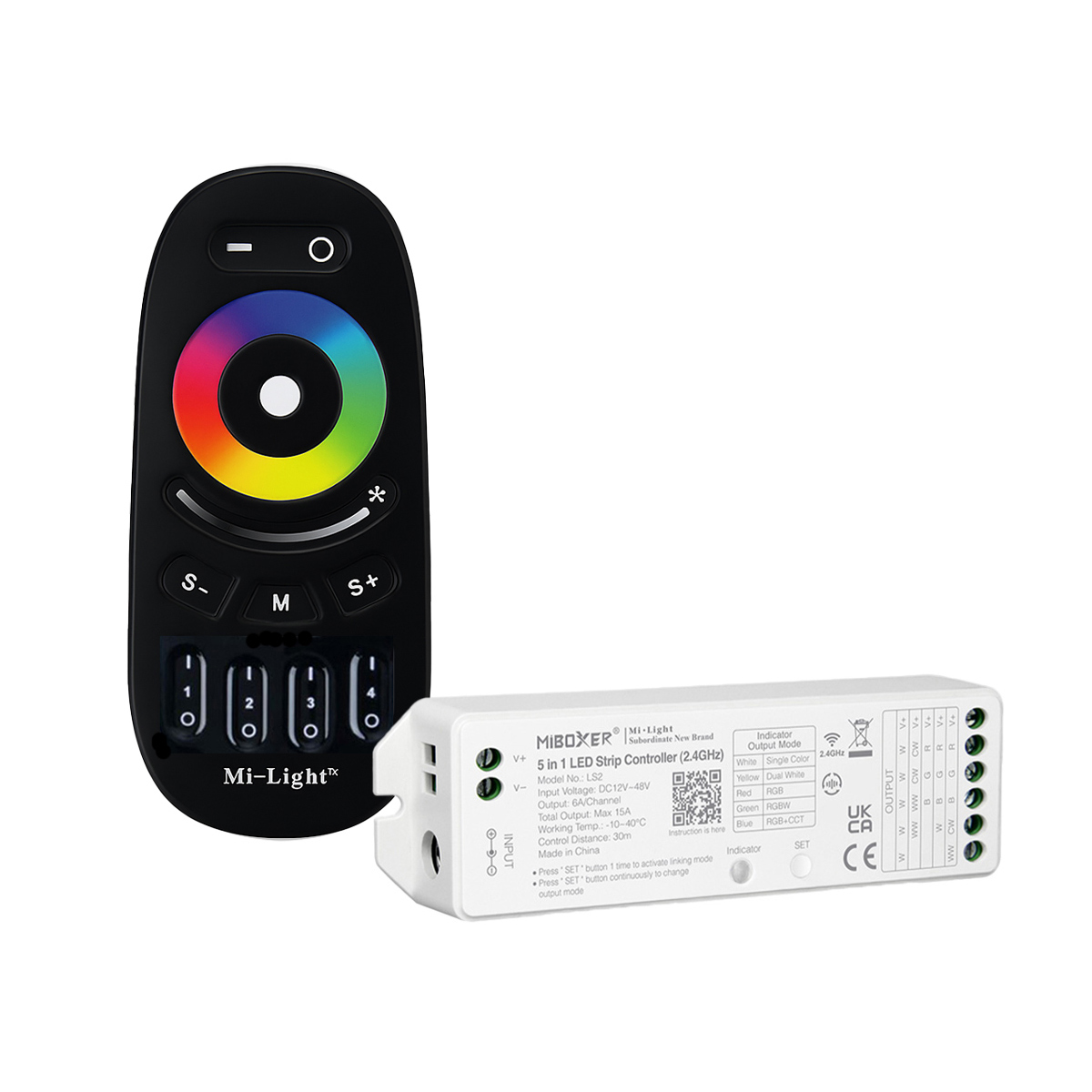

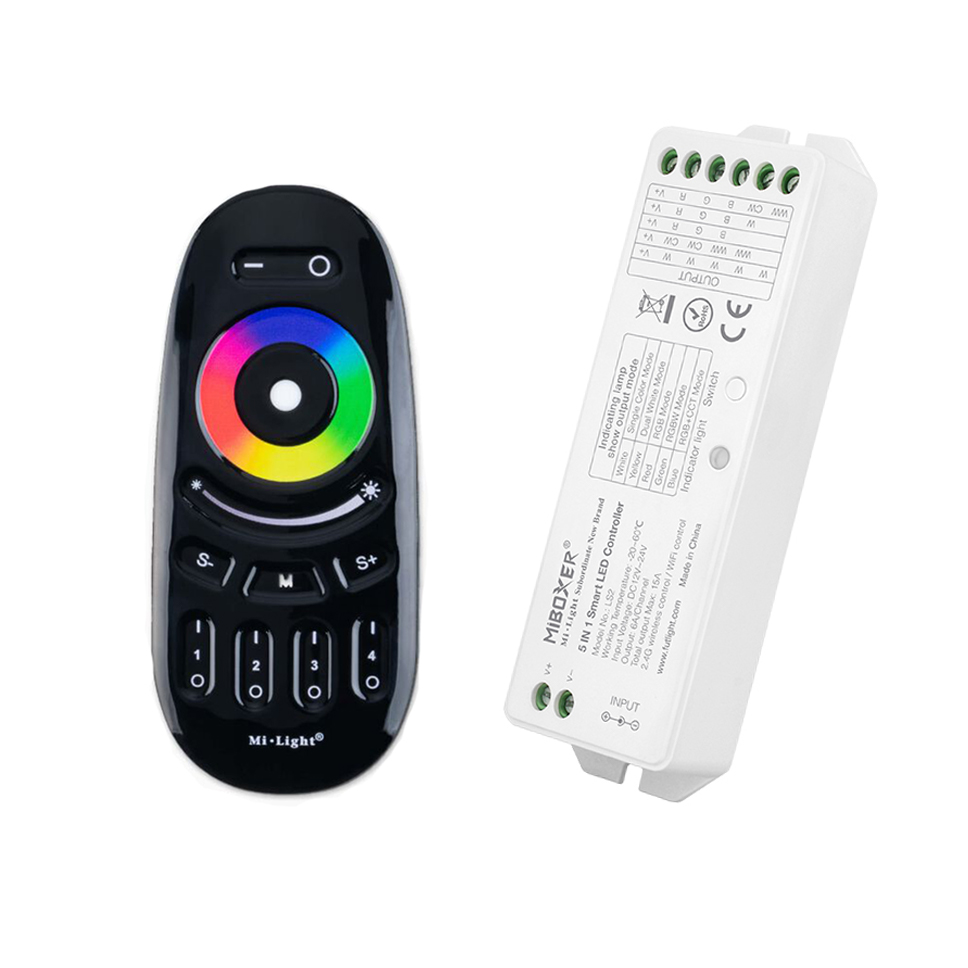

LED Funk Controller Set - 4 Zonen - 3 bis 4 Kanal - RGB+RGBW - Fernbedienung (2,4 GHz)
Unser G-44-BLK-M1-Set bestehend aus Controller und Funkfernbedienung ist der ideale Begleiter für individuelle Lichtlösungen.

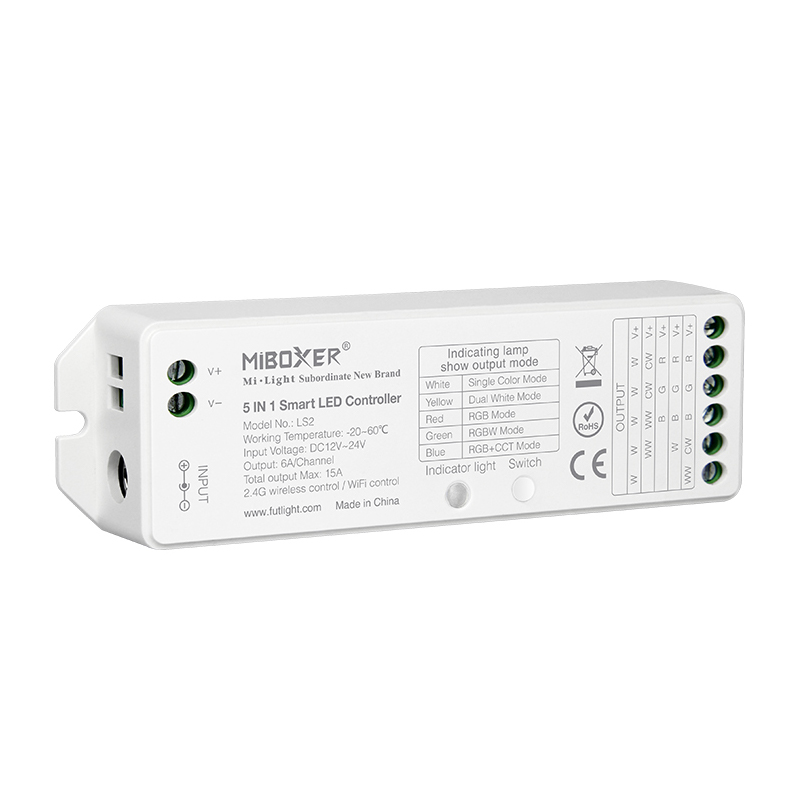

Der 5-in-1-Controller (RGB+CCT / RGBW / RGB / Weiß variabel / Single Weiß) ist drahtlos fernbedienbar und kompatibel mit unseren steuerbaren LED-Artikeln von 12 V bis 48 V. Er ermöglicht die Einstellung der Farbtemperatur, des Farbwechsels, der Farbsättigung und der Dimmung – abhängig vom verwendeten LED-Element und Funkfernbedienung. Der Controller kann einfach mit der Fernbedienung G-44 verbunden oder von ihr getrennt werden. Mit dieser 4-Kanal-Fernbedienung können Sie die gewünschte Farbe, Farbtemperatur, Sättigung, sowie die Helligkeit stufenlos über den Farbring einstellen oder Ihre Beleuchtung in 4 Zonen einteilen.
Lieferumfang:
- 1 Zone - 1x Fernbedienung G-44-BLK und 1x Controller M1
- 2 Zonen - 1x Fernbedienung G-44-BLK und 2x Controller M1
- 3 Zonen - 1x Fernbedienung G-44-BLK und 3x Controller M1
- 4 Zonen - 1x Fernbedienung G-44-BLK und 4x Controller M1
Wir liefern das Set programmiert und anschlußbereit.
Die G-44-BLK Fernbedienung verwendet die weltweit verbreitete 2,4 GHz-Frequenz, die GFSK-Steuerungsmethode, die sich durch geringen Stromverbrauch, Übertragung über große Entfernungen, geringe Interferenzen und hohe Kommunikationsgeschwindigkeit auszeichnet. Sie kann die Farbe, Farbtemperatur, Sättigung, sowie die Helligkeit über den Controller steuern.
Mit der optional erhältlichen praktischen Wandhalterung haben Sie Ihre Fernbedienung stets griffbereit.
Technische Daten

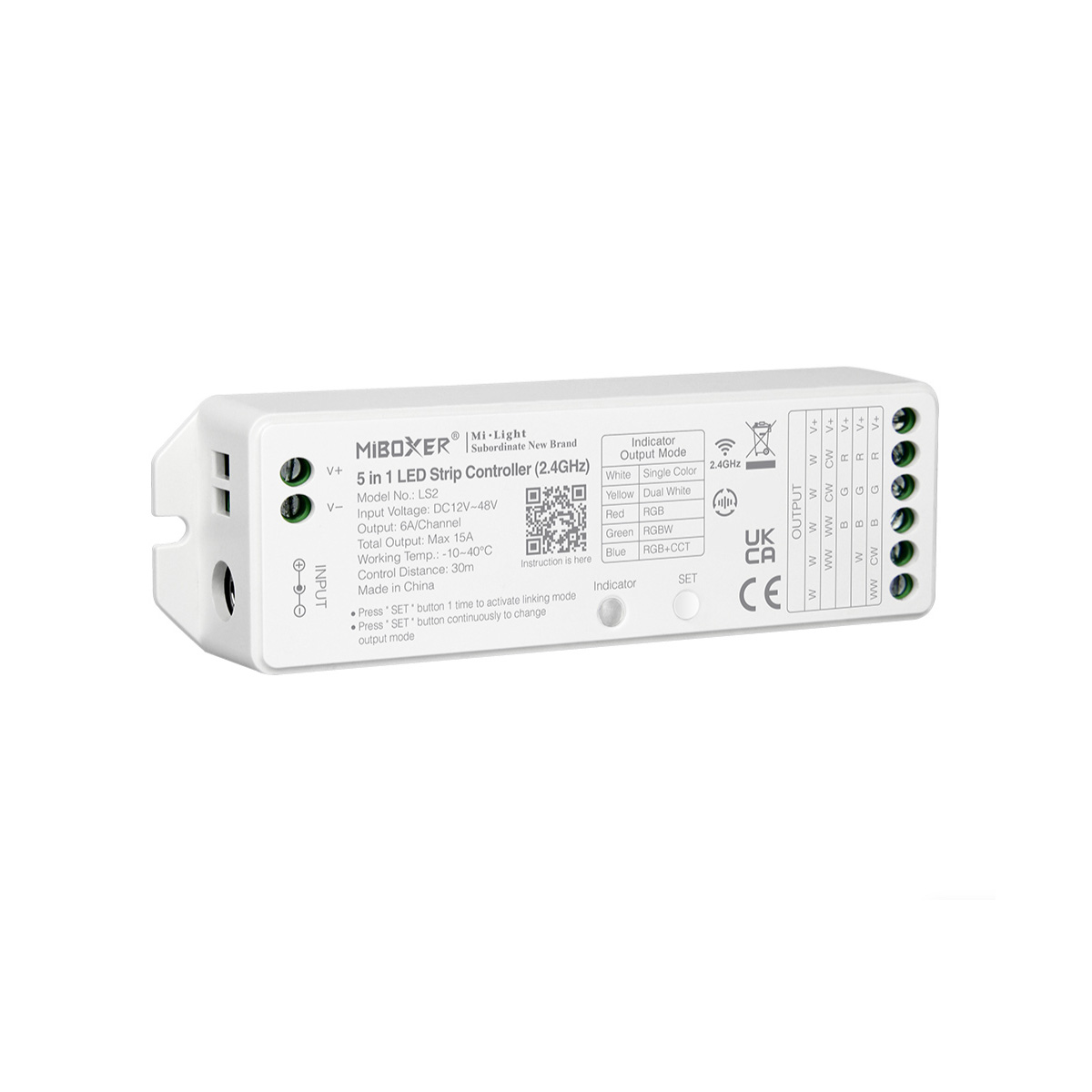

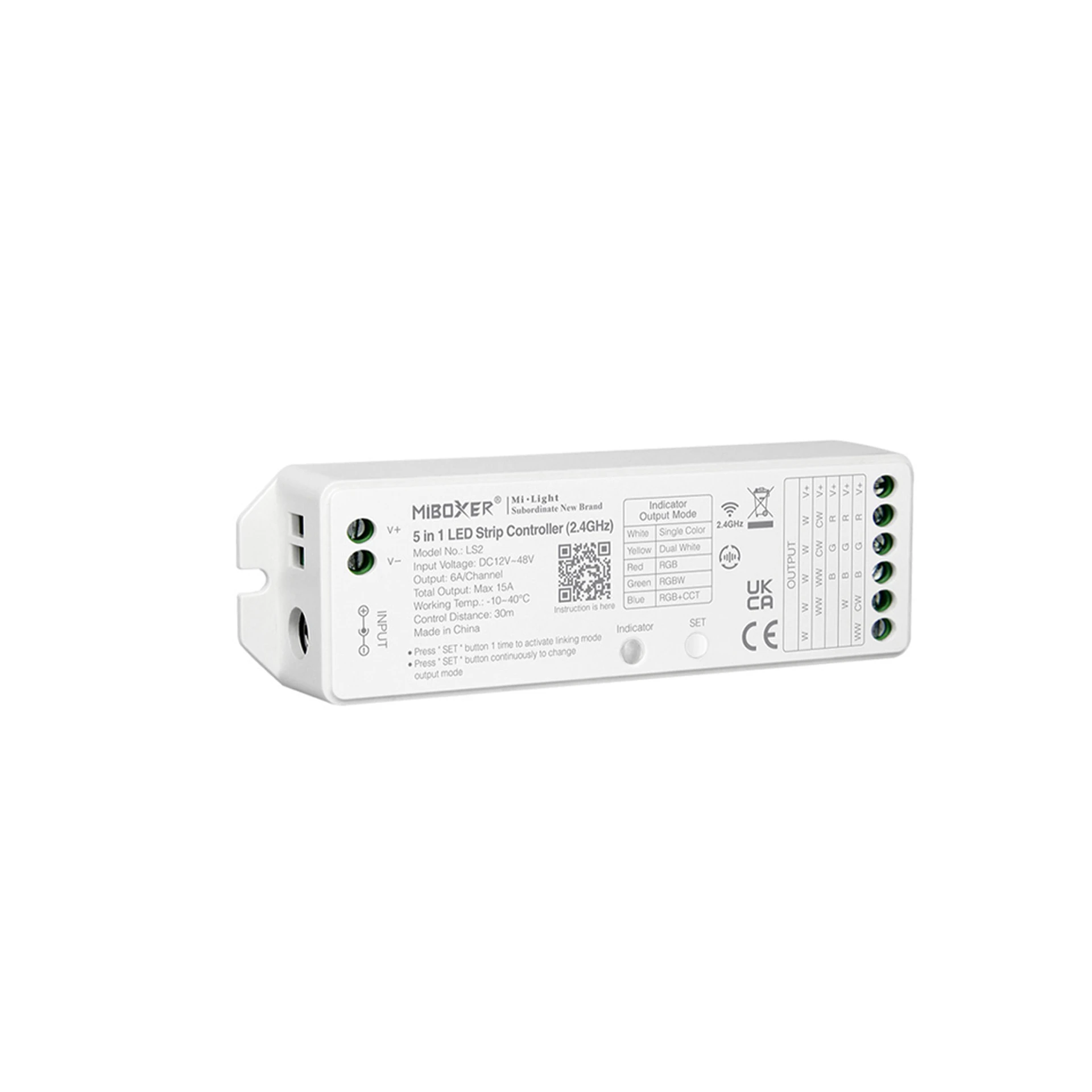

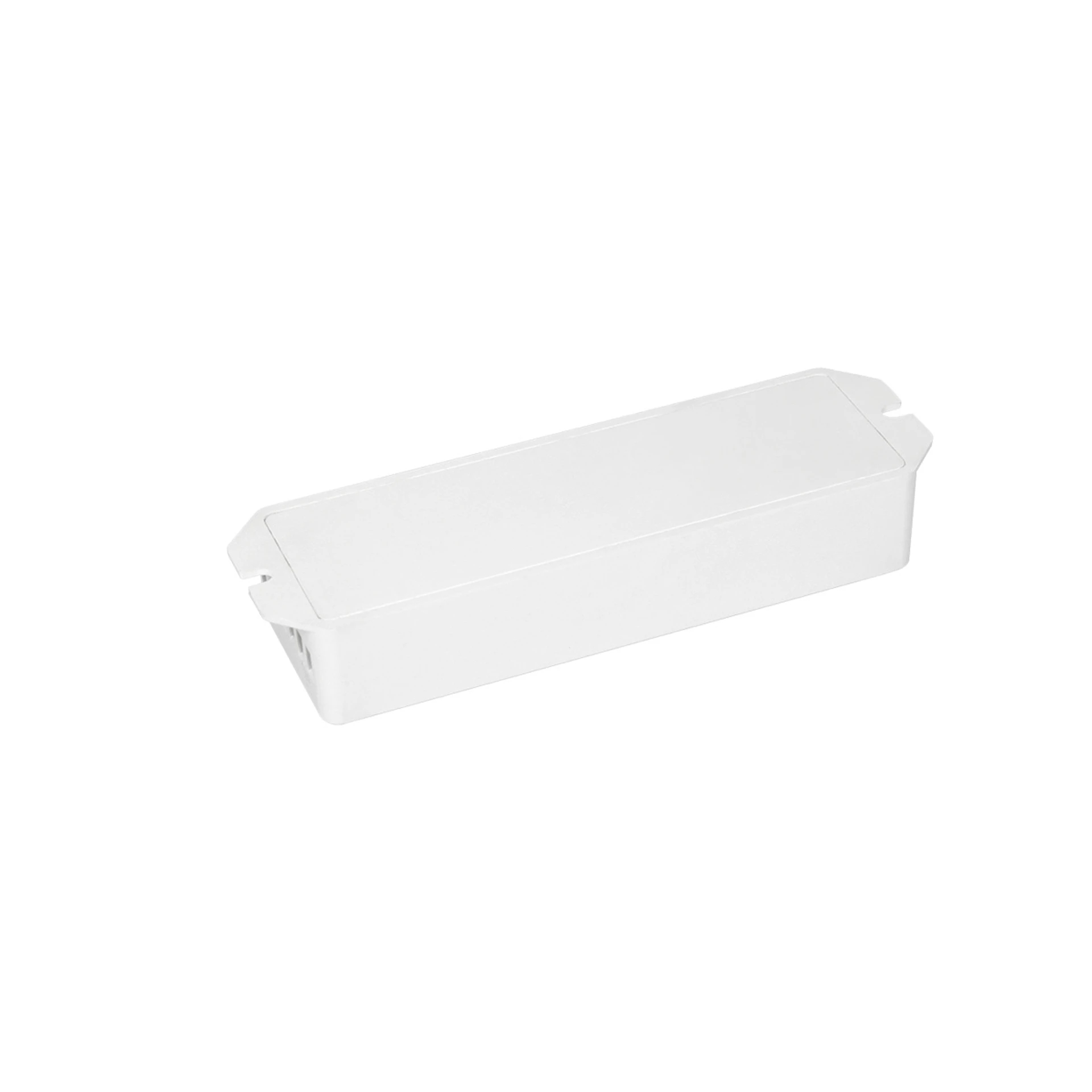

M1 Controller
| Abmessung Controller L x B x H: | 125mm x 38mm x 23mm |
| Spannung: | 12V DC - 48V DC |
| max. Leistung gesamt: | 15A, max. Leistung pro Kanal 6A |
| max. Ausgangsleistung: | 180 Watt bei 12V - 360 Watt bei 24V - 720 Watt bei 48V |
| zulässige Umgebungstemperatur: | -10°C bis max. +40°C |
| Schutzart: | IP 20 |
| wasserfest: | Nein |

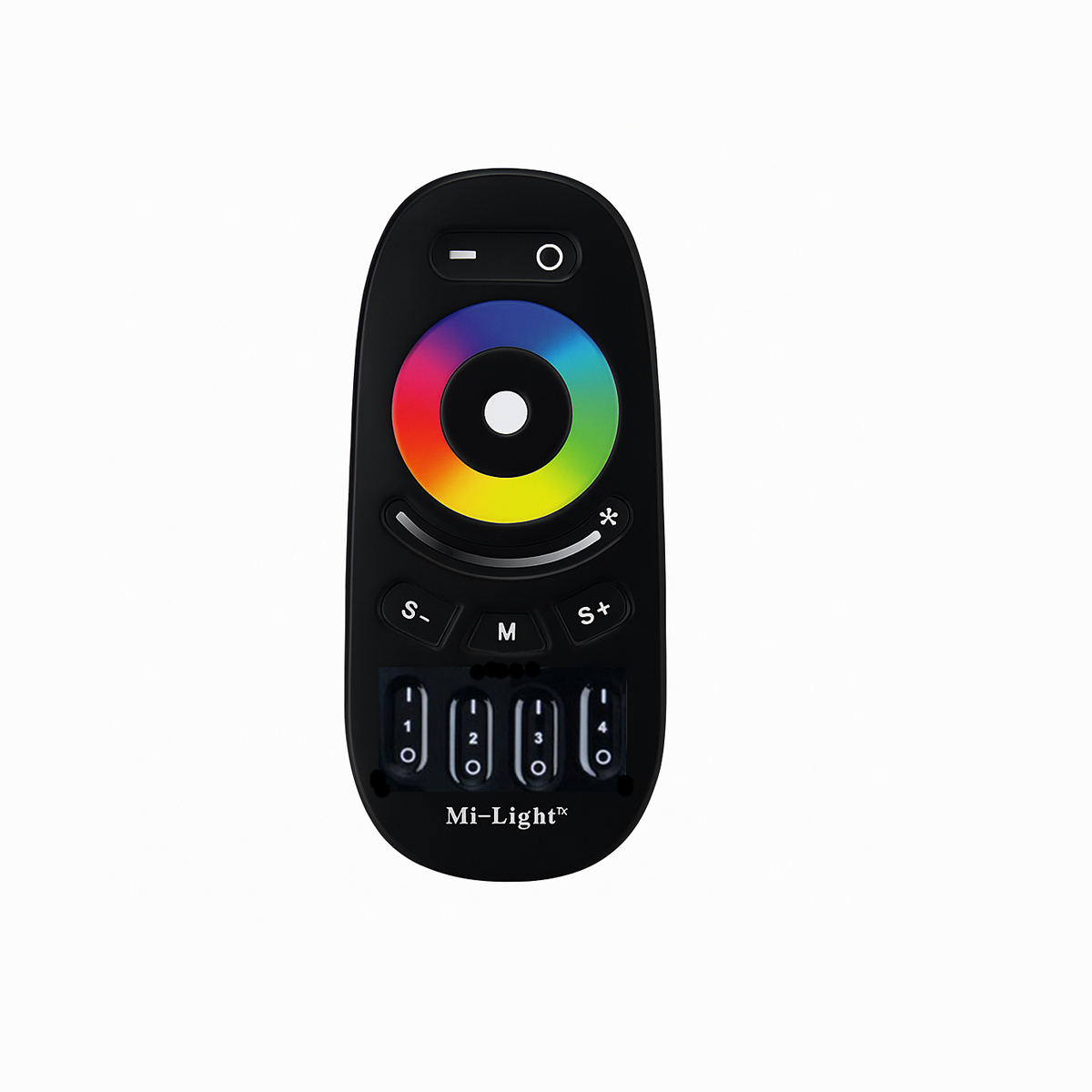

G-44-BLK Fernbedienung
| Abmessung Fernbedienung L x B x H: | 120mm x 52,5mm x 21mm |
| Kanäle: | 4-Kanal (für RGBW-LEDs) |
| Zonensteuerung: | 4 Zonen (einzeln oder gemeinsam steuerbar) |
| Sendeleistung: | 6dBm |
| Frequenzbereich: | 2.4GHz |
| Modulationsverfahren: | GFSK |
| Stromverbrauch im Standby-Modus: | 5 µA |
| Reichweite: | ca. 30m (freies Feld) |
| zulässige Umgebungstemperatur: | -20°C bis max. +60°C |
| Schutzart: | IP 20 |
| wasserfest: | Nein |
| Stromversorgung: | 3 V (2× AAA Batterien, nicht enthalten) |
Installation
Die LED's werden je nach Leuchtmitteltyp an die Schraubklemmen "WW" "CW" "R" "G" "B" "V+" und das Netzteil an "+" und "-" an die 2-polige Schraubklemme angeschlossen. Eine Parallelschaltung mehrerer Verbraucher ist über die Schraubklemmen möglich. Die Bezeichnung der Klemmen befindet sich auf der Vorderseite des Controllers. Netzteile mit DC-Hohlstecker (5,5mm außen - 2,5mm innen - Pluspol innen/Minuspol außen) können direkt an die Buchse des Controllers angeschlossen werden.
Bei Unterbrechung der Stromversorgung (z.B. durch einen Schalter) wird das zuletzt gewählte Programm/Farbe gespeichert. Bei Wiederkehr der Versorgungsspannung arbeitet die Steuerung mit der gleichen Einstellung weiter.
Richten Sie den korrekten Ausgabemodus basierend auf der Funktion der LED-Beleuchtung ein. Drücken Sie dazu die Taste "Set" kontinuierlich, um den Ausgangsmodus zu wechseln.
| Indikatorfarbe: | Weißes Licht | Gelbes Licht | Rotes Licht | Grünes Licht | Blaues Licht |
| Ausgabe: | einfarbig | zweifarbig | RGB | RGBW | RGB+CCT |
Herstellen einer Verbindung:
Trennen Sie zunächst den Controller vom Netzteil. Anschließend verbinden Sie den Controller wieder mit dem Netzteil und drücken innerhalb von drei Sekunden einmal lange die Einschalt-Taste der gewünschten Zone (1 bis 4). Sobald die LEDs blinken, wurde die Verbindung zwischen Controller und Fernbedienung erfolgreich hergestellt.
Trennen einer Verbindung:
Trennen Sie zunächst den Controller vom Netzteil. Verbinden Sie ihn anschließend wieder mit dem Netzteil und drücken Sie innerhalb von fünf Sekunden fünfmal sehr schnell hintereinander die Einschalt-Taste der gewünschten Zone (1 bis 4). Blinken die LEDs, wurde die Verbindung zwischen Controller und Fernbedienung erfolgreich getrennt.
Montage der Funk-Fernbedienung:

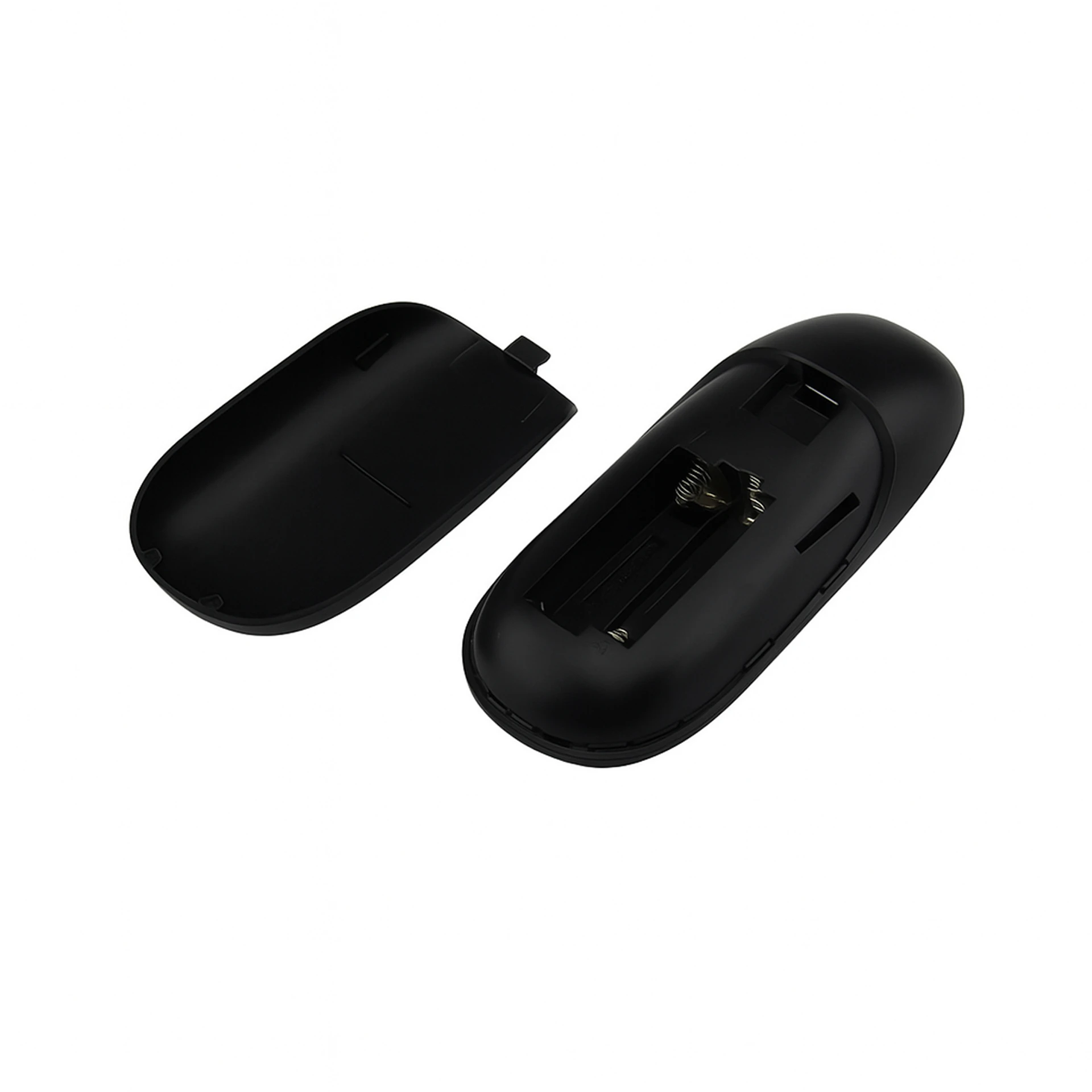

Öffnen Sie die Rückwand auf der Rückseite der Fernbedienung und legen Sie die Batterien ein. Verschließen Sie die Fernbedienung anschließend wieder. Sie ist nun einsatzbereit.
GPSR
Hersteller:
Futlight Optoelectronics Co.,Ltd
2 Floor Building 4, Good Mind Industry, No.68 ChaoYang Road, YanLuo Street, Bao’an District
518100 ShenZhen
China
verantwortliche Person in der EU:
revoArt GmbH
Hauptstraße 101
04416 Markkleeberg
Deutschland
