revoART, 24V LED Modul – RGB – 25cm
- Quick LED System
- Verbindung über Stecksystem
- schmale Bauform
- einfache Montage
- dimmbar
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
revoART, Funk LED Controller – 3 Kanal – RGB – mit Touch-Fernbedienung
Auf Lager
revoART, Quick-System 4polig 2.54 – Anschlusskabel zum Netzteil mit Schalter – 100cm
Auf Lager
Beschreibung
revoART, 24V LED Modul – RGB – 25cm
Mit dem " Quick RGB LED Leisten Modulen " ist es möglich ein starre RGB LED Leiste bis 5 Meter selbst zusammenzustecken.
Dieses 24V Quick LED Leisten Modul ist 250mm lang und mit 12 breitstrahlenden und ultraflachen RGB SMD LEDs bestückt. Die LEDs haben einen sehr großen Abstrahlwinkel und leuchten große Flächen aus. Die verwendeten PLCC6 5050 SMD RGB LEDs sind um ein Mehrfaches heller als normale SMD RGB LEDs.
Beleuchten Sie Räume, Hintergründe oder Objekte in ihrer Lieblingsfarbe und lassen Sie sich von einer tollen Atmosphäre verzaubern. Sie können diese RGB LED Module bis zu 5 Meter am Stück zusammenstecken, ohne das sichtbare Lücken oder unterschiedlich ausgeleuchtete Zwischenräume entstehen.
Um die LED Leiste in Betrieb zu nehmen, benötigen Sie eine Spannung von 24V DC und einen RGB LED Controller. Die RGB Steuerung erfolgt über den ersten Stecker des ersten RGB LED Moduls. Mit nur einem RGB Controller und einem 24V Netzteil können Sie bis zu 5m am Stück betreiben. Danach muss neu eingespeist werden.

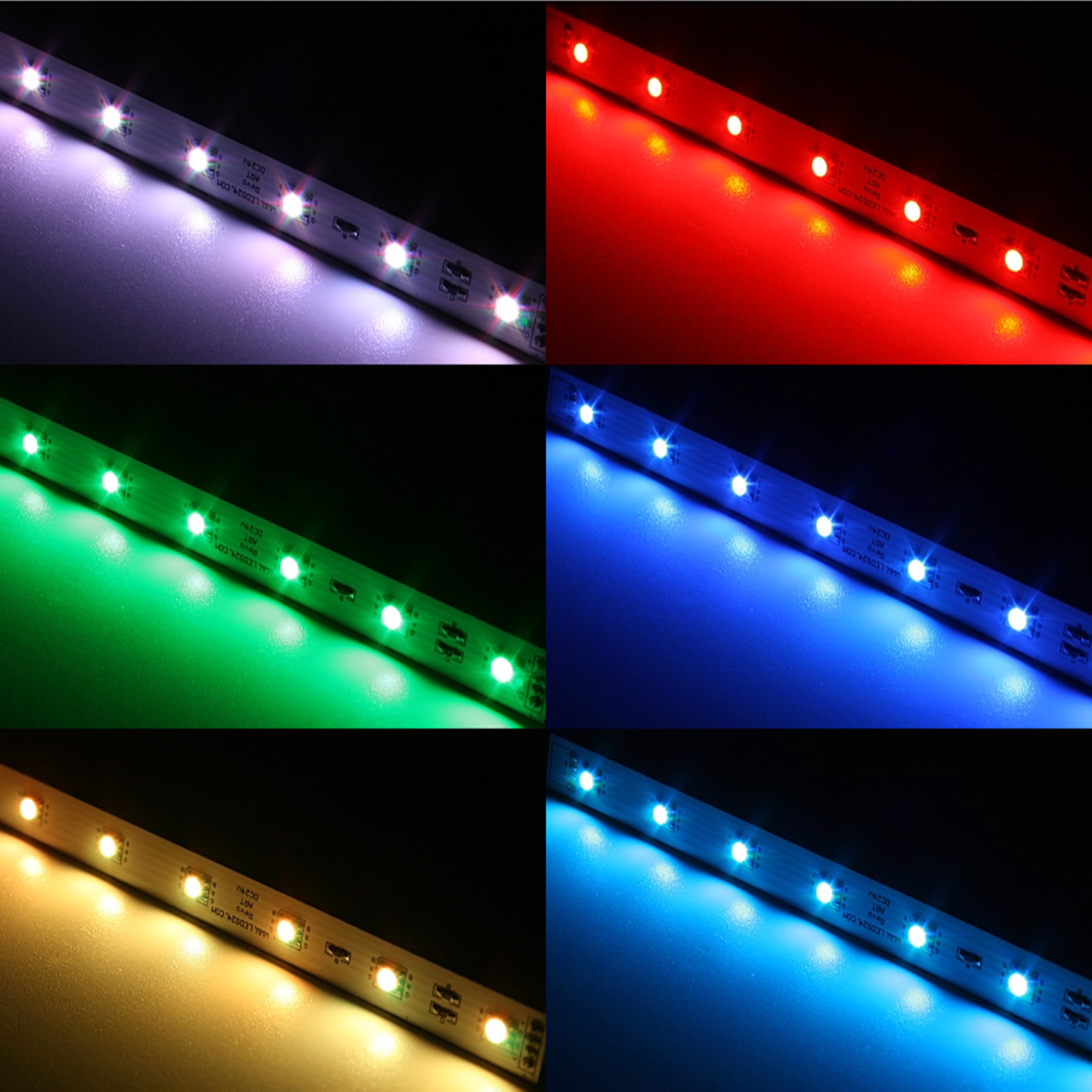

Diese RGB LED Leiste verfügt über eine gemeinsame Anode (+) Jede Farbe kann separat gesteuert und die Leuchtstärke der gewünschten Farbe angepasst. So werden alle Farbtöne des gesamten Farbspektrums erzeugt. Die LEDs haben 3-Chips in den Farben rot, grün und blau. Ein RGB Controller steuert die Chips über ein PVM Signal. Dadurch lassen sich entweder feste Farben wie rot, grün oder blau darstellen oder Farben wie z.B. weiß, gelb, cyan, violett, orange oder pink mischen. Auch Farbwechsel oder Überblendeffekte sind über einen RGB-LED-Controller realisierbar.
Mit bis zu 10 Lumen pro LED gehören diese Qualitäts-LEDs zu den hellsten RGB LEDs in seiner Leistungsklasse. Optional bieten wir Ihnen diese passenden Aluminiumprofile an, mit denen die Montage einfach und schnell realisiert werden kann.

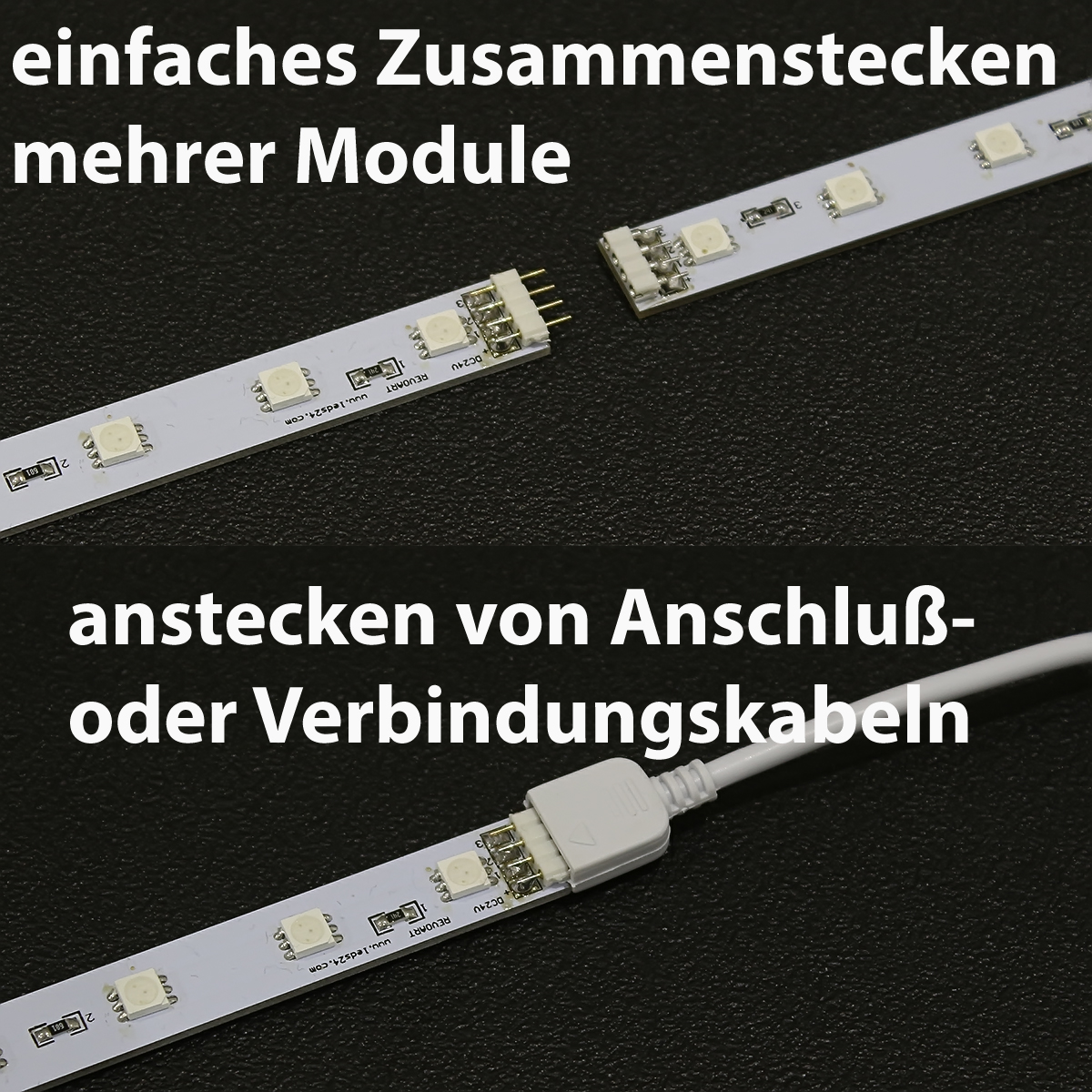

Um größere Entfernungen zwischen 2 LED-Modulen oder Gruppen zu überbrücken, können Sie unsere Quick-System 4polig 2.54 – Verbindungskabel zwischen 2 LED-Module stecken. Selbst die Kabel können Sie problemlos ineinanderstecken, um die Länge der Kabel zu erweitern.
Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang. Passende 24V Netzteile finden Sie hier
Anwendungsbereich:
Der große Abstrahlwinkel von 120° eignet sich zum Beleuchten von Flächen, Raum oder Objekten. Überall wo es auf einen möglichst großen Lichtkegel ankommt, sollten sie diese LEDs verwenden. Die geringe Bauhöhe eröffnet völlig neue Einsatzgebiete. Die RGB LED Leisten eignen sich auch für komplexe Aufgaben wie z.B. zur Ausleuchtung von Leuchtbuchstaben oder Lichtwerbeanlagen. Aber auch für Vitrinen, indirekte Deckenbeleuchtung oder für Treppenstufen sind diese LED Streifen bestens geeignet.
Technische Daten
| Abmessung L x B x H: | 250mm x 12mm x 3mm |
| Spannung: | 24V DC |
| Leistung: | 2.4W |
| Betriebsstrom: | 100mA |
| Lichtfarbe: | RGB |
| max. Lichtstrom: | 120 Lumen |
| Abstrahlwinkel: | 120° |
| zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Videos & Downloads
IP Schutzklassen
Was ist zu beachten?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Hinweise zur Installation und Stromversorgung:
- Um die LED Leiste in Betrieb zu nehmen, benötigen Sie eine Spannung von 24V DC. Für bis zu einer Länge von 5 Meter (20 RGB Module) ist das "Netzteil stabilisiert - 24V DC 3A 72Watt" passend.
- Zur automatischen Steuerung der Farben bieten wir den "24V Mini RGB-LED-Controller & LED-Dimmer" mit Infrarot-Fernbedienung oder den hochwertigen "Wireless RGB-LED-Controller & RGB-Dimmer mit Touch-Fernbedienung" an. Mit einem RGB LED Controller bringen Sie diese RGB LED Leisten in der gewünschten Farbe zum Leuchten. Auch automatische Farbwechsel oder Überblend - Effekte sind möglich.
- Zur manuellen Steuerung empfehlen wir alternativ den "3-fach PWM RGB-LED Dimmer". Damit können Sie manuell jede gewünschte Farbe auf ihre Bedürfnisse anpassen.
- Mit diesem "DMX 512 Decoder" lassen sich unsere RGB LED Leisten auch im professionellen Bereich für Lichtanlagen mit DMX Signal einsetzen.
Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
