revoART, 24V Matrix Modul – RGBWW– 15x15cm – eckig
- RGB und Warmweiß
- 320 Lumen RGB, 830 Lumen Warmweiß
- ultraflache Bauform
- je 16,8 Watt
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
revoART, Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung
Auf Lager
revoART, Quick-System 5polig 2.54 – Anschlußkabel für RGBW Controller – 30cm
Auf Lager
Beschreibung
revoART, 24V Matrix Modul – RGBWW– 15x15cm – eckig

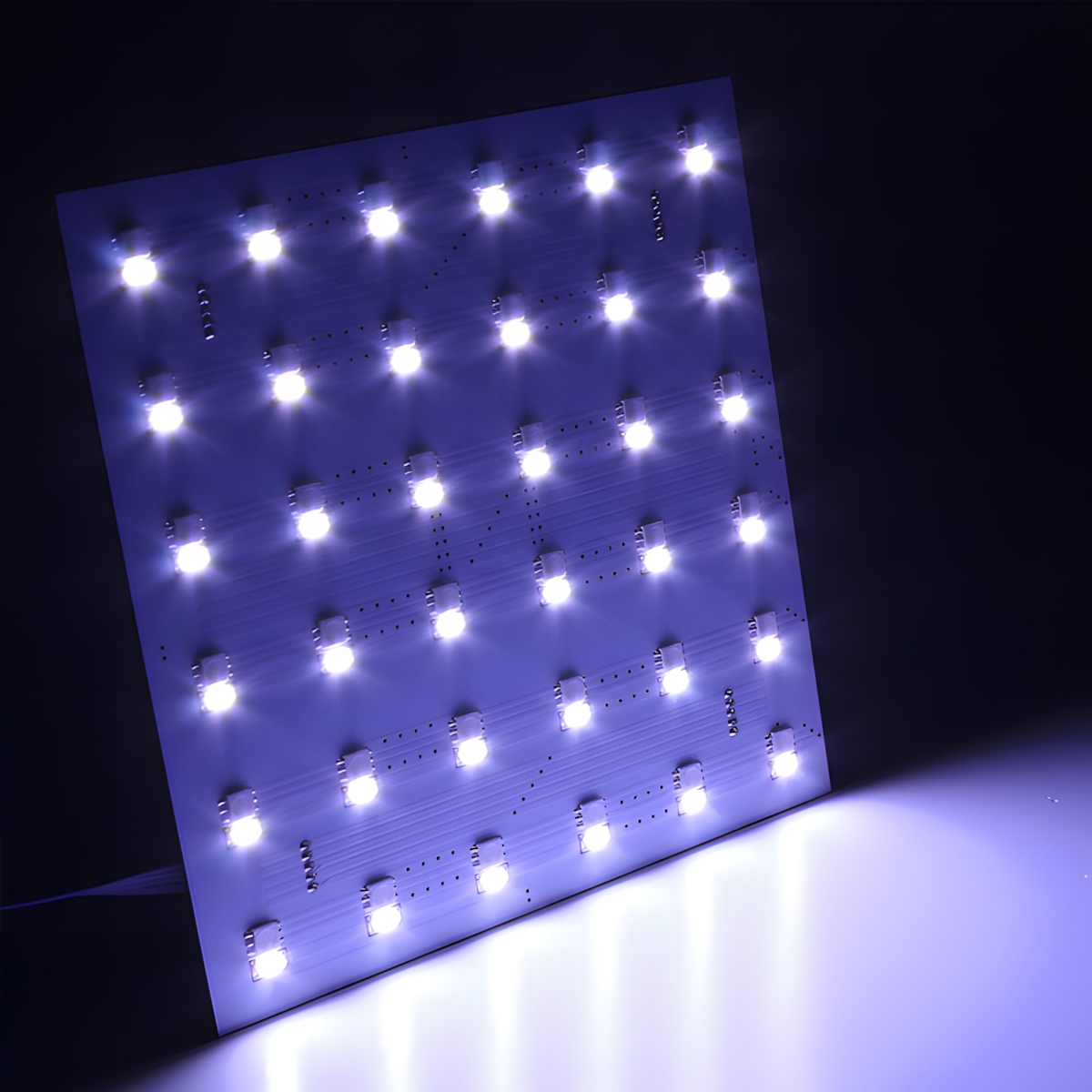

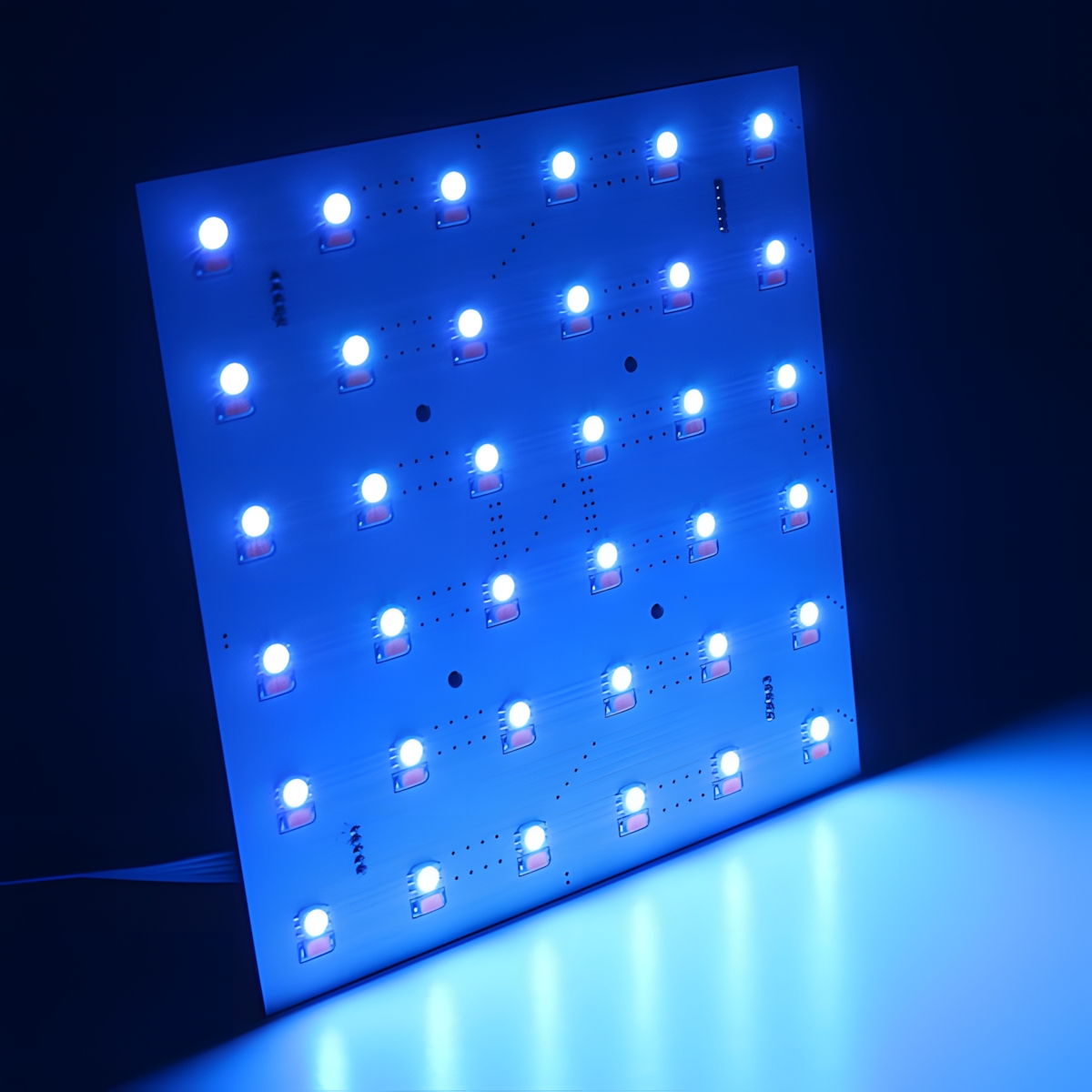

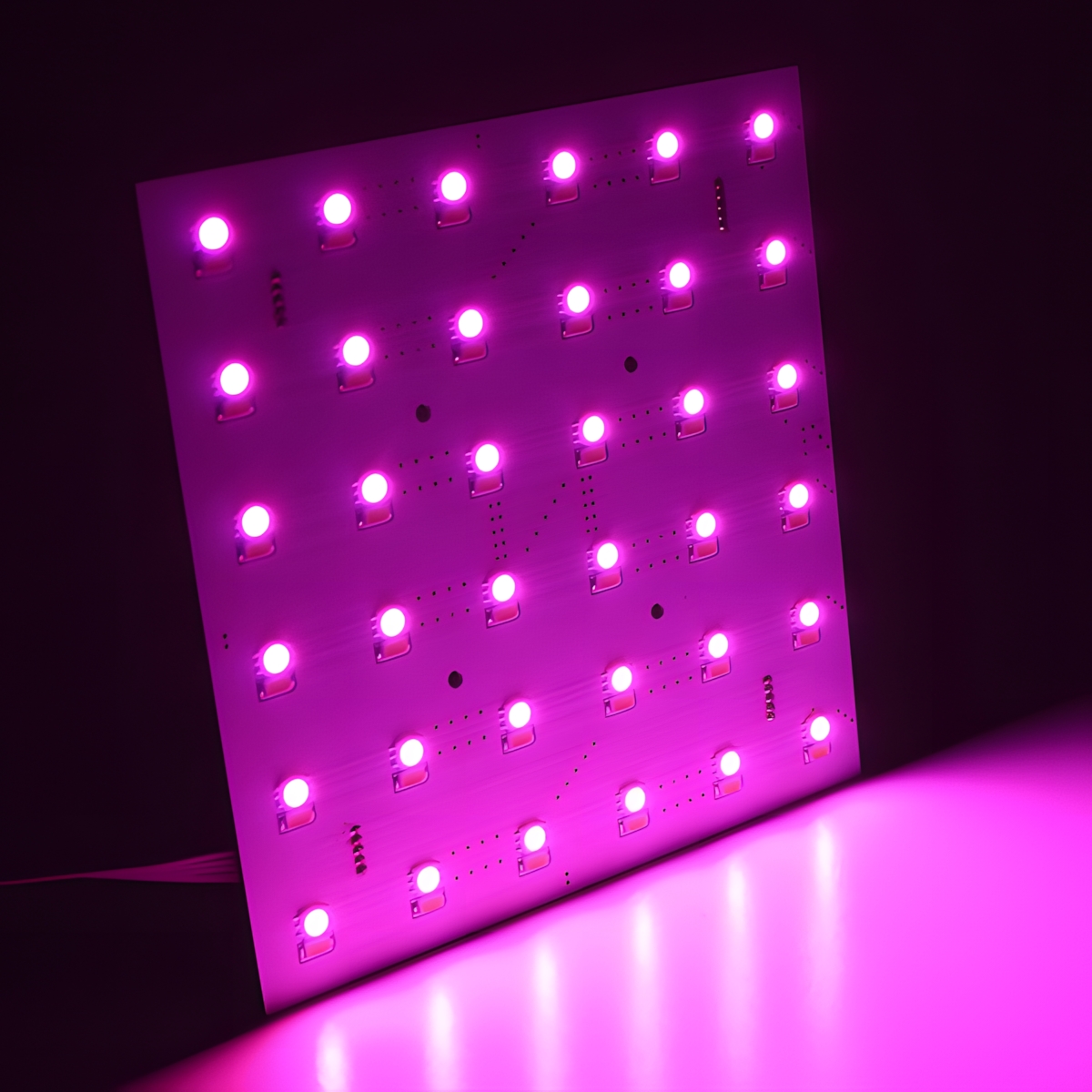

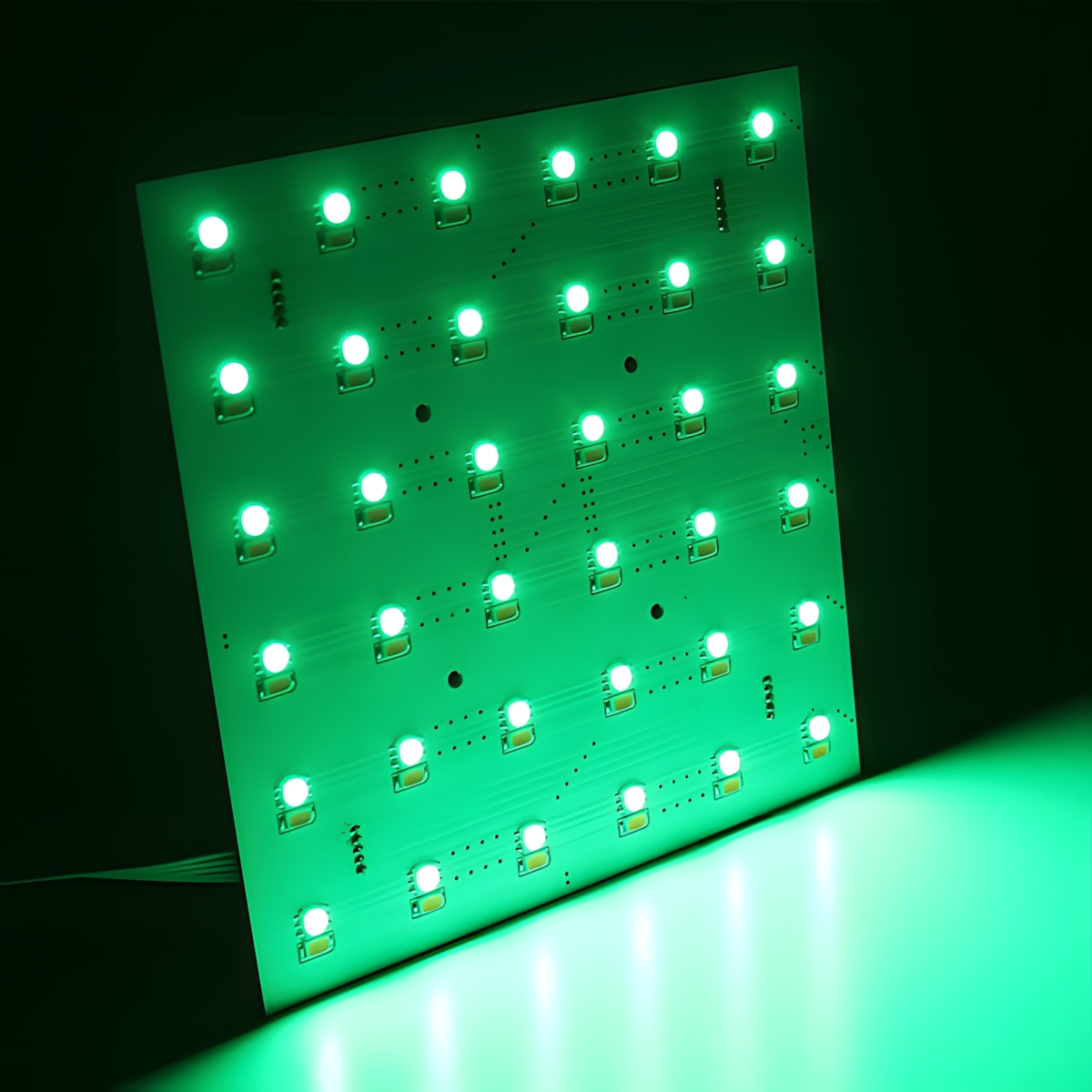

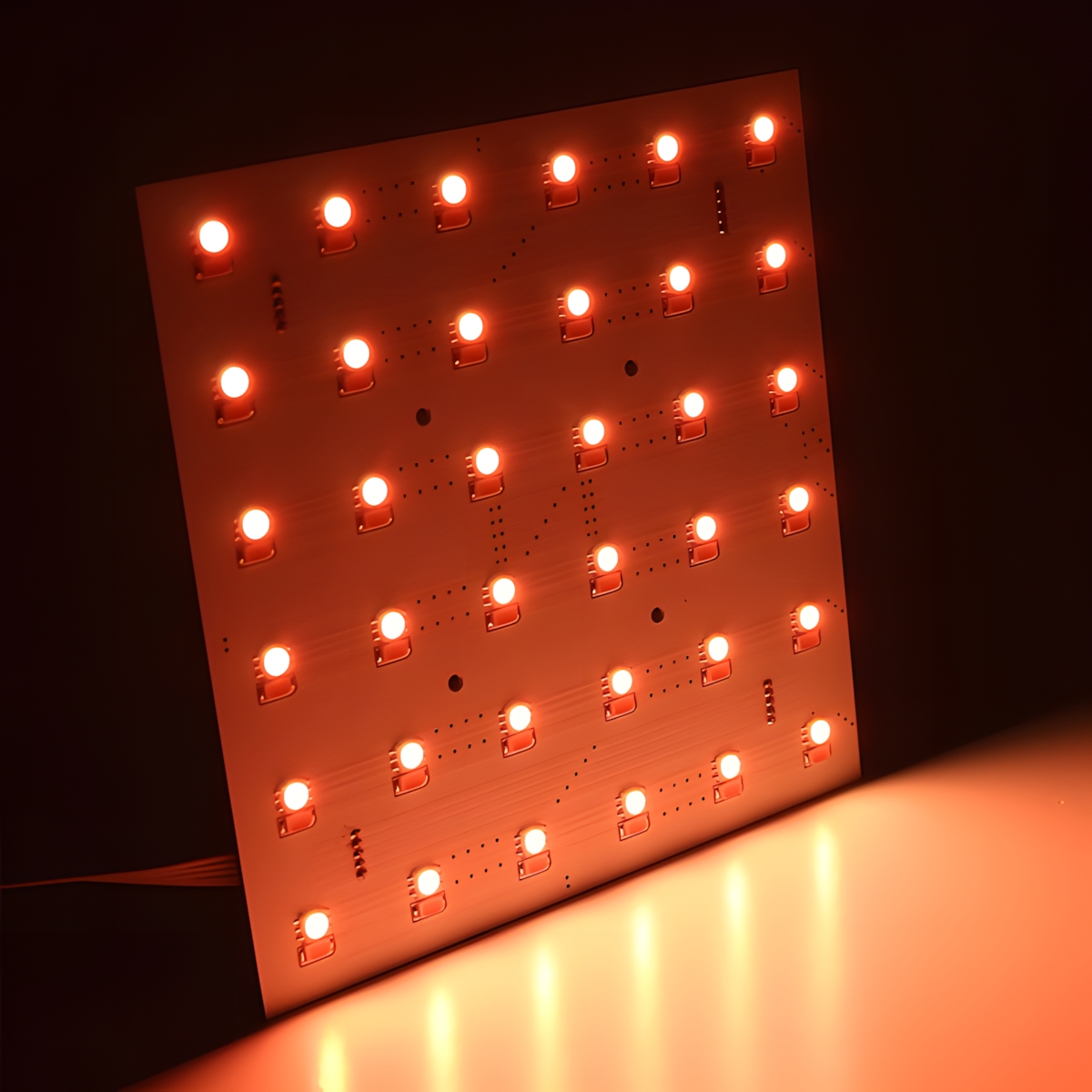

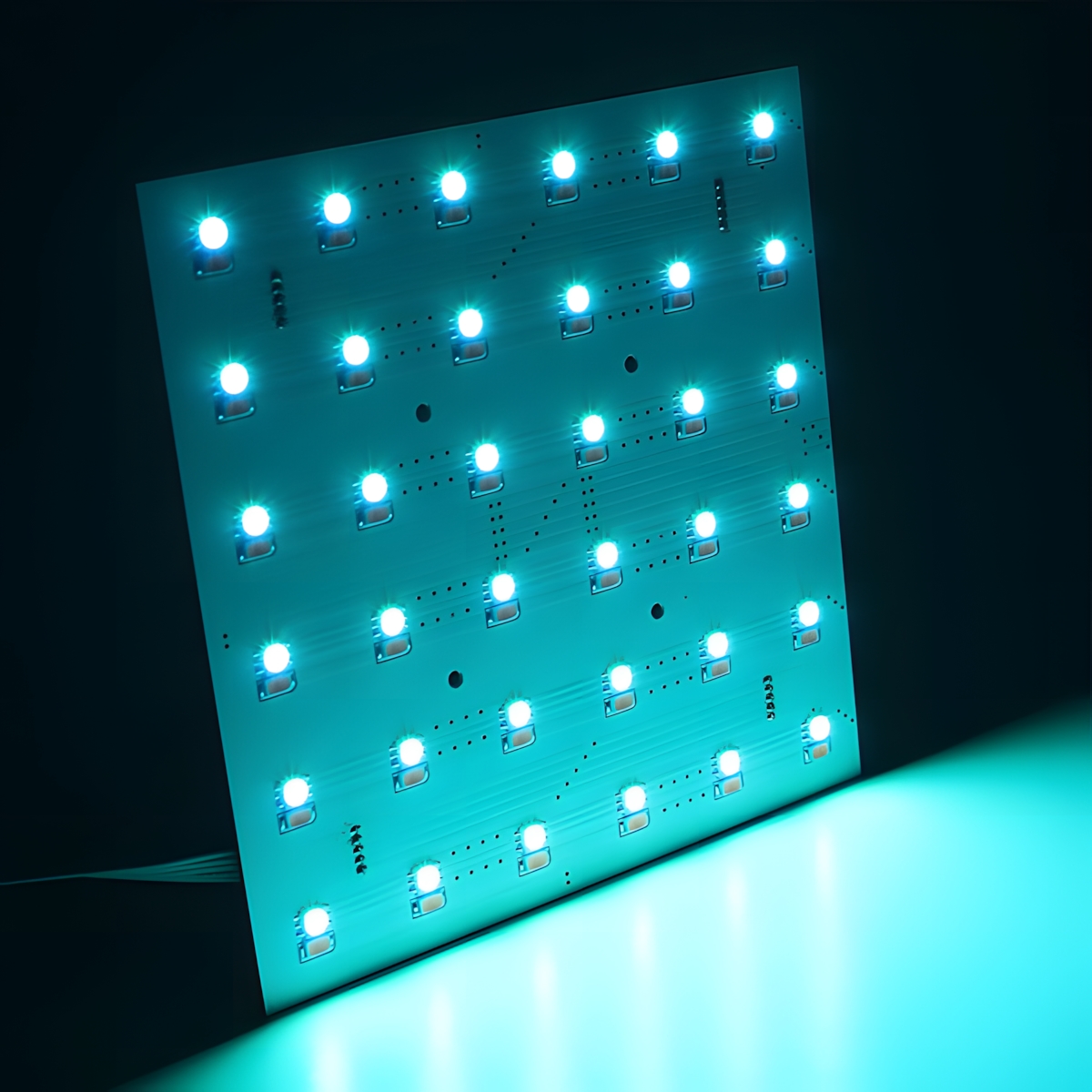

Sehr helles RGBWW LED-Modul (bunt und warmweiß) für 24V DC mit 36x 5050 RGB LEDs und 36x warmweißen 5630 high Power LEDs.

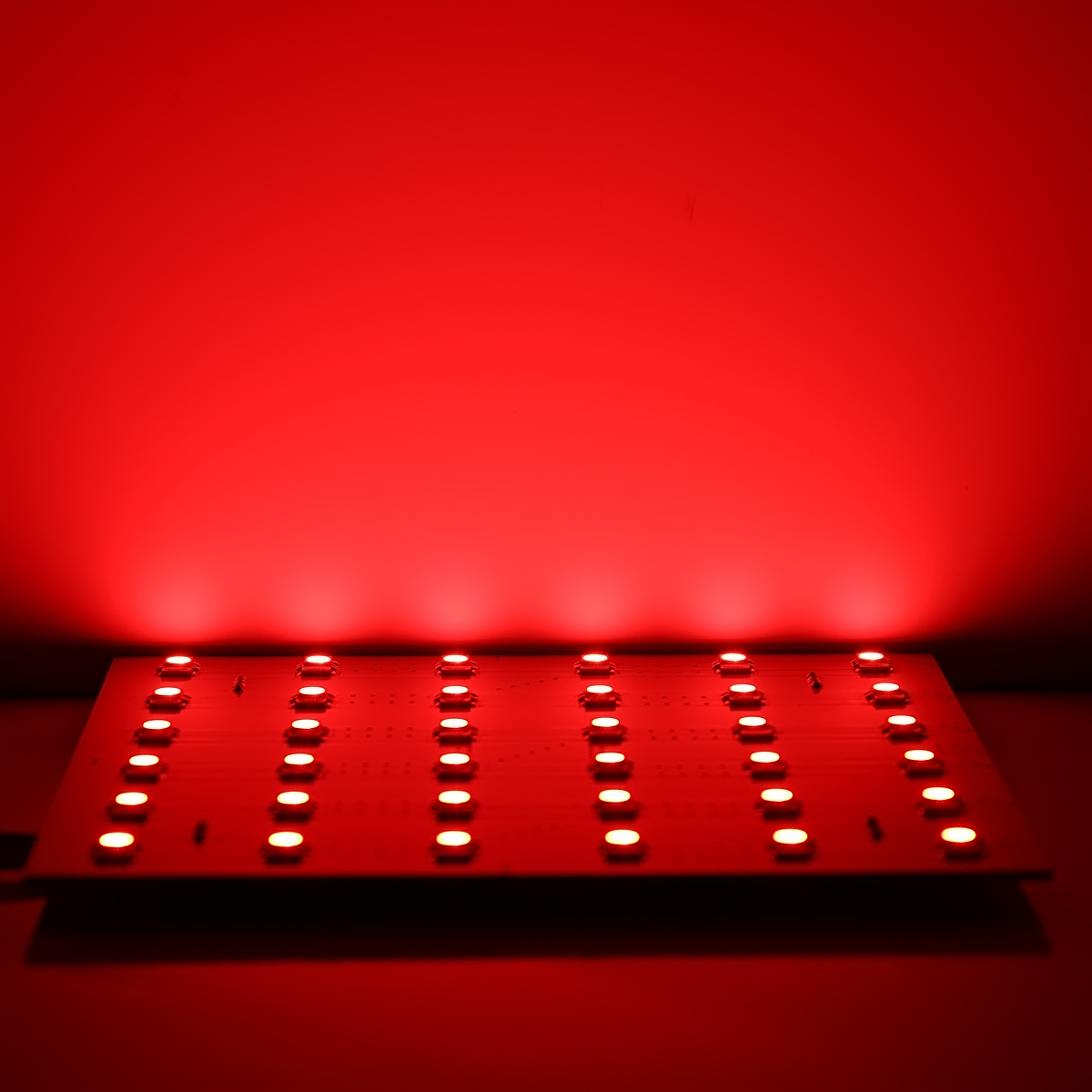

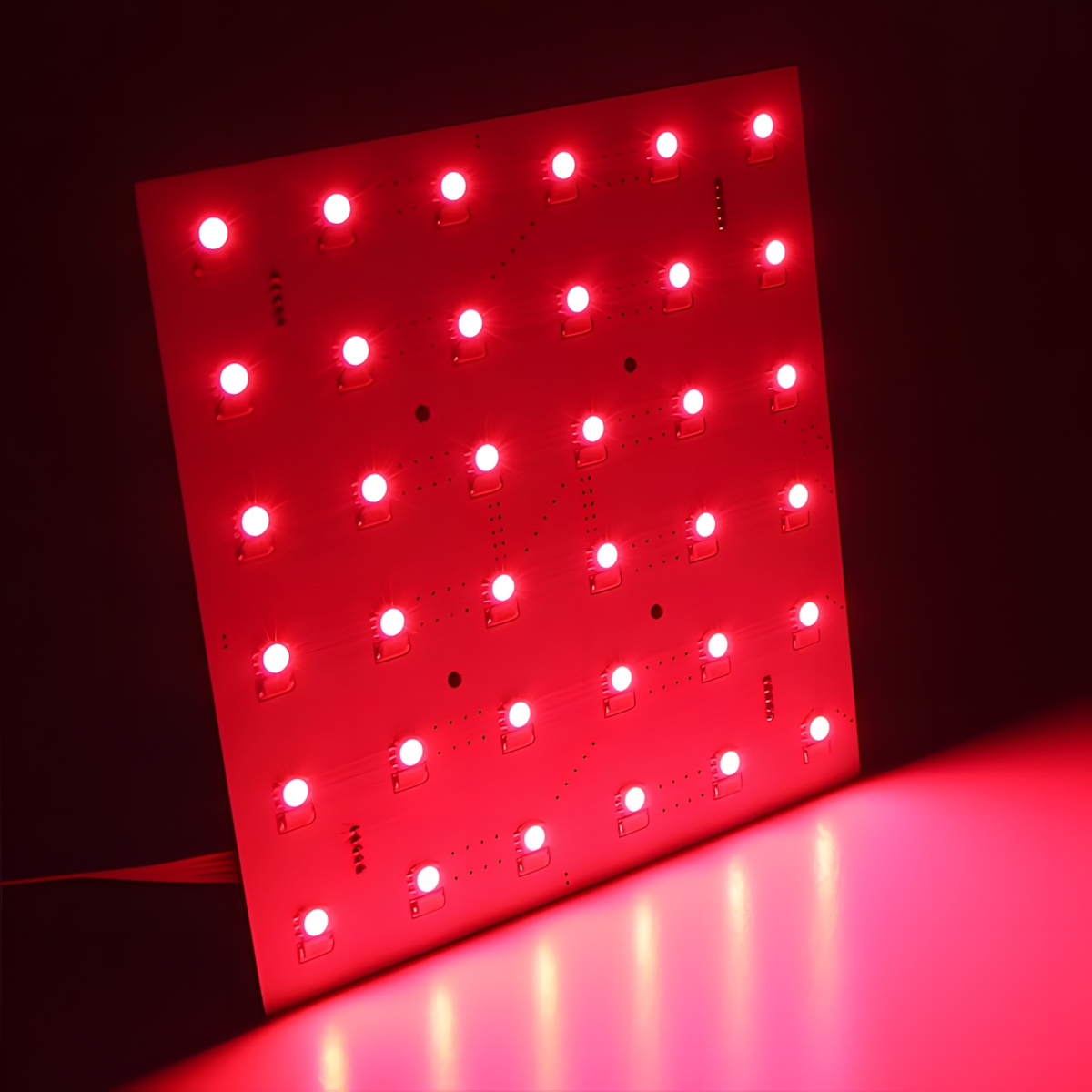

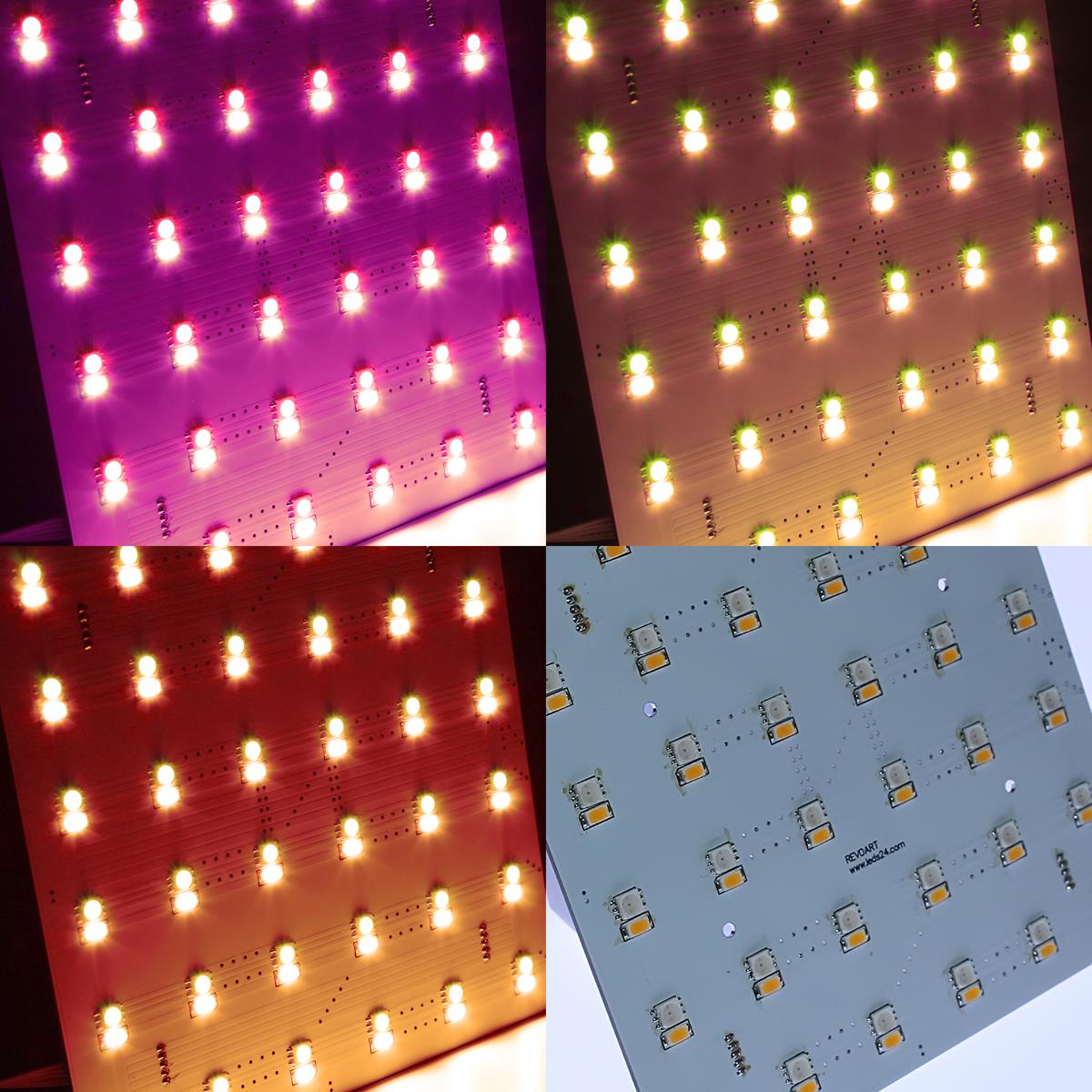

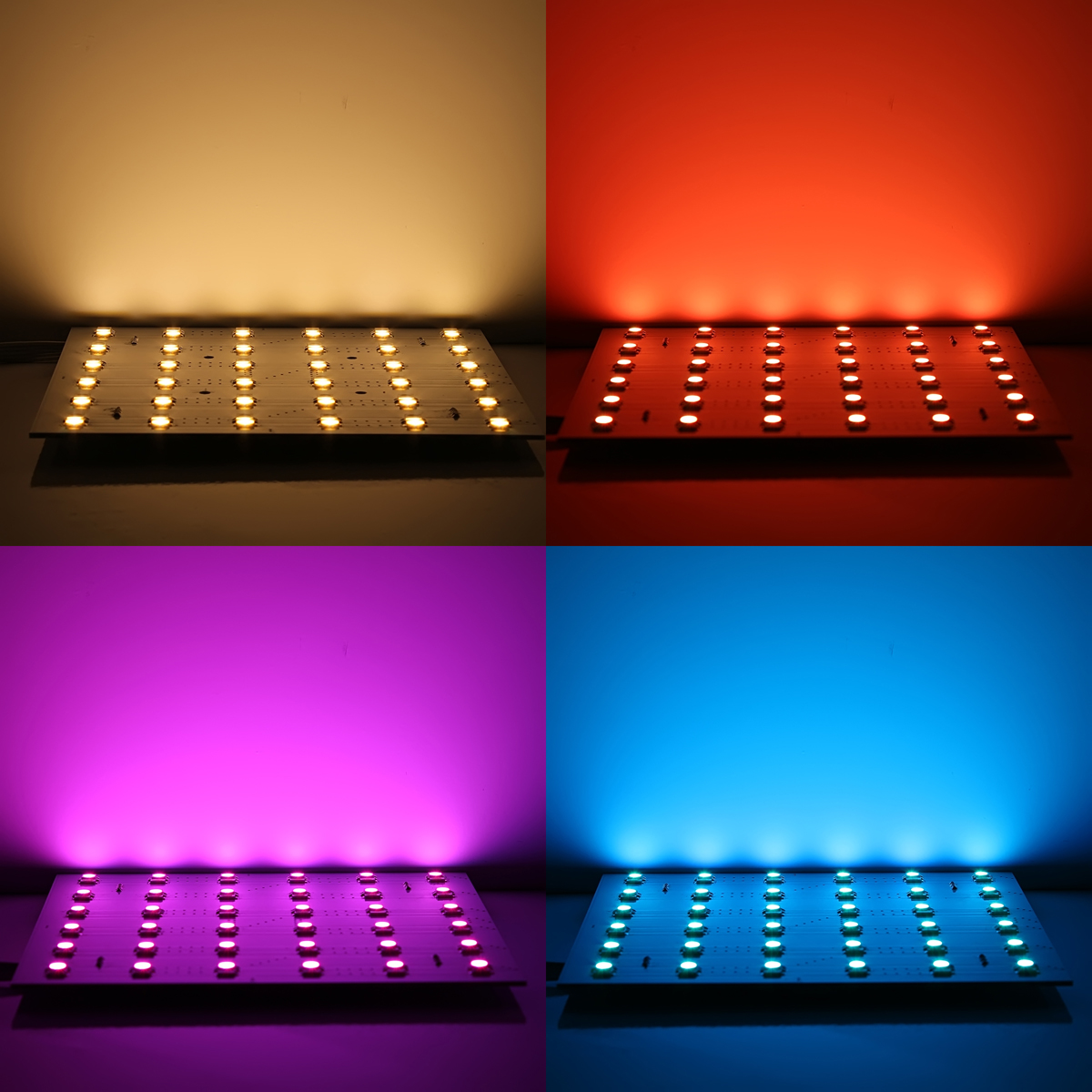

Das RGBWW-LED-Modul kann in Verbindung mit einem RGBW-Controller farbig und warmweiß leuchten. Auch warmweiß und farbig gemeinsam ist möglich. Dadurch lassen sich tolle Farbmischungen erzeugen.
Beleuchten Sie Räume, Hintergründe oder Objekte weiß oder erzeugen Sie Ihre Lieblingsfarben. Auch abwechselnd in verschieden wechselnden Farben. Lassen Sie sich von einer tollen Farbwechsel Atmosphäre verzaubern.

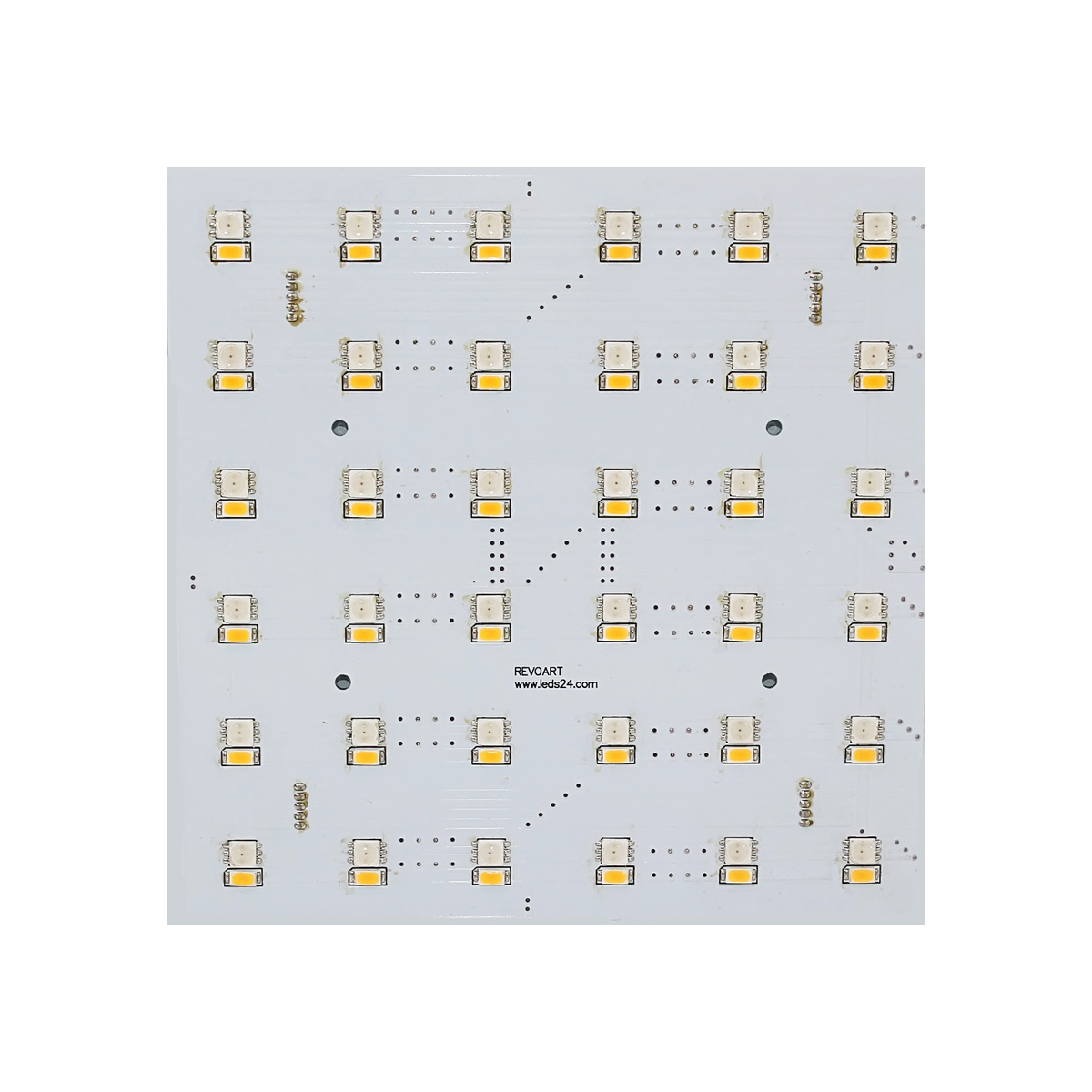

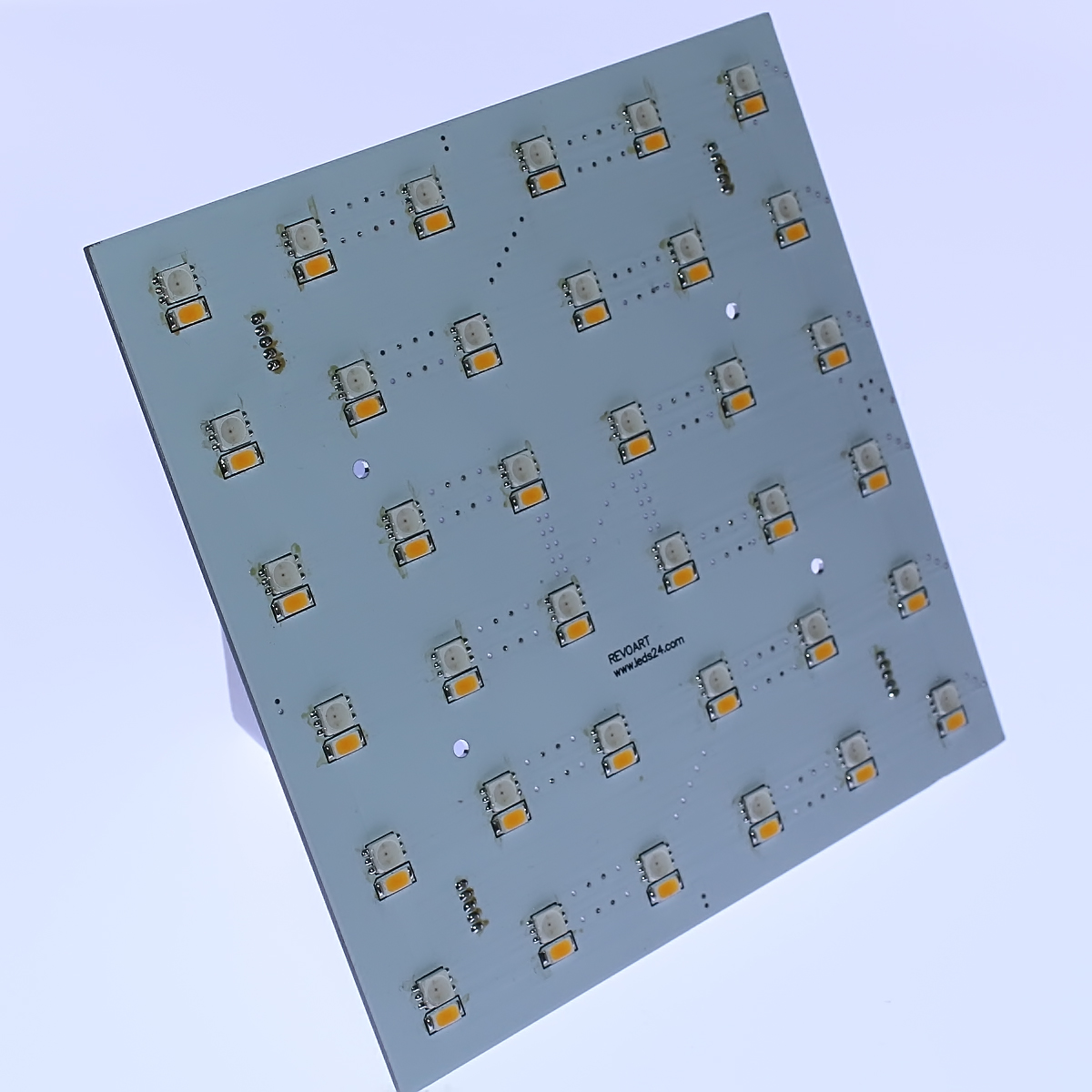

Dieses RGBWW LED Panel verfügt über eine gemeinsame Anode + und 4 Kathoden. Jede der 36 RGB LED hat 3 Chips für die Farben rot, grün und blau.

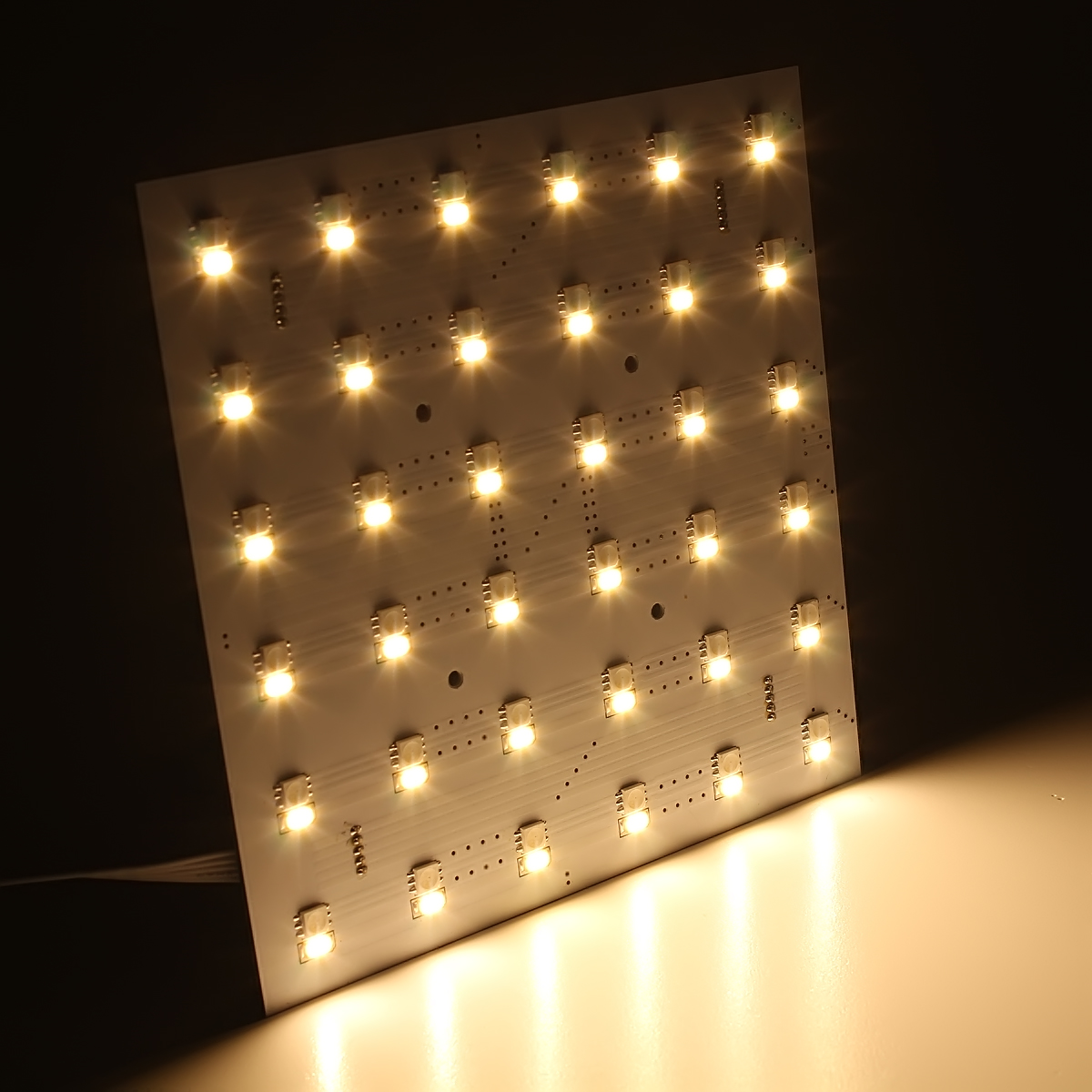

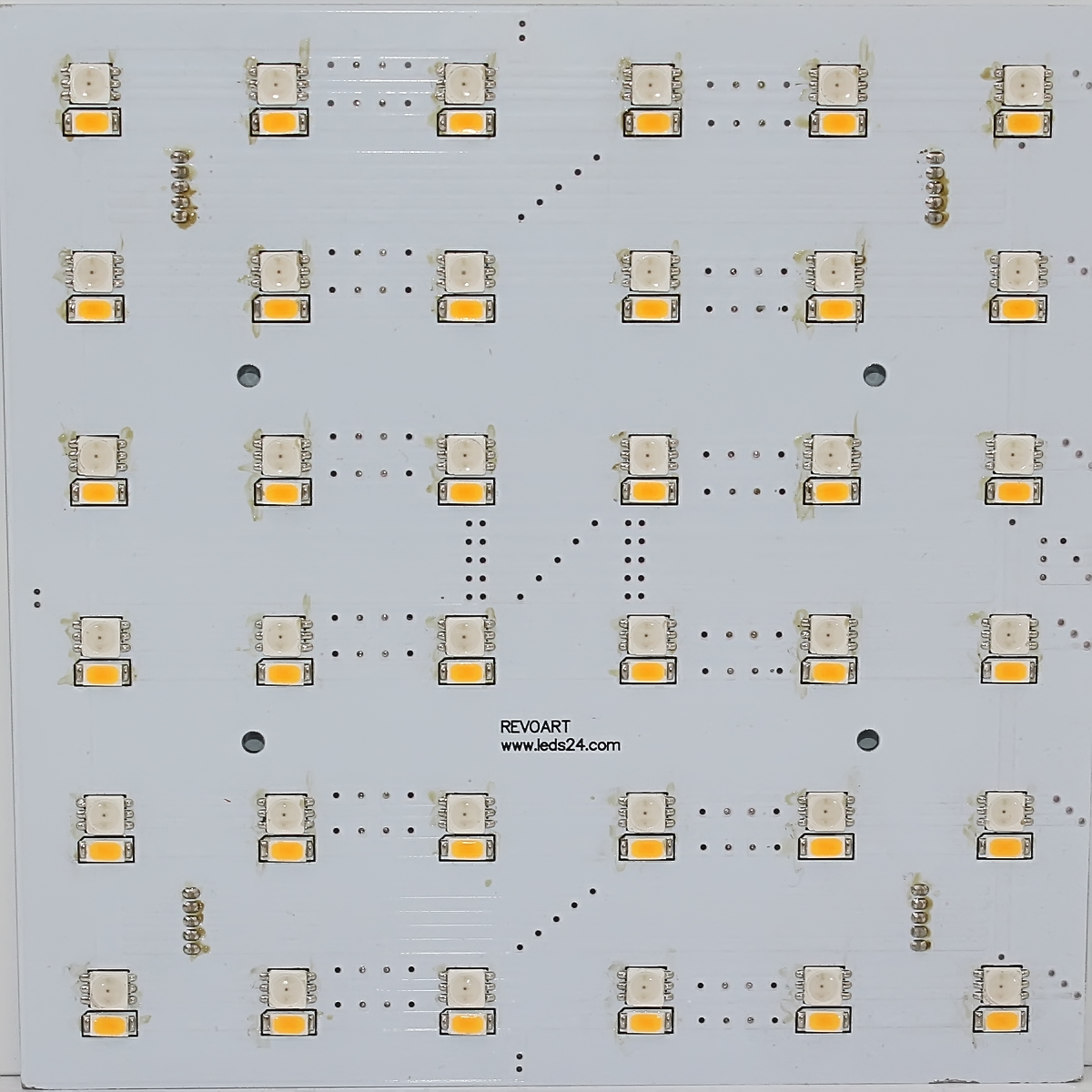

Zwischen jeder RGB LED ist eine warmweiße 5630 LED platziert, die über den 4.Kanal angesteuert wird. Zur Steuerung wird ein RGBW Controller benötigt.
Der LED-Controller steuert jede Farbe und weiß separat und reguliert die Leuchtstärke der einzelnen 3 Chips sowie der warmweißen LEDs.
So werden alle Farbtöne des gesamten Farbspektrums sowie reines weiß erzeugt.
Wählen Sie folgende Option:

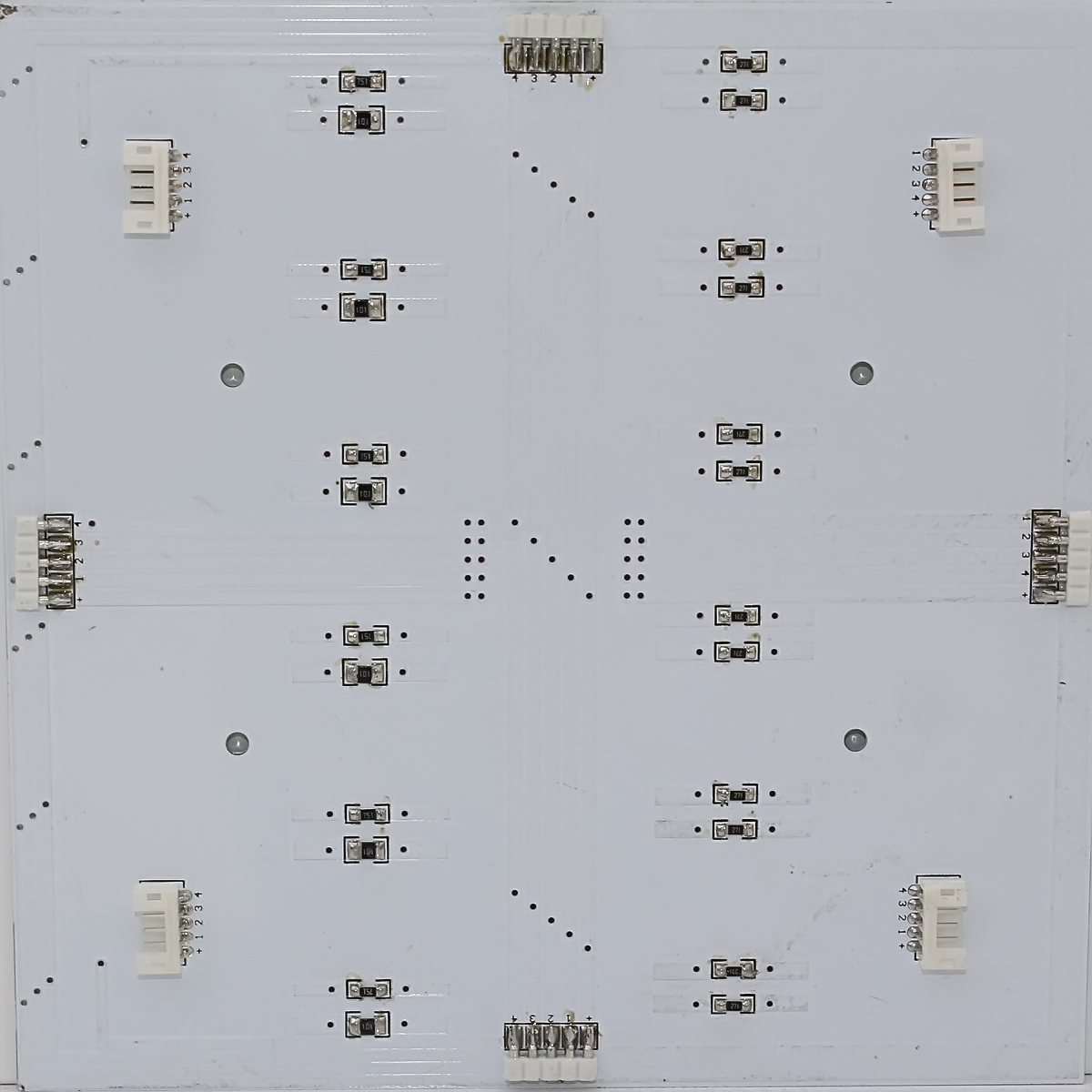

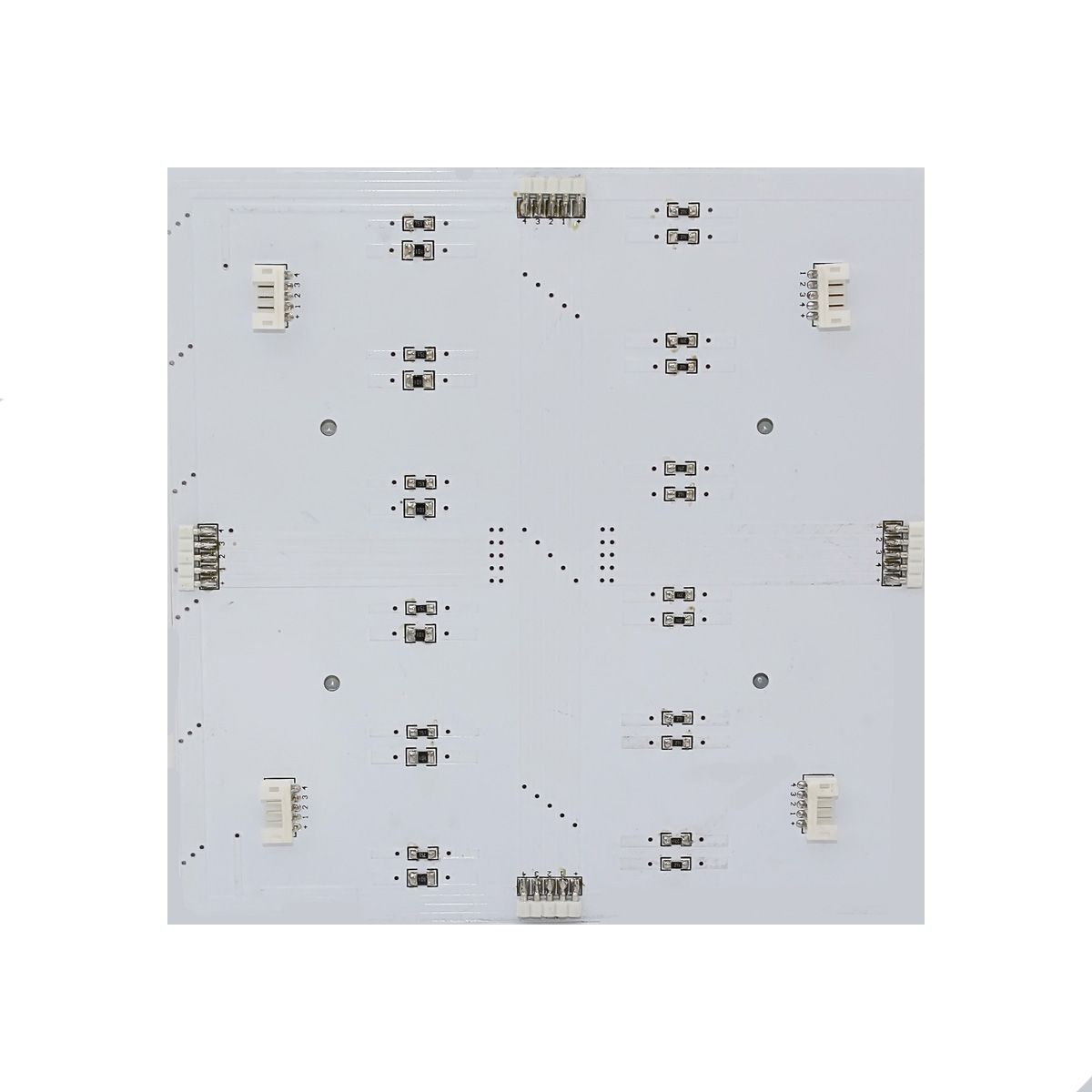

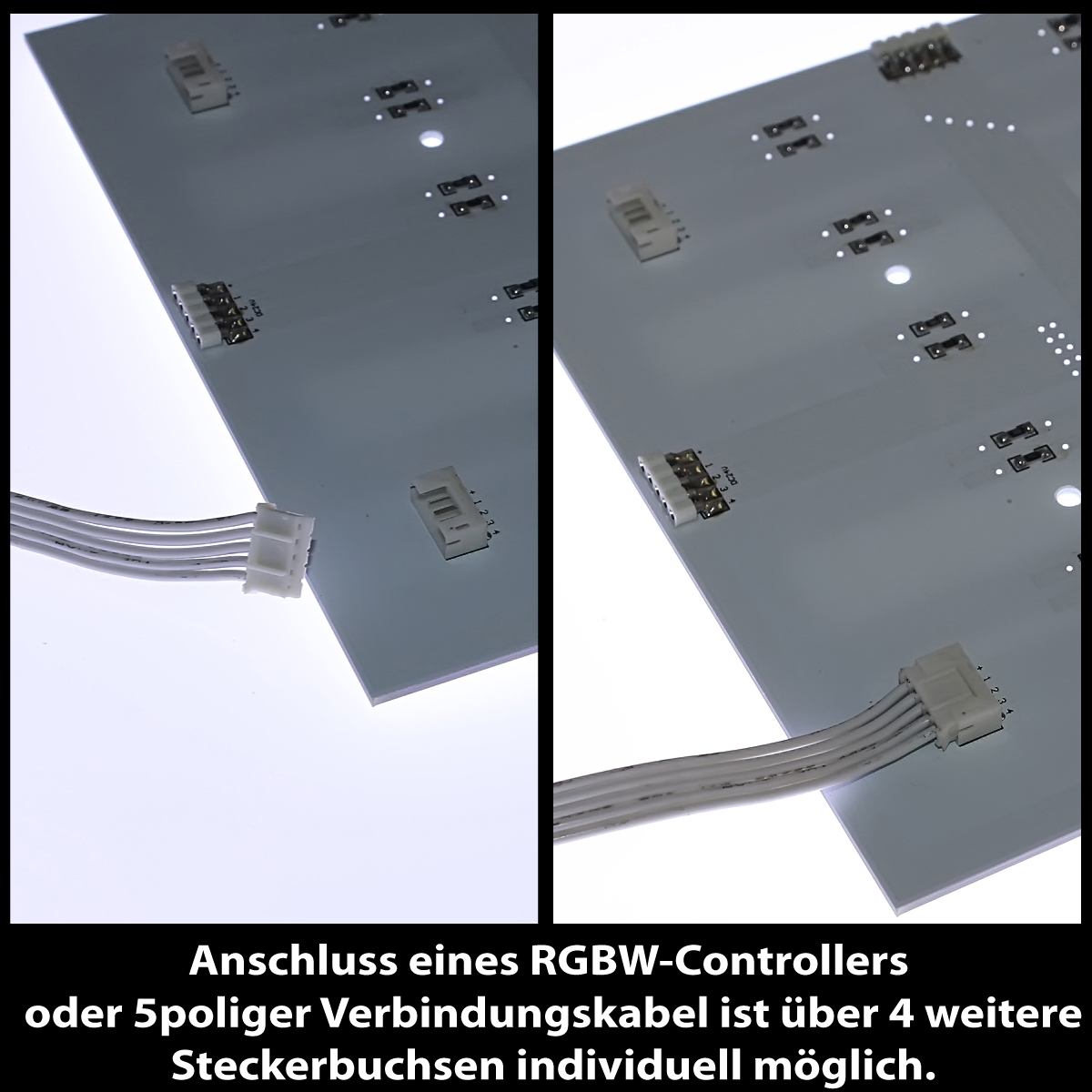

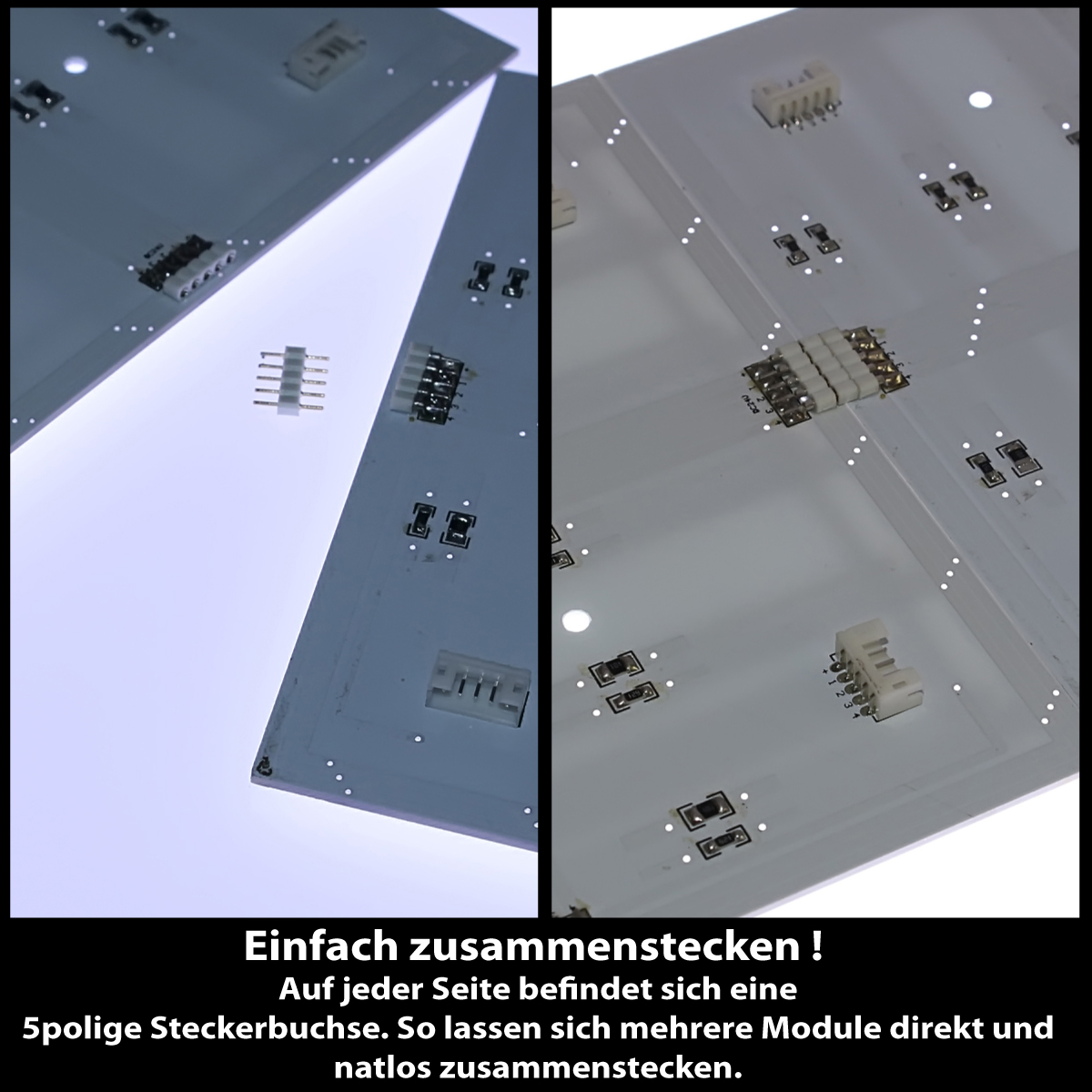

Auf jeder Seite des RGBWW LED Panels befindet sich jeweils eine 5polige Steckerbuchse. Eine Steckerbuchse ist für den Anschluss des RGBW-Controllers belegt.
Um mehrere LED Panel miteinander zu verbinden, stehen ihnen 3 weitere Steckerbuchsen zur Verfügung, die die Spannung vom ersten Panel weitergeben.
Sie können die Panel in beliebigen Mustern zusammenschließen und über nur einen RGBW LED Controller synchron betreiben.
Auch eine vollflächige und lückenlose Verlegung für die Wand oder die Decke ist möglich. Dazu stehen Ihnen 4 weitere 5polige Quick-Connect-Anschlussbuchsen für die direkte, lückenlose Verbindung zu Verfügung.
Beim Kauf mehrerer RGBWW-LED-Panel liefern wir die 30cm Verbindungskabel sowie die 5poligen Quick-Connect-Direktverbinder gratis mit dazu.
Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang. Passende 24V Netzteile finden Sie hier.
Anwendungsbereich:
Diese RGBWW Panel wurde entwickelt, um große Flächen gleichmäßig zu hinterleuchten. Die schmale Bauweise des Panels eignet sich hervorragend dafür, da diese kaum Platz benötigen und sehr einfach zu montieren sind.
Die Panel haben 4 Bohrungen. So können Sie die RGBWW Panel einfach am gewünschten Einsatzort verschrauben.
TIP: Eine Abdeckung mit satinierten oder diffusen Acrylplatten oder Glasscheiben optimiert die Lichtverteilung und Farbmischung.
Technische Daten
| Abmessung B x L: | 150mm x 150mm |
| Höhe: | 3mm ohne Steckerbuchsen, 8mm mit Steckerbuchsen |
| Spannung: | 24V DC |
| max. Leistung: | ca. 16.8Watt |
| Farbe: | Warmweiß (3000K - 3200K) und RGB |
| max. Lichtstrom: | ca. 830 Lumen Warmweiß und 320 Lumen RGB |
| Abstrahlwinkel: | 120° |
| Betriebsstrom ( typ.) je Modul: | ca. 700mA |
| zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Videos & Downloads
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Hinweise zur Installation und Stromversorgung:
- Um die RGBWW LED Module in Betrieb zu nehmen, benötigen Sie eine Spannung von 24V DC. Für bis zu 3 Module empfehlen wir unser " Netzteil stabilisiert - 24V DC 3A 72Watt. Für mehr als 3 und bis max. 7 Module können Sie das " Netzteil stabilisiert - 24V DC 5A 120Watt " einsetzen. Möchten Sie mehr als 7 Module gemeinsam betreiben, ist ein entsprechend stärkeres Netzteil einzusetzen.
- Zur Steuerung der Farben sowie der warmweißen LEDs bieten wir den hochwertigen "RGBW-LED-Controller & Dimmer mit Touch-Fernbedienung - 12V / 24V " an. Mit einem RGBW LED Controller bringen Sie diese RGBWW LED Module in der gewünschten Farbe zum Leuchten. Auch automatische Farbwechsel oder Überblend - Effekte sind möglich.
- Ab 10 Modulen in Reihe kann es zu Spannungsverlusten kommen. Die LEDs leuchten zum Ende zu unterschiedlich hell und nicht farbgleich.
- Um mehr als 10 Module mit einem RGBW Controller zu steuern, sollten Sie mehrere Stränge parallel (z.B. 2x8 Module) anschließen, also den Controller und das Netzteil mittig setzen. Um größere Flächen zu realisieren, können Sie auch zusätzlich diesen 4 Kanal-RGBW-LED-Verstärker und ein weiteres Netzteil zwischen mehrere RGBWW-LED-Module schalten. (z.B. RGBW-LED-Controller --- 10 RGBWW Module --- 4Kanal-RGBW-LED-Verstärker --- 10 RGBWW Module ----- usw.)
Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine weitaus höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
