- Set mit wasserfestem Installationskasten
- 8 Zonen Controller
- inklusive Touch Fernbedienung
- 12V bis 48V Spannung
- einfache Installation
Beschreibung

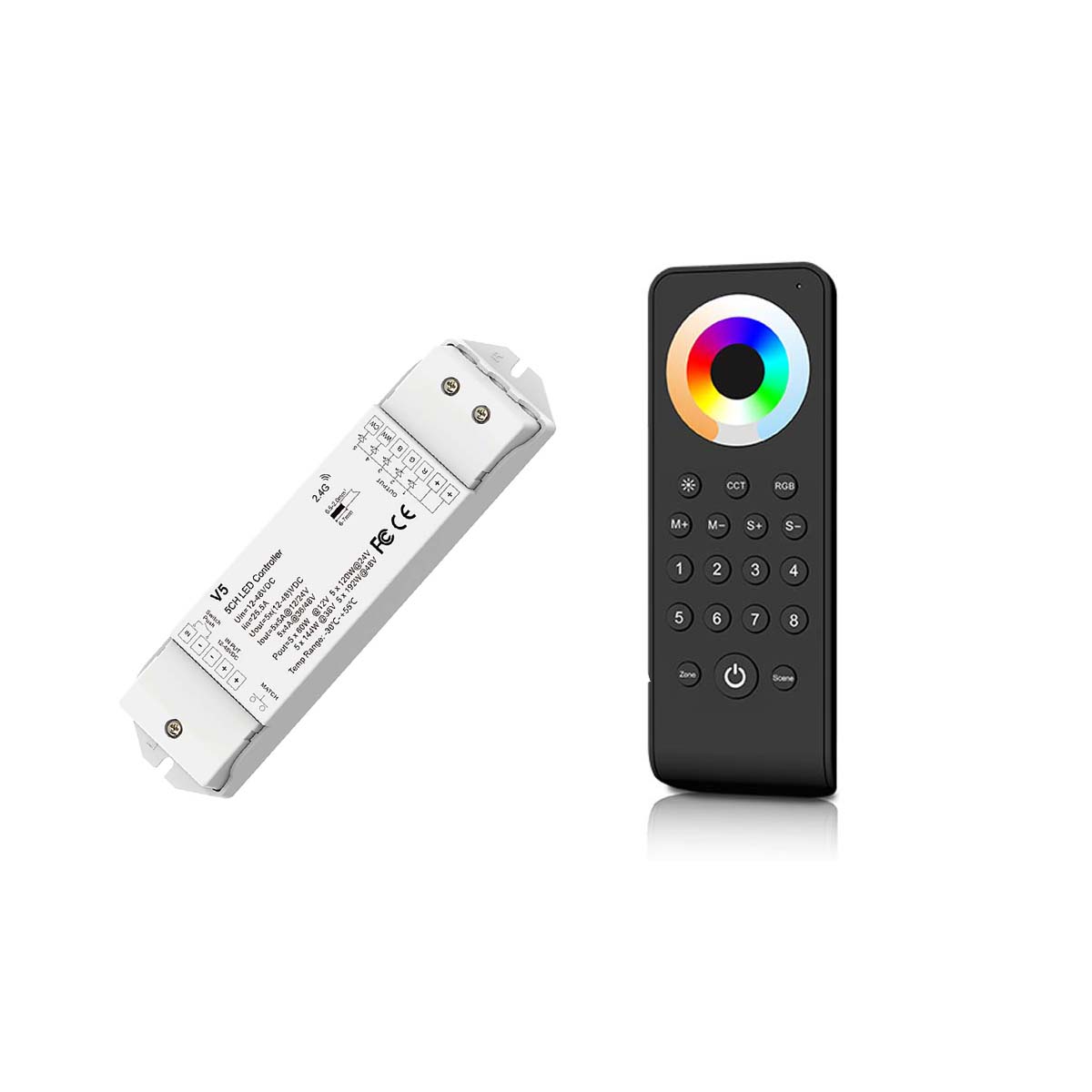

revoART, 8 Zonen Funk LED Controller - 5 Kanal - RGBWW - mit Fernbedienung - wasserfester Installationskasten
Unser Steuerungs-Set besteht aus einer 8 Zonen Funkfernbedienung und einem 5 Kanal Controller. Das Set ist kompatibel zu unseren 12V-48V LED-Streifen und mit Einzelzonen- oder Mehrzonen-RGB+CCT-Fernbedienungen. Die LED-Elemente können sowohl einfarbig als auch mehrfarbig sein.
Der V5 Controller akzeptiert bis zu 10 Fernbedienungen. Das Signal wird automatisch an einen weiteren Controller mit max. 30m Kontrollabstand übertragen. Die Synchronisierung von mehreren Controllern erfolgt selbständig. Über die Push Switch Funktion ist es möglich, den Controller über einen externen Schalter zu bedienen. Damit können Sie das LED-Element ein- oder ausschalten und im Bereich von 0%-100% dimmen. Der Controller wird mit 10 dynamischen Modi, sowie Flashfunktion und Lauflicht geliefert.
Mit der Fernbedienung können Sie einfach und bequem Ihre LED-Elemente steuern. Jede Zone kann einfarbige, zweifarbige, RGB, RGBW oder RGB+CCT LED darstellen. Mit dem Touch Wheel können Sie die Helligkeit, Farbtemperatur oder RGB-Farbe des aktuellen Bereiches ändern. Sie können über die Einstellung der RGB-Farben zwischen 24 statischen Farben wählen. Dimmen Sie ihre LED Elemente in bis zu 10 Stufen oder nehmen Sie Änderungen der Farbtemperatur im RGB/RGBW Bereich in 11 Abstufungen vor. Zudem können Sie über die Tasten 1-8 auch Szenen abrufen.

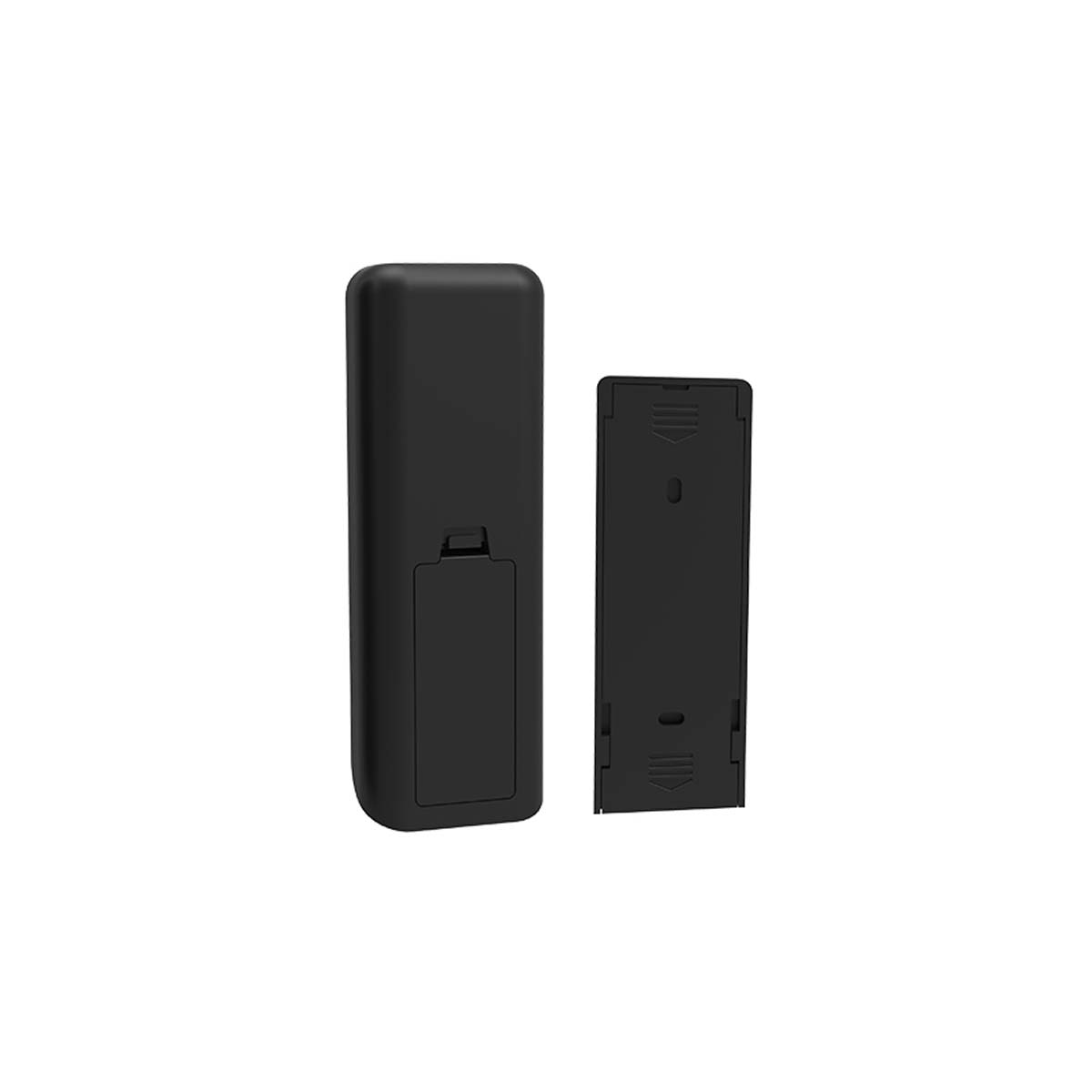

Die Fernbedienung wird mit einer Magnethalterung geliefert, welche an der Wand verschraubt oder verklebt werden kann. Das notwendige Installationsmaterial für die Halterung befindet sich im Lieferumfang. Unseren V5 Controller können Sie auch einzeln bestellen: V5 Controller

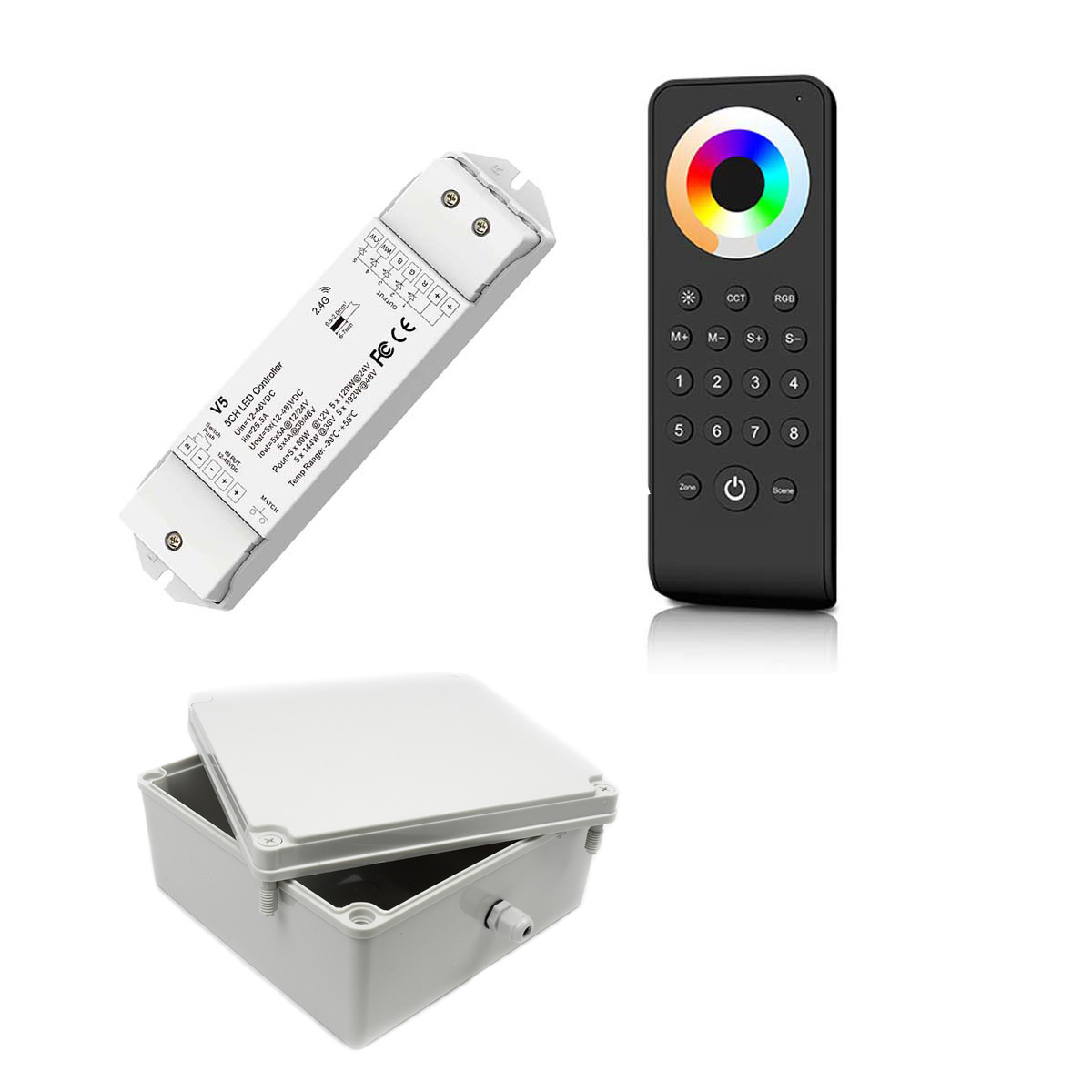

Lieferumfang:

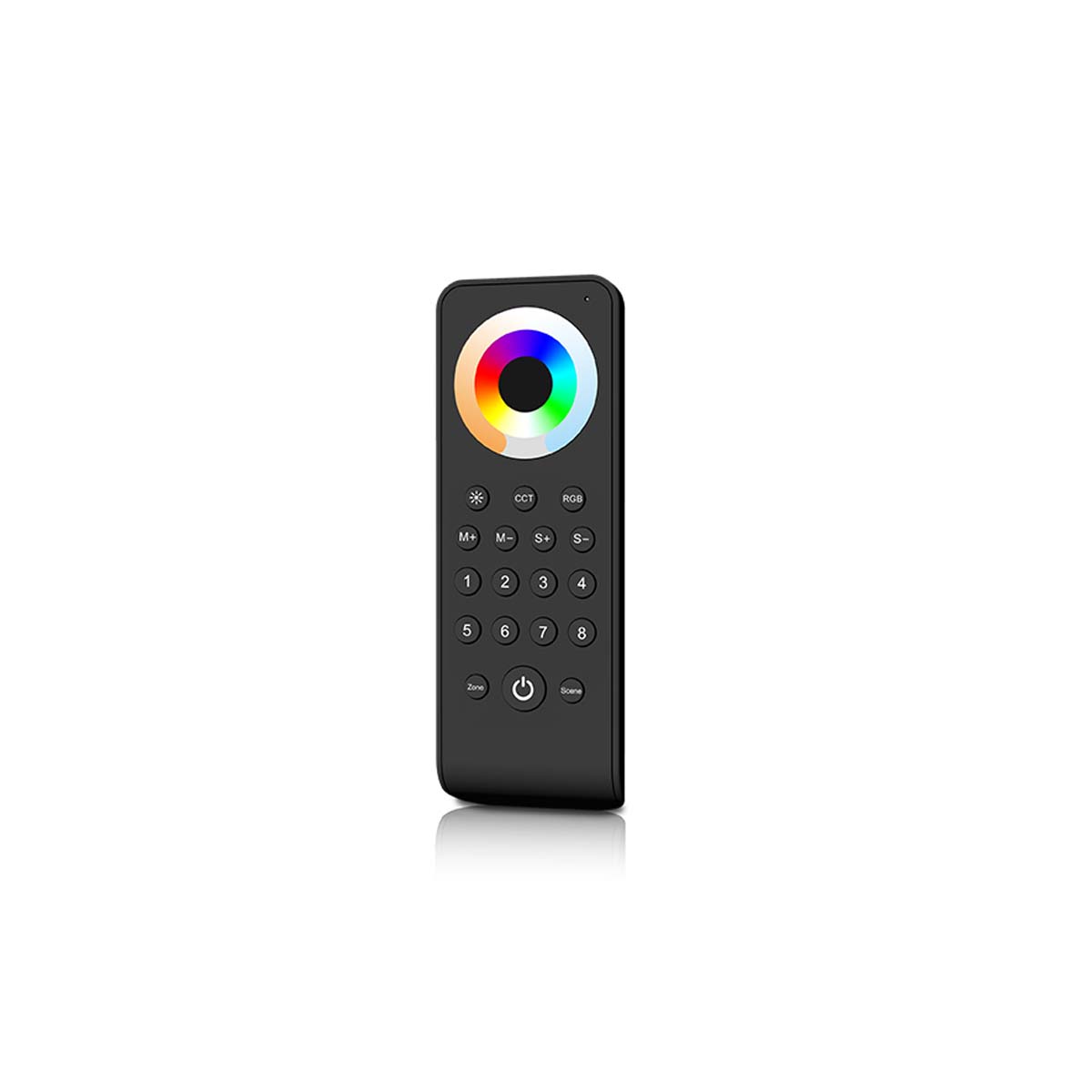

- 1 DR-25 8 Zonen Funk-Fernbedienung inkl. Magnethalterung und Befestigungsmaterial
- 1 V5 Controller

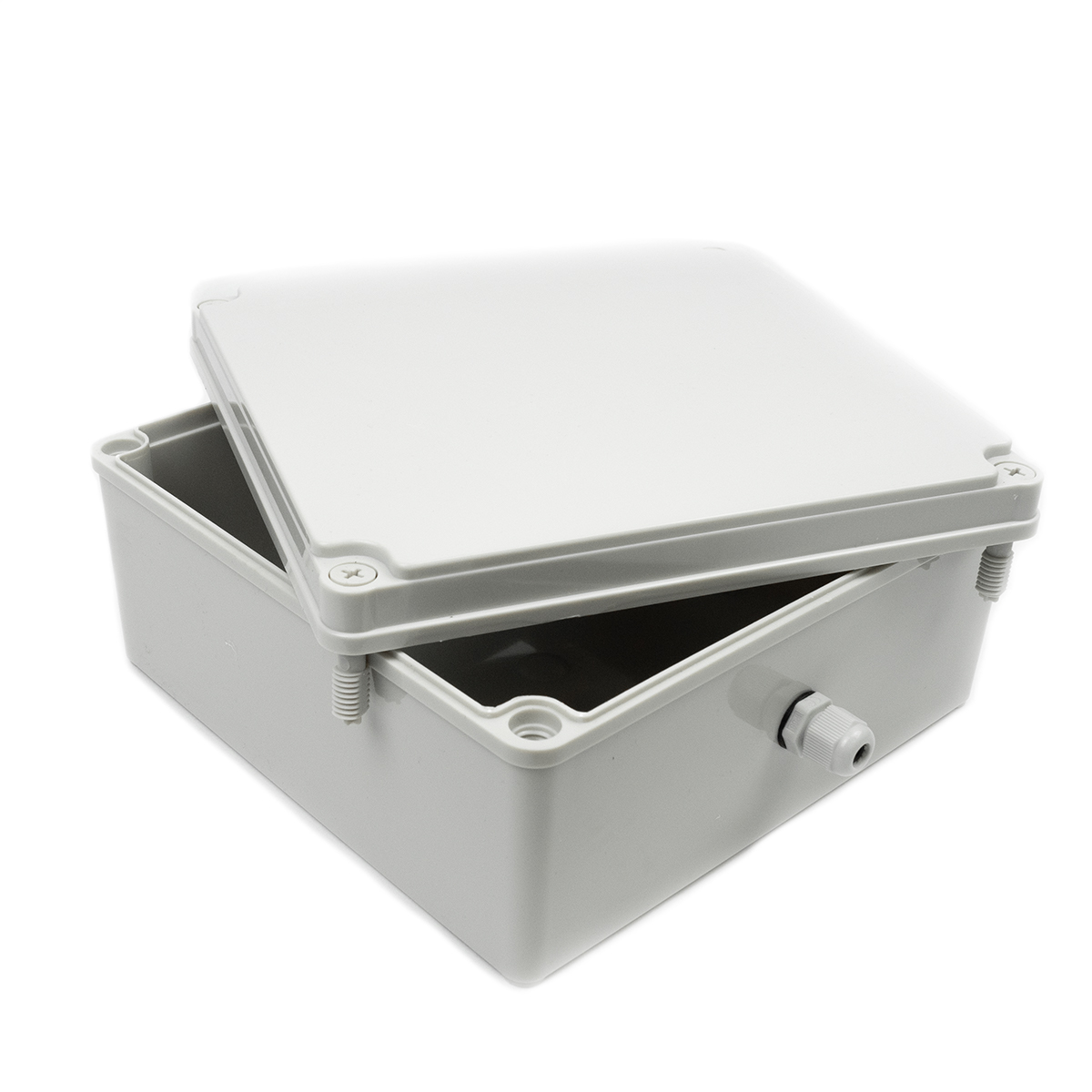

- 1 wasserfester Installationskasten
Technische Daten
Fernbedienung:
Abmessung Fernbedienung L x B x H: | 141mm x 50mm x 17,5mm |
Spannung: | 3V (2x AAA Batterie) |
Sendeleistung: | 6dBm |
Standby-Leistung: | 10uA |
Übertragungsfrequenz: | 2.4 GHz |
Standby-Zeit: | 1 Jahr |
Reichweite der Fernbedienung: | ca. 30m |
zulässige Umgebungstemperatur: | -30° bis + 55°C |
Schutzart: | IP 20 |
Controller:
Abmessung Controller L x B x H: | 175mm x 45mm x 27mm |
Spannung: | 12V DC - 48V DC |
Stromstärke: | 5A pro Kanal 12-24V; 4A pro Kanal 36-48V |
Leistung: | 5 x 60W bei 12V 5 x 120W bei 24V 4 x 144W bei 36V 4 x 192W bei 48V |
zulässige Umgebungstemperatur: | -20°C bis max. +60°C |
Schutzart: | IP 65 (Controller im wasserfesten Installationskasten) |
Installation
Verbinden Sie das LED-Element mit dem Controller. Achten Sie dabei auf die richtige Polung. Diese variiert je nach LED-Element. Verbinden Sie anschließend den Controller mit dem Netzteil.
Schließen Sie immer erst den Abnehmer (LED-Artikel) und danach die Stromversorgung an, da es sonst zu einem Kurzschluss kommen kann. Der Controller kann dadurch beschädigt oder zerstört werden. Trennen Sie das Netzteil vor dem Anschluss der Kabel vom Stromkreislauf.
Es stehen zwei Möglichkeiten zur Verfügung, um den Controller mit der Fernbedienung zu koppeln/entkoppeln.
Verwendung der Match-Taste des Controllers:
Koppeln:
Drücken Sie kurz die Matchtaste und dann sofort die Ein-/Aus-Taste (Fernbedienung für eine Zone) oder die Zonentaste (Fernbedienung für mehrere Zonen) auf der Fernbedienung. Die LED-Anzeige blinkt einige Male schnell, wenn der Abgleich erfolgreich war.
Entkoppeln:
Halten Sie die Übereinstimmungstaste 5 Sekunden lang gedrückt, um alle Übereinstimmungen zu löschen. Die LED-Anzeige blinkt einige Male schnell, was bedeutet, dass alle übereinstimmenden Fernbedienungen gelöscht wurden.
Verwendung der Power Restart Funktion:
Koppeln:
Schalten Sie den Empfänger aus und dann wieder ein. Wiederholen Sie den Vorgang. Drücken Sie sofort kurz die Ein-/Aus-Taste (Ein-Zonen-Fernbedienung) oder die Zonen-Taste (Mehr-Zonen Fernbedienung) 3-mal auf der Fernbedienung. Das Licht blinkt 3-mal, wenn der Abgleich erfolgreich war.
Entkoppeln:
Schalten Sie den Empfänger aus und dann wieder ein. Wiederholen Sie den Vorgang. Drücken Sie sofort kurz die Ein-/Aus-Taste (Fernbedienung für eine Zone) oder die Zonentaste (Fernbedienung für mehrere Zonen) 5-mal auf der Fernbedienung. Das Licht blinkt 5-mal, was bedeutet, dass alle übereinstimmenden Fernbedienungen gelöscht wurden.
