- Controller für bis zu 5 Kanal LED Produkte
- drahtlos fernbedienbar
- für RGB+CCT, RGBW, Dual Weiß, Single Weiß
- kompatibel von 12V bis 48V LED
Beschreibung

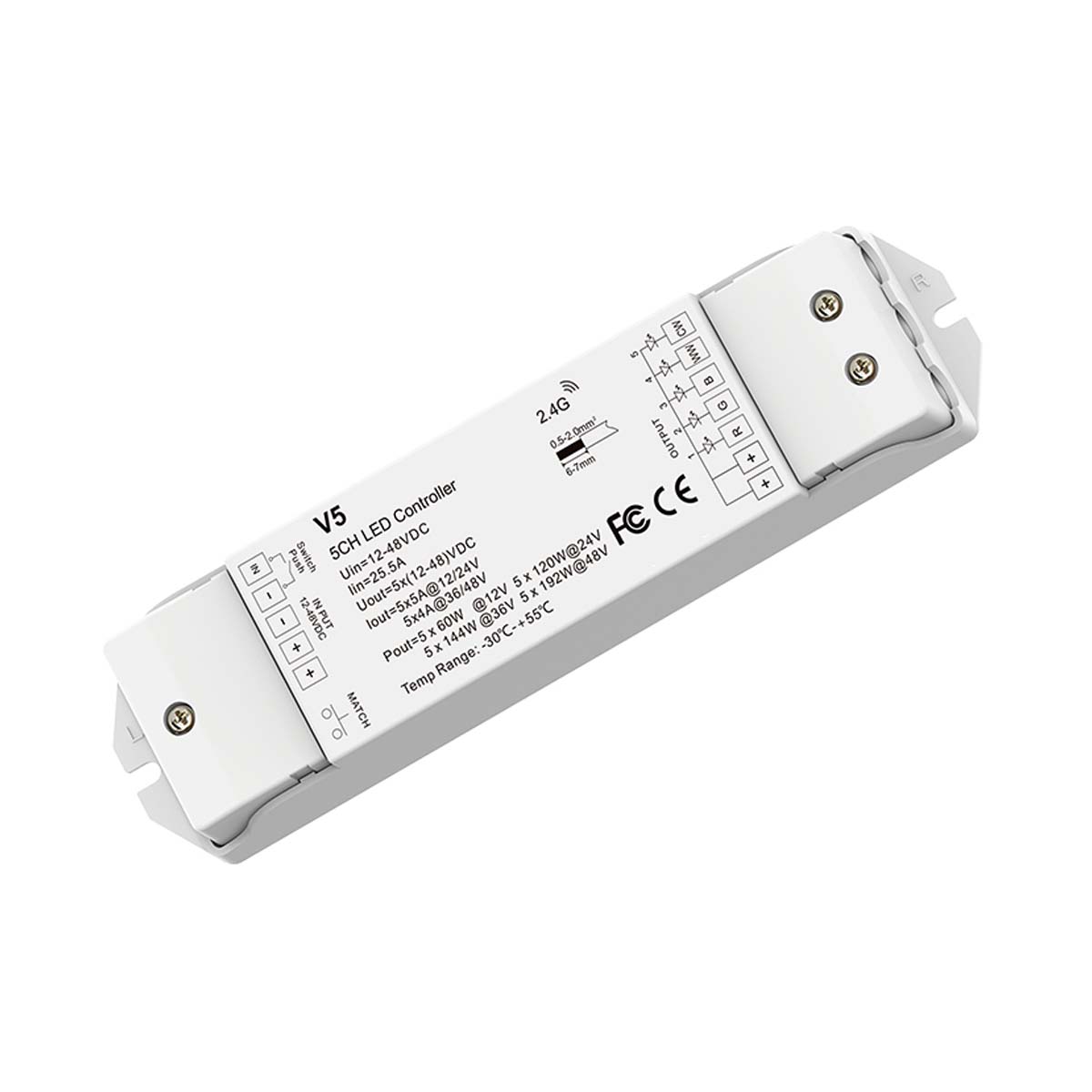

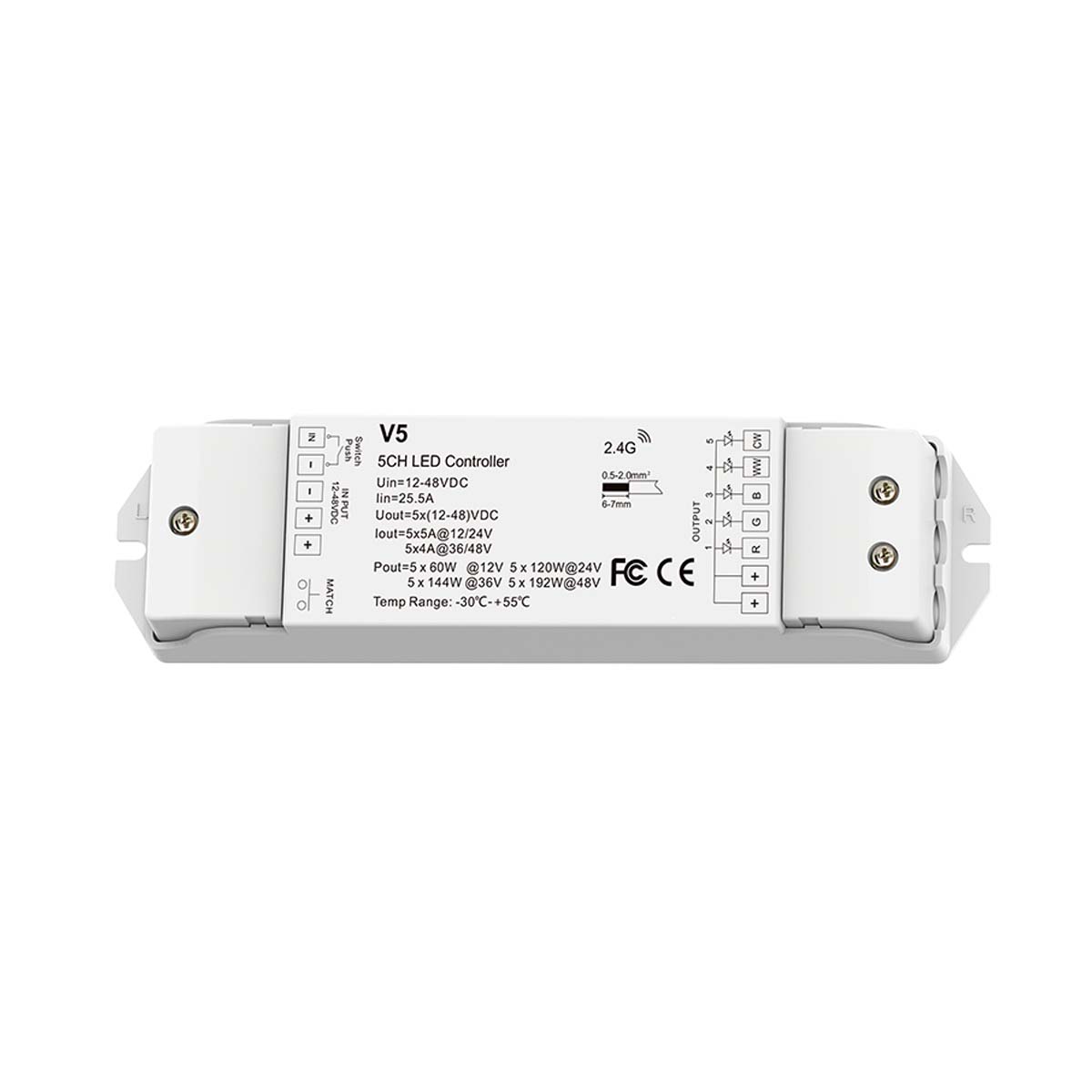

revoART, Funk LED Controller 12V - 48V - 5-Kanal - RGBWW
Unser V5 - 5-Kanal Controller (RGB+CCT / RGBW / Dual Weiß / Single Weiß) ist drahtlos fernbedienbar und kompatibel mit RF 2.4G Einzelzonen- oder Mehrzonen-RGB+CCT-Fernbedienungen. Darüber hinaus akzeptiert der Controller bis zu 10 Fernbedienungen. Das Signal wird automatisch an einen weiteren Controller mit max. 30m Kontrollabstand übertragen. Die Synchronisierung von mehreren Controllern erfolgt selbständig. Über die Push Switch Funktion ist es möglich, den Controller über einen externen Schalter zu bedienen. Damit können Sie das LED-Element ein- oder ausschalten und im Bereich von 0%-100% dimmen. Der Controller wird mit 10 dynamischen Modi, sowie Flashfunktion und Lauflicht geliefert.
Auswahl dynamischer Modus
- P01: RGB-Farbwechsel
- P02: RGB-Farbverlauf
- P03: Wechsel von 6 Farben
- P04: Farbverlauf von 6 Farben
- P05: Farbtemperatur glatt
- P06: RGB ein- und ausblenden
- P07: Rot ein- und ausblenden
- P08: Grün ein- und ausblenden
- P09: Blau ein- und ausblenden
- P010: Weiß ein- und ausblenden
Technische Daten
Abmessung Controller L x B x H: | 175mm x 45mm x 27mm |
Breite ohne Gehäuse: | 160mm |
Spannung: | 12-48 V DC |
Ausgangsstrom: | 5A pro Kanal 12-24V; 4A pro Kanal 36-48V |
Leistung: | 5 x 60W bei 12V, 5 x 120W bei 24V, 4 x 144W bei 36V, 4 x 192W bei 48V |
Ausgangstyp: | Konstante Spannung |
Eingangssignal: | RF 2.4GHz + Push Dim |
Abstand der Steuerung: | 30m (barrierefrei) |
Dimm-Graustufe: | 4096 (2^12) Stufen |
Dimm - Bereich: | 0-100% |
Dimm-Kurve: | logarithmisch |
PWM: | 1000Hz |
Zulässiger Temperaturbereich: | -30°C - +55°C |
Gehäusetemperatur (max.): | +85°C |
Schutzklasse: | IP 20 |
Videos & Downloads
IP Schutzklassen
Was ist zu beachten?
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Controller Teil 2
Mehrzonen Controller
Installation
Um eine Verbindung zwischen dem Controller und der Fernbedienung herzustellen, stehen zwei Optionen zur Verfügung. Ebenso können Sie diese Optionen nutzen, um die Fernbedienung vom Controller zu trennen.
Option 1 - Verbinden:
Drücken Sie kurz die Matchtaste und dann sofort die Ein-/Aus-Taste (Fernbedienung für eine Zone) oder die Zonentaste (Fernbedienung für mehrere Zonen) auf der Fernbedienung. Die LED-Anzeige blinkt einige Male schnell, wenn der Abgleich erfolgreich war.
Option 1 - Trennen:
Halten Sie die Übereinstimmungstaste 5 Sekunden lang gedrückt, um alle Übereinstimmungen zu löschen. Die LED-Anzeige blinkt einige Male schnell, was bedeutet, dass alle übereinstimmenden Fernbedienungen gelöscht wurden.
Option 2 - Verbinden:
Schalten Sie den Empfänger aus und dann wieder ein. Wiederholen Sie den Vorgang. Drücken Sie sofort kurz die Ein-/Aus-Taste (Ein-Zonen-Fernbedienung) oder die Zonen-Taste (Mehrzonen-Fernbedienung) 3-mal auf der Fernbedienung. Das Licht blinkt 3-mal, wenn der Abgleich erfolgreich war.
Option 2 - Trennen:
Schalten Sie den Empfänger aus und dann wieder ein. Wiederholen Sie den Vorgang. Drücken Sie sofort kurz die Ein-/Aus-Taste (Fernbedienung für eine Zone) oder die Zonentaste (Fernbedienung für mehrere Zonen) 5-mal auf der Fernbedienung. Das Licht blinkt 5-mal, was bedeutet, dass alle übereinstimmenden Fernbedienungen gelöscht wurden.
