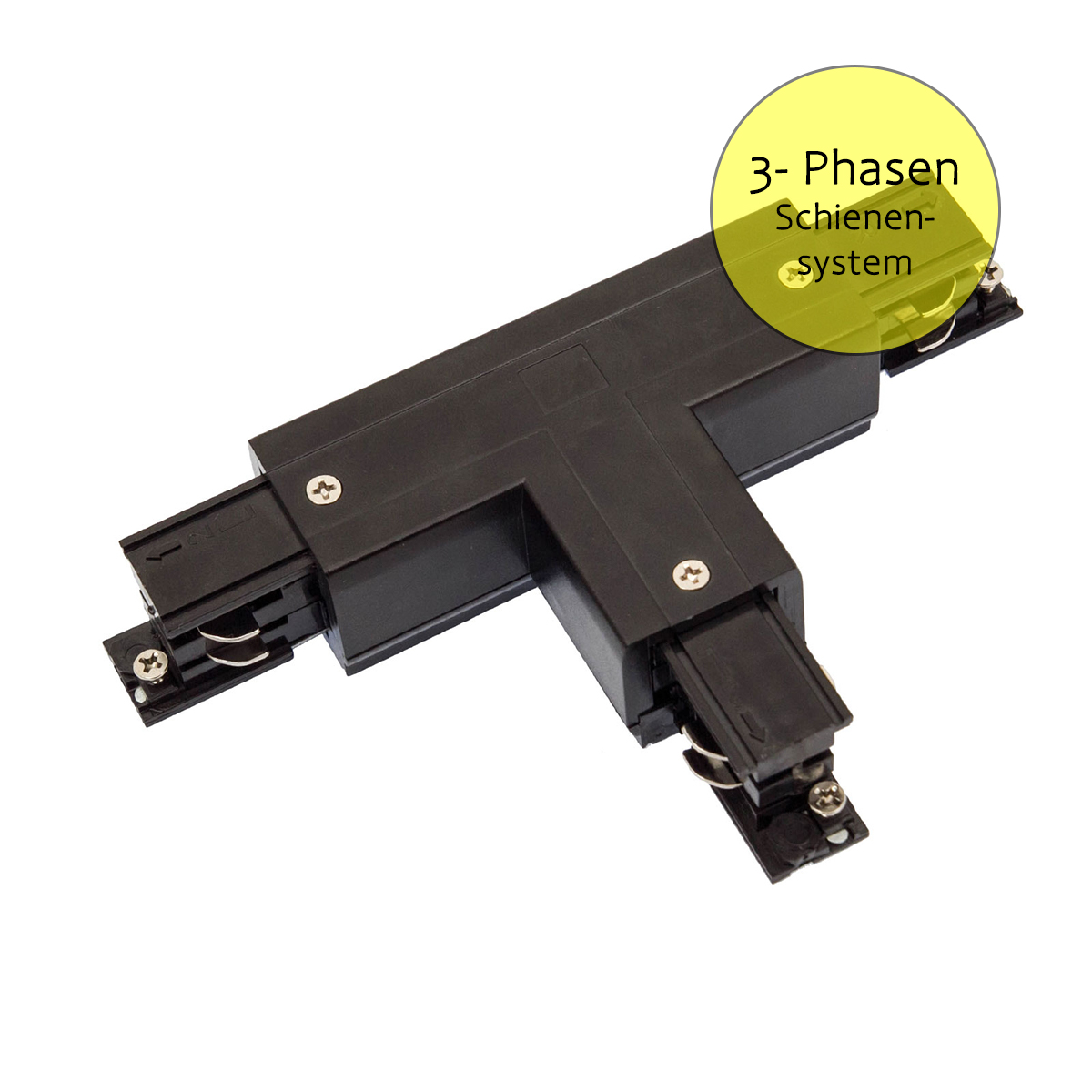

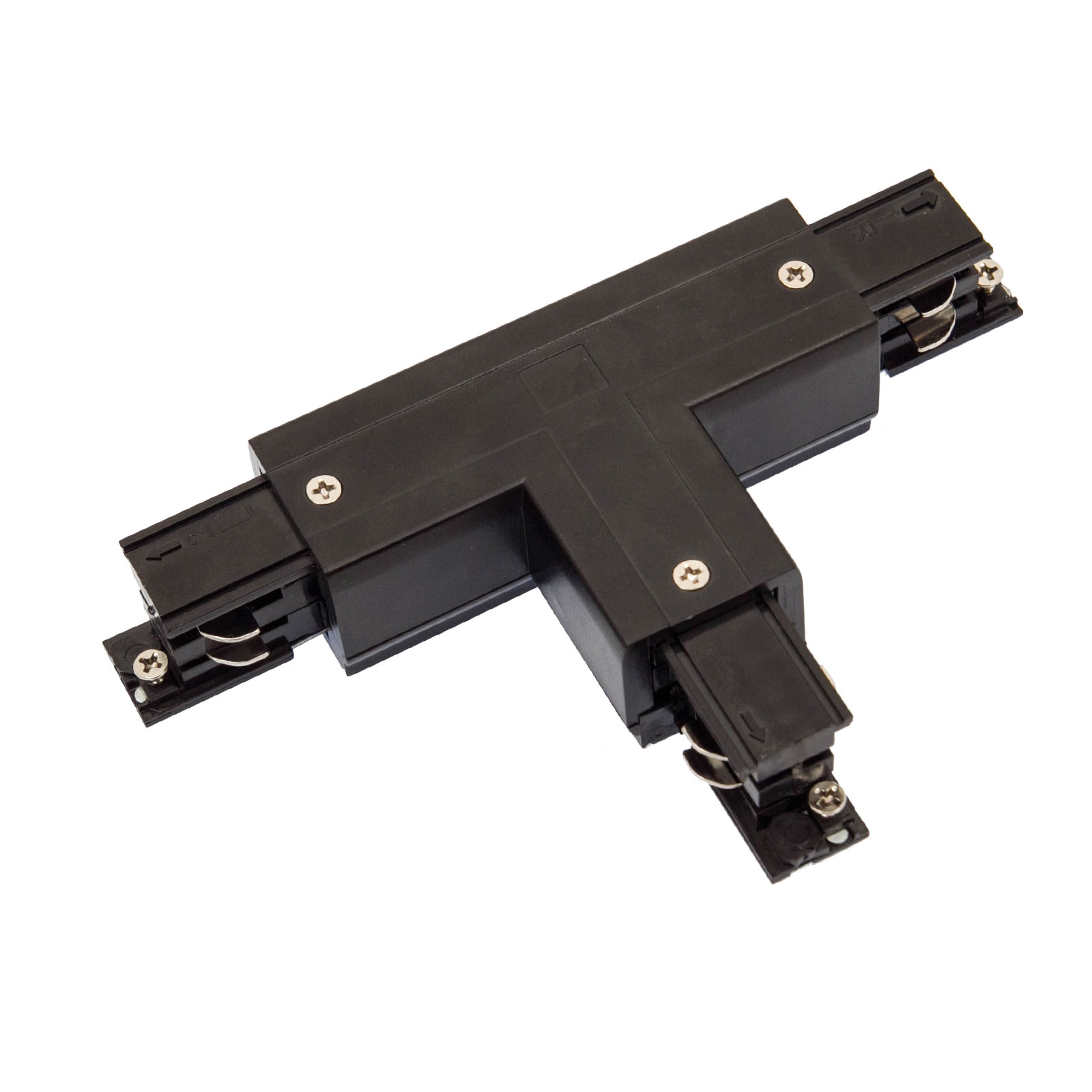

T - Verbinder für 3-Phasen-Stromschienensystem - Schutzleiter

Artikel-Nr.: SP-TR-Z-04-BLK

14,65 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 5-7 Werktage

Beschreibung: Mit dem T-Verbinder lassen sich die 3-Phasen-Schienen zu einem Tracklightsystem... mehr

Menü schließen

Beschreibung

revoART, T - Verbinder für 3-Phasen-Stromschienensystem - Schutzleiter innen rechts, schwarz

Mit dem T-Verbinder lassen sich die 3-Phasen-Schienen zu einem Tracklightsystem verbinden.

Folgende Schienen empfehlen wir Ihnen für die Installation ihres Stromschienensystems:

3-Phasen-Stromschiene-230v-1m-schwarz

3-Phasen-Stromschiene-230v-2m-schwarz

Was ist ein 3-Phasenstrom-Schienensystem? Was gibt es bei der Planung zu beachten?

Bei einem 3-Phasen-Stromschienensystem stehen Ihnen 3 Stromkreise zur Verfügung. Diese sind mit je 16A belastbar und einzeln schaltbar. Damit haben Sie die Möglichkeit in einem Raum 3 Beleuchtungsszenarien zu erstellen. So können Sie den ersten Stromkreis der Hauptbeleuchtung zuordnen, den zweiten für die Ambientebeleuchtung nutzen und den 3. Stromkreis zur Objektbeleuchtung verwenden.

Bei der Planung Ihres 3-Phasen-Stromschienensystem entscheiden Sie sich zunächst für die gewünschte Länge, Form und Farbe.

Für die Formgestaltung stehen Ihnen verschiedene Verbinder und Endstücke zur Verfügung:

Längsverbinder:	Verbindung von zwei Stromschienen
L-Verbinder:	Verbindung im 90° Winkel von 2 Stromschienen
T-Verbinder:	Verbindung im 90° Winkel von 3 Stromschienen
X-Verbinder:	Verbindung im 90° Winkel von 4 Stromschienen

Wählen Sie den passenden Einspeiser (Mitteleinspeisung, Endeinspeisung). Dieser wird für den Stromanschluss benötigt. Beachten Sie bei der Wahl der Einspeiser und Verbinder immer die Lage des Schutzleiters (Schutzleiter rechts, Schutzleiter links). 3-Phasen-Stromschienensysteme sind asymmetrisch. Das bedeutet der Schutzleiter wird auf einer Seite des Schienenprofils mitgeführt. Mit der Endkappe wird das offene Ende der Stromschiene geschlossen.

Checkliste benötigter Produkte:

3-Phasen Stromschienen
3-Phasen Einspeiser
3-Phasen Verbinder
3-Phasen Endkappe
3-Phasen Schienenleuchten mit Leuchtmittel

Technische Daten

Schutzleiter:	innen, rechts
Gehäusefarbe:	Schwarz
Material:	Kunststoff
Spannung:	230V
zulässige Umgebungstemperatur:	-20°C bis max. +40°C
Schutzart:	IP 20
Gewicht:	0,16kg

Installation

Der Anschluss darf nur durch eine ausgebildete Fachkraft, unter Berücksichtigung der VDE-Richtlinien, erfolgen.
