Einbau Funk LED Controller – 3 Kanal – RGB

Einbau Funk LED Controller – 3 Kanal – RGB

Artikel-Nr.: G-52

3 Kanal RGB Funk Controller
für 12V bzw. 48V RGBW LED Produkte
inkl. Fernbedienung zur Wandmontage

50,00 € 31,90 € -36.2%

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 5-7 Werktage

Dieses RGB-LED-Controller-SET mit gemeinsamer Anode ist kompatibel zu allen unseren steuerbaren... mehr

Menü schließen

Beschreibung

Einbau Funk LED Controller – 3 Kanal – RGB

Dieses RGB-LED-Controller-SET mit gemeinsamer Anode ist kompatibel zu allen unseren steuerbaren 12V bzw. 48V RGB-LED Produkten.

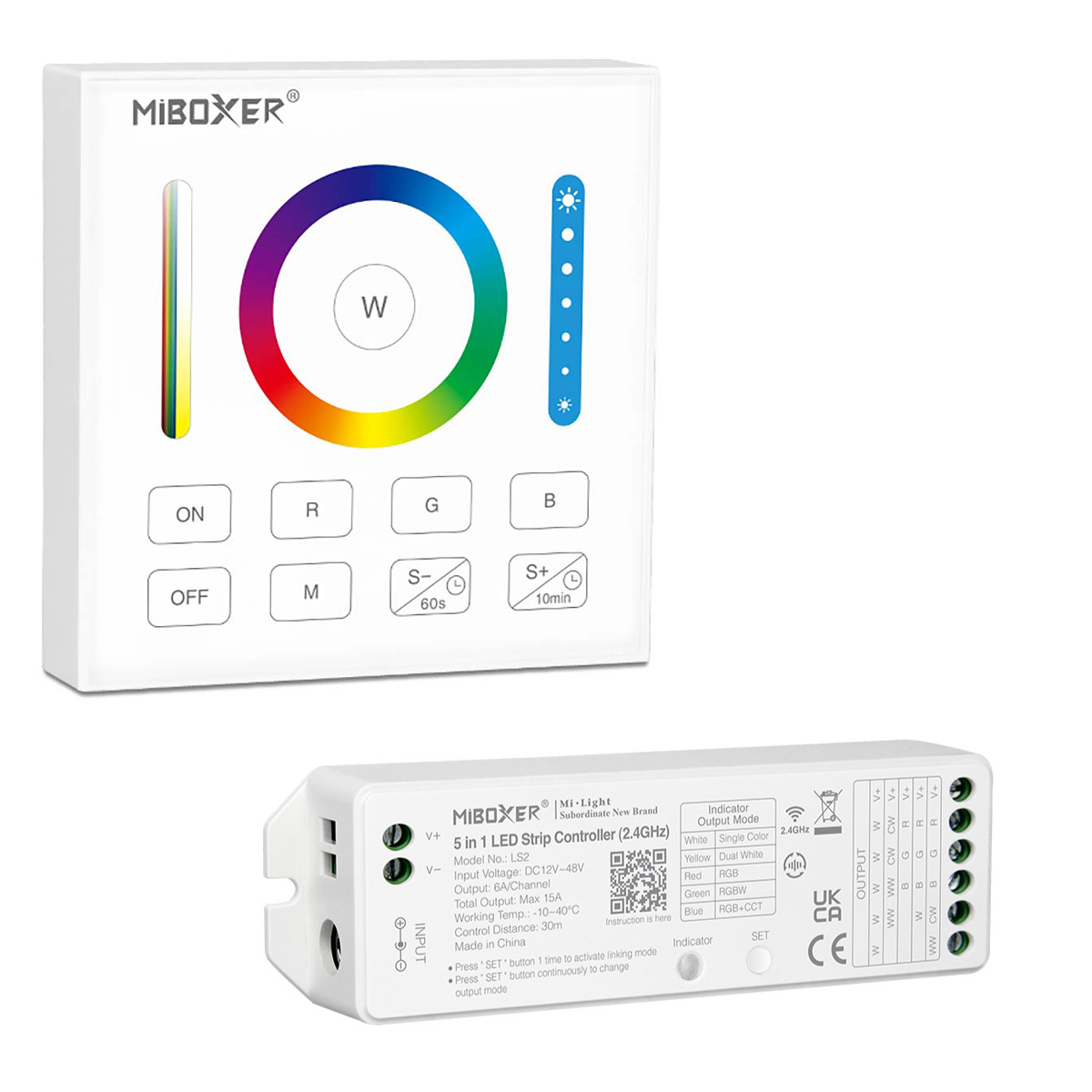

Das RGB-Controller-Set beinhaltet:

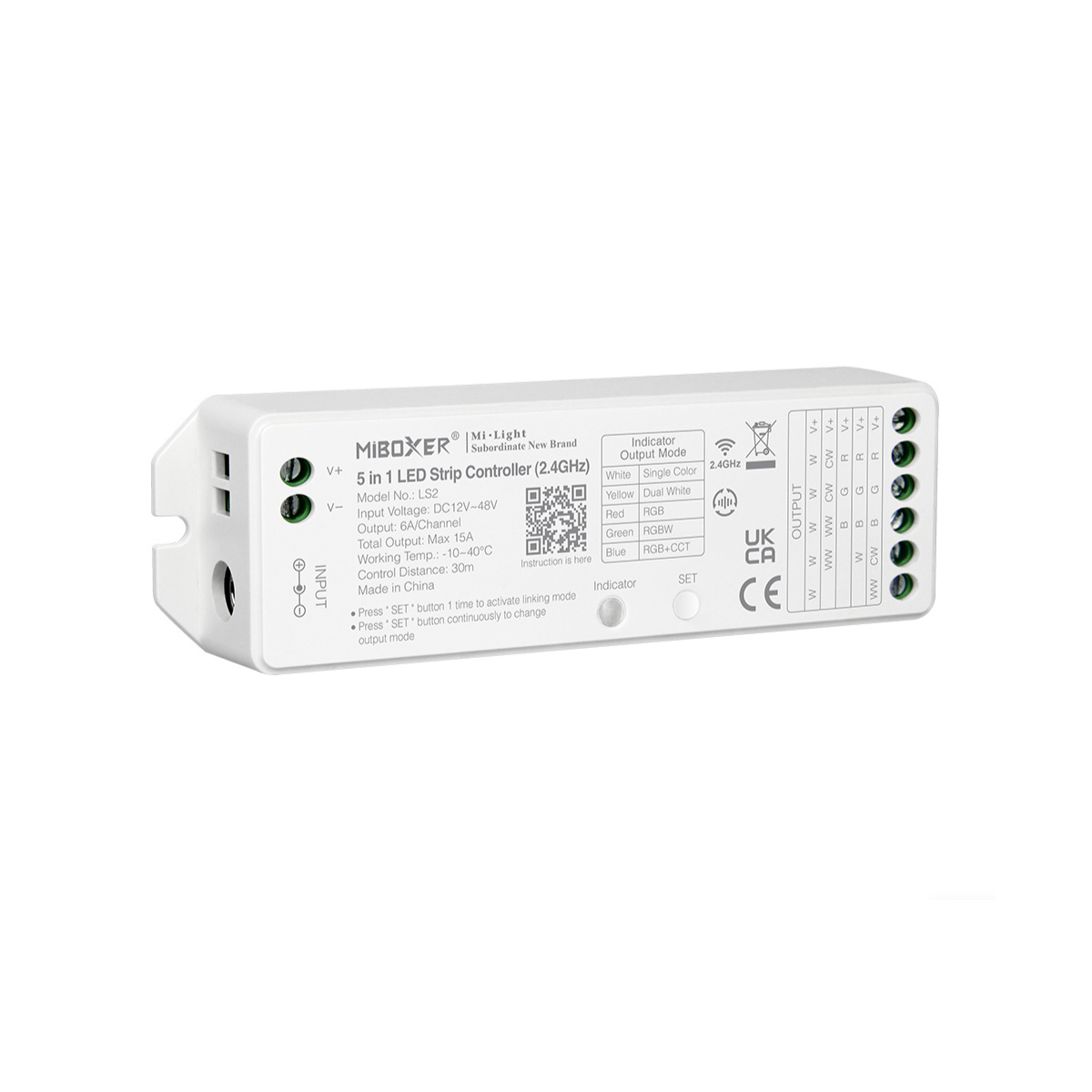

1 RGB Controller (wird zwischen Netzteil und RGB-LEDs montiert)

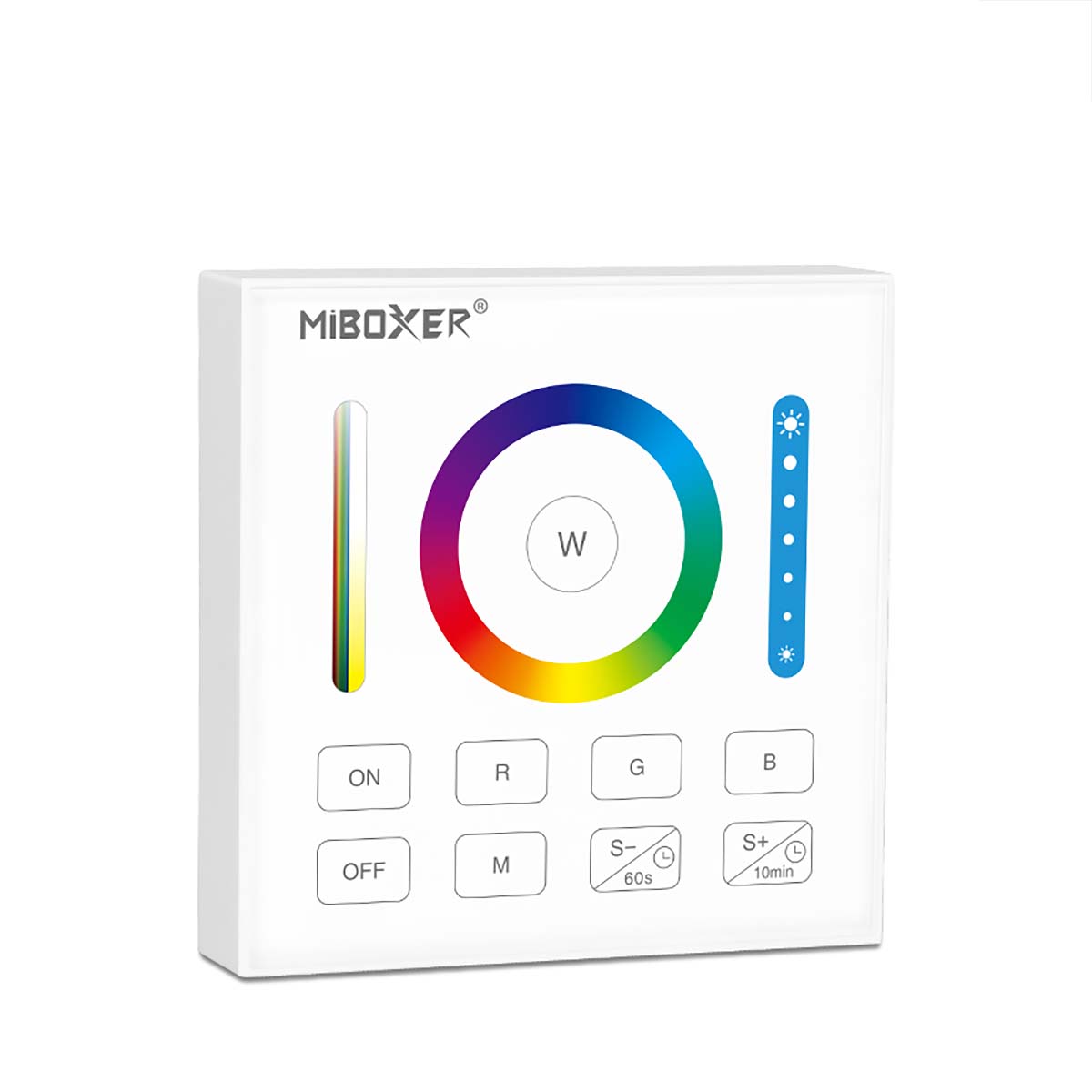

1 Funk-Fernbedienung als Bedienpanel zur Wandmontage
1 Montageplatte

dank der Memoryfunktion des Dimmers wird die letzte Einstellung beim Ausschalten sowie bei Stromunterbrechung gespeichert. Der Controller merkt sich die letzte Einstellung und startet mit Dieser bei erneuter Inbetriebnahme
ein Signalton bestätigt Eingaben am Gerät
das Ein- und Ausschalten erfolgt langsam im Fade-Modus
Nachtlichtfunktion
Abschaltautomatik über die Tasten 60S oder 10min

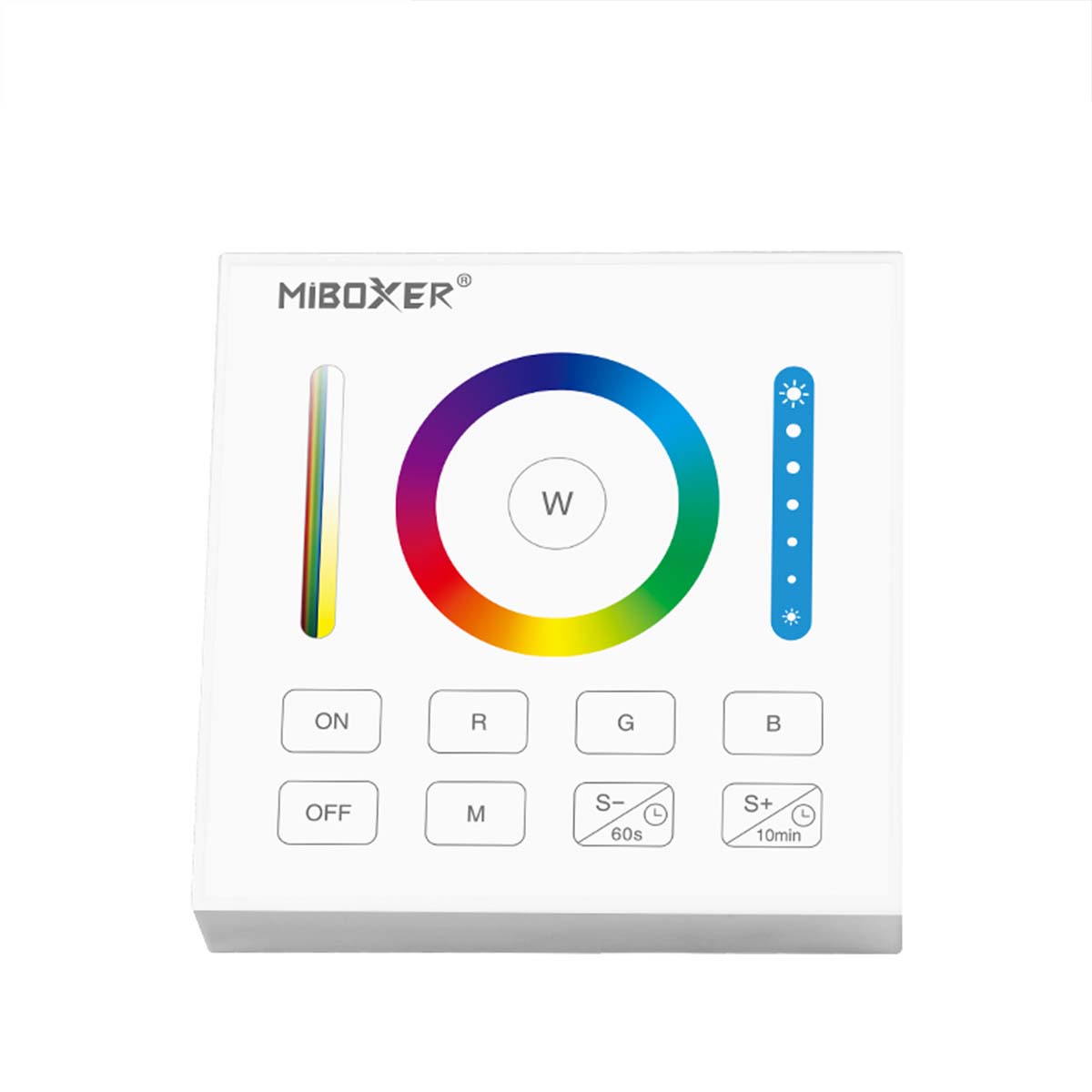

Es verfügt über eine Funk-Fernbedienung mit Farbrad zur manuellen Auswahl der gewünschten Leuchtfarbe sowie über 9 vorprogrammierte Farbwechselprogramme. Je nach Programm können Sie die Helligkeit stufenlos einstellen und die Laufgeschwindigkeit verändern.
Über den farbigen Balken links neben dem Farbkreis kann die Sättigung der Farben reduziert oder erhöht werden. Es wird dann Weiß zur eingestellten Farbe hinzugemischt. Somit lassen sich tolle Weißtöne erzeugen.
Rechts neben dem Farbkreis können Sie dimmen.
Rot, grün, blau und weiß können Sie direkt über Tasten einschalten. Alle anderen Farben steuern Sie mit dem Finger über das Farbrad.
Bei eingestelltem Dauerlicht (kein automatisches Programm) können Sie über die Tasten 60s und 10min verzögerte Ausschaltzeiten aktivieren.
Weiß wird bei RGB-LEDs immer aus rot, grün und blau gemischt.

Über die Programmauswahl-Taste (M) können Sie folgende 9 Farbwechselprogramme auswählen:

P01 - das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P02 - Leuchtfarbe weiß - auf- und abschwellend mit weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P03 - rot, grün und blau werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P04 - rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P05 - alle Farben springen mit hartem Übergang in zufälliger Reihenfolge - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P06 - rot wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P07 - grün wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P08 - blau wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P09 - weiß wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar

Bei diesem RGB-Controller SET können Sie auch mehrere Controller zusammen mit nur einer Fernbedienung synchron steuern ( im Umkreis von 30 Metern ), oder Sie können mehrere Controller mit mehreren Fernbedienungen jeweils separat bedienen. Somit kann z.B auch eine Wechselschaltung realisiert werden.

Sie benötigen zur Stromversorgung des Controllers ein Netzteil mit 12V bzw. 48V DC. Welche Spannung Sie benötigen, ist abhängig von der Spannungsvorgabe für den zu betreibenden RGB-LEDs. Die Funk-Fernbedienung wird mit Batterien betrieben.;

Die RGB-LEDs werden an die 4-polige Schraubklemme + R G B des Controllers angeschlossen. Ein 4-poliges Verbindungskabel (20 cm) zu den RGB-LEDs ist im Lieferumfang enthalten oder wird am Controller montiert (bei gleichzeitigem Kauf der entsprechenden RGB-LEDs). Um das Anschlusskabel zu verlängern können Sie dieses Verbindungskabel anstecken. Über die Schraubklemmen ist auch ein Parallelanschluss mehrerer Abnehmer möglich.

Technische Daten

Abmessung Controller L x B x H:	97mm x 37mm x 28mm
Abmessung Fernbedienung L x B x H:	86mm x 16mm x 86mm
Arbeitsspannung:	12V DC bis 48V DC
max. Leistung:	3 x 6A (max. 15A)
Reichweite der Fernbedienung:	ca. 30m

Videos & Downloads

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

LED Gesamtsystem Teil 1

Installationshinweise

Installation

Zum Betrieb der Fernbedienung benötigen Sie 2 x handelsübliche AAA Batterien. Die Batterien gehören nicht zum Lieferumfang.

Montage der Funk-Bedienung an der Wand:

Bei Unterputzdosen schrauben Sie die Montageplatte in die Bohrungen der Unterputzdose.
Bei einer Wandmontage ohne Dose bohren Sie Löcher in die Wand und schrauben Sie die Montageplatte am Wunschort fest.

Die herausstehende Nase der Montageplatte muss nach hinten und nach unten zeigen.

Setzen Sie das Steuerpanel mit der oberen, inneren Kante auf die Montageplatte auf. Die zwei oberen Nasen am Panel müssen in den zwei Einkerbungen der Grundplatte liegen.
Dann drücken Sie den Controller schräg nach unten auf die Montageplatte. Die untere Nase der Montageplatte rastet dann am Panel ein.

Möchten Sie das Panel abnehmen (z.B. für den Batterietausch), dann drücken Sie einen kleinen Schraubenzieher vorsichtig in die untere Einkerbung bis sich der Controller löst.

Schließen Sie immer erst den Abnehmer (LED-Artikel) und danach die Stromversorgung an, da es sonst zu einem Kurzschluss kommen kann. Der Controller kann dadurch beschädigt oder zerstört werden. Trennen Sie das Netzteil vor dem Anschluss der Kabel vom Stromkreislauf. Verwenden Sie den Artikel nur in trockenen Bereichen oder schützen Sie ihn vor Feuchtigkeit. Niemals direkt an 230V anschließen.
