- 3 Kanal RGB Controller
- 4 Zonen steuerbar
- inkl. Touch Fernbedienung
- kompatibel zu 12V und 48V Streifen und Leisten
Beschreibung

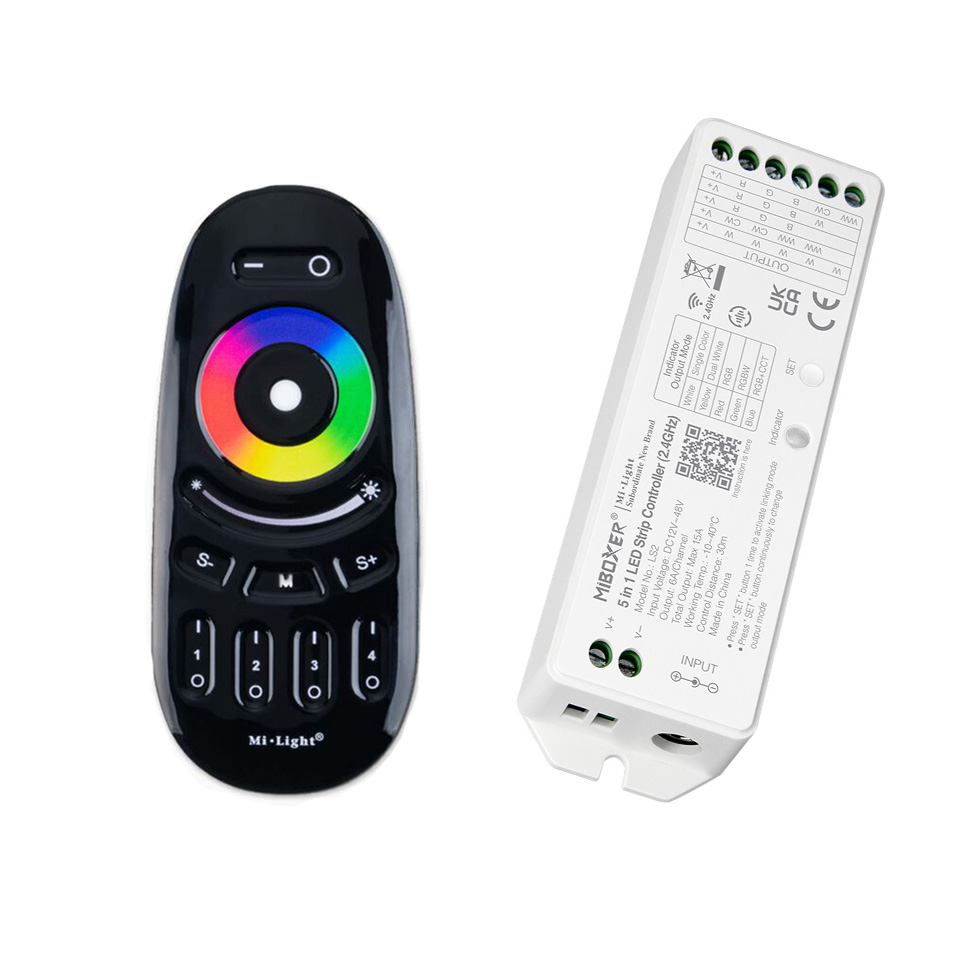

revoART, 4 Zonen Funk LED Controller - black line - 3 Kanal - RGB - mit Touch-Fernbedienung
Sie können mit diesem RGB-Controller bis zu 4 verschiedene Bereiche voneinander getrennt oder gemeinsam steuern (z.B. 4 voneinander getrennte Vitrinen oder Regale).
Jedem Bereich wird auf der Fernbedienung eine eigene Zonen-Taste auf der Fernbedienung zugewiesen.
Über die Master-Taste können auch alle 4 Bereiche gleichzeitig ein- und ausgeschaltet sowie gesteuert werden.
Pro Bereich brauchen Sie einen eigenen Controller sowie jeweils das passende Netzteil.
Wählen Sie rechts bei "Anzahl Zonen" die gewünschte Menge an Controllern aus.
Passende Netzteile müssen Sie abhängig vom LED-Produkt separat dazu bestellen.
Dieser RGB-LED-Controller mit gemeinsamer Anode ist kompatibel zu allen unseren steuerbaren 12V bzw. 48V RGB-LED Artikeln.
Er verfügt über eine Funk-Fernbedienung mit Farbrad zur manuellen Auswahl der gewünschten Leuchtfarbe sowie über 9 vorprogrammierte Farbwechselprogramme. Je nach Programm können Sie die Helligkeit in 8 Stufen einstellen und die Laufgeschwindigkeit verändern.
Über die Programmauswahl-Taste können Sie folgende Farbwechselprogramme auswählen:
P01 - rot, grün, blau und weiß werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P02 - rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P03 - rot, grün, blau; pink und weiß werden mit blinkend nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P04 - rot blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P05 - grün blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P06 - blau blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P07 - das gesamte Farbspektrum ( rot, pink, blau, cyan, grün, gelb, orange, weiß ) werden mit weichem und hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P08 - das gesamte Farbspektrum ( rot, pink, blau, cyan, grün, gelb, orange, weiß ) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P09 - weiß auf- und abschwellend - dimmbar - Geschwindigkeit veränderbar
Möchten Sie weiß als Dauerlicht einstellen, dann drücken Sie auf der Fernbedienung die EIN-Taste für 1 Sekunde.
Für alle Zonen gleichzeitig die Master EIN-Taste - für einzelne Zonen (1 - 4) die jeweilige EIN-Taste der gewünschten Zone.
Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird das zuletzt ausgewählte Programm / Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter.
Sie benötigen zur Stromversorgung ein Netzteil mit 12V bzw. 48V DC. Welche Spannung Sie benötigen, ist abhängig von der Spannungsvorgabe für den zu betreibenden Artikel.

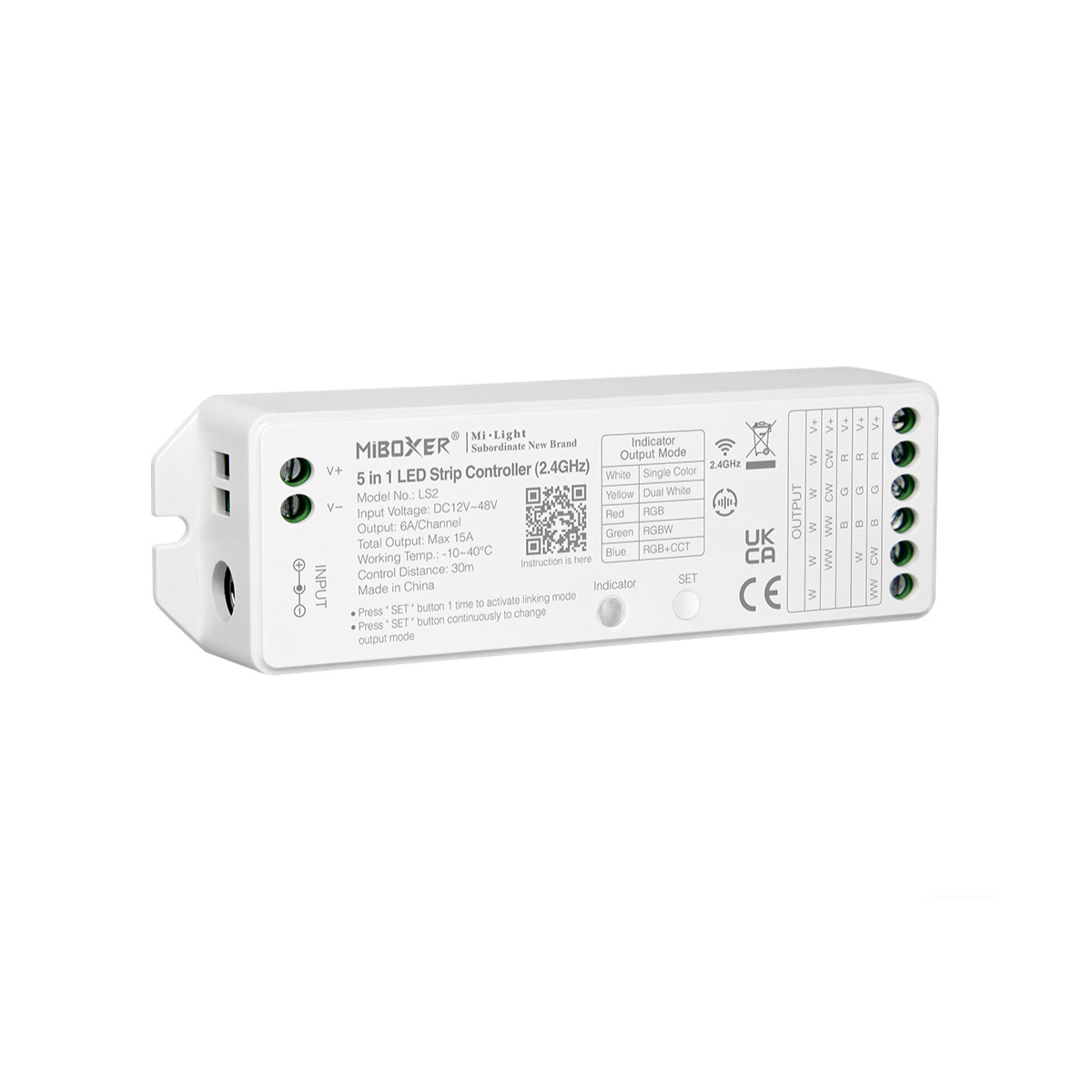

Die RGB LED-Artikel werden an die 4polige Schraubklemme + R G B und das Netzteil an + - an die 2polige Schraubklemme angeschlossen.
Über die Schraubklemmen ist auch ein Parallelanschluss mehrere Abnehmer möglich. Bezeichnung auf der Unterseite des Gehäuses!
Netzteile mit DC-Hohlstecker (5.5mm außen - 2.5mm innen - Pluspol innen / Minuspol außen) können Sie direkt in die Buchse des RGB-Controllers stecken.
Technische Daten
Abmessung L x B x H: | 85mm x 45mm x 22mm |
Arbeitsspannung: | 12V DC bis 48V DC |
max. Strom je Kanal: | 6A / gesamt max. 10A |
max. Ausgangsleistung gesamt: | 120 Watt bei 12V - 240 Watt bei 24V - 720 Watt bei 48V |
Arbeitstemperatur: | -20° bis + 40°C |
Installation
Zum Betrieb der Fernbedienung benötigen Sie 2 x handelsübliche AAA Batterien. Die Batterien gehören nicht zum Lieferumfang.
In dieser praktischen Wandhalterung können Sie die Fernbedienung parken.
Vorbereiten der Fernbedienung:
Legen Sie Batterien (AAA) in die Fernbedienung.
Berühren Sie während des Einlegens der Batterien nicht das Bedienfeld auf der Fernbedienung.
Verwenden Sie nur neue Batterien und keine Akkus.
Herstellen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil.
2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 3 Sekunden 1x lange die Einschalt-Taste der gewünschten Zone (1 - 4).
Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt.
Trennen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil.
2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 5 Sekunden 5x sehr schnell hintereinander die Einschalt-Taste der gewünschten Zone (1 - 4).
Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt getrennt.
