revoART, 24V wasserfestes LED Modul – RGB – rund – transparente Abdeckung – IP65
- RGB Farbwechsel
- dimmbar
- wasserfest
- transparente Abdeckung
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
revoART, 24V DC – wasserfestes Netzteil stabilisiert – 1,67A – 40Watt – IP67
Auf Lager
revoART, Plug & Play 24V DC – wasserfestes Netzteil stabilisiert – 1,67A – 40Watt...
Auf Lager
revoART, Funk LED Controller – 3 Kanal – RGB – mit Touch-Fernbedienung
Auf Lager
Beschreibung
revoART, 24V wasserfestes LED Modul – RGB – rund – transparente Abdeckung – IP65

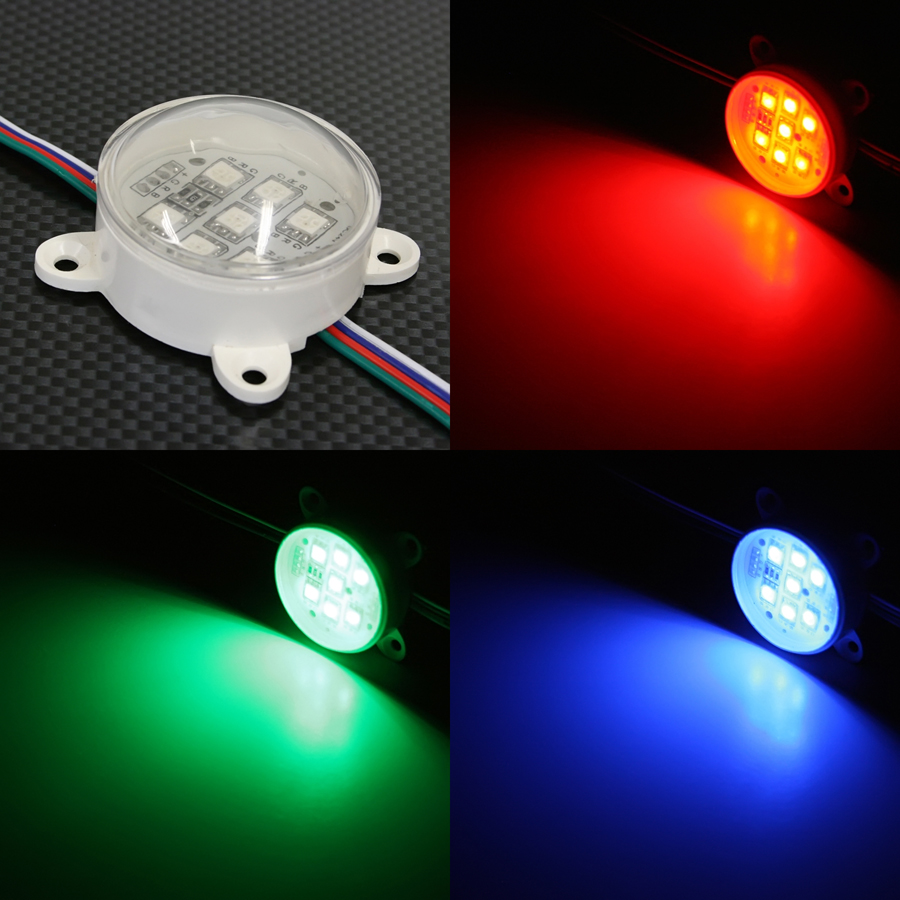

Runder RGB-LED-Spot wasserdicht vergossen mit 7 x 5050 RGB LEDs für 24V. Erweiterbar zu einer Kette mit bis zu 40 Modulen. Ein RGB-LED-Controller zur Steuerung und ein 24V Netzteil wird benötigt.
Beleuchten Sie Räume, Hintergründe oder Objekte in ihrer Lieblingsfarbe und lassen Sie sich von einer tollen Atmosphäre verzaubern.
RGB-LEDs haben 3-Chips in den Farben rot, grün und blau. Ein RGB Controller steuert die Chips über ein PWM Signal.
Jede Farbe kann separat gesteuert und die Leuchtstärke der gewünschten Farbe angepasst. So werden alle Farbtöne des gesamten Farbspektrums erzeugt.
Dadurch lassen sich entweder feste Farben wie rot, grün oder blau darstellen oder Farben wie z.B. weiß, gelb, cyan, violett, orange oder pink mischen.
Auch Farbwechsel oder Überblendeffekte sind über einen RGB-LED-Controller realisierbar.
Diese RGB LED Module verfügen über eine gemeinsame Anode (+ Pol).
Diese RGB-Module eignen sich zur Herstellung von Farbwechsel-Beleuchtung im Innen- und Außenbereich oder in Feuchträumen. Die RGB-LEDs sind vergossen, so kann keine Feuchtigkeit die LEDs oder Platinen schädigen.
Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang. Passende 24V Netzteile finden Sie hier.
Sie müssen nicht löten:
An den Modulen befindet sich jeweils ein 4poliges Eingangs- und ein 4poliges Ausgangskabel. Das Eingangskabel ist zum Anschluss an die RGB Steuerung (RGB-Controller), an das Ausgangskabel können Sie jeweils ein weiteres RGB-Modul in Reihe anschließen. Ein 4poliger Adapter je Modul gehört zum Lieferumfang.
So können Sie eine Kette mit bis zu 40 dieser Module in Reihe zusammenschließen und gemeinsam mit nur einem RGB-Controller und einem Netzteil synchron betreiben.
Eine abnehmbare Abdeckung (klar) liefern wir gratis zu jedem Modul.
Anwendungsbeispiel:
Ursprünglich stammt die Idee für diese Module aus einem Projekt für ein Schwimmbad mit RGB Beleuchtung. Die abgehangene Decke wurde mit diversen 45mm große Bohrungen versehen, um die Module von der Rückseite der Deckenplatten einzustecken und von hinten zu verschrauben und zu verkabeln. Optimale Ergebnisse erzielen Sie mit 4 - 5 RGB-Modulen je qm.
Durch die flexiblen Kabel (Länge je 13cm) können Sie die Anordnung der Module individuell je nach Geschmack gestalten.
Sicher lässt sich dieses tolle Produkt für viele weitere Projekte verwenden. Lassen Sie Ihrer Kreativität freien Lauf.
Technische Daten
| Abmessungen der Module: | Durchmesser 45mm / mit Schraubbefestigungen 63mm |
| Höhe ohne Schutzabdeckung: | 15,5mm |
| Höhe mit Schutzabdeckung: | 27mm |
| Lichtfarbe: | RGB Fullcolor |
| Abstrahlwinkel: | 120° |
| Lichtstrom aller 7 RGB LEDs: | ca. 60Lumen (bei max. Leistung) |
| Spannung: | 24V DC |
| Betriebsstrom: | 25 mA (bei max. Leistung) |
| Leistung: | ca. 0,6 Watt (bei max. Leistung) |
| Energieeffizienzklasse: | G |
Videos & Downloads
IP Schutzklassen
Was ist zu beachten?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Hinweise zur Installation und Stromversorgung:
- Um die LED Module in Betrieb zu nehmen, benötigen Sie eine Spannung von 24V DC. Für 1 bis 40 dieser Module ist das " Netzteil stabilisiert - 24V DC 3A 72Watt " passend.
- Zur automatischen Steuerung der Farben bieten wir den " 24V Mini RGB-LED-Controller & LED-Dimmer " mit Fernbedienung oder den hochwertigen " RGB-LED-Controller & RGB-Dimmer mit Touch Fernbedienung 12V / 24V " an.
- Zur manuellen Steuerung empfehlen wir alternativ den " 3-fach PWM RGB-LED Dimmer ". Damit können Sie manuell jede gewünschte Farbe auf ihre Bedürfnisse anpassen.
- Mit diesem " DMX 512 Decoder " lassen sich unsere RGB LED Module auch im professionellen Bereich für Lichtanlagen mit DMX Signal einsetzen.
- Bei mehr als 40 Modulen kommt es zu Spannungsverlusten. Die LEDs leuchten zum Ende zu unterschiedlich hell und nicht farbgleich. Um mehr als 40 Module mit einem RGB Controller zu steuern, sollten Sie die Module parallel an den " RGB-LED-Controller & RGB-Dimmer mit Touch Fernbedienung 12V / 24V " anschließen, also den Controller und Netzteil mittig setzen. Alternativ können Sie auch einen RGB Verstärker und ein zweites Netzteil einsetzen, um mehr als 40 LED-Module in Reihe zu schalten. Verstärker und zweites Netzteil werden dann immer in Reihe zwischen 2 RGB-LED-Module zwischengeschaltet.
Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
