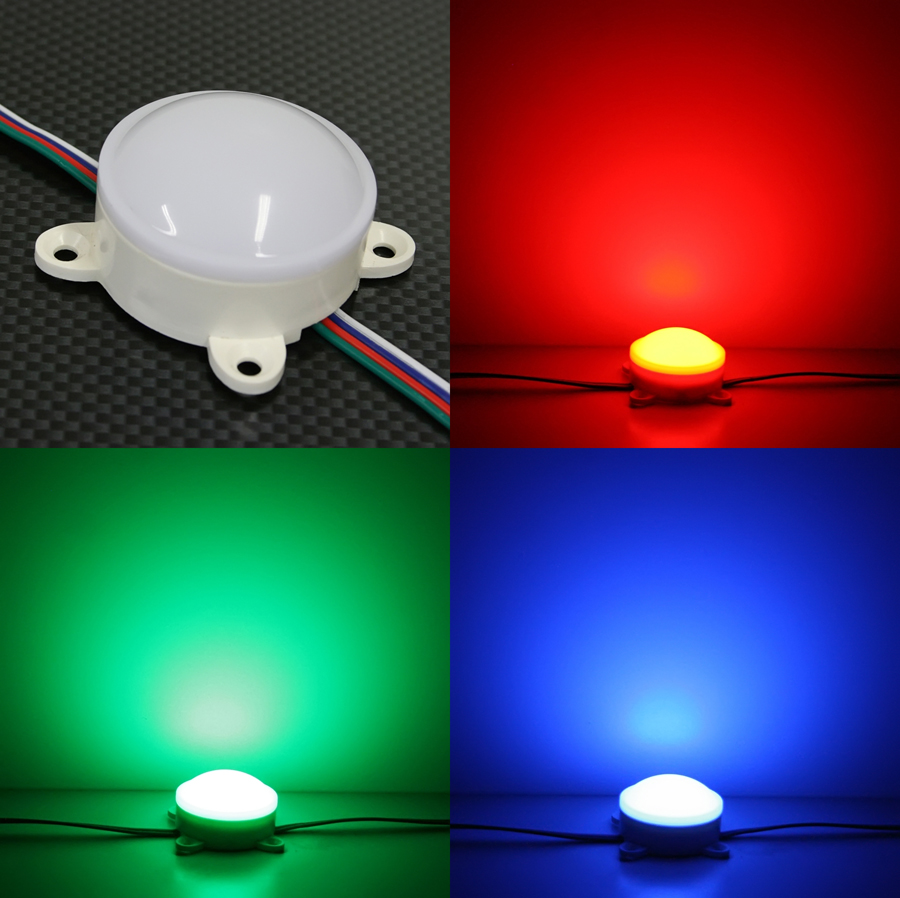

24V wasserfestes LED Modul – RGB – rund – diffuse Abdeckung –

Artikel-Nr.: D-17-15-D-S2

RGB Farbwechsel
dimmbar
wasserfest
diffuse Abdeckung

7,90 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 5-7 Werktage

Runder RGB-LED-Spot wasserdicht vergossen mit 7 x 5050 RGB LEDs für 24V. Erweiterbar zu... mehr

Menü schließen

Beschreibung

24V wasserfestes LED Modul – RGB – rund – diffuse Abdeckung – IP65

Runder RGB-LED-Spot wasserdicht vergossen mit 7 x 5050 RGB LEDs für 24V. Erweiterbar zu einer Kette mit bis zu 40 Modulen. Ein RGB-LED-Controller zur Steuerung und ein 24V Netzteil wird benötigt.

Beleuchten Sie Räume, Hintergründe oder Objekte in ihrer Lieblingsfarbe und lassen Sie sich von einer tollen Atmosphäre verzaubern.

RGB-LEDs haben 3-Chips in den Farben rot, grün und blau. Ein RGB Controller steuert die Chips über ein PWM Signal.
Jede Farbe kann separat gesteuert und die Leuchtstärke der gewünschten Farbe angepasst. So werden alle Farbtöne des gesamten Farbspektrums erzeugt.
Dadurch lassen sich entweder feste Farben wie rot, grün oder blau darstellen oder Farben wie z.B. weiß, gelb, cyan, violett, orange oder pink mischen.
Auch Farbwechsel oder Überblendeffekte sind über einen RGB-LED-Controller realisierbar.
Diese RGB LED Module verfügen über eine gemeinsame Anode (+ Pol).

Diese RGB-Module eignen sich zur Herstellung von Farbwechsel-Beleuchtung im Innen- und Außenbereich oder in Feuchträumen. Die RGB-LEDs sind vergossen, so kann keine Feuchtigkeit die LEDs oder Platinen schädigen.

Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang. Passende 24V Netzteile finden Sie hier.

Sie müssen nicht löten:

An den Modulen befindet sich jeweils ein 4poliges Eingangs- und ein 4poliges Ausgangskabel. Das Eingangskabel ist zum Anschluß an die RGB Steuerung (RGB-Controller), an das Ausgangskabel können Sie jeweils ein weiteres RGB-Modul in Reihe anschließen. Ein 4poliger Adapter je Modul gehört zum Lieferumfang.
So können Sie eine Kette mit bis zu 40 dieser Module in Reihe zusammenschließen und gemeinsam mit nur einem RGB-Controller und einem Netzteil synchron betreiben.
Eine abnehmbare,diffuse Abdeckung liefern wir gratis zu jedem Modul. Die diffuse Abdeckung läßt das Licht blendfrei und gleichmäßig verteilt austreten. Gut geeignet für eine dezente Hintergrundbeleuchtung mit optimaler Farbmischung.

Anwendungsbeispiel:

Ursprüglich stammt die Idee für diese Module aus einem Projekt für ein Schwimmbad mit RGB Beleuchtung. Die abgehangene Decke wurde mit diversen 45mm große Bohrungen versehen, um die Module von der Rückseite der Deckenplatten einzustecken und von hinten zu verschrauben und zu verkabeln. Optimale Ergebnisse erzielen Sie mit 4 - 5 RGB-Modulen je qm.
Durch die flexiblen Kabel (Länge je 13cm) können Sie die Anordnung der Module individuell je nach Geschmack gestalten.

Sicher lässt sich dieses tolle Produkt für viele weitere Projekte verwenden. Lassen Sie Ihrer Kreativität freien Lauf.

Technische Daten

Abmessung:	Durchmesser: 45mm / mit Schraubbefestigungen 63mm Höhe ohne Schutzabdeckung: 15,5mm Höhe mit Schutzabdeckung: 27mm
Farbe:	RGB Fullcolor
Abstrahlwinkel:	120°
Lichtstrom aller 7 RGB LEDs:	ca. 60Lumen (bei max. Leistung)
Spannung:	24V DC
Betriebsstrom:	25 mA (bei max. Leistung)
Leistung:	ca. 0,6 Watt (bei max. Leistung)

Videos & Downloads

IP Schutzklassen

Was ist zu beachten?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

LED Gesamtsystem Teil 1

Installationshinweise

Installation

Um die LEDModule in Betrieb zu nehmen, benötigen Sie eine Spannung von 24V DC. Für 1 bis 40 dieser Module ist das " Netzteil stabilisiert - 24V DC 3A 72Watt " passend.
Zur automatischen Steuerung der Farben bieten wir den " 24V Mini RGB-LED-Controller & LED-Dimmer " mit Fernbedienung oder den hochwertigen " RGB-LED-Controller & RGB-Dimmer mit Touch Fernbedienung 12V / 24V " an.
Zur manuellen Steuerung empfehlen wir alternativ den " 3-fach PWM RGB-LED Dimmer ". Damit können Sie manuell jede gewünschte Farbe auf ihre Bedürfnisse anpassen.
Mit diesem " DMX 512 Decoder " lassen sich unsere RGB LED Module auch im professionellen Bereich für Lichtanlagen mit DMX Signal einsetzen.
Bei mehr als 40 Modulen kommt es zu Spannungsverlusten. Die LEDs leuchten zum Ende zu unterschiedlich hell und nicht farbgleich. Um mehr als 40 Module mit einem RGB Controller zu steuern, sollten Sie die Module parallel an den " RGB-LED-Controller & RGB-Dimmer mit Touch Fernbedienung 12V / 24V " anschließen, also den Controller und Netzteil mittig setzen. Alternativ können Sie auch einen RGB Verstärker und ein zweites Netzteil einsetzen, um mehr als 40 LED-Module in Reihe zu schalten. Verstärker und zweites Netzteil werden dann immer in Reihe zwischen 2 RGB-LED-Module zwischengeschaltet.

Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
