12V LED Modul – warmweiß – 20cm

Artikel-Nr.: Q71

Quick LED System
Verbindung über Stecksystem
schmale Bauform
einfache Montage
dimmbar

1,90 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 5-7 Werktage

Mit dem " Quick-LED-Lichtleisten System " ist es möglich ein starre... mehr

Menü schließen

Beschreibung

revoART, 12V LED Modul – warmweiß – 20cm

Mit dem " Quick-LED-Lichtleisten System " ist es möglich ein starre LED-Leiste in individuell bis zu 3Meter zusammenzustecken.

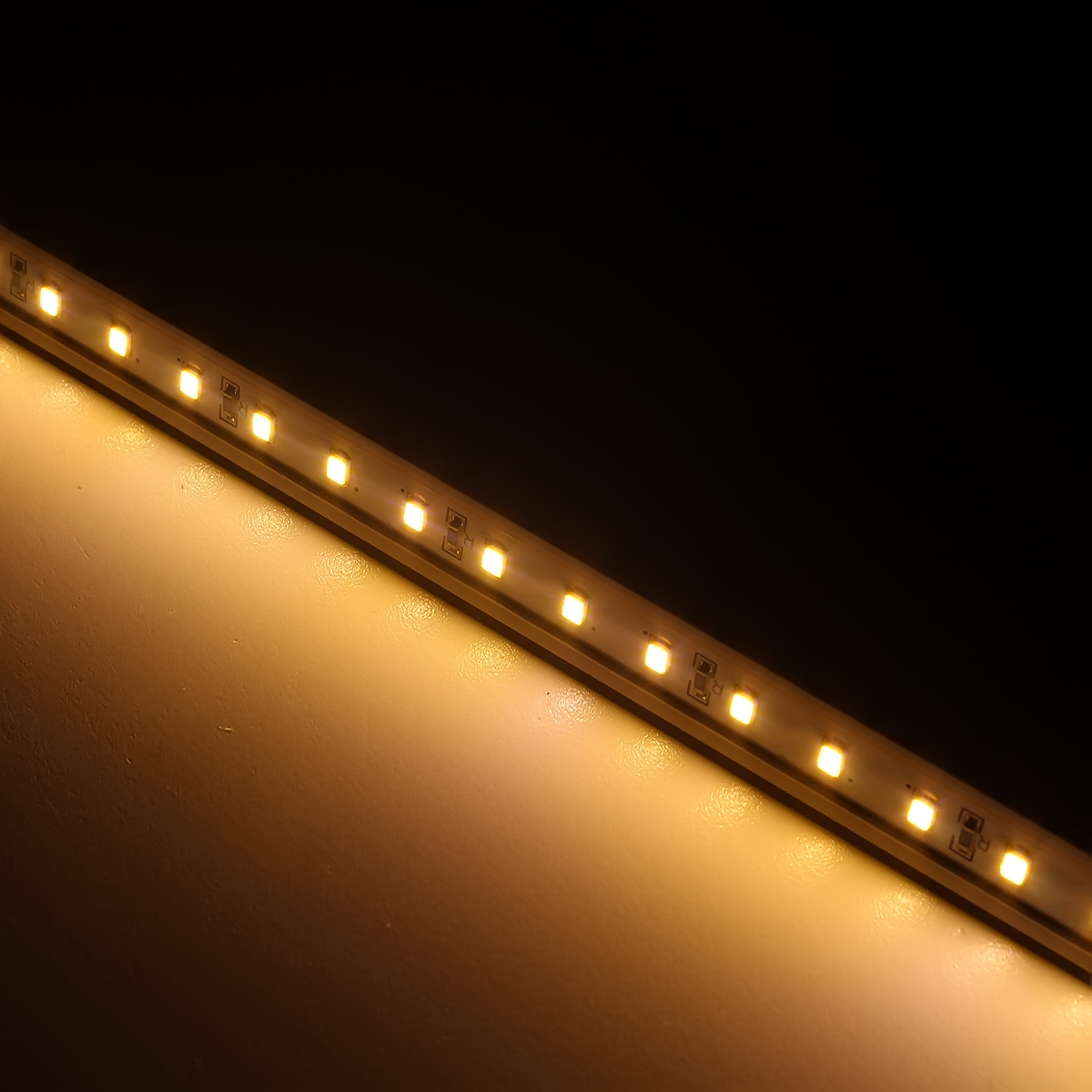

Dieses Quick LED-Lichtleisten Modul ist 200mm lang und mit 18 hellen, warmweiß leuchtenden 2835-SMD LEDs bestückt.
Aufgrund der vielen LEDs auf wenig Fläche wurden der Abstand zwischen den LEDs gering gehalten. Das Ergebnis ist ein gleichmäßiges, helles Licht ohne dunkle Bereiche zwischen den Lichtkegeln.

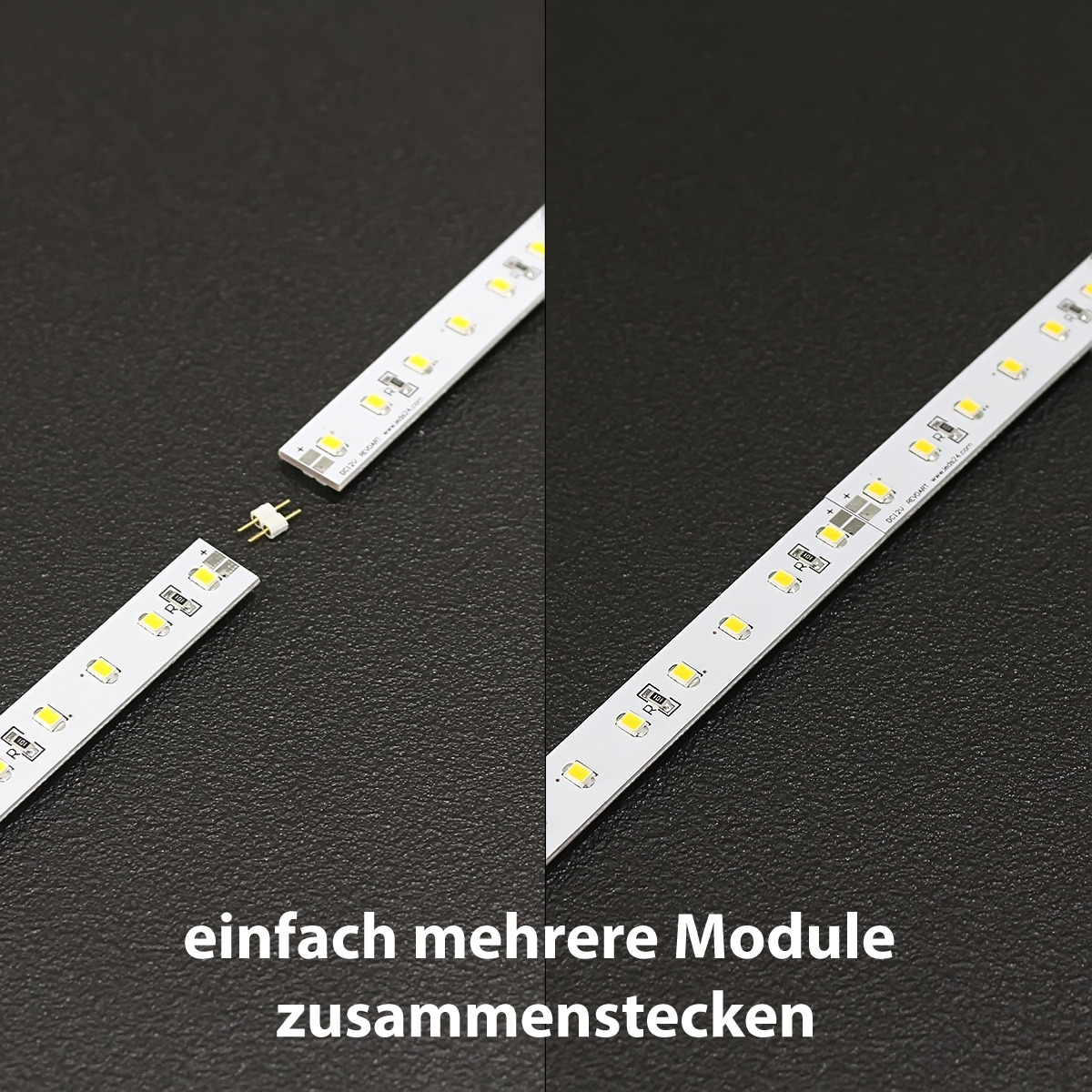

Sie können LED-Leisten bis zu 3 Meter am Stück zusammenstecken, ohne daß sichtbare Lücken oder unterschiedlich ausgeleuchtete Zwischenräume entstehen.
Die 2poligen Verbindungsstecker befinden sich auf der Rückseite der Platine und werden zum Verlängern einfach ineinander gesteckt.
Der Abstand zwischen den LEDs ist immer gleich.

Die 12VDC Stromzufuhr erfolgt über den Stecker des ersten LED-Moduls.

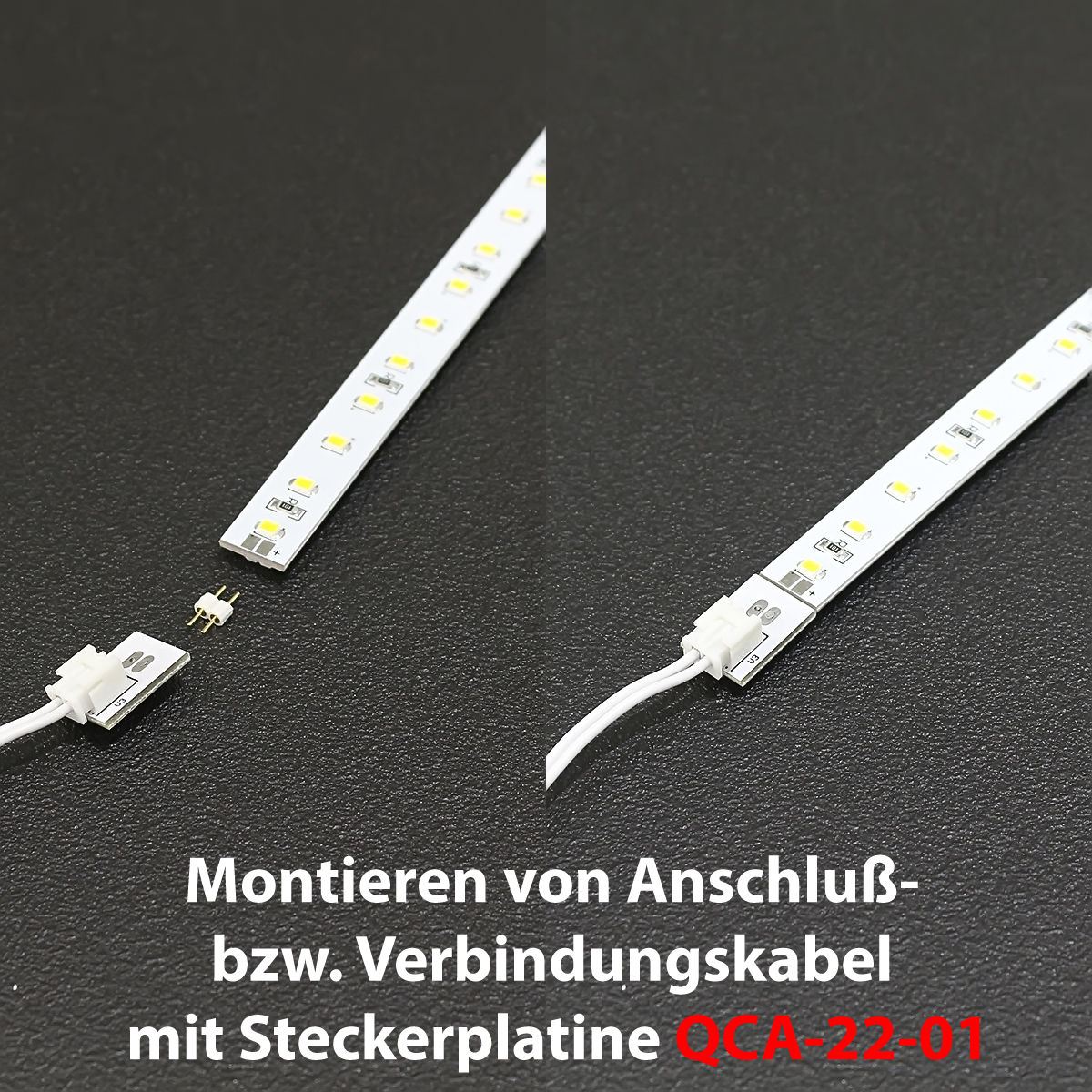

Mit dem passenden Anschlußkabel zum Netzteil sowie dieser Steckerplatine wird die Montage sehr einfach.
Mit nur einem Netzteil können Sie bis zu 3m am Stück (15 Module) betreiben, danach muss neu eingespeist werden.

Optional bieten wir Ihnen diese passenden Aluminiumprofile an, mit denen die Montage einfach und schnell realisiert werden kann.
- um die LED Module um Ecken oder Kurven zu verlegen bieten wir diese Verbindungskabel an.
- für jedes Verbindungskabel brauchen Sie 2 dieser Steckerplatinen.
- alle 33,3mm läßt sich das Modul kürzen, um z.B. das Endstück in der Länge genau anzupassen.

Für den Betrieb dieser Leiste wird eine 12V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.

Passende 12V Netzteile finden Sie hier.

Anwendungsbereich:
SMD LEDs haben eine hohe Lichtintensität und einen mittelgroßen Abstrahlwinkel. Diese LEDs eignen sich für Anwendungen, wo es auf eine hohe Lichtausbeute und auf die Ausleuchtung mittelgroßer Flächen ankommt (z.B. Beleuchtung von Arbeitsplatten).
Durch die flexiblen Verbindungskabel eignen sich diese LED Streifen auch für komplexe Aufgaben wie z.B. zur Ausleuchtung von Leuchtbuchstaben oder Lichtwerbeanlagen. Aber auch für Vitrinen, indirekte Deckenbeleuchtung oder für Treppenstufen sind diese LED Streifen bestens geeignet.

Technische Daten

Abmessung L x B x H:	200mm x 11,5mm x 4mm
Spannung:	12V DC
Leistung:	1,8W
Betriebsstrom:	150mA
Lichtfarbe:	Warmweiß
Farbtemperatur:	ca. 3500 K
max. Lichtstrom je Modul:	150 Lumen
Abstrahlwinkel:	120°
zulässige Umgebungstemperatur:	-20°C bis max. +40°C

Videos & Downloads

IP Schutzklassen

Was ist zu beachten?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

LED Gesamtsystem Teil 1

Installationshinweise

Installation

Für 1 bis 10 Stk. dieser LED-Lichtleisten Module empfehlen wir unser " Netzteil stabilisiert - 12V DC 2A 24Watt ". Ab 11 bis 35 dieser LED-Lichtleisten Module sollten Sie unser " Netzteil stabilisiert - 12V DC 6A 72Watt " einsetzen. Diese Netzteile finden Sie im Shopbereich unter " Netzteile und Stromversorgung ".
Kaufen Sie zusätzlich dieses "Anschlußkabel zum Netzteil 2polig " sowie diese Steckerplatine. Sie brauchen dann nur das Anschlusskabel zwischen die erste LED-Leiste und den DC-Hohlstecker Netzteils stecken um die Stromversorgung herzustellen.
Diese LED-Leisten sind dimmbar. Um die Helligkeit zu steuern bieten wir Ihnen verschiedene LED-Dimmer an. Wir empfehlen hierzu den " Funk LED-Dimmer 12V 8A / 24V 4A inkl. Funk-Fernbedienung " oder den manuellen "LED-Dimmer ". Der Dimmer wird zwischen Netzteil und LED-Leiste geschaltet.

Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 12V DC.
Billige unstabilisierte Netzteile liefern oft eine weitaus höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
