12V LED Modul – warmweiß – 10cm

Artikel-Nr.: D-15-02-001

Ideal für Lichtwerbeanlagen
Anschlusskabel wählbar
3000K, Warmweiß
dimmbar

3,75 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 5-7 Werktage

Diese kleine Platine aus Aluminium ist bestückt mit 6 sehr hellen warmweißen... mehr

Menü schließen

Beschreibung

revoART, 12V LED Modul – warmweiß – 10cm

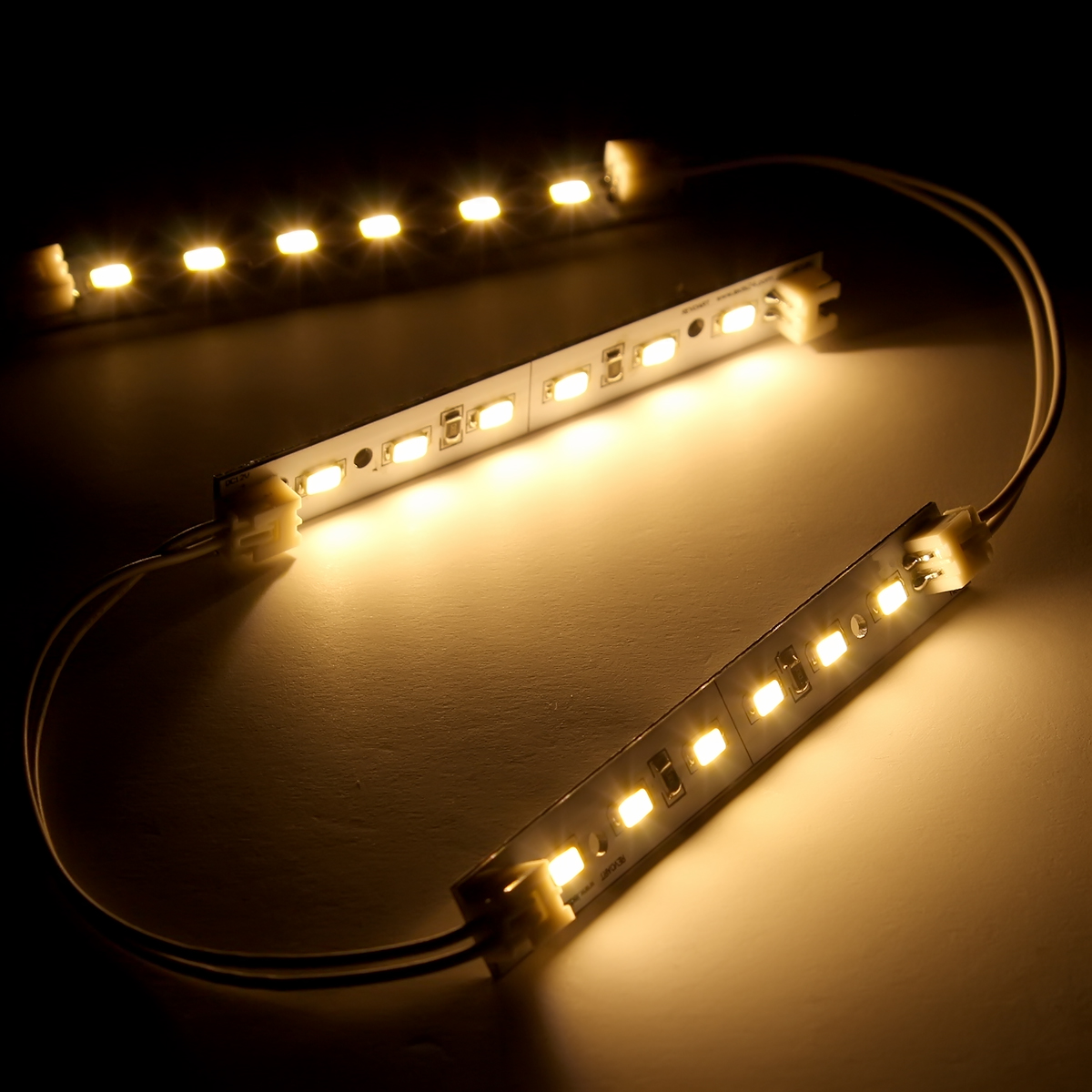

Diese kleine Platine aus Aluminium ist bestückt mit 6 sehr hellen warmweißen 5630 SMD 120° LEDs neuester Chip Technik. Dank der 2 Steckerbuchsen ist es möglich eine Kette von bis zu 30 Modulen in Reihe zusammen anzuschließen.

Für den Betrieb dieser Leiste wird eine 12V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.

Passende 12V Netzteile finden Sie hier.

Sie müssen nicht löten:
Auf beiden Seiten der LED-Leiste befindet sich eine 2polige Anschlußbuchse (+ / -) für die Stromversorgung.
Ohne großen Aufwand können sie so bis zu 30 dieser LED Leisten direkt hintereinander schalten bzw. die Stromversorgung anschließen. Die Verbindungskabel von LED-Leiste zu LED-Leiste (Länge 300mm) sind beim Kauf mehrerer LED-Leisten gratis dabei. Verbindungskabel in anderen Längen können Sie hier finden.

Optional können Sie ein " Anschlußkabel zum Netzteil " auswählen. Mit diesem Kabel können Sie die LED-Leiste direkt an ein 12V DC Netzteil mit DC-Hohlstecker 2.5mm innen + / 5.5mm außen - anschließen. Eine aufwendige Installation entfällt damit. Sie benötigen je Strang nur ein " Anschlußkabel zum Netzteil ".

Anwendungsbereich:
Die Einsatzgebiete sind sehr zahlreich. In Verbindung mit den flexiblen Verbindungskabel eignen sich diese LED Streifen auch für komplexe Aufgaben wie z.B. zur Ausleuchtung von Leuchtbuchstaben oder Lichtwerbeanlagen. Aber auch für Vitrinen, indirekte Deckenbeleuchtung oder für Treppenstufen sind diese LED Streifen bestens geeignet.
Im Bereich Car-Styling oder Computer-Modding werden die LED Streifen oft verwendet. Der große Abstrahlwinkel der LEDs eignet sich zum Beleuchten von Flächen oder Raum. Überall wo es auf einen möglichst großen Lichtkegel ankommt, sollten Sie diese LEDs verwenden.

2 Bohrungen in der Platine erleichtern die Montage am Einsatzort.

Technische Daten

Abmessung L x B x H:	100mm x 12mm x 7mm
Spannung:	12V DC
Leistung:	2W
Betriebsstrom:	170mA
Lichtfarbe:	Warmweiß
Farbtemperatur:	3000K
Lichtstrom je Modul:	150 Lumen max.
Abstrahlwinkel:	120°
zulässige Umgebungstemperatur:	-20°C bis max. +40°C

Videos & Downloads

IP Schutzklassen

Was ist zu beachten?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

LED Gesamtsystem Teil 1

Installationshinweise

Installation

Sie können bis zu 30 Stk. dieser LED-Leisten in Reihe hintereinander an ein 12V Netzteil anschließen. Um mehr als 30 LED Leisten gemeinsam zu betreiben, müssen mehrere Stränge parallel an die Stromversorgung angeschlossen werden. Hier eignet sich diese " Verteilerplatine ".
Für 1 bis 10 Stk. dieser LED-Leisten empfehlen wir unser " Netzteil stabilisiert - 12V DC 2A 24Watt ". Ab 11 bis 30 Stk. eignet sich das " Netzteil stabilisiert - 12V DC 5A 60Watt ".
Optional bieten wir für diese LED-Leisten verschiedene Anschlußkabel zum Netzteil an. Das Anschlußkabel zum Netzteil ermöglicht eine einfache Installation ohne Löten. Das Anschlußkabel wird einfach zwischen die erste LED-Leiste und den DC-Hohlstecker des Netzteils gesteckt.
Diese LED-Leisten sind dimmbar. Um die Helligkeit zu steuern bieten wir Ihnen verschiedene LED-Dimmer an. Wir empfehlen hierzu den " Funk LED-Dimmer 12V 8A / 24V 4A inkl. Funk-Fernbedienung " oder den manuellen " LED-Dimmer ". Der Dimmer wird zwischen Netzteil und LED-Leiste geschaltet.

Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 12V DC.
Billige unstabilisierte Netzteile liefern oft eine weitaus höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Andere geeignete Stromquellen sind u.a. : Computernetzteile, 12V Batterien bzw. Akkus. LED-Module bzw.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
