- ultraflache Bauform
- 140 LED pro Meter
- individuelle Wunschlänge
- transparente Abdeckung
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
![24V DC – Netzteil stabilisiert – 500mA – 12Watt 24V DC – Netzteil stabilisiert – 500mA – 12Watt](https://www.leds24.com/media/image/78/13/df/F24V-22-SZ_300x300.jpg)
Auf Lager
![Quick-System 4polig – Anschlußkabel für Controller / Dimmer oder Einbaunetzteile, 100cm - black Quick-System 4polig – Anschlußkabel für Controller / Dimmer oder Einbaunetzteile, 100cm - black](https://www.leds24.com/media/image/8e/16/72/MCA-AK-03-black_300x300.jpg)
Auf Lager
Beschreibung

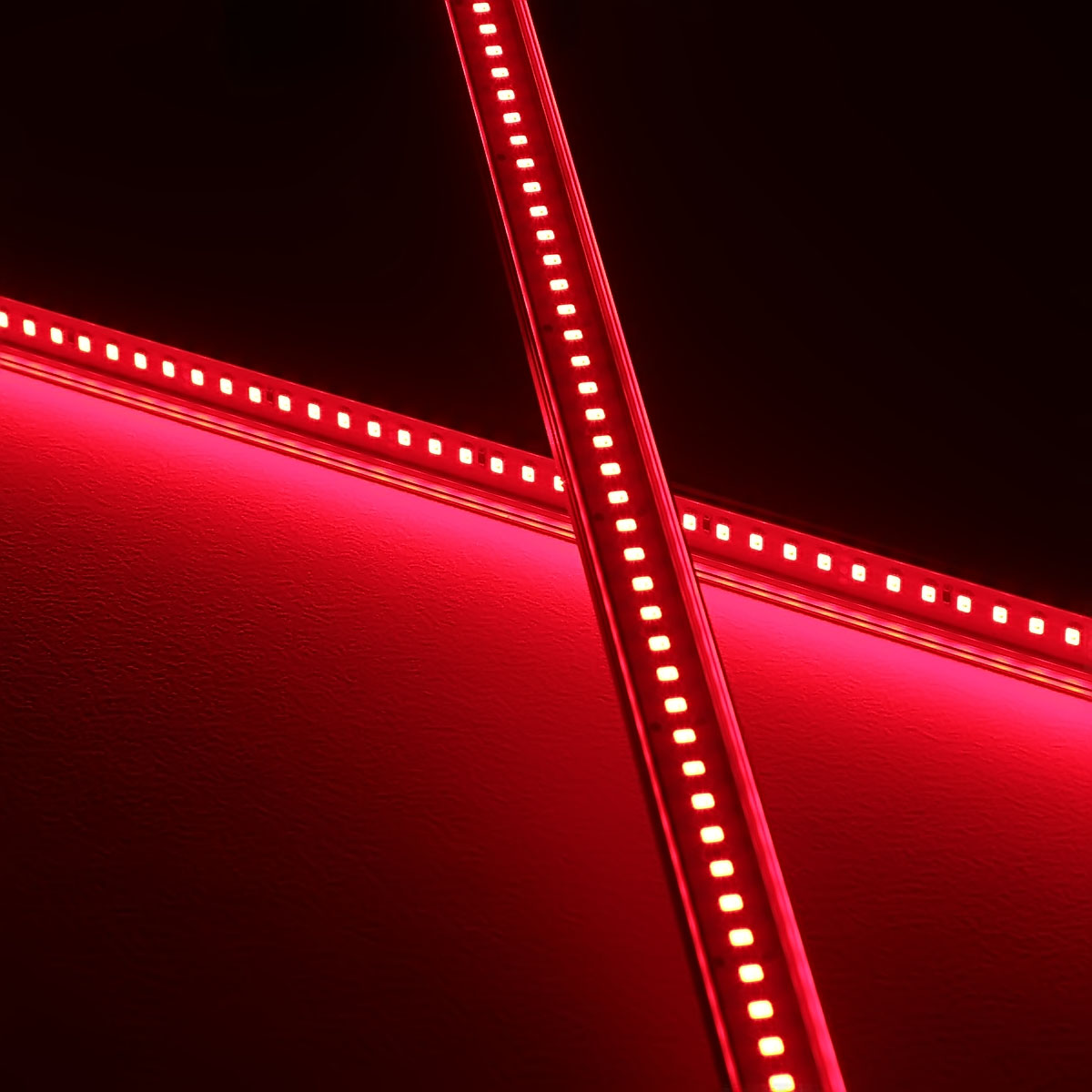

revoART, 24V Slim-Line Aluminium LED Leiste – rot – transparente Abdeckung
Diese Slim-Line LED-Leisten sind mit Acrylglasabdeckung nur 8,4mm hoch und damit die flachsten Aluminium LED-Leisten in unserem Sortiment.
Eine klare Abdeckung schützt die LEDs vor Feuchtigkeit, Staub und Schmutz. Die Abdeckung ist abnehmbar und kann ggfs. ausgetauscht werden.
Wir verwenden nur selektierte, leistungsstarke LEDs für die Slim-Line Serie. Eine hohe LED-Dichte sorgt bei sehr niedrigem Energieverbrauch für viel Licht.
Diese hochwertigen LED-Leisten werden von unseren Technikern in Deutschland hergestellt.
Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.
Passende 24V Netzteile finden Sie hier.
Wir liefern diese LED-Leisten auf Ihre persönlichen Bedürfnisse zugeschnitten.
Wählen Sie Ihre Wunschlänge aus - wir fertigen nach Ihren Vorgaben.
Alle technisch möglichen Längen stehen über die Option " Auswahl individuelle Wunschlänge: " zur Auswahl. Der Gesamtpreis wird automatisch berechnet.

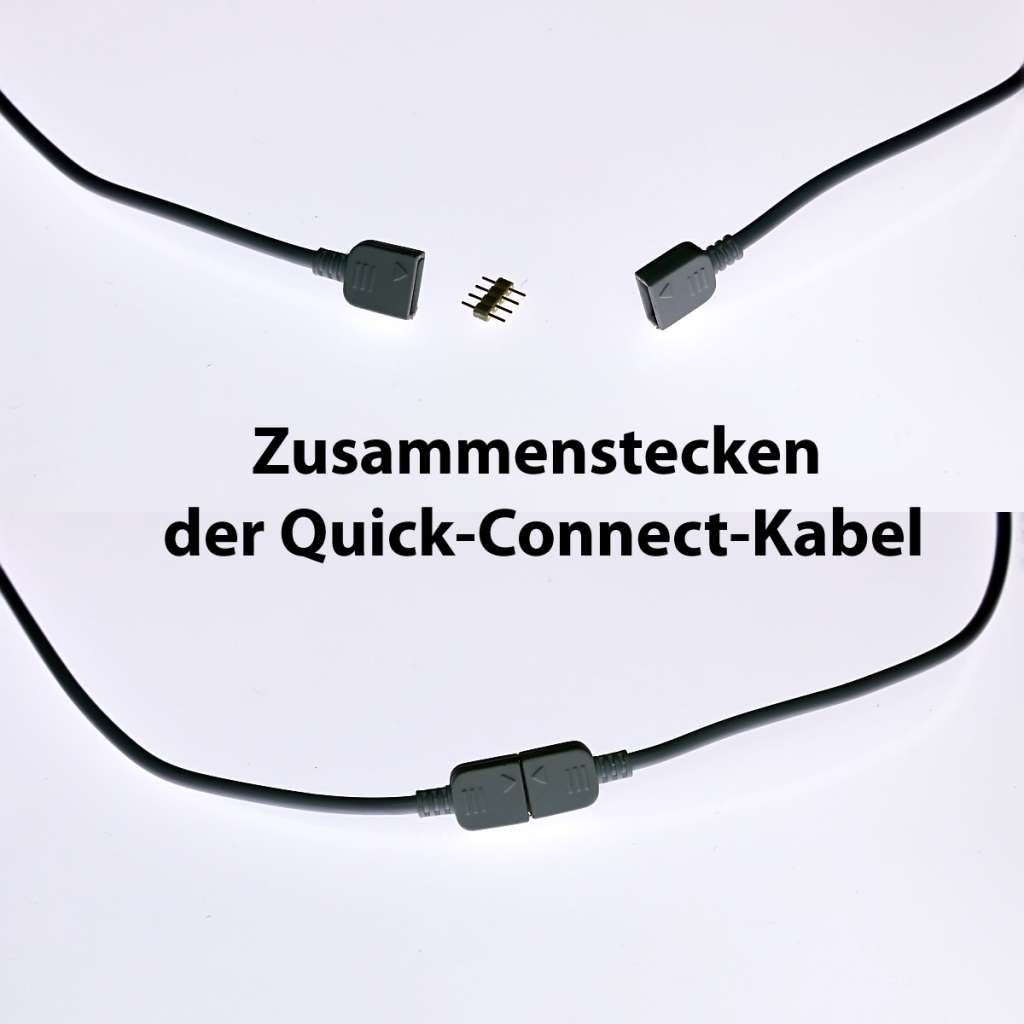

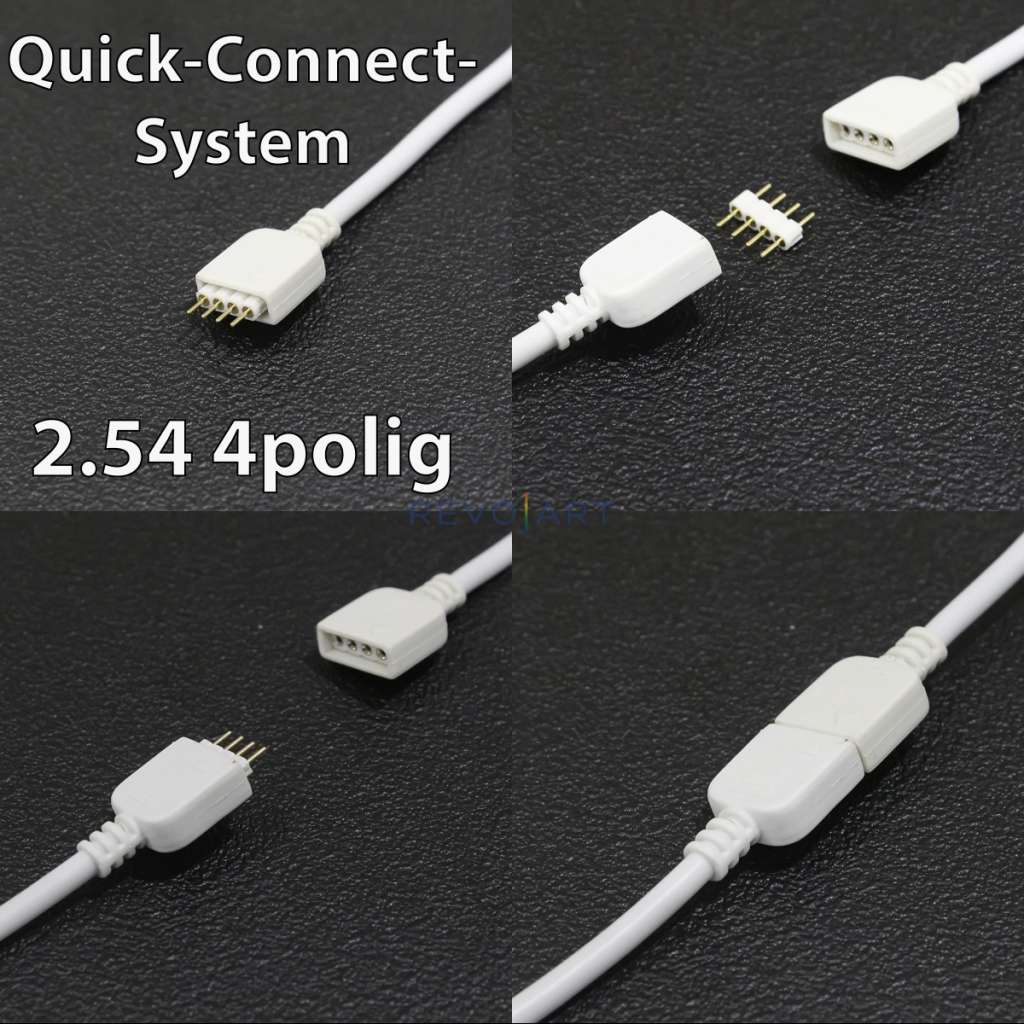

Auf jeder Seite der LED-Leiste befindet sich ein 20cm langes Quick Connect Verbindungskabel. So können Sie mehrere LED-Leisten in Reihe hintereinander anschließen und gemeinsam mit nur einem Netzteil betreiben.
Um einen größeren Abstand zwischen 2 LED-Leisten zu erhalten, können Sie diese Verbindungskabel zusätzlich dazwischenstecken.
Möchten Sie nur ein Kabel und am Ende der LED-Leiste eine geschlossene Endkappe?
Kein Problem! Einfach beim Bestellvorgang ins Kommentarfeld " kein Ausgangskabel " eintragen.
Bestellen Sie zusätzlich ein " Anschlusskabel zum Netzteil ". Dieses Kabel wird benötigt, um die Verbindung zwischen einem Netzteil mit DC-Hohlstecker und der LED-Leiste herzustellen.
Das Anschlußkabel wird einfach zwischen die erste LED-Leiste und den DC-Hohlstecker des Netzteils gesteckt.
Sie benötigen nur ein " Anschlußkabel zum Netzteil ", wenn Sie mehrere LED-Leisten in Reihe an einem Netzteil betreiben.
Um die Led-Leiste am Bestimmungsort zu befestigen, liefern wir Ihnen passende Wandhalterungen gratis mit. Die Wandhalterungen werden am Einsatzort verschraubt und die LED-Leiste wird dann in die Halterung gedrückt.
Somit läßt sich die LED-Leiste ( z.B. zum Säubern ) sehr einfach abnehmen.
Die Endkappen der LED-Leisten sind abnehmbar und nicht verklebt.
Anwendungsbereich:

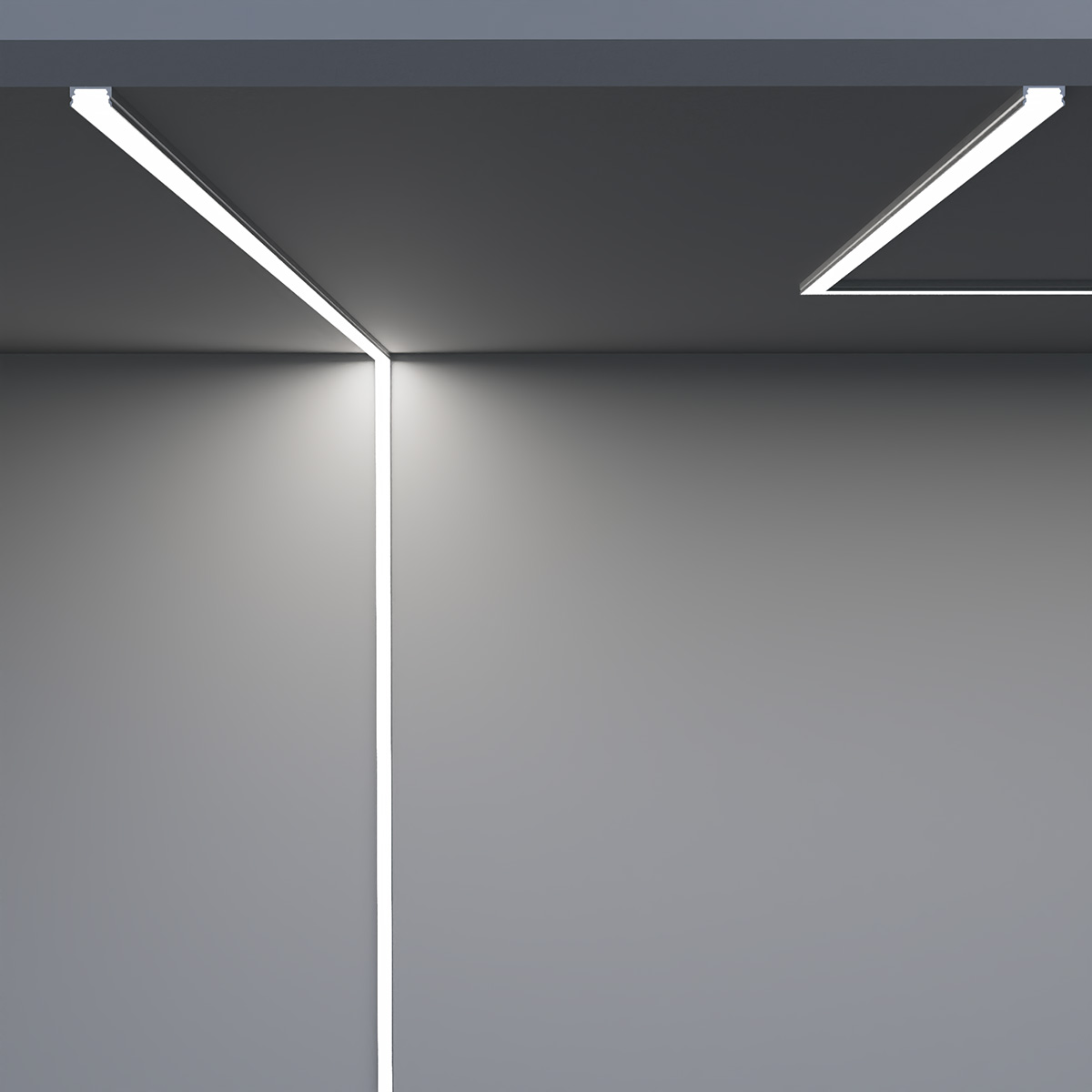

Der große Abstrahlwinkel eignet sich zum Beleuchten von Flächen oder Raum.
Überall wo es auf einen möglichst großen Lichtkegel ankommt, sollten Sie diese LEDs verwenden.
Anwendungsgebiete sind z. B. :

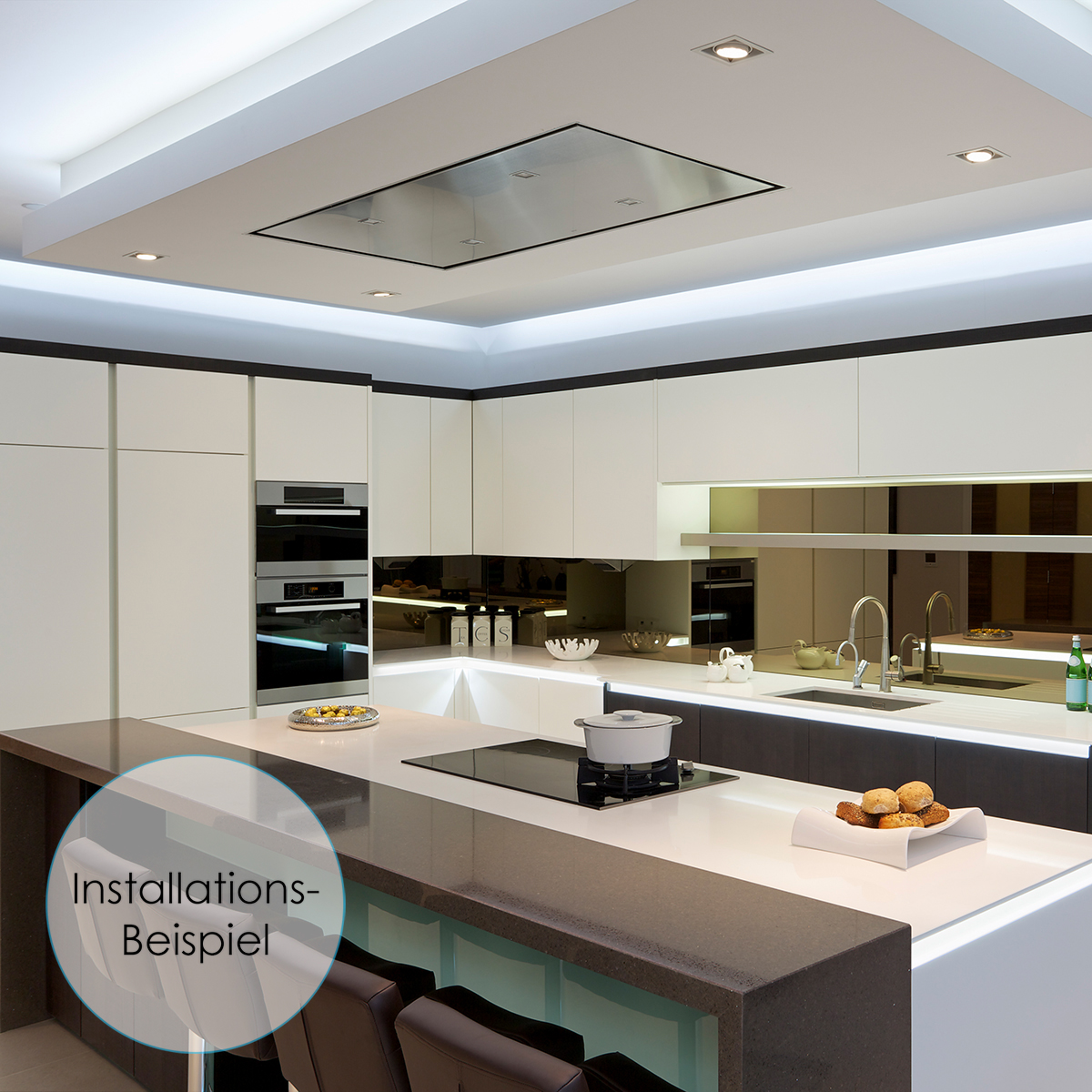

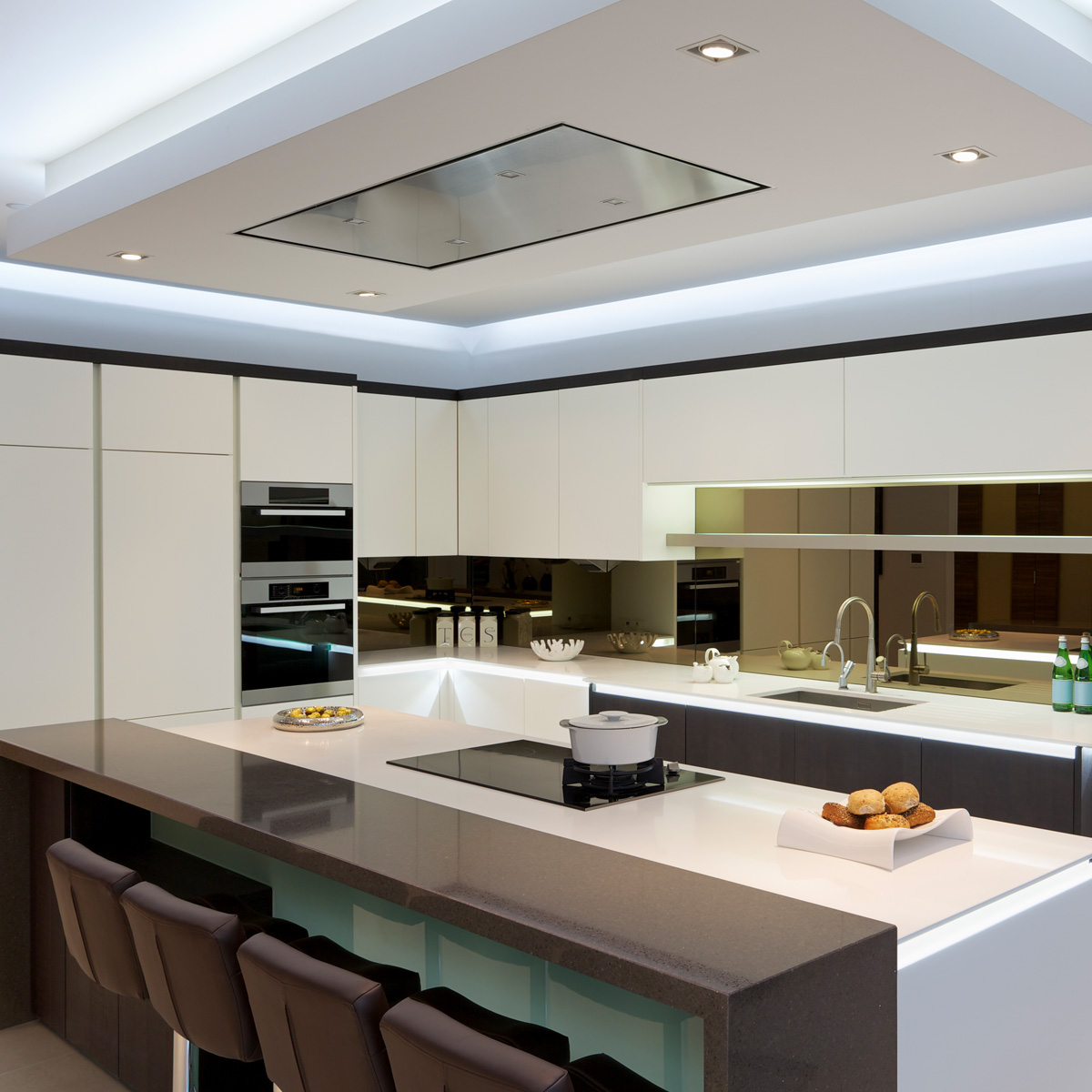

- direkte oder indirekte Beleuchtung z.B. für angehängte Decken, Nischen, Zwischenräume oder hinter satiniertem Glas, Plexiglas
- Objektbeleuchtung z.B. Hauswände oder Anzeigetafeln - jedoch nur im trockenen und geschuetzten Bereich
- Messebau, Leuchtwerbung, Lichtdesign-Objekte
- Treppenstufen, Fenster oder Hauseingänge
- Orientierungslichter/Notfallbeleuchtung
- Fiber-optic-Alternative
- Ersatz von Leuchtstoff-Röhren
- Hintergrundbeleuchtung
- Arbeitsplatzbeleuchtung ( Einbauküchen, Schreibtische o.ä. )
- Warnleuchten, Signal-Lampen u.v.m:
Diese "LED-Leisten" sind dimmbar.
Um die Helligkeit zu steuern bieten wir Ihnen verschiedene LED-Dimmer an.
Wir empfehlen hierzu den " Funk LED-Dimmer 12V 8A / 24V 4A inkl. Funk-Fernbedienung ".
Der Dimmer wird zwischen Netzteil und "Alu LED-Eckleiste" geschaltet.
Über die Anschlussklemmen ist auch ein Parallelanschluß mehrer Stränge möglich.
Technische Daten

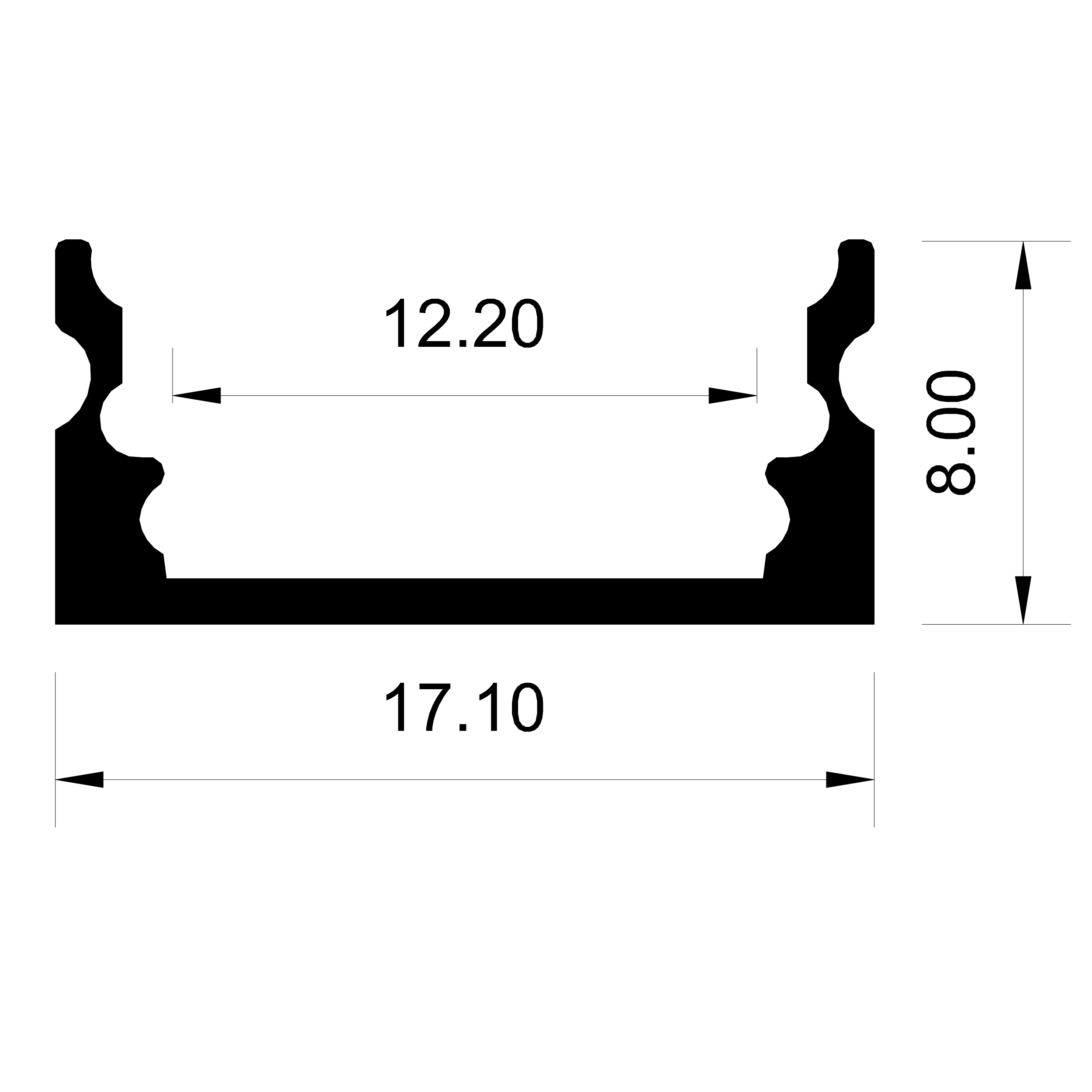

Abmessung B x H x L: | 17,5mm x 8,4mm x nach Auswahl Rastermaß |
Profilart: | Aluminium U-Profil |
Profilfarbe: | Silber |
Abdeckung: | Transparent |
Spannung: | 24V DC |
Leistung pro m: | 15,5W |
Lichtfarbe: | Rot |
Wellenlänge: | 620nm - 625nm |
Abstrahlwinkel: | 120° |
zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Energieeffizienzklasse: | G |
Schutzart: | IP 20 |
Videos & Downloads
LED Profile
Welche Profilarten gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Ein Netzteil gehört nicht zum Lieferumfang und muss separat bestellt werden.
Sie können mehrere "LED-Leisten" bis zu maximal 600cm ( 90Watt gesamt ) in Reihe hintereinander an ein 24V Netzteil anschließen. Um mehr als 600cm ( 90Watt gesamt ) gemeinsam zu betreiben, müssen mehrere Stränge parallel an ein Einbaunetzteil oder einen LED-Dimmer mit Schraubklemmen angeschlossen werden.
Für bis zu 150cm ( 23Watt gesamt ) können Sie dieses Netzteil stabilisiert - 24V DC 1A 24Watt zur Stromversorgung einsetzen. Ab Über 150cm bis 400cm dieser LED-Leisten empfehlen wir unser " Netzteil stabilisiert - 24V DC 3A 72Watt ". Über 400cm können Sie das Netzteil stabilisiert - 24V DC 5A 120Watt einsetzen.
Weitere 24V Netzteile finden Sie hier.
INFO:Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine weitaus höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
Die ausgewiesenen Energieeffizienzdaten beziehen sich auf das verwendete Leuchtmittel und können durch den Verbau in der LED Leiste beeinflusst werden.
