DMX 512 Decoder 4-Kanal
DMX 512 Decoder 4-Kanal
DMX 512 Decoder 4-Kanal

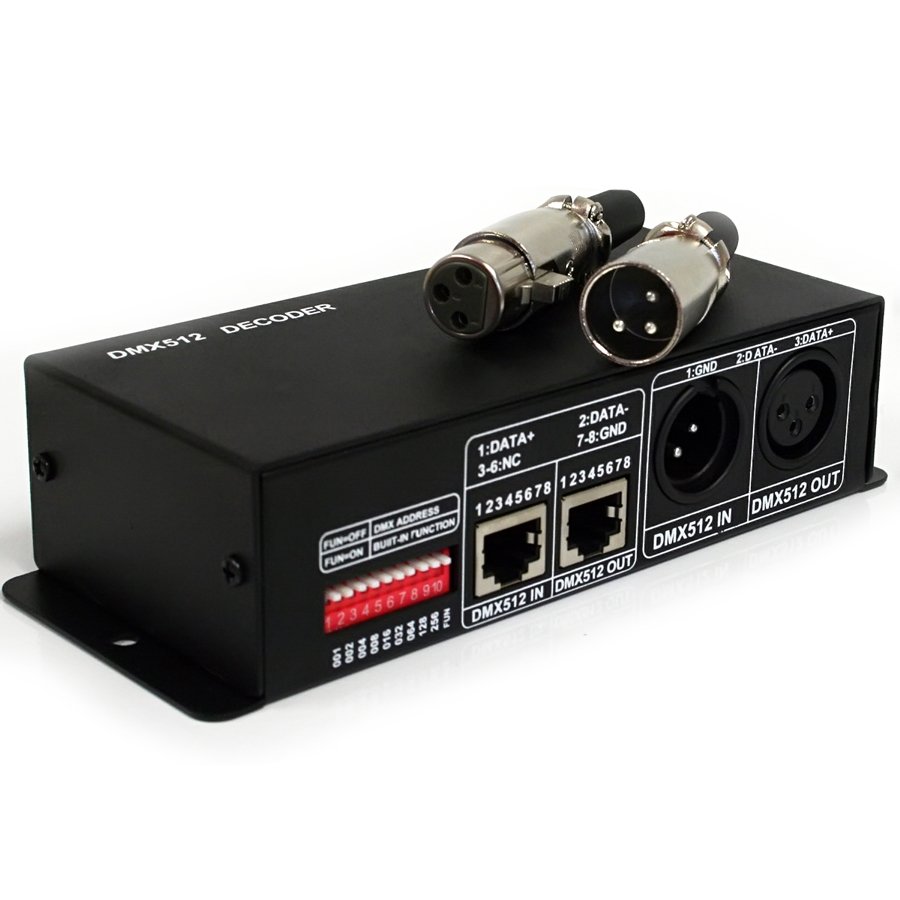

revoART, DMX 512 Decoder 4-Kanal

Artikel-Nr.: G-21
  • 4 Kanal Decoder
  • Steuerung von RGBW LEDs
  • Einstellung über DIP Schlater
  • Reihenschaltung möglich
54,70 € 39,90 € -27.1%

inkl. MwSt. zzgl. Versandkosten

  Stk.

Lieferzeit: 5-7 Werktage

Beschreibung
Dieser DMX Decoder dient der Ansteuerung von RGBW LEDs, RGBW LED - Leisten oder RGBW LED -... mehr
Menü schließen

Beschreibung

revoART, DMX 512 Decoder 4-Kanal

Dieser DMX Decoder dient der Ansteuerung von RGBW LEDs, RGBW LED - Leisten oder RGBW LED - Modulen über DMX 512. Der Decoder verarbeitet das standardisierte DMX 512 Protokoll und steuert über 4 Kanäle (weiß oder warmweiß, rot, grün, blau) in 256 Stufen.

Ein externes Netzteil sowie die RGBW-LEDs, RGBW LED - Leisten oder RGBW-LED - Module können über Schraubklemmen angeschlossen werden. Im Decoder sind Testprogramme eingespeichert, die über die DIP-Schalter ausgewählt werden können. Die DMX Adresse wird ebenfalls über die DIP- Schalter eingestellt.
Über die zweite XLR-Buchse lassen sich weitere Decoder an Reihe schalten.

Jeder DMX Decoder belegt 4 DMX Adressen und wendet Kodierschaltadresseinstellungen an. Mittels eines binären numerischen Kodierschalters, welcher Original-DMX-Adresscodes von 1 bis 9 einstellt (1 = der Niedrigste, 9 = der Höchste), können insgesamt 511 Adressen eingestellt werden.
Beispiel: Um die Einstellung 37 zu starten, wird dieser Adresscode über die Kodierschalter 1, 3 und 6 eingestellt, auf diese Weise lässt sich der Wert durch 1+4+32 erreichen, welches den Original-DMX512-Adresscode für 37 darstellt. Das DMX Signal wird empfangen, wenn Kodierschalter 10 = OFF (ON entspricht Wert 0). Der DMX-Anschluss kann wahlweise über XLR oder Patchkabel erfolgen.

Technische Daten

Betriebsspannung: 12V DC - 24V DC
Ausgangsstrom: 4 x 4A je Kanal
Ausgangsleistung: max. 192W (12V DC), 384W (24V DC)
Eingangssignal: DMX512

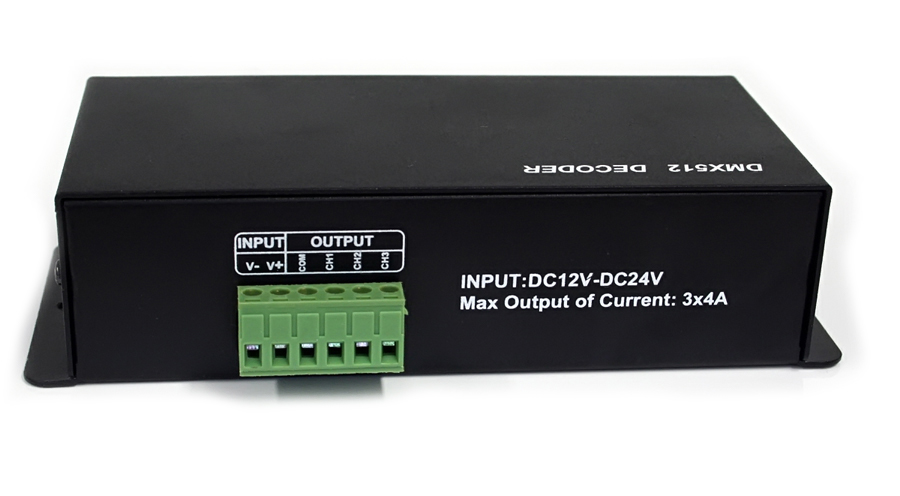

Ausgangssignal: 4CH PWM Konstantspannung, gem. +
Kanäle: vier: W / R / G / B / COM+
Helligkeitsstufen: 256 Stufen

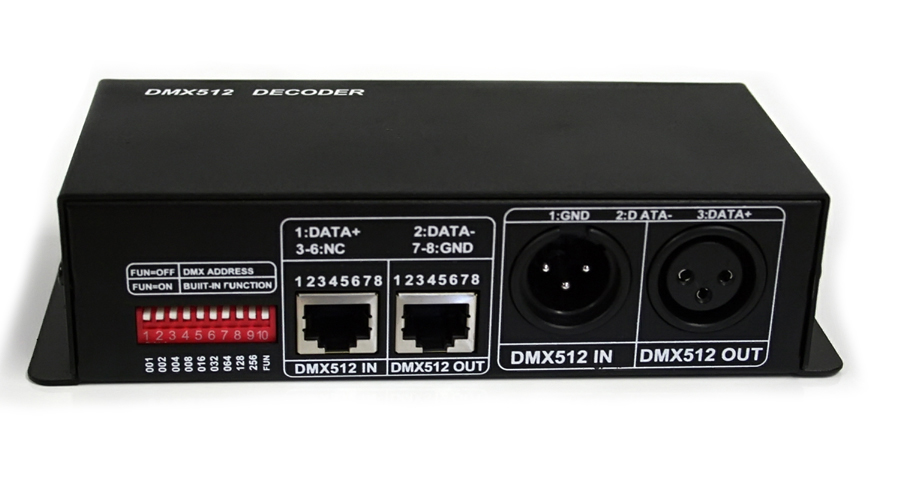

DMX512 Anschluss: DMX512 Ein- und Ausgang für DMX-Signale
RJ45 Anschlüsse: Anschluss für Adresscode
Arbeitstemperatur: -20 - + 60°C
Abmessung L x B x H: 166mm x 85mm x 59mm
Gewicht: 340g

Videos & Downloads

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

Installation

Bei diesem Modell gibt es zusätzlich jeweils eine RJ45-Buchse für den DMX-Signal-Eingang und eine weitere RJ45-Buchse für den Signal-Ausgang, um weitere Decoder in Reihe anzuschließen. Sie können gängige Netzwerkkabel verwenden.
Die Eingangsspannung ist passend zur Betriebsspannung des zu betreibenden RGBW Produkts zu wählen.
Bei LEDs sind entsprechende Vorwiderstände zu verwenden.
