Beschreibung
Dieses RGBW-LED-Controller-SET mit gemeinsamer Anode ist kompatibel zu allen unseren steuerbaren 12V bzw. 24V RGBW-LED Produkten.

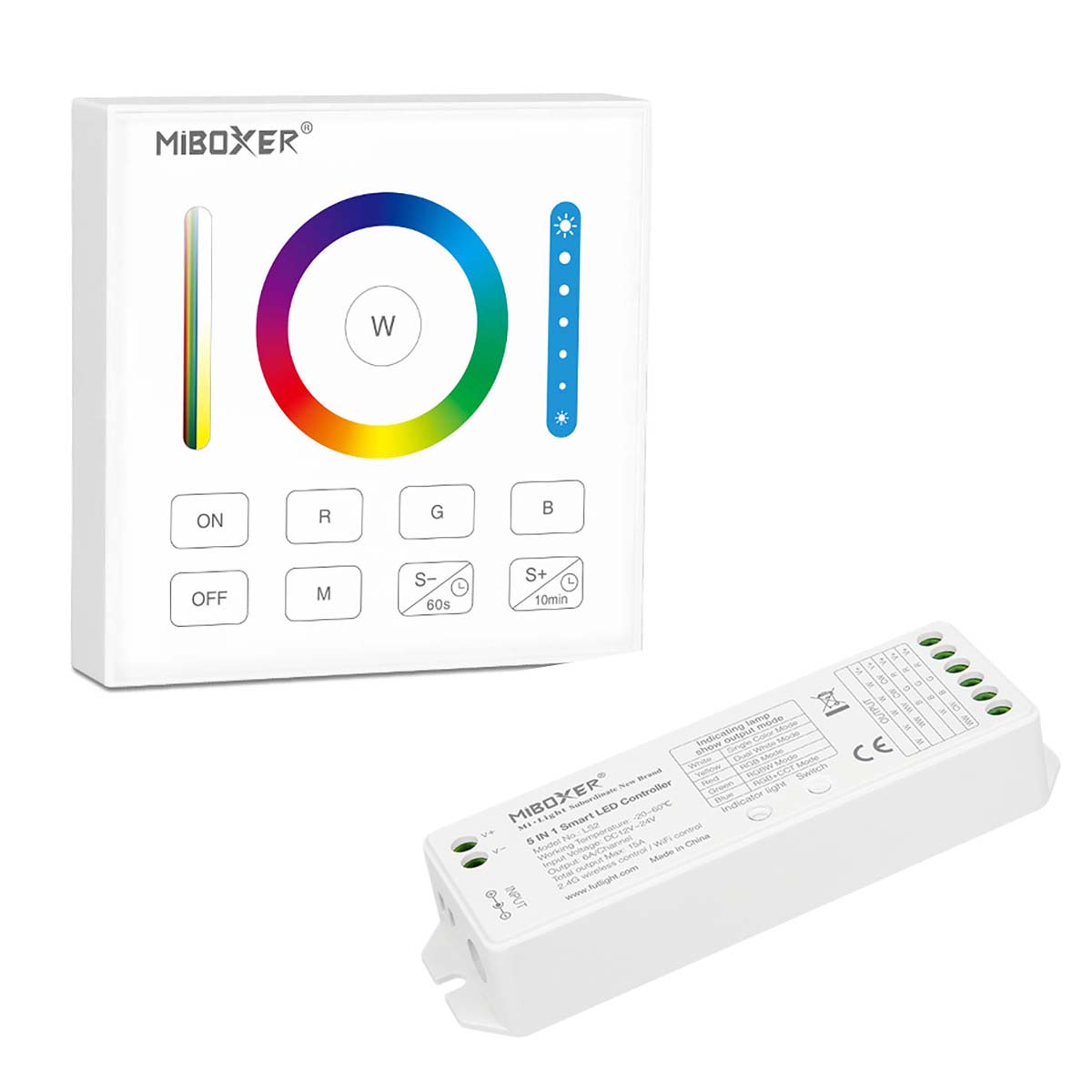

Das RGBW-Controller-Set beinhaltet:

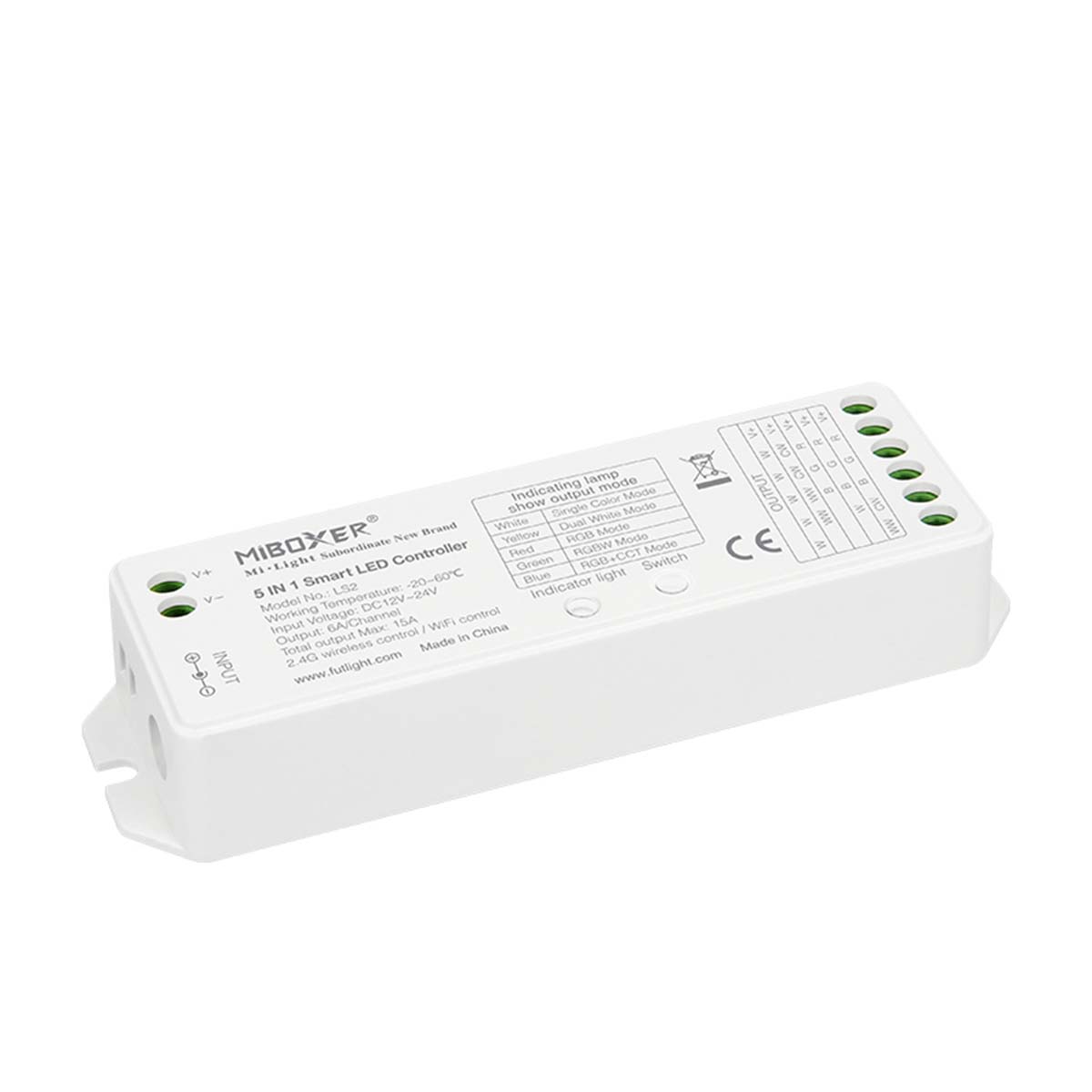

1 RGBW Controller ( wird zwischen Netzteil und RGBW-LEDs montiert )
1 Funk-Fernbedienung als Bedienpanel zur Wandmontage
1 Montageplatte
- dank der Memoryfunktion des Controllers wird die letzte Einstellung beim ausschalten sowie bei Stromunterbrechung gespeichert. Der Controller merkt sich die letzte Einstellung und startet mit Dieser bei erneuter Inbetriebnahme
- ein Signalton bestätigt Eingaben am Gerät
- das Ein- und Ausschalten erfolgt langsam im Fade-Modus
- Nachtlichtfunktion
- Abschaltautomatik über die Tasten 60S oder 10min

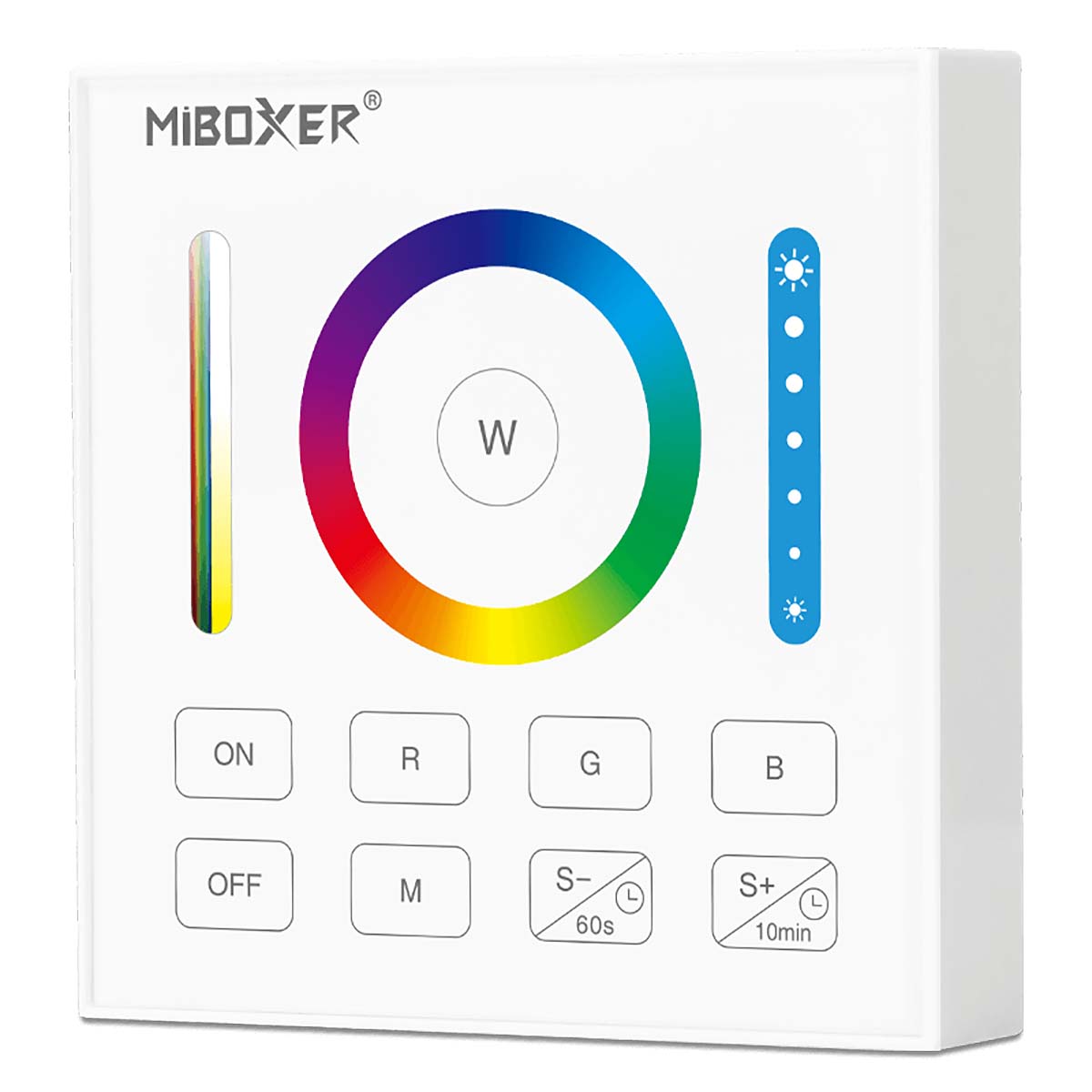

Es verfügt über eine Funk-Fernbedienung mit Farbrad zur manuellen Auswahl der gewünschten Leuchtfarbe sowie über 9 vorprogrammierte Farbwechselprogramme. Je nach Programm können Sie die Helligkeit stufenlos einstellen und die Laufgeschwindigkeit verändern.
Über den farbigen Balken links neben dem Farbkreis kann die Sättigung der Farben reduziert oder erhöht werden. Es wird dann Weiß zur eingestellten Farbe hinzugemischt. Somit lassen sich tolle Weißtöne erzeugen.
Rechts neben dem Farbkreis können Sie dimmen.
Rot, grün, blau und weiß können Sie direkt über Tasten einschalten. Alle anderen Farben steuern Sie mit dem Finger über das Farbrad.
Bei eingestelltem Dauerlicht ( kein automatisches Programm ) können Sie über die Tasten 60s und 10min verzögerte Ausschaltzeiten aktivieren.
Über die Programmauswahl-Taste ( M ) können Sie folgende 9 Farbwechselprogramme auswählen:
P01 - das gesamte Farbspektrum ( rot, pink, blau, cyan, grün, gelb, orange, weiß ) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P02 - Leuchtfarbe weiß - auf- und abschwellend mit weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P03 - rot, grün und blau werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P04 - rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P05 - alle Farben springen mit hartem Übergang in zufälliger Reihenfolge - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P06 - rot wird im Wechsel mit hartem und weichem Übergang dargestellt ( 3x hart, 1x weich ) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P07 - grün wird im Wechsel mit hartem und weichem Übergang dargestellt ( 3x hart, 1x weich ) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P08 - blau wird im Wechsel mit hartem und weichem Übergang dargestellt ( 3x hart, 1x weich ) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P09 - weiß wird im Wechsel mit hartem und weichem Übergang dargestellt ( 3x hart, 1x weich ) - dimmbar - Geschwindigkeit veränderbar
Bei diesem RGBW-Controller SET können Sie auch mehrere Controller zusammen mit nur einer Fernbedienung synchron steuern ( im Umkreis von 30 Metern ), oder Sie können mehrere Controller mit mehreren Fernbedienungen jeweils separat bedienen. Somit kann z.B auch eine Wechselschaltung realisiert werden.
Sie benötigen zur Stromversorgung des Controllers ein Netzteil mit 12V bzw. 24V DC. Welche Spannung Sie benötigen, ist abhängig von der Spannungsvorgabe für den zu betreibenden RGBW-LEDs. Die Funk-Fernbedienung wird mit Batterien betrieben.
Die RGBW LEDs werden an die 5polige Schraubklemme + R G B W des Controllers angeschlossen. Ein 5poliges Anschlußkabel ( 20cm ) zu den RGBW-LEDs legen wir der Lieferung bei oder montieren es am Controller ( bei gleichzeitigen Kauf von passenden RGBW LEDs ).
Um das Anschlusskabel zu verlängern können Sie diese Verbindungskabel anstecken.
Über die Schraubklemmen ist auch ein Parallelanschluss mehrere Abnehmer möglich.
Das Netzteil wird an + - der 2poligen Schraubklemme angeklemmt.
Netzteile mit DC-Hohlstecker ( 5.5mm außen - 2.5mm innen - Pluspool innen / Minuspool aussen ) können Sie direkt in die Buchse des RGB-Controller stecken.
technische Daten:
Abmessungen der Fernbedienung im mm: L86 x B20 x H86
Abmessungen des Controllers im mm: L97 x B37 x H28
Arbeitsspannung: 12V DC bis 24V DC
max Leistung: 4 x 6A ( max. 15A )
Arbeitstemperatur: -20° bis + 60°C
Reichweite der Fernbedienung: ca. 30m
Zum Betrieb der Fernbedienung benötigen Sie 2 x handelsübliche AAA Batterien. Die Batterien gehören nicht zum Lieferumfang.
Montage der Funk-Bedienung an der Wand:
Bei Unterputzdosen schrauben Sie die Montageplatte in die Bohrungen der Unterputzdose.
Bei einer Wandmontage ohne Dose bohren Sie Löcher in die Wand und schrauben Sie die Montageplatte am Wunschort fest.
Die herausstehende Nase der Montageplatte muss nach hinten und nach unten zeigen.
Setzen Sie das Steuerpanel mit der oberen, inneren Kante auf die Montageplatte auf. Die zwei oberen Nasen am Panel müssen in den zwei Einkerbungen der Grundplatte liegen.
Dann drücken Sie den Controller schräg nach unten auf die Montageplatte. Die untere Nase der Montageplatte rastet dann am Panel ein.
Möchten Sie das Panel abnehmen ( z.B. für den Batterietausch ), dann drücken Sie einen kleinen Schraubenzieher vorsichtig in die untere Einkerbung bis sich der Controller löst.
Schließen Sie immer erst den Abnehmer (LED-Artikel) und danach die Stromversorgung an, da es sonst zu einem Kurzschluß kommen kann. Der Controller kann dadurch beschädigt oder zerstört werden. Trennen Sie das Netzteil vor dem Anschluß der Kabel vom Stromkreislauf.
Verwenden Sie den Artikel nur in trockenen Bereichen oder schützen Sie ihn vor Feuchtigkeit.
Niemals direkt an 230V anschließen.
| Produktgruppe: | Zubehör für LED-Leisten, Strips & Module Zubehör für LEDs |
| Artikeltyp: | RGB-LED Steuerung |
| Spannung: | 12V DC 24V DC |
