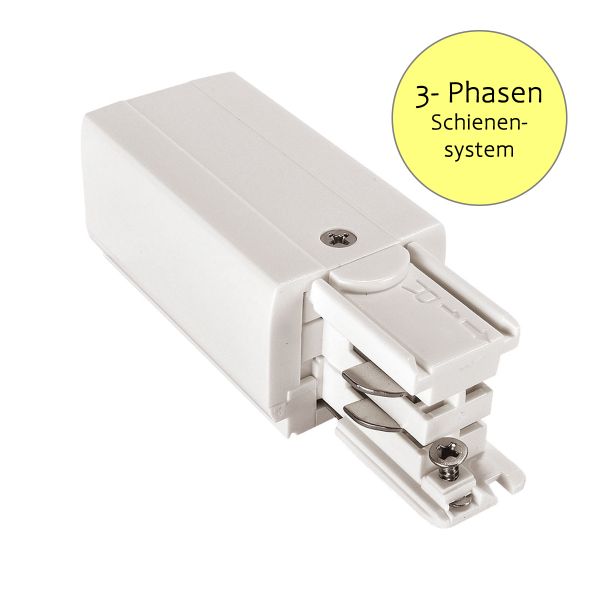

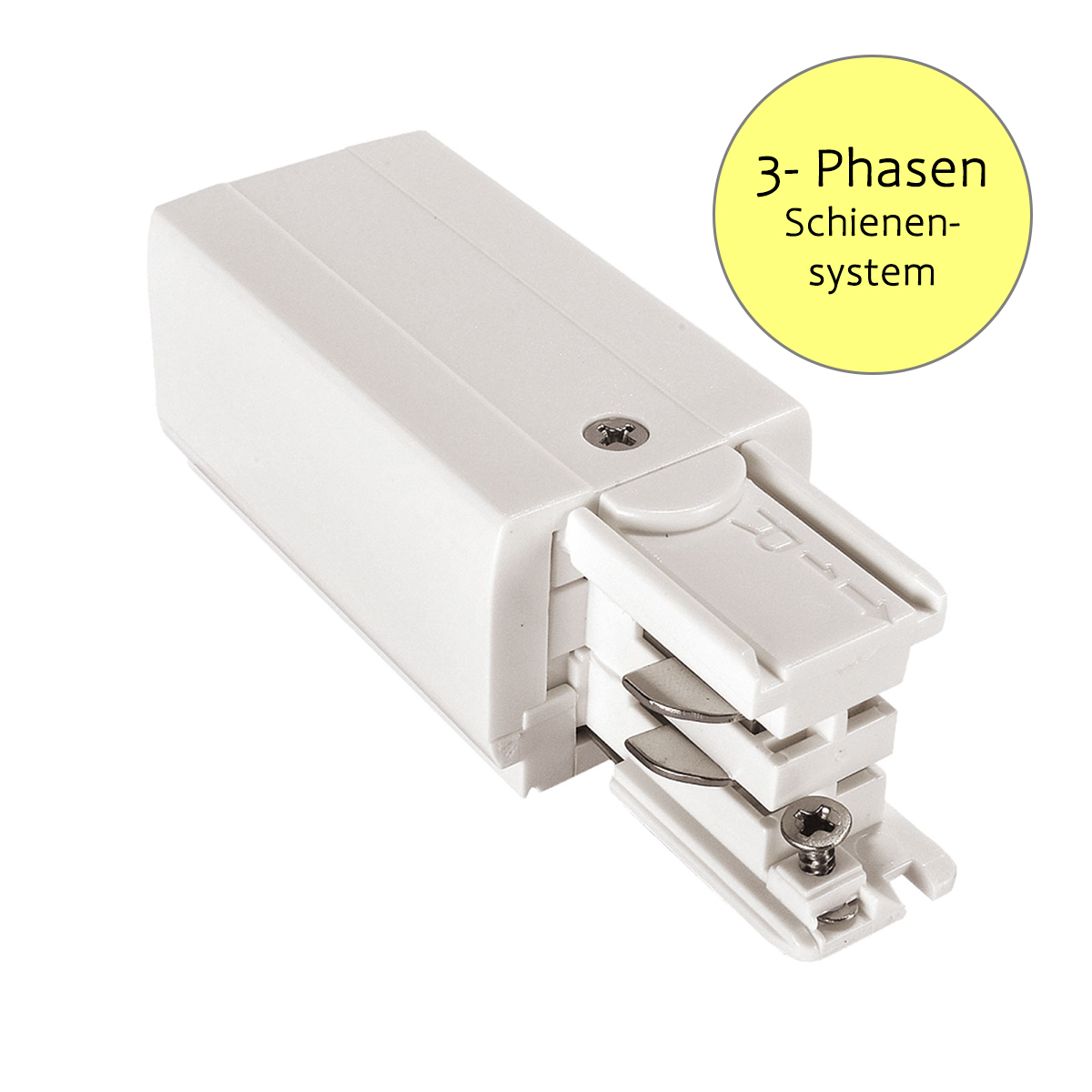

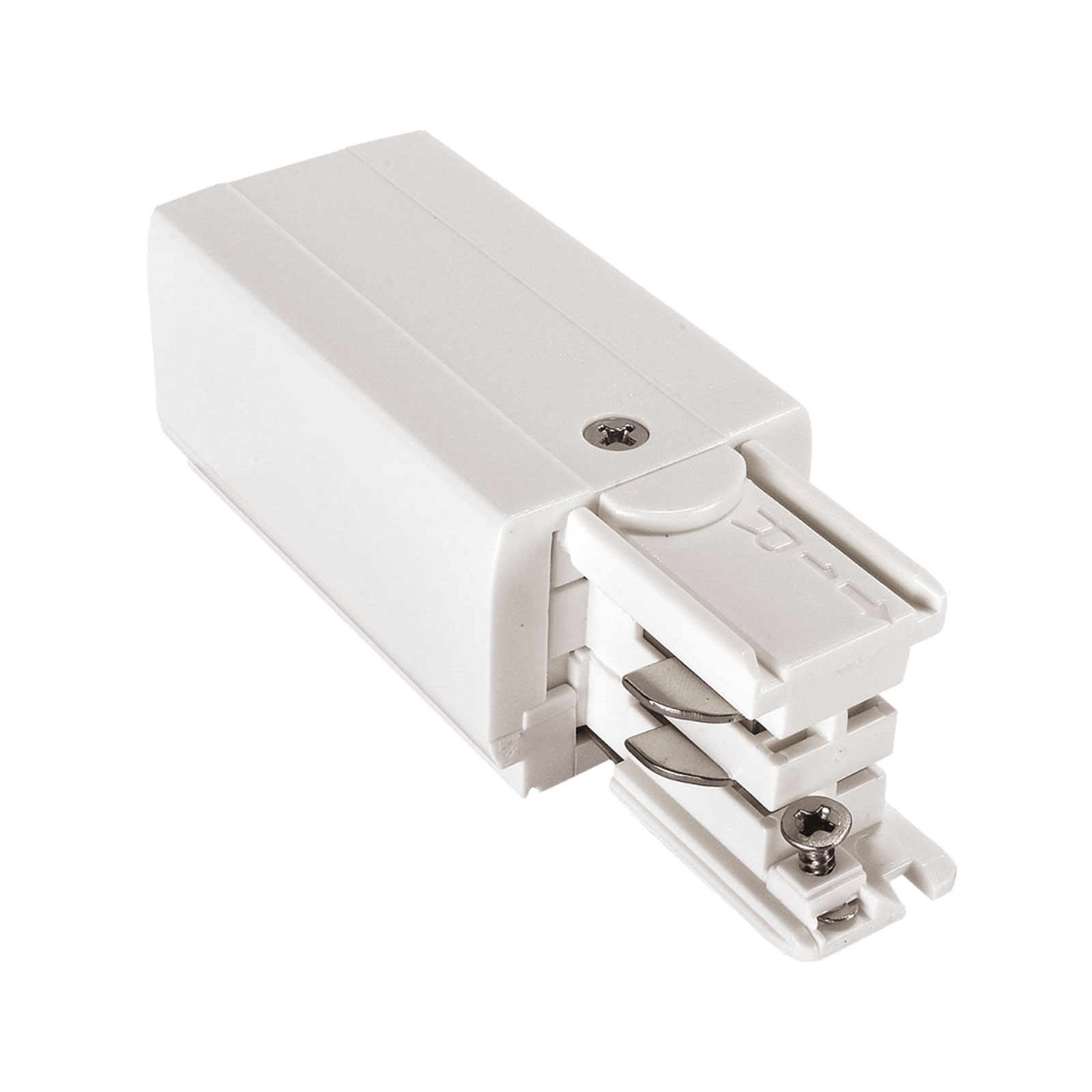

Endeinspeisung für 3-Phasen-Stromschienensystem - Schutzleiter

Endeinspeisung für 3-Phasen-Stromschienensystem - Schutzleiter rechts, weiß

Artikel-Nr.: SP-TR-Z-23-WHT

10,50 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-6 Werktage

Beschreibung: Mit dem Endeinspeiser wird die elektrische Verbindung zwischen Stromanschluss... mehr

Menü schließen

Beschreibung

revoART, Endeinspeisung für 3-Phasen-Stromschienensystem - Schutzleiter rechts, weiß

Mit dem Endeinspeiser wird die elektrische Verbindung zwischen Stromanschluss und den 3-Phasen Stromschienen hergestellt.

Folgende Schienen empfehlen wir Ihnen für die Installation ihres Stromschienensystems:

3-Phasen-Stromschiene-230v-1m-weiß

3-Phasen-Stromschiene-230v-2m-weiß

Was ist ein 3-Phasenstrom-Schienensystem? Was gibt es bei der Planung zu beachten?

Bei einem 3-Phasen-Stromschienensystem stehen Ihnen 3 Stromkreise zur Verfügung. Diese sind mit je 16A belastbar und einzeln schaltbar. Damit haben Sie die Möglichkeit in einem Raum 3 Beleuchtungsszenarien zu erstellen. So können Sie den ersten Stromkreis der Hauptbeleuchtung zuordnen, den zweiten für die Ambientebeleuchtung nutzen und den 3. Stromkreis zur Objektbeleuchtung verwenden.

Bei der Planung Ihres 3-Phasen-Stromschienensystem entscheiden Sie sich zunächst für die gewünschte Länge, Form und Farbe.

Für die Formgestaltung stehen Ihnen verschiedene Verbinder und Endstücke zur Verfügung:

Längsverbinder:	Verbindung von zwei Stromschienen
L-Verbinder:	Verbindung im 90° Winkel von 2 Stromschienen
T-Verbinder:	Verbindung im 90° Winkel von 3 Stromschienen
X-Verbinder:	Verbindung im 90° Winkel von 4 Stromschienen

Wählen Sie den passenden Einspeiser (Mitteleinspeisung, Endeinspeisung). Dieser wird für den Stromanschluss benötigt. Beachten Sie bei der Wahl der Einspeiser und Verbinder immer die Lage des Schutzleiters (Schutzleiter rechts, Schutzleiter links). 3-Phasen-Stromschienensysteme sind asymmetrisch. Das bedeutet der Schutzleiter wird auf einer Seite des Schienenprofils mitgeführt. Mit der Endkappe wird das offene Ende der Stromschiene geschlossen.

Checkliste benötigter Produkte:

3-Phasen Stromschienen
3-Phasen Einspeiser
3-Phasen Verbinder
3-Phasen Endkappe
3-Phasen Schienenleuchten mit Leuchtmittel

Technische Daten

Schutzleiter:	rechts
Gehäusefarbe:	Weiß
Material:	Aluminium
Spannung:	230V
zulässige Umgebungstemperatur:	-20°C bis max. +40°C
Schutzart:	IP 20
Gewicht:	0,058kg

Installation

Der Anschluss darf nur durch eine ausgebildete Fachkraft, unter Berücksichtigung der VDE-Richtlinien, erfolgen.

Bewertungen lesen, schreiben und diskutieren... mehr

Kundenbewertungen

0 Bewertungen

5 Sterne

4 Sterne

3 Sterne

2 Sterne

1 Sterne

230V LED 3-Phasen Schienenleuchte - Madara Optimo - 10W - GU10, weiß

revoART, 230V LED 3-Phasen Schienenleuchte - Madara...

ab 20,50 €

Auf Lager

SP-TR-09-01

Mitteleinspeisung für 3-Phasen-Stromschienensystem - weiß

revoART, Mitteleinspeisung für...

12,05 €

Auf Lager

SP-TR-Z-19-WHT

revoART, 3-Phasen - Stromschiene - 230V - 1m - schwarz

23,85 €

Auf Lager

SP-TR-S-04-BLK

revoART, 3-Phasen - Stromschiene - 230V - 1m - weiß

23,85 €

Auf Lager

SP-TR-S-01-WHT

Smart Space Linear Light Bar in Holzoptik - Tuya App, Sprachsteuerung über Alexa und Google Home

revoART, Smart Space Linear Light Bar in Holzoptik -...

149,90 €

Auf Lager

SH-PAN-03

24V wasserfester Sauna LED Streifen - temperaturbeständig bis 90° - RGBWW - IP68

revoART, 24V wasserfester Sauna LED Streifen -...

ab 3,30 €

Nicht auf Lager

XWS-03-001

12V - 24V Zigbee Controller für 1-5 Kanal LED Produkte - Smart Home

revoART, 12V - 24V Zigbee Controller für 1-5 Kanal LED...

29,90 €

Auf Lager

SH-32

Plug & Play 24V DC - wasserfestes Netzteil stabilisiert - 10,4A - 250Watt - IP67

revoART, Plug & Play 24V DC - wasserfestes Netzteil...

73,90 €

Auf Lager

F24V-250-IP67-SAP-PP

Plug & Play 24V DC - schmales wasserfestes Netzteil stabilisiert - 2,5A - 60Watt - IP67

revoART, Plug & Play 24V DC - schmales wasserfestes...

42,90 €

Auf Lager

F24V-62-SAP-SLIM-PP

Plug & Play 24V DC - schmales wasserfestes Netzteil stabilisiert - 1,67A - 40Watt - IP67

revoART, Plug & Play 24V DC - schmales wasserfestes...

32,90 €

Auf Lager

F24V-61-SAP-SLIM-PP

12V SMART Wandleuchte - Garden Lights - Gilvus...

42,90 €

Auf Lager

TE-WL-69

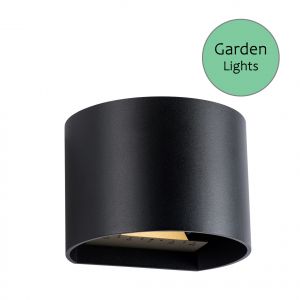

12V Wandleuchte - Garden Lights - Goura...
