Beschreibung

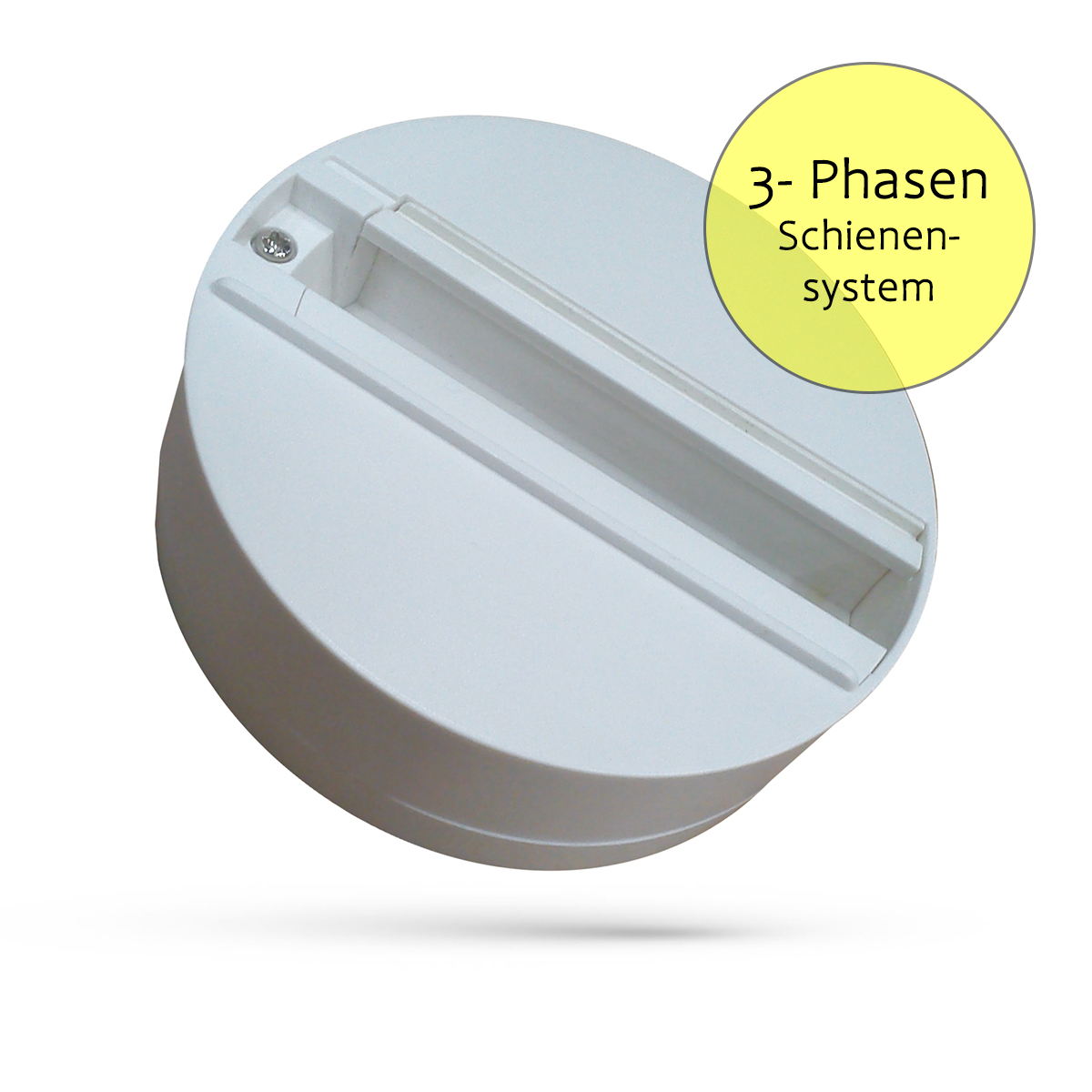

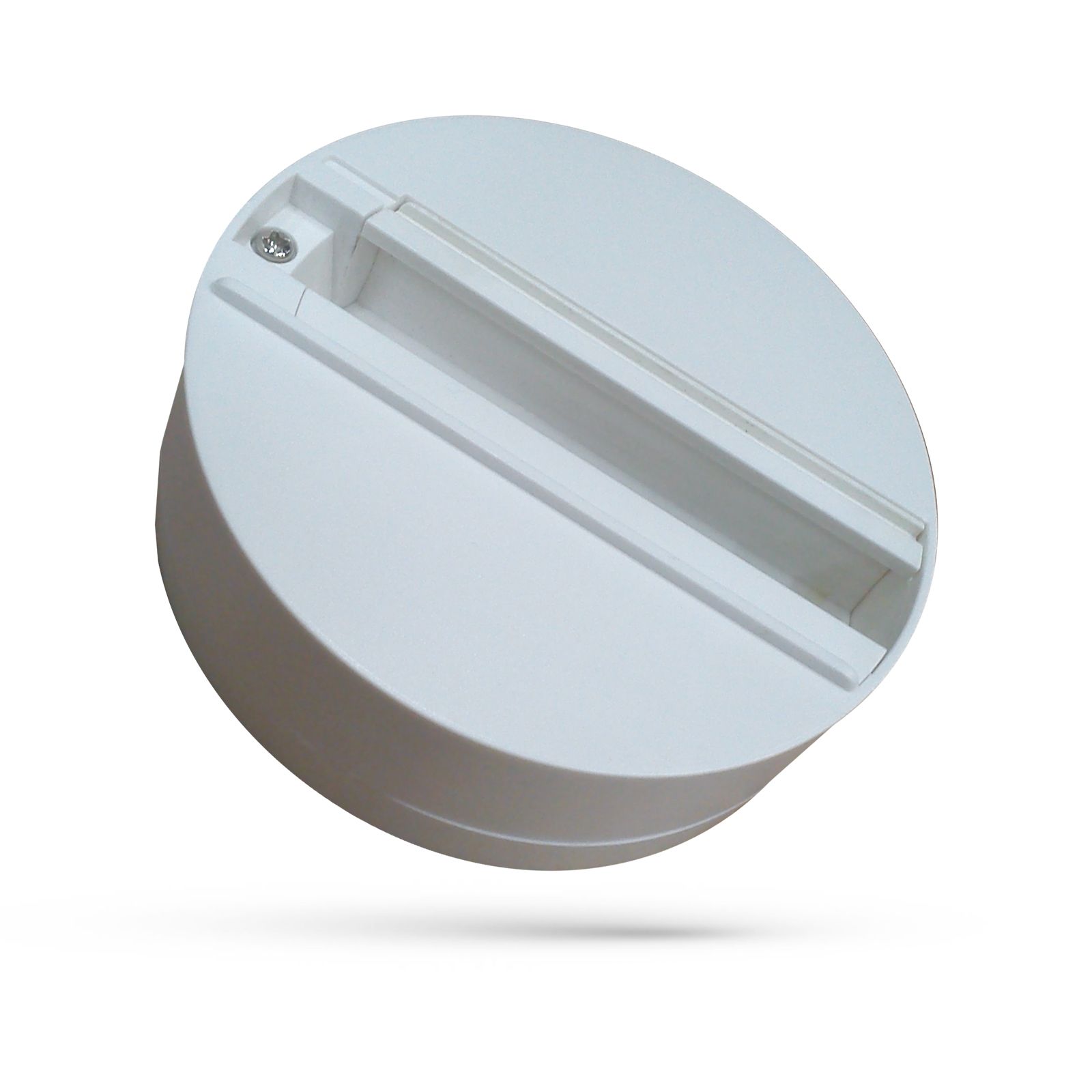

revoART, Aufbau-Punktauslass für 3-Phasen Leuchten, weiß
Für unsere Leuchten des 3-Phasen Schienensystems steht Ihnen unser Punktauslass zur Verfügung. Damit ist es möglich Schienenleuchten auch einzeln ohne Schiene direkt an der Wand oder Decke zu montieren.
Was ist ein 3-Phasenstrom-Schienensystem? Was gibt es bei der Planung zu beachten?
Bei einem 3-Phasen-Stromschienensystem stehen Ihnen 3 Stromkreise zur Verfügung. Diese sind mit je 16A belastbar und einzeln schaltbar. Damit haben Sie die Möglichkeit in einem Raum 3 Beleuchtungsszenarien zu erstellen. So können Sie den ersten Stromkreis der Hauptbeleuchtung zuordnen, den zweiten für die Ambientebeleuchtung nutzen und den 3. Stromkreis zur Objektbeleuchtung verwenden.
Bei der Planung Ihres 3-Phasen-Stromschienensystem entscheiden Sie sich zunächst für die gewünschte Länge, Form und Farbe.
Für die Formgestaltung stehen Ihnen verschiedene Verbinder und Endstücke zur Verfügung:
Längsverbinder: | Verbindung von zwei Stromschienen |
L-Verbinder: | Verbindung im 90° Winkel von 2 Stromschienen |
T-Verbinder: | Verbindung im 90° Winkel von 3 Stromschienen |
X-Verbinder: | Verbindung im 90° Winkel von 4 Stromschienen |
Wählen Sie den passenden Einspeiser (Mitteleinspeisung, Endeinspeisung). Dieser wird für den Stromanschluss benötigt. Beachten Sie bei der Wahl der Einspeiser und Verbinder immer die Lage des Schutzleiters (Schutzleiter rechts, Schutzleiter links). 3-Phasen-Stromschienensysteme sind asymmetrisch. Das bedeutet der Schutzleiter wird auf einer Seite des Schienenprofils mitgeführt. Mit der Endkappe wird das offene Ende der Stromschiene geschlossen.
Checkliste benötigter Produkte:
- 3-Phasen Stromschienen
- 3-Phasen Einspeiser
- 3-Phasen Verbinder
- 3-Phasen Endkappe
- 3-Phasen Schienenleuchten mit Leuchtmittel
Technische Daten
Gehäusefarbe: | Weiß |
Material: | Kunststoff |
Abmessung H x Ø: | 32 x 100mm |
zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Schutzart: | IP 20 |
Gewicht: | 0,200kg |
Installation
Der Anschluss darf nur durch eine ausgebildete Fachkraft, unter Berücksichtigung der VDE-Richtlinien, erfolgen.
