- individuelle Wunschlänge
- RGB Farbwechsel und Warmweiß
- schwarzes Eckprofil mit schwarzer Abdeckung
- homogenes Lichtbild
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
![Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung](https://www.leds24.com/media/image/c7/22/d5/G-27-01_300x300.jpg)
Auf Lager
Beschreibung

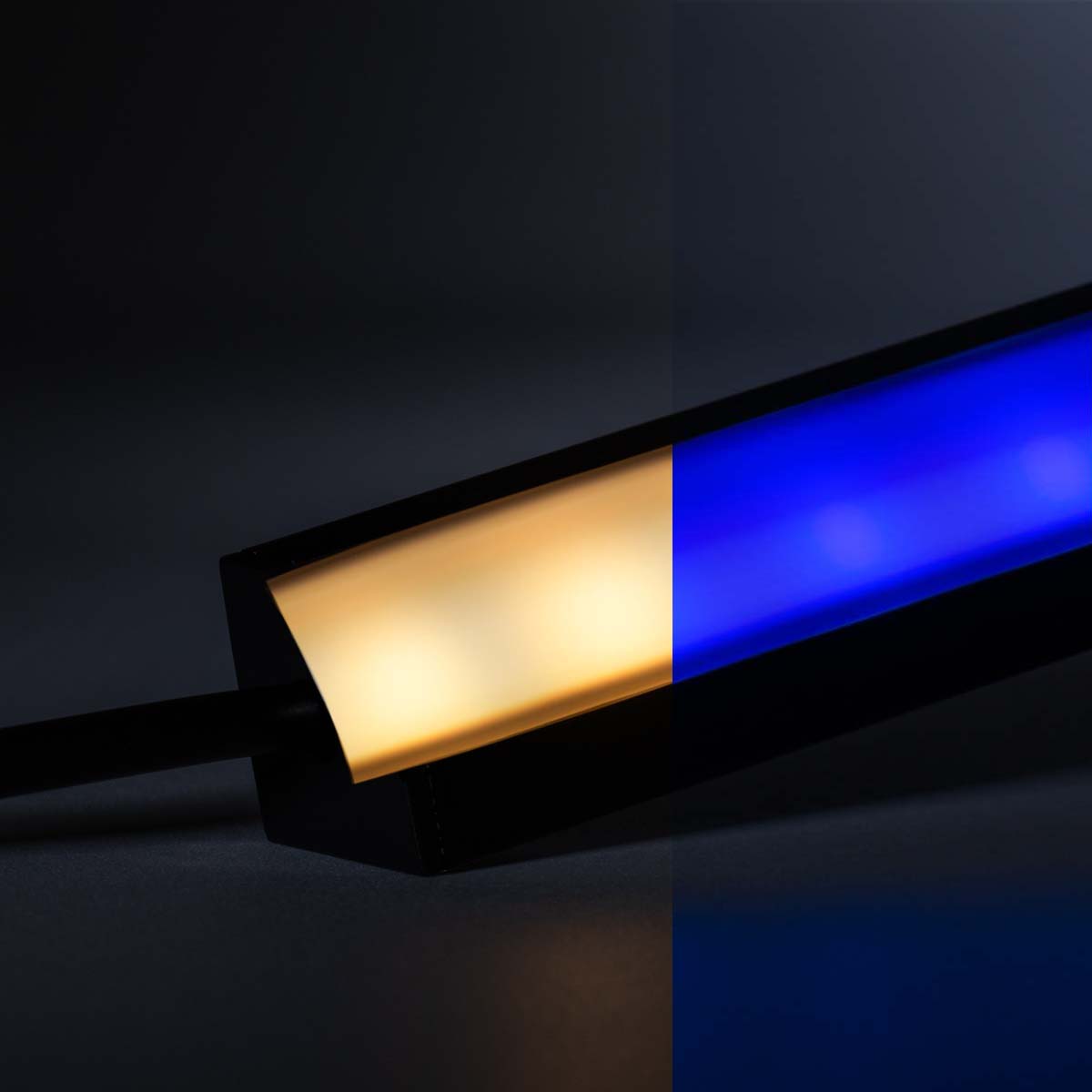

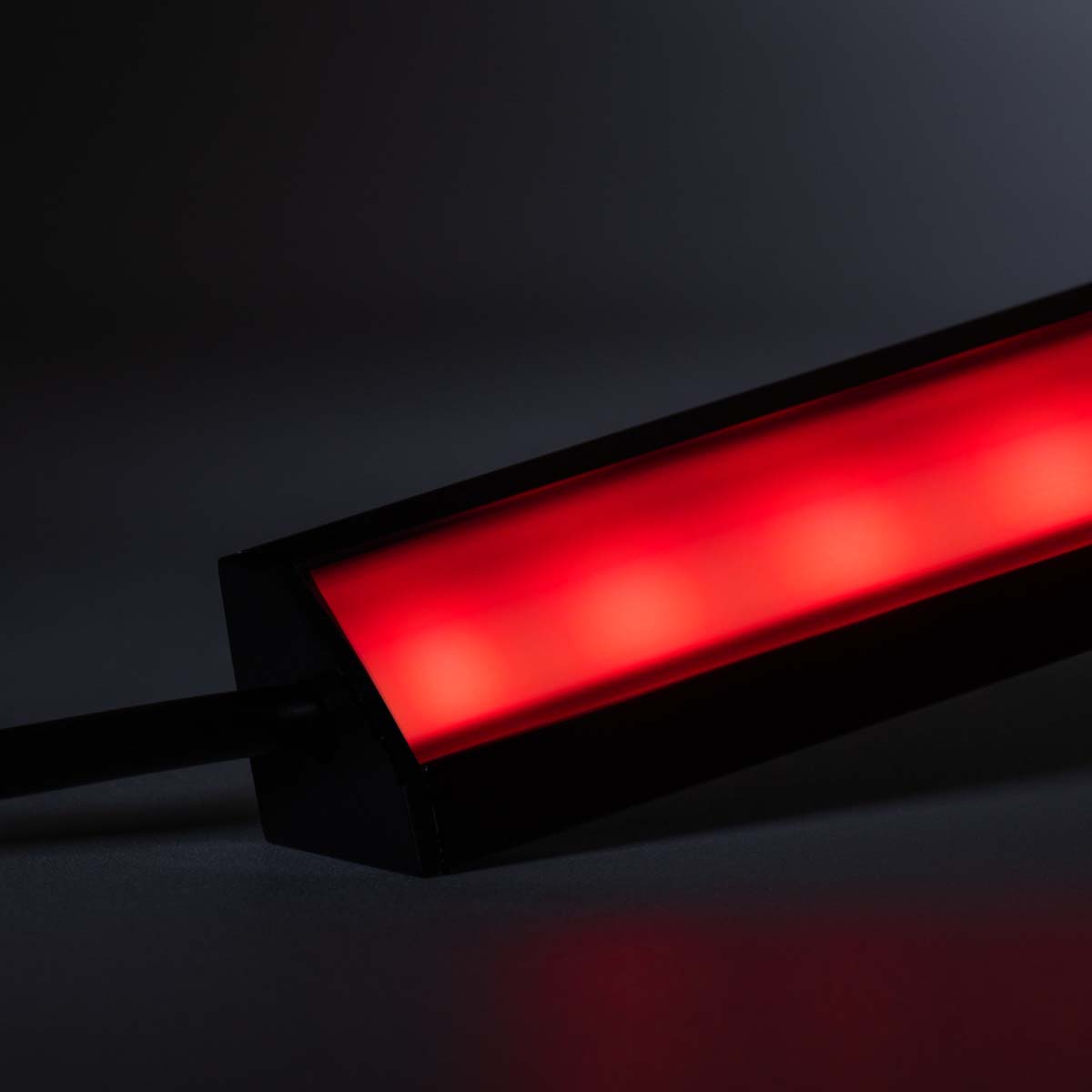

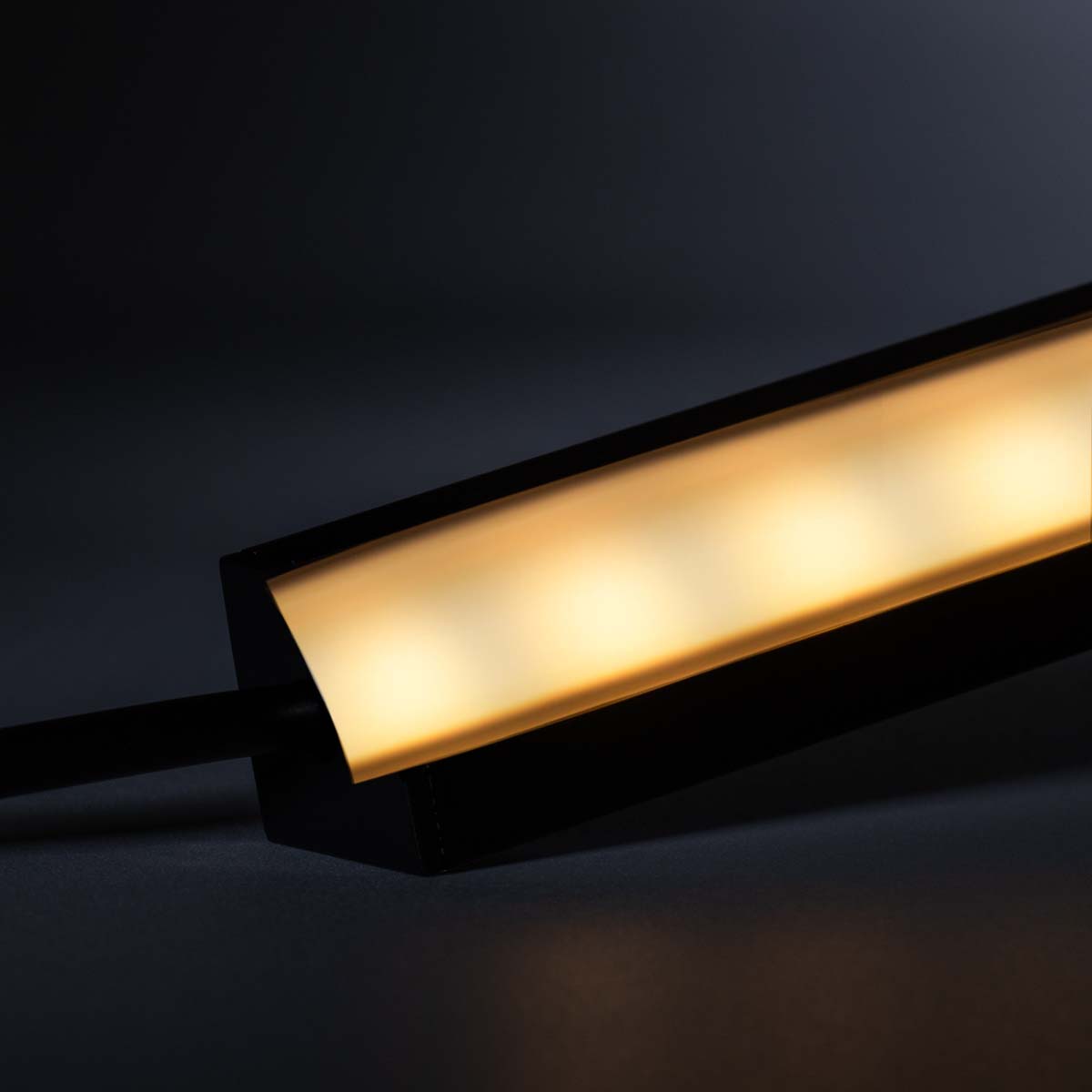

revoART, 24V Black Line LED Eckleiste - RGBWW (RGB + warmweiß) - schwarze Abdeckung
Unsere RGBW LED Eckleiste ist vielseitig einsetzbar. Das schwarze Aluminiumprofil mit innenliegendem LED Streifen wird mit einer schwarzen Abdeckung geliefert, welche die LEDs vor Verschmutzung schützt und für eine optisch unauffällige Montage sorgt. Durch die schwarze Abdeckung wird die Lichtausbeute beeinflusst, die LED Leiste ist somit eher zur Ambientebeleuchtung, als für eine direkte Beleuchtung geeignet. Die 60 verbauten RGBW (RGB + Warmweiß) LEDs pro Meter können mittels einem separat erhältlichen RGBW-Controllers alle Farbtöne des gesamten Farbspektrums und zusätzlich die Lichtfarbe Warmweiß erzeugen.
Bestell- und Installationshinweise
Die LED Leiste ist in individueller Wunschlänge ab 33cm bis 193cm am Stück gemäß technisch bedingter Längenauswahl bestellbar. Nach Ihrer Längenauswahl fertigen wir jede Leiste individuell in unserer deutschen Produktionsstätte. Standardmäßig produzieren wir die Leiste mit einem Ein- und Ausgangskabel von 20cm Länge. Somit können Sie die Leiste auf der Eingangsseite mit einem passenden Netzteil und RGB- Controller verbinden und an der Ausgangsseite eine weitere Leiste anschließen.
Lieferumfang

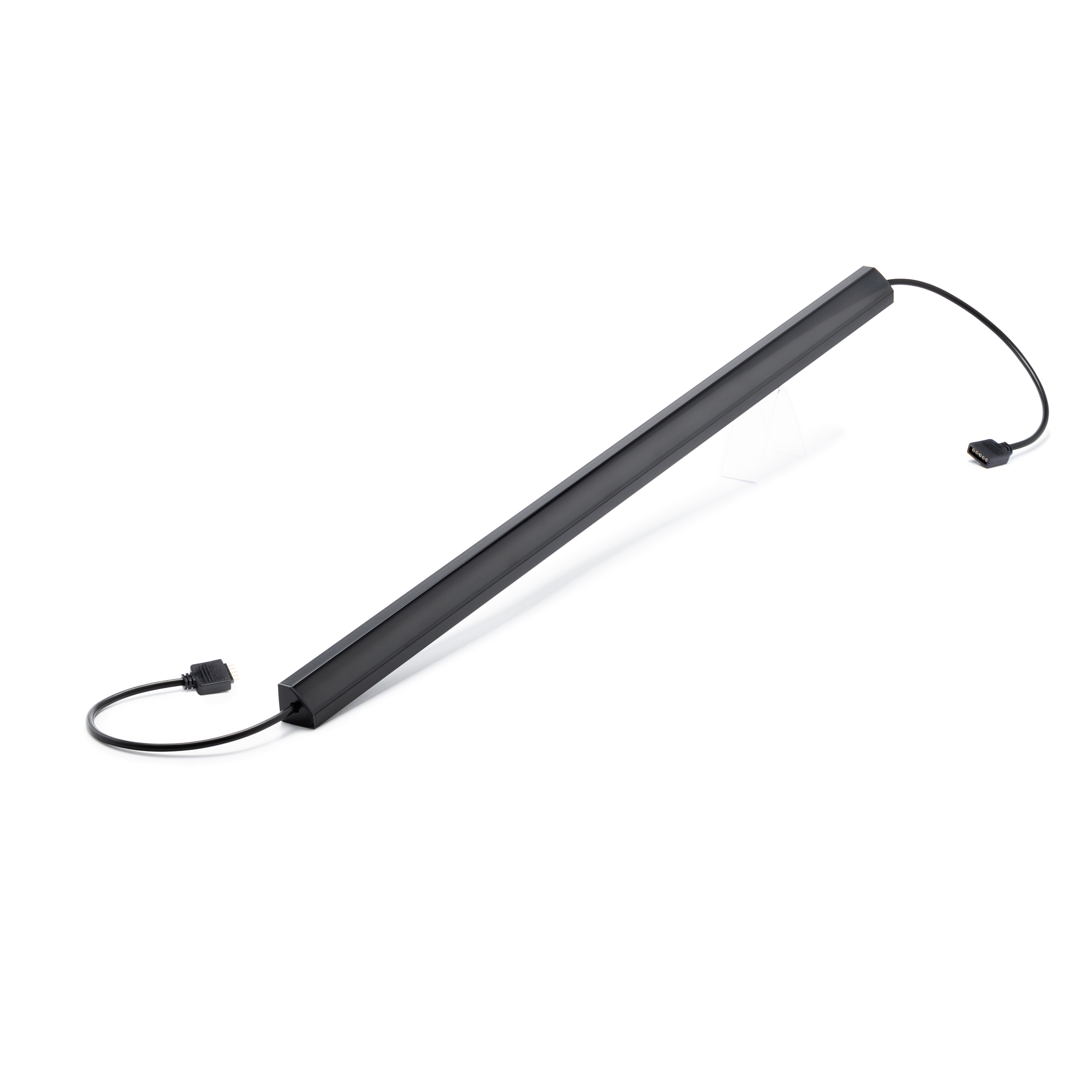

- Aluminium LED Leiste mit 20cm Ein- und Ausgangskabel (wenn nicht anders von Ihnen angegeben)
- inklusive Abdeckung
- inklusive Endkappen
- inklusive Wandhalter
In unserem LED Zubehör finden Sie geeignete Netzteile und Dimmer, diese sind nicht im Lieferumfang enthalten.
Das Leuchtmitteil in der LED Leiste ist austauschbar.
Technische Daten

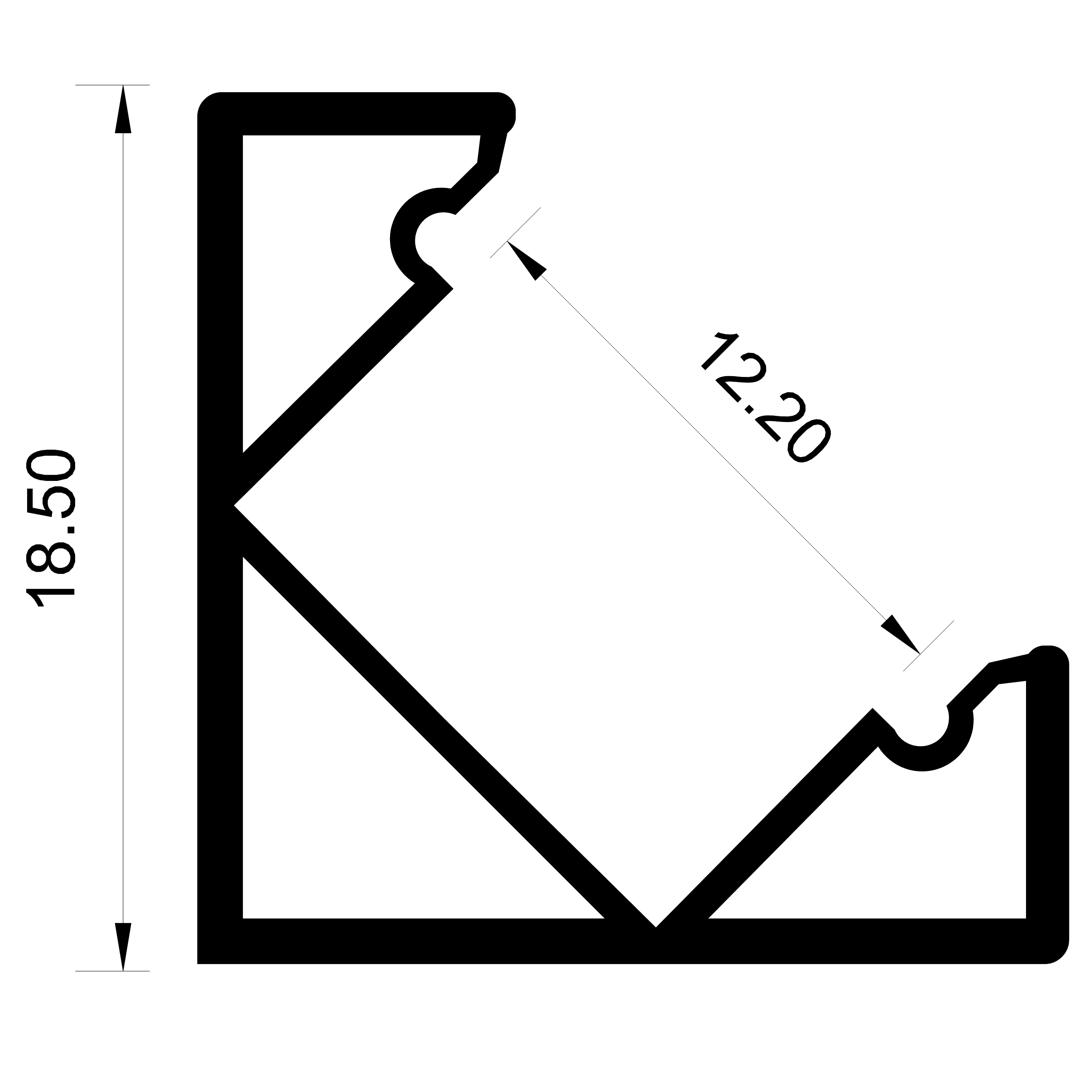

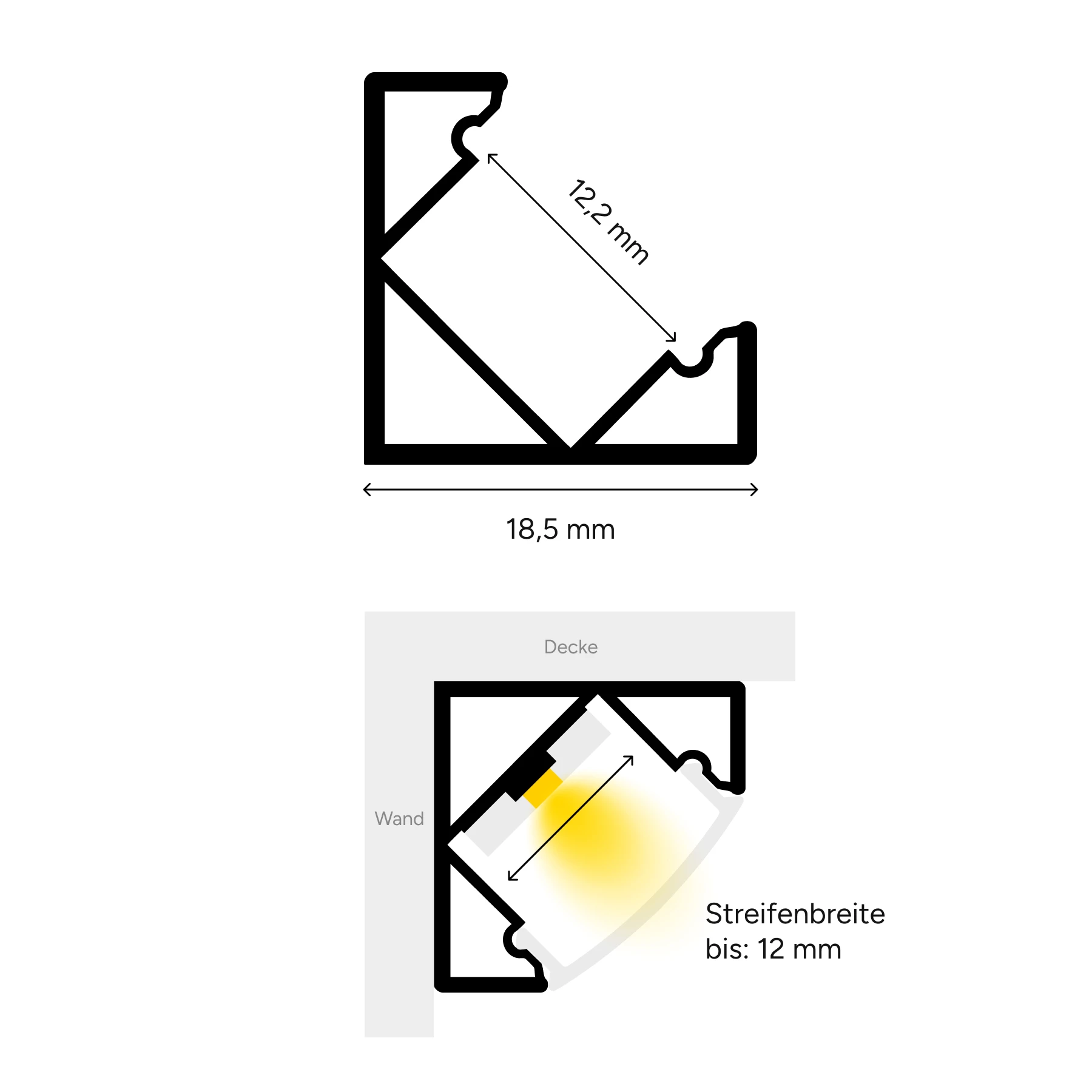

Abmessung B x H x L: | 18,5mm x 18,5mm x nach Auswahl Rastermaß |
Profilart: | Aluminium Eckprofil 90° |
Profilfarbe: | Schwarz, RAL9005 |
Abdeckung: | Schwarz |
Spannung: | 24V DC |
Leistung pro m: | 14W |
Lichtfarbe: | RGB und Warmweiß |
Farbtemperatur: | 2700K (Warmweiß) |
Farbwiedergabe Index CRI: | 80 RA |
max. Lichtstrom: | 1200 Lumen |
Abstrahlwinkel: | 120° |
max. Länge in Reihe: | 8,00m |
zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Energieeffizienzklasse: | F |
Schutzart: | IP 20 |
Videos & Downloads
LED Profile
Welche Profilarten gibt es?
LED Gesamtsystem Teil 1
Installationshinweise
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
Installation
Hinweise zur Stromversorgung:
Folgendes Netzteil empfehlen wir Ihnen für die Stromversorgung der LED- Leiste in diversen Längen:
bis 1,00m Länge | 24V DC – Netzteil stabilisiert – 1A – 24Watt |
bis 1,93m Länge | 24V DC – Netzteil stabilisiert – 3A – 72Watt |
Wenn Sie mehrere LED Leisten in Reihe schalten, summiert sich deren Leistung und Sie benötigen ggf. ein größeres Netzteil.
Folgenden RGBW-Controller empfehlen wir Ihnen für die Einstellung der Farbe und Helligkeit des LED Streifens:
ein oder mehrere LED Leisten gemeinsam steuerbar |
Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung |
mehrere LED Leisten getrennt steuerbar |
4 Zonen Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung |
Zur Konfiguration der LED-Leisten stehen Ihnen verschiedene Möglichkeiten zur Verfügung. So können Sie diese z.B. in Reihe oder Parallel schalten. Auch ist es möglich einen RGBW - Controller anzuschließen. Für Ihre individuellen Anwendungen empfehlen wir Ihnen folgende 5poligen Kabel:
Anschluss Netzteil: | Anschlusskabel zum Netzteil - 100cm - black |
Anschluss Controller: | Anschlusskabel für RGBW Controller - 20cm - black |
Verbindungskabel: | Verbindungskabel - 100cm - black |
Verteilerkabel: | Y-Verteilerkabel - 3x50cm - black |
Die ausgewiesenen Energieeffizienzdaten beziehen sich auf das verwendete Leuchtmittel und können durch den Verbau in der LED Leiste beeinflusst werden.
