Einbau Funk LED Controller - 4 Kanal - RGBW, schwarz

Einbau Funk LED Controller - 4 Kanal - RGBW, schwarz

Artikel-Nr.: DR-22-BLK

4 Kanal RGBW Funk Controller
für 12V bzw. 48V RGBW LED Produkte
inkl. Fernbedienung zur Wandmontage

34,90 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-6 Werktage

Beschreibung: Dieses Steuerungs-Set besteht aus einer 1-Kanal Funkfernbedienung zur... mehr

Menü schließen

Beschreibung

revoART, Einbau Funk LED Controller - 4 Kanal - RGBW, schwarz

Dieses Steuerungs-Set besteht aus einer 1-Kanal Funkfernbedienung zur Wandmontage und einem universellen 5 in 1 Controller. Damit können Sie unsere LED Elemente einfach und bequem steuern. Die LED Elemente können sowohl einfarbig, als auch mehrfarbig sein.

Folgende Einstellungen können über die Fernbedienung vorgenommen werden:

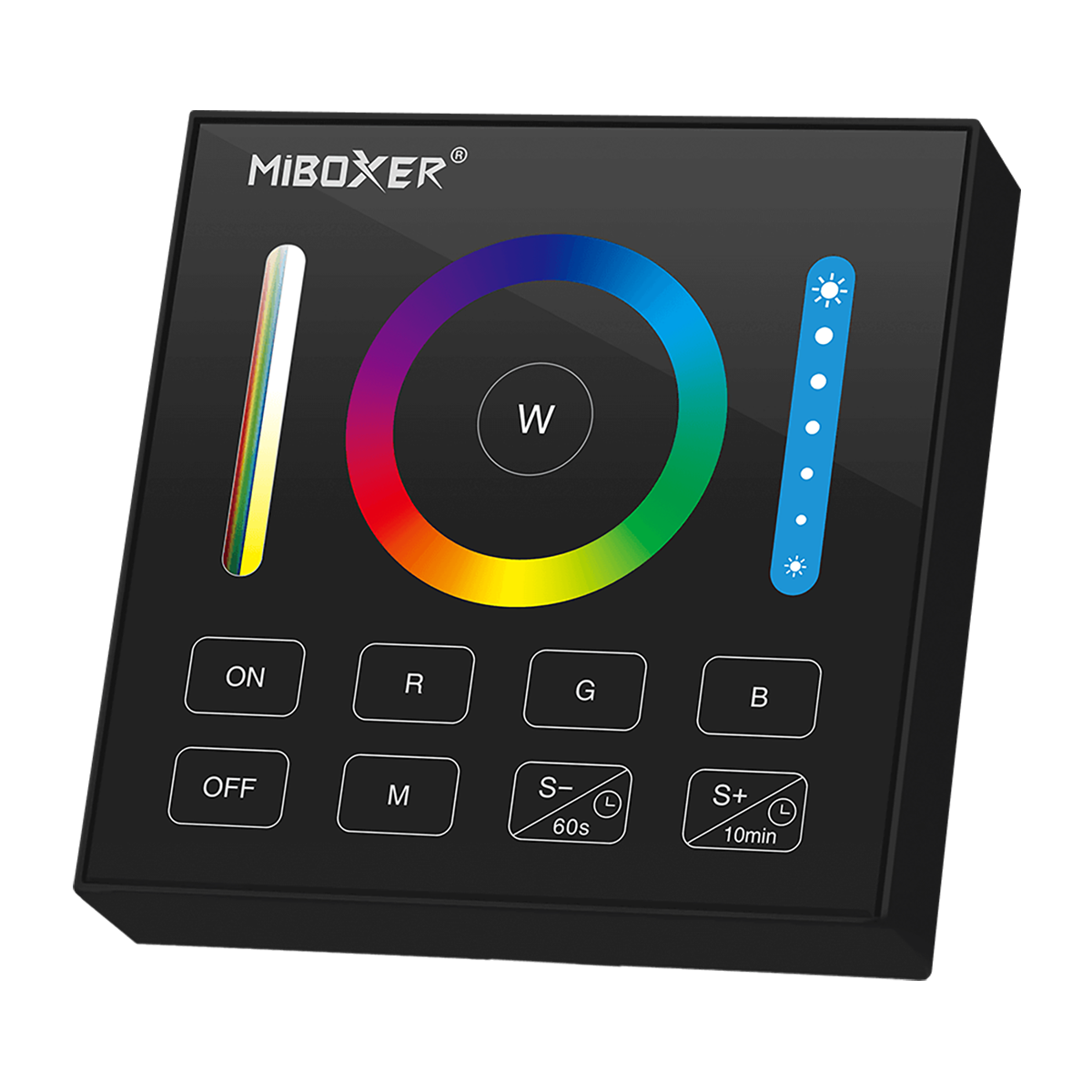

Der Controller verfügt über eine Funk-Fernbedienung mit Farbrad zur manuellen Auswahl der gewünschten Leuchtfarbe sowie 9 vorprogrammierte Farbwechselprogramme.
Je nach Programm können Sie die Helligkeit stufenlos einstellen und die Laufgeschwindigkeit verändern. Über den farbigen Balken links neben dem Farbkreis kann die Sättigung der Farben reduziert oder erhöht werden. Es wird dann Weiß zur eingestellten Farbe hinzugemischt.
Rechts neben dem Farbkreis können Sie dimmen. Rot, grün, blau und weiß können direkt über Tasten eingestellt werden.
Alle anderen Farben steuern Sie über das Farbrad. Bei eingestelltem Dauerlicht (kein automatisches Programm) können Sie über die Tasten 60s und 10min verzögerte Ausschaltzeiten aktivieren. Die Farbe Weiß wird über die Taste „W“ direkt angesteuert

Unseren LS2 Controller können Sie auch einzeln bestellen: LS2 Controller

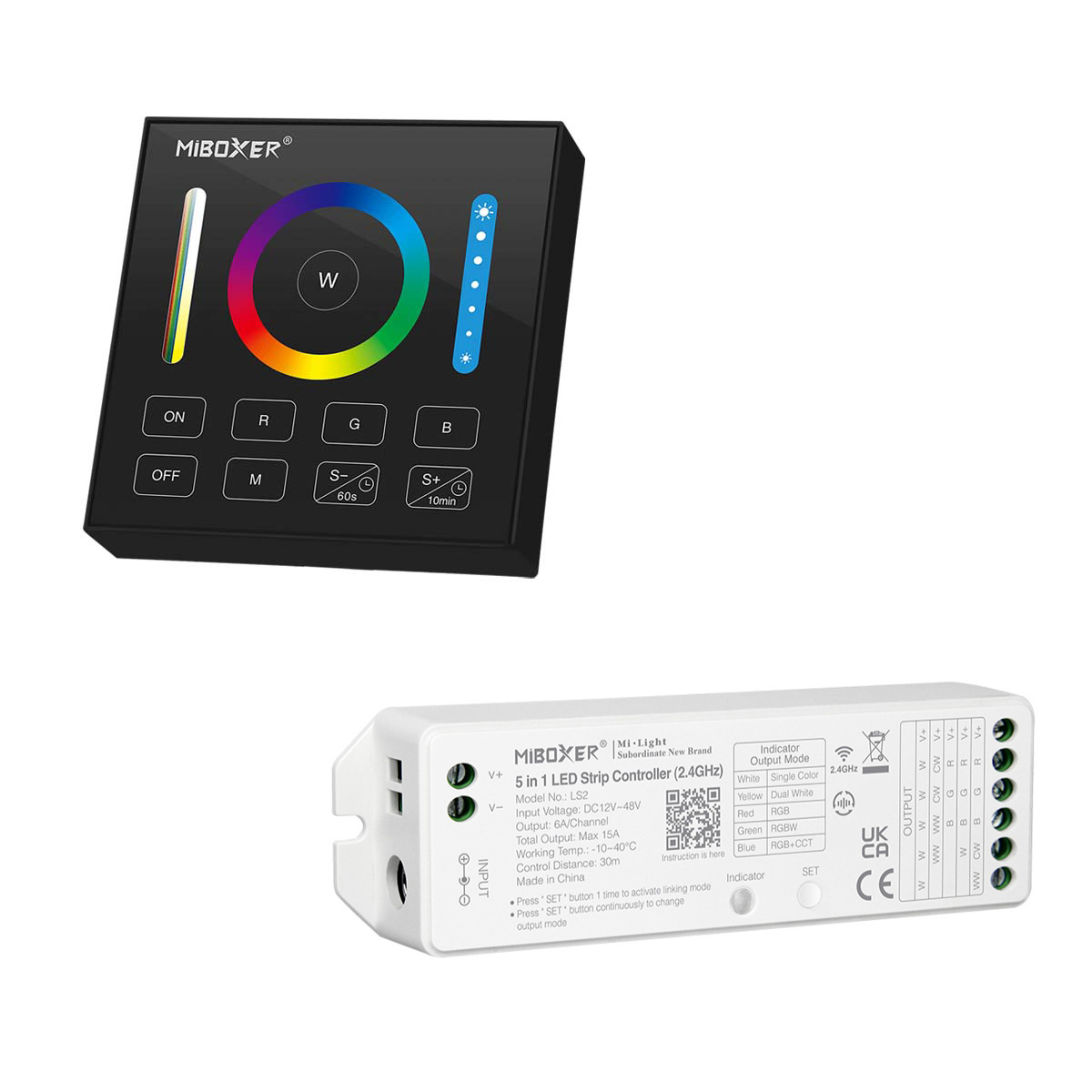

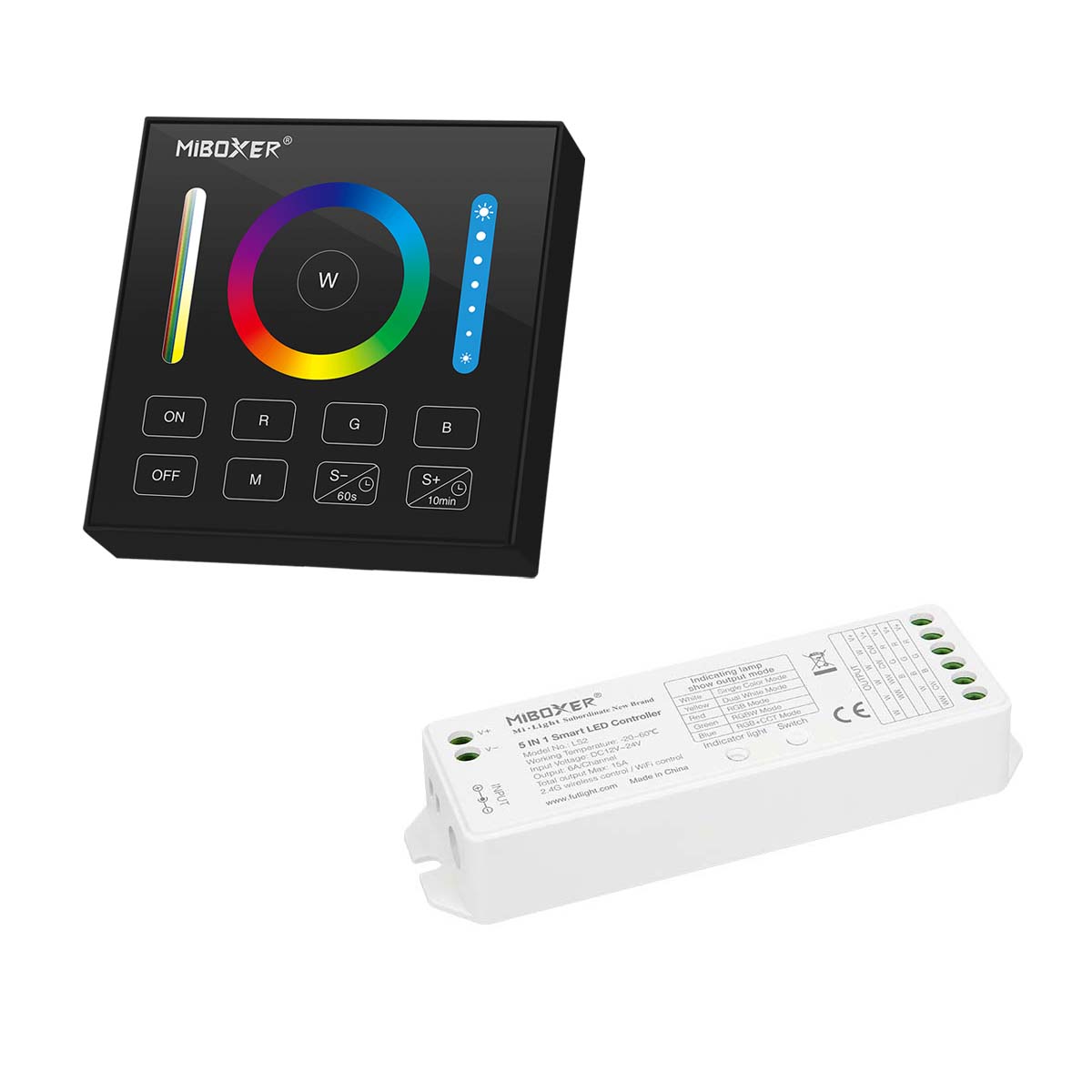

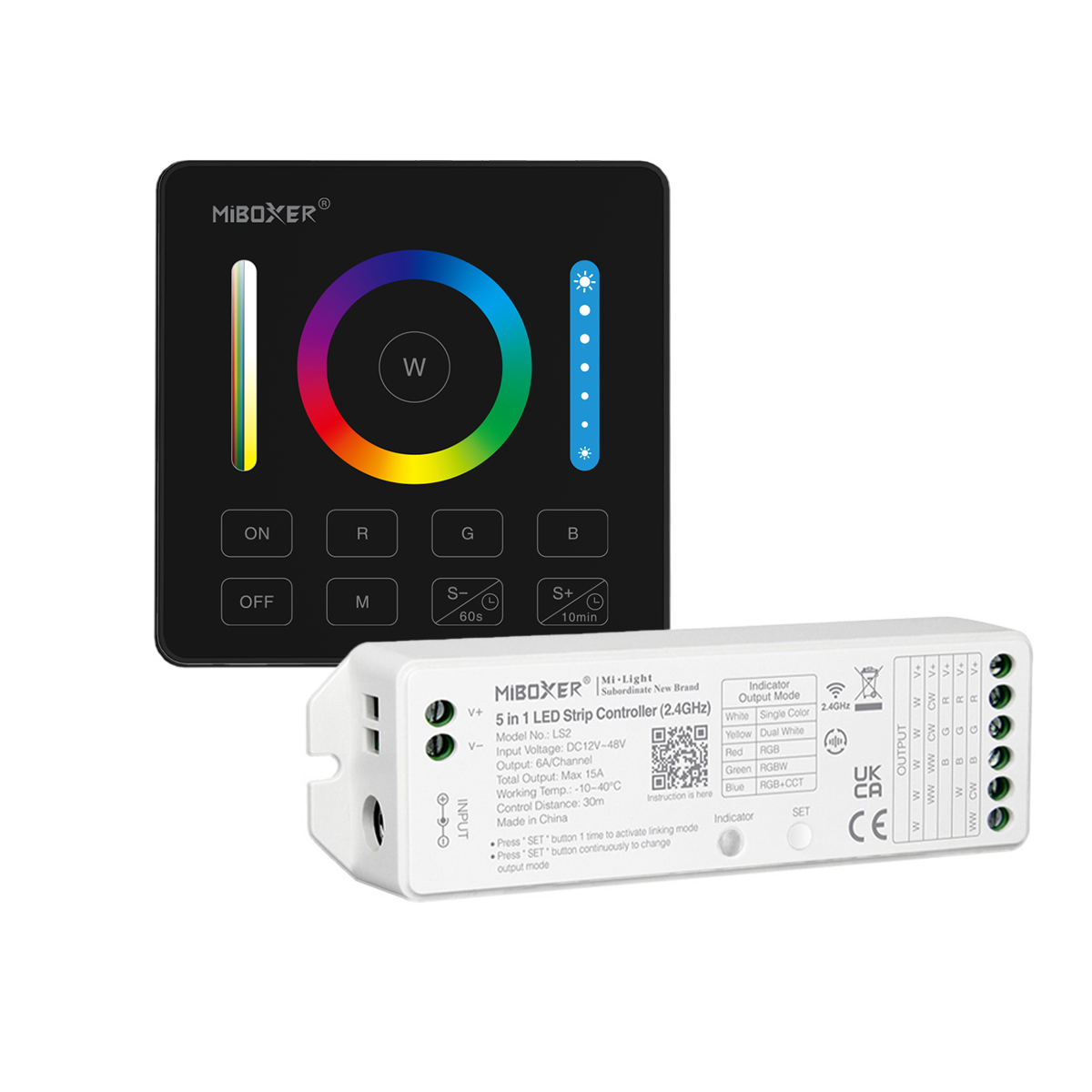

Lieferumfang:

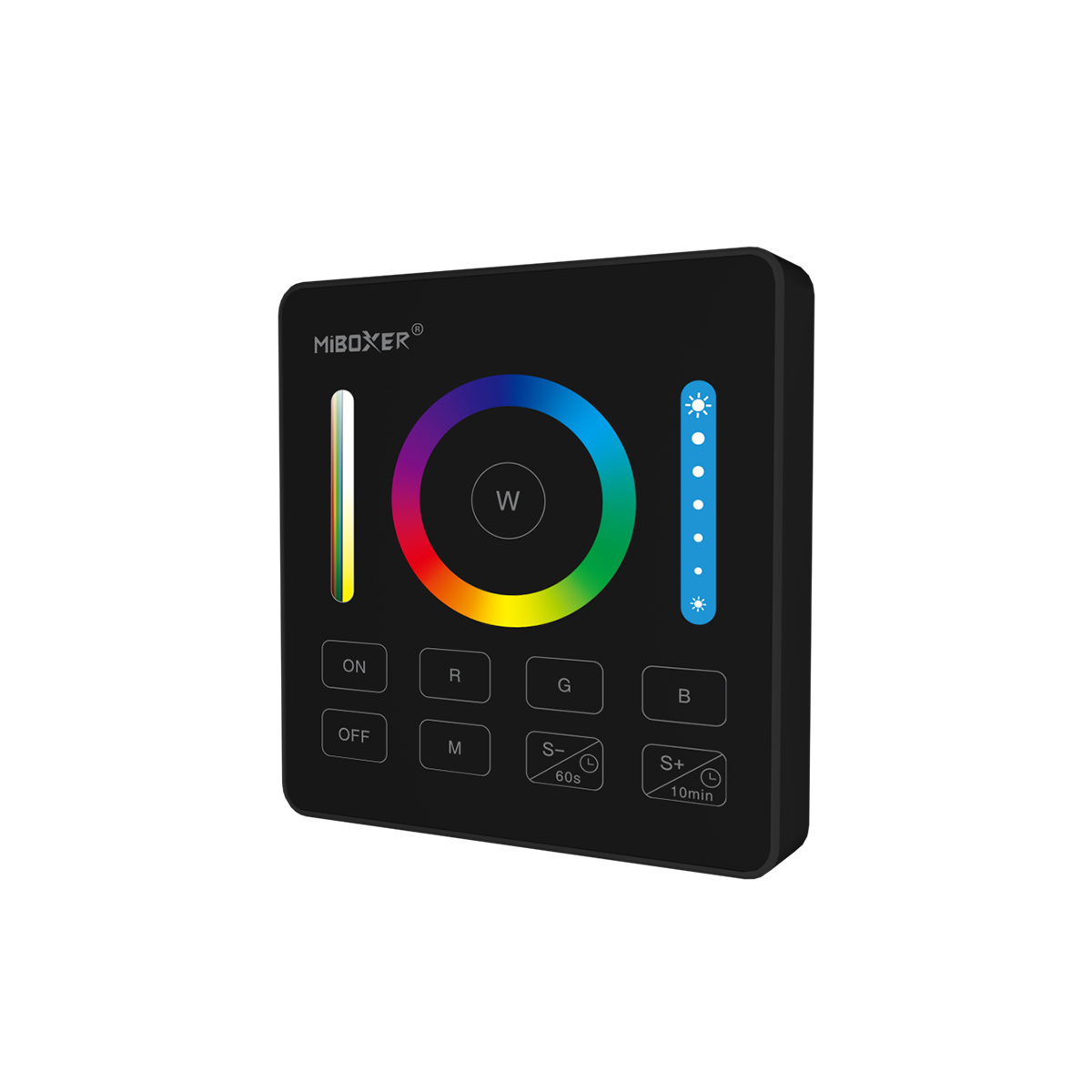

1 DR-22-BLK Funk-Fernbedienung als Bedienpanel zur Wandmontage

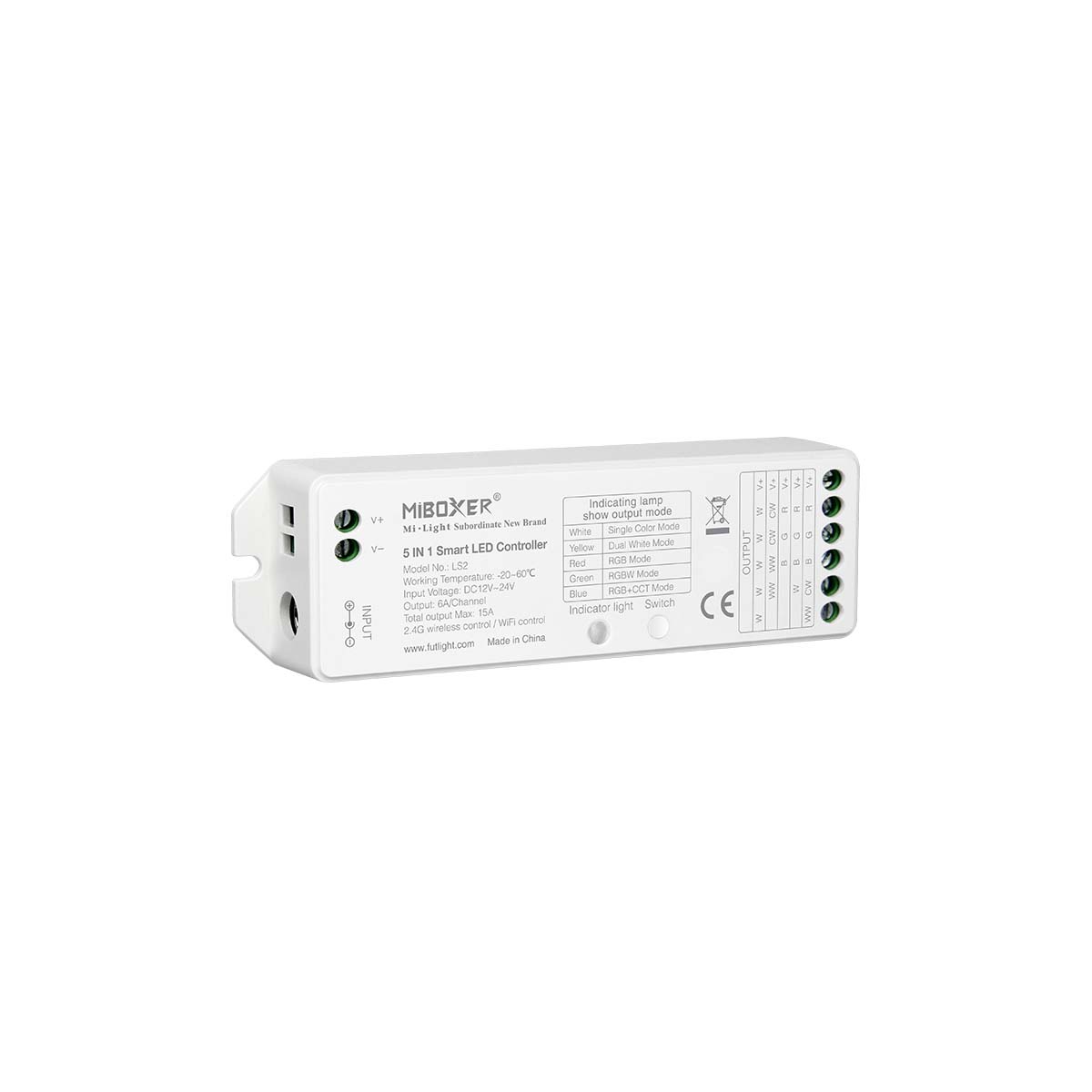

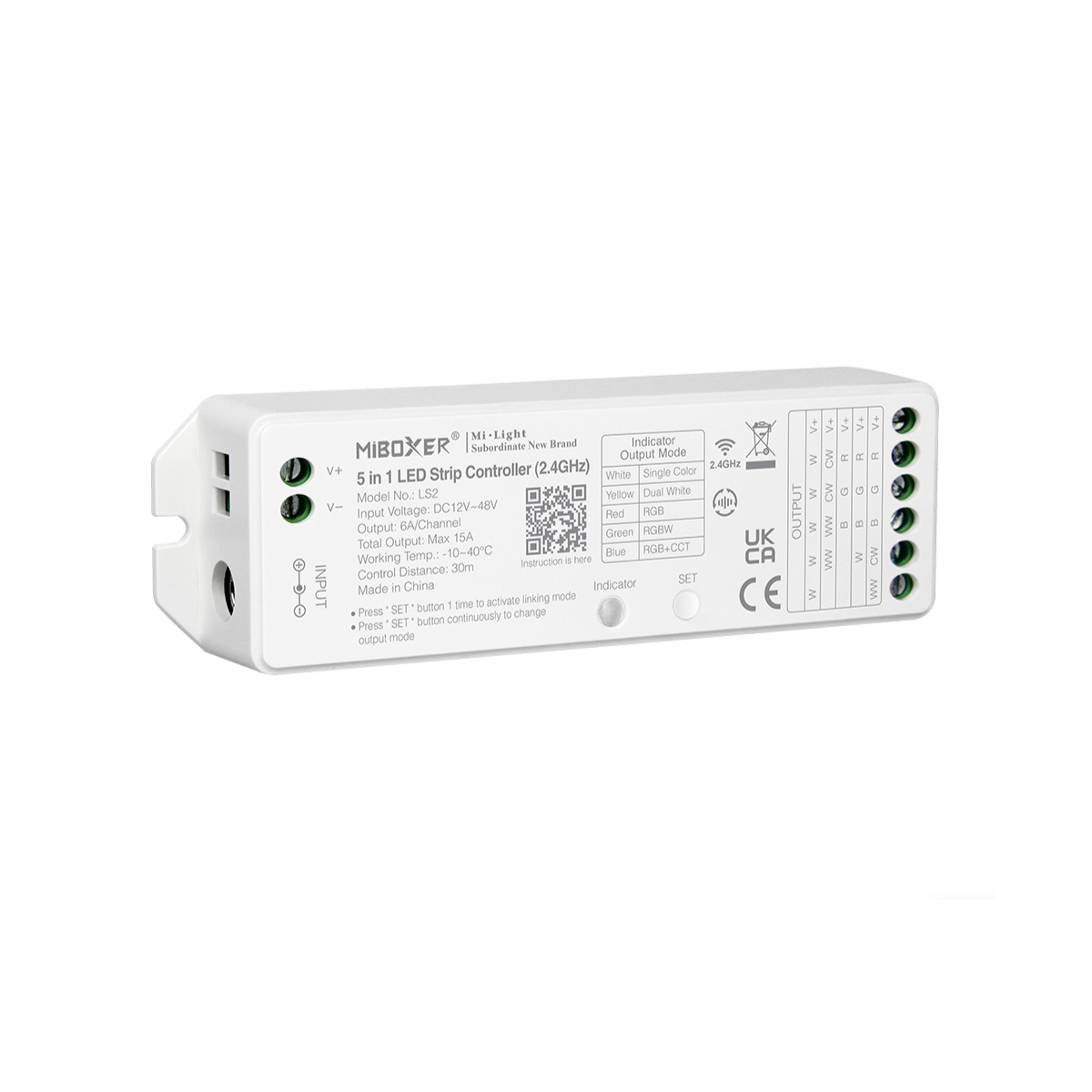

1 LS2 Controller

Über die Programmauswahl-Taste (M) können Sie folgende 9 Farbwechselprogramme auswählen:

Abhängig vom verwendeten Fernbedienungstyp, kann es Unterschiede in der Bedienung geben.

P01: das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P02: Leuchtfarbe weiß - auf- und abschwellend mit weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P03: rot, grün und blau werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P04: rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P05: alle Farben springen mit hartem Übergang in zufälliger Reihenfolge - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P06: rot wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P07: grün wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P08: blau wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P09: weiß wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar

Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird das zuletzt ausgewählte Programm/Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter.

Technische Daten

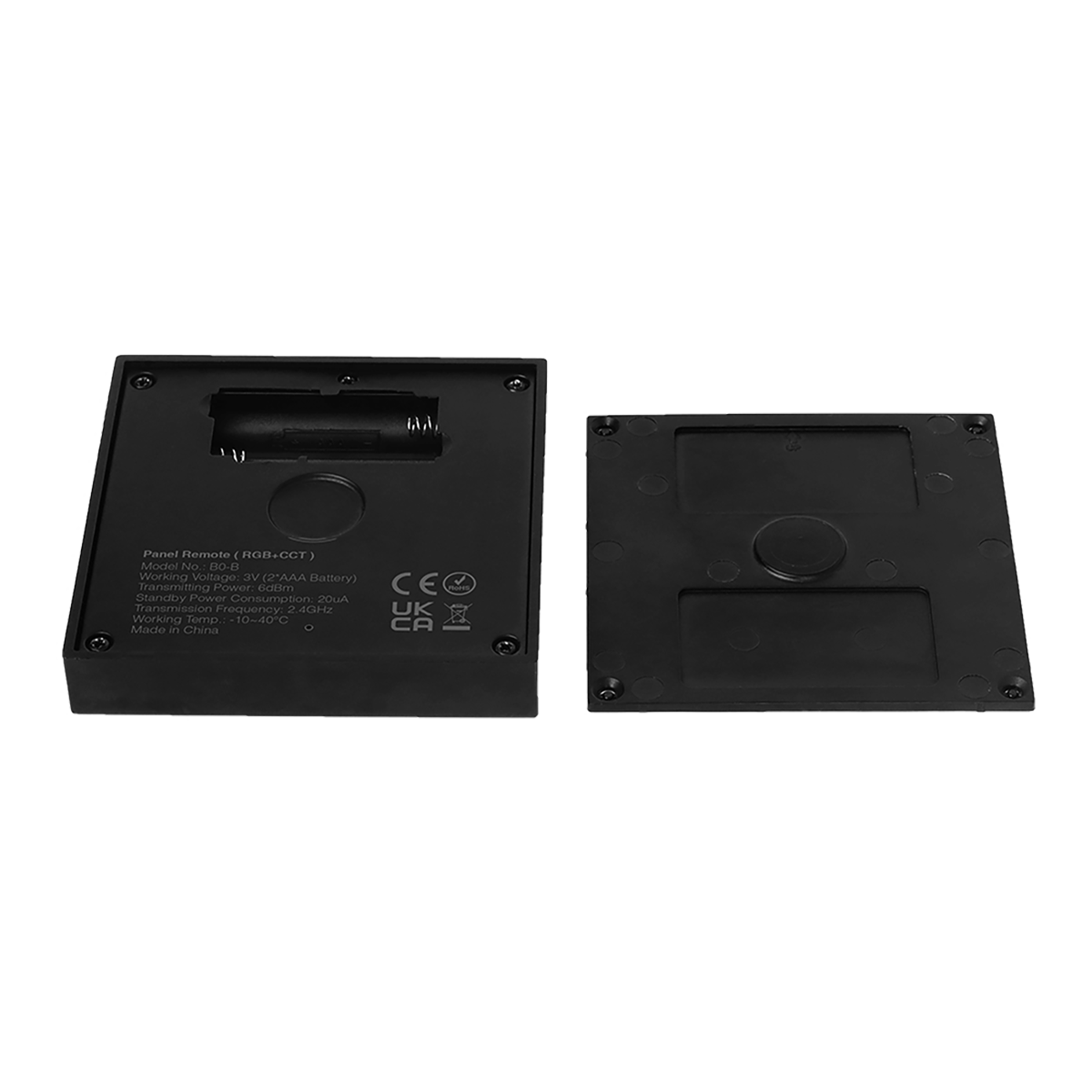

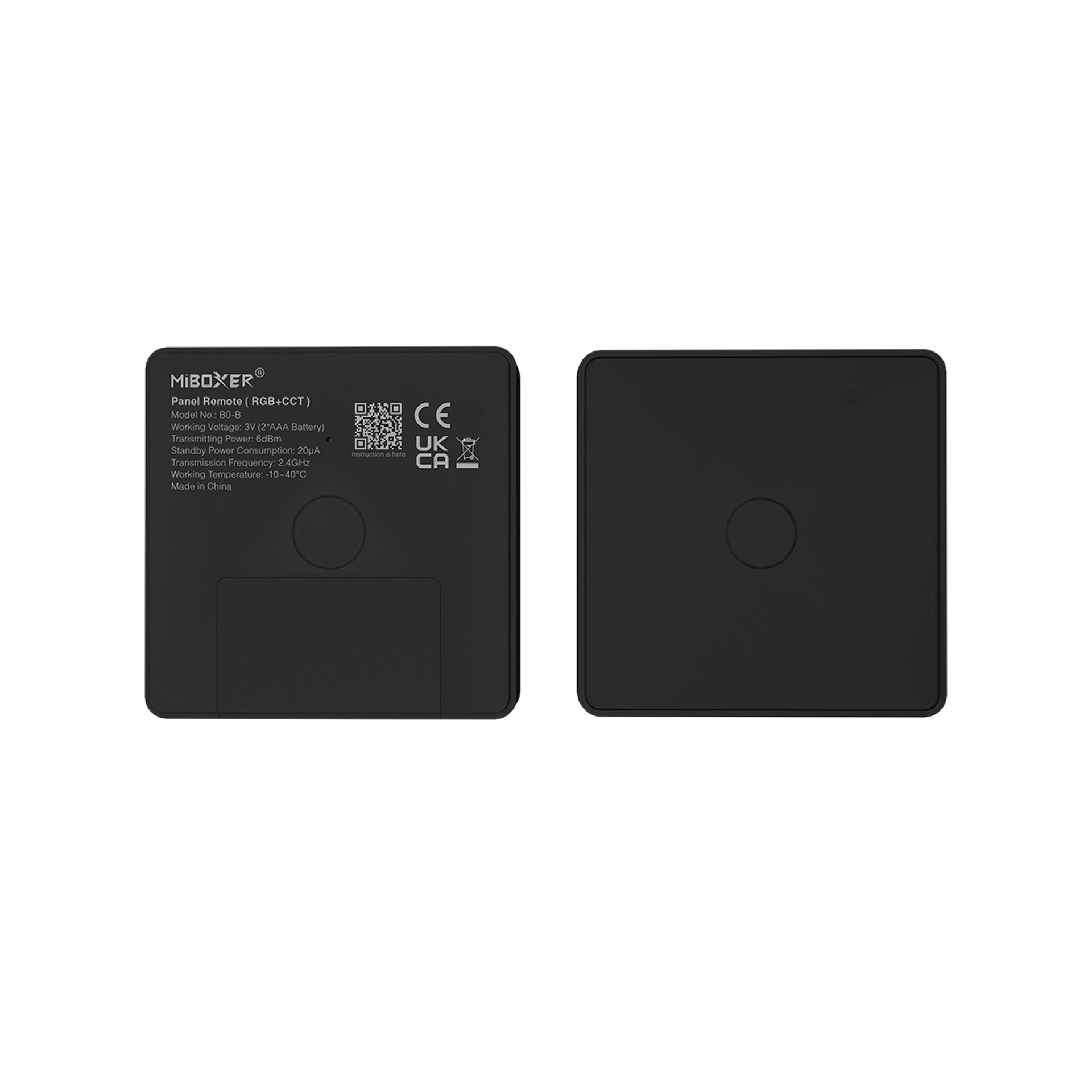

Fernbedienung:

Abmessung Fernbedienung L x B x H:	86mm x 20mm x 86mm
Spannung:	3V (2x AAA Batterie)
Sendeleistung:	6dBm
Standby-Leistung:	30uA
Übertragungsfrequenz:	2.4 GHz
Modulationsverfahren:	GFSK
Reichweite der Fernbedienung:	ca. 30m
zulässige Umgebungstemperatur:	-20° bis + 60°C
Schutzart:	IP 20

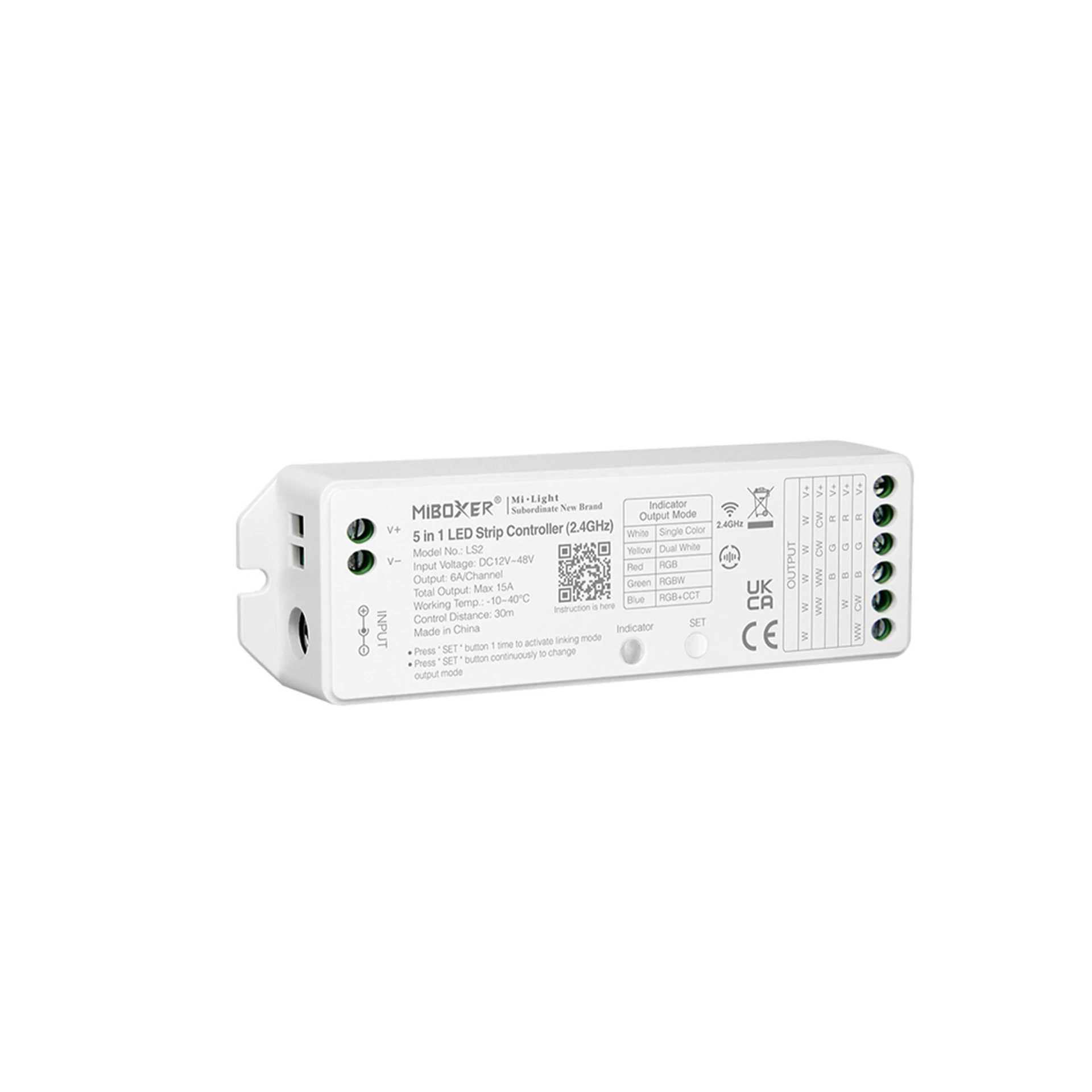

Controller:

Abmessung Controller L x B x H:	125mm x 38mm x 23mm
Spannung:	12V DC - 48V DC
max. Leistung gesamt:	15A, max. Leistung pro Kanal 6A
zulässige Umgebungstemperatur:	-20°C bis max. +60°C
Schutzart:	IP 20

Videos & Downloads

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Controller Teil 2

Mehrzonen Controller

Installation

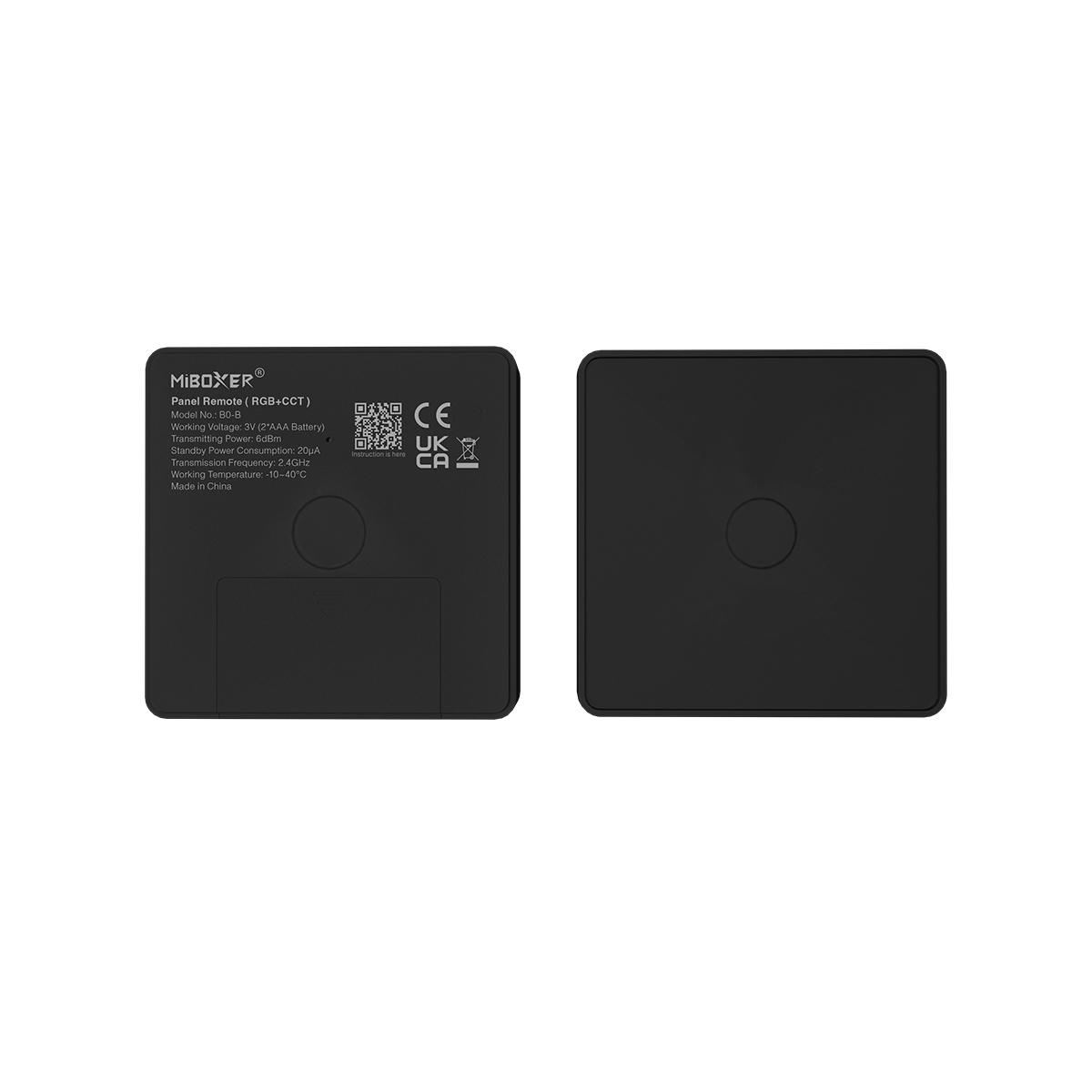

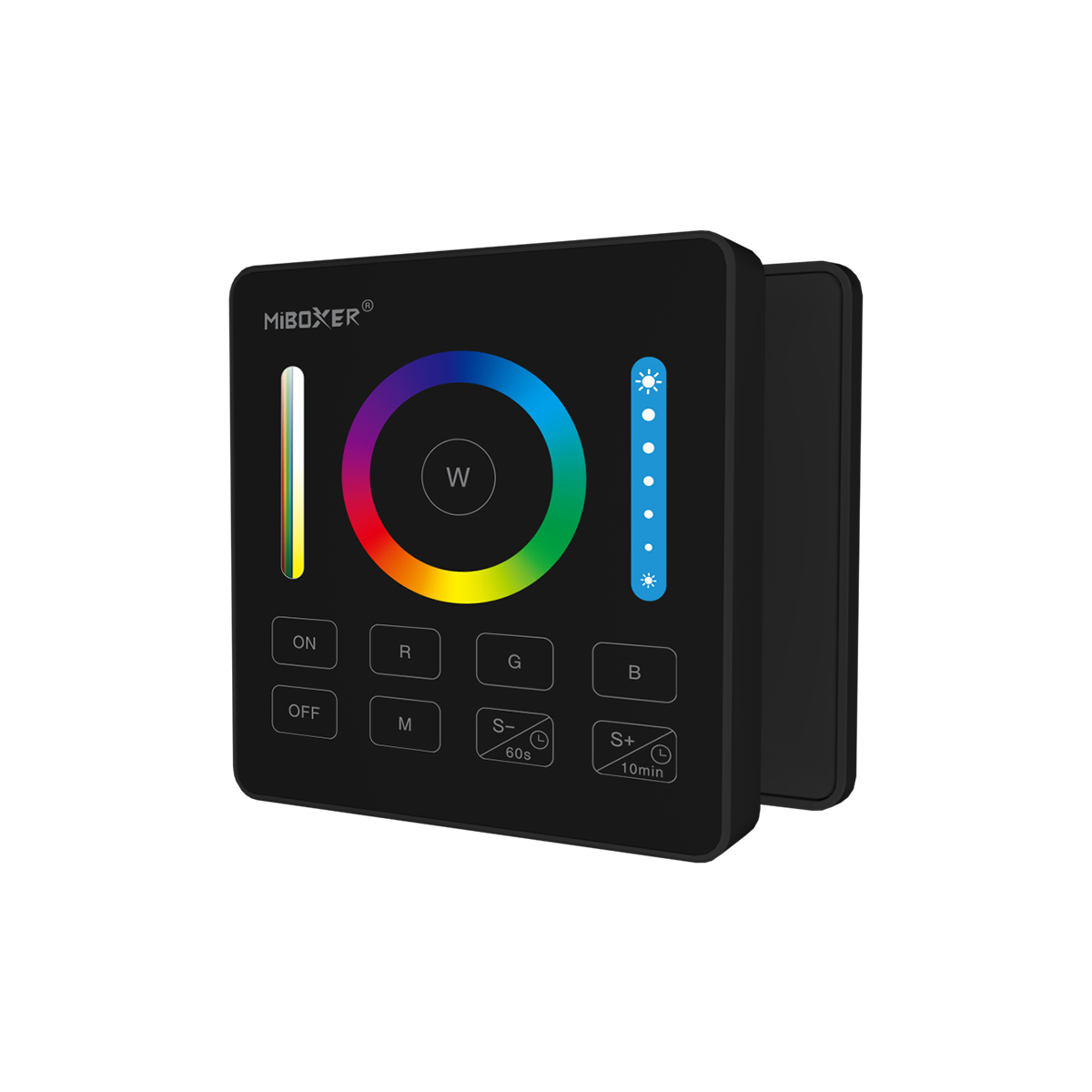

Montage der Funk-Fernbedienung an der Wand:

Bei Unterputzdosen schrauben Sie die Montageplatte in die Bohrungen der Unterputzdose. Bei einer Wandmontage ohne Dose bohren Sie Löcher in die Wand und schrauben Sie die Montageplatte am Wunschort fest. Die herausstehende Nase der Montageplatte muss nach hinten und nach unten zeigen. Setzen Sie das Steuerpanel mit der oberen, inneren Kante auf die Montageplatte auf. Die zwei oberen Nasen am Panel müssen in den zwei Einkerbungen der Grundplatte liegen. Dann drücken Sie die Fernbedienung schräg nach unten auf die Montageplatte. Die untere Nase der Montageplatte rastet dann am Panel ein. Möchten Sie das Panel abnehmen (z.B. für den Batterietausch), drücken Sie einen kleinen Schraubenzieher vorsichtig in die untere Einkerbung, bis sich die Fernbedienung löst.

Anlernen der Fernbedienung am Controller:

Schalten Sie das Licht aus und nach 10 Sekunden wieder an. Sobald das Licht eingeschalten ist, drücken Sie innerhalb von 3 Sekunden 3x kurz die Taste "ON". Ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt, blinken die LEDs 3x kurz zur Bestätigung.

Trennen der Verbindung zwischen Controller und Fernbedienung:
