Beschreibung
Sie können mit diesem RGBW-Controller bis zu 4 verschiedene Bereiche voneinander getrennt oder gemeisam steuern.
( z.B. 4 voneinander getrennte Vitrinen oder Regale )
Jedem Bereich wird auf der Fernbedienung eine eigene Zonen-Taste auf der Fernbedienung zugewiesen.
Über die Master-Taste können auch alle 4 Bereiche gleichzeitig ein- und ausgeschaltet sowie gesteuert werden.
Pro Bereich brauchen Sie einen eigenen Controller sowie jeweils das passende Netzteil.
Wählen Sie rechts bei "Anzahl Zonen" die gewünschten Menge an Controllern aus.
Passende Netzteile müssen Sie abhängig vom LED-Produkt separat dazubestellen.
Dieser RGBW-LED-Controller mit gemeinsamer Anode ist kompatibel zu allen unseren steuerbaren 12V bzw. 24V RGBW / RGBWW-LED Artikeln wie z.B. unsere RGBW LED-Strips.

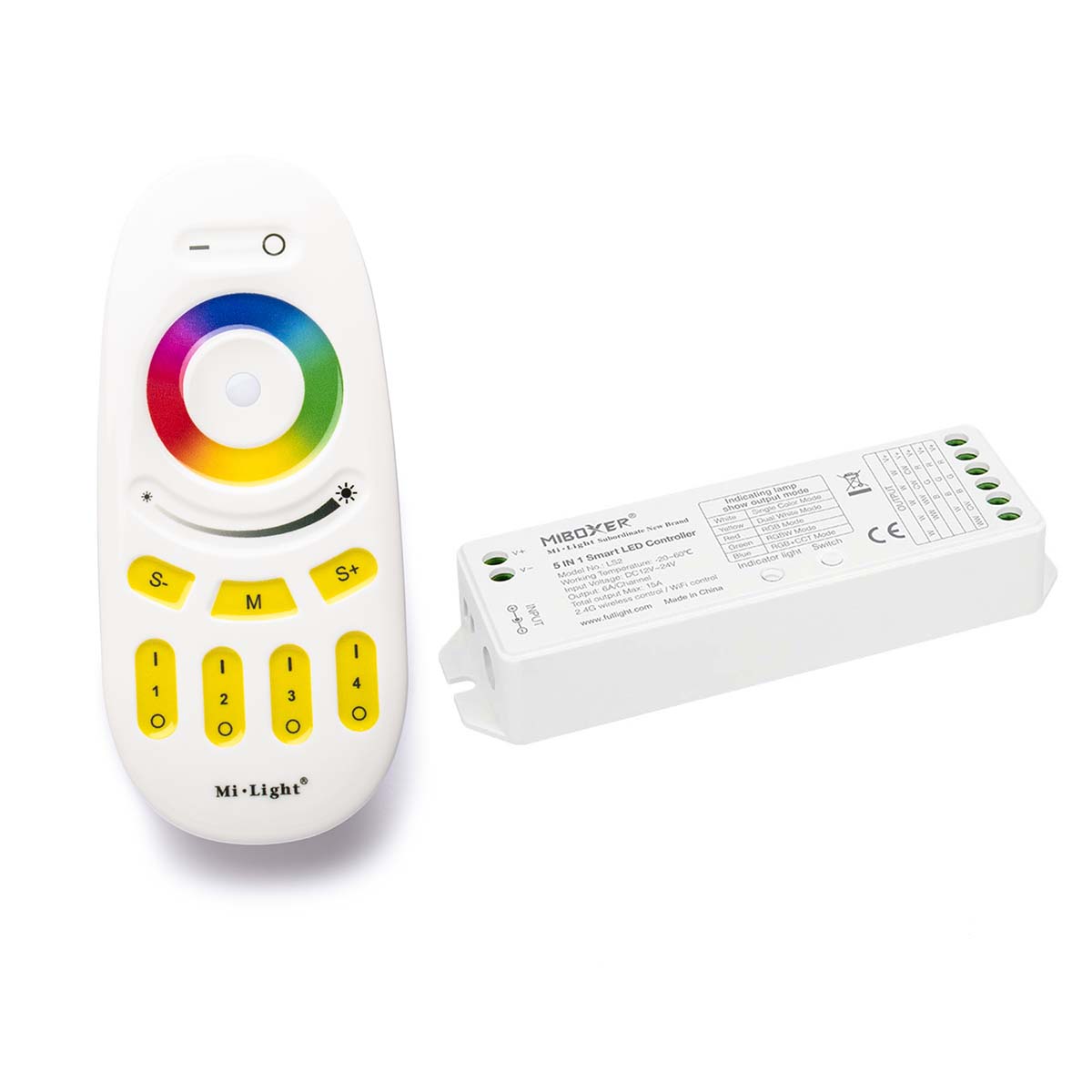

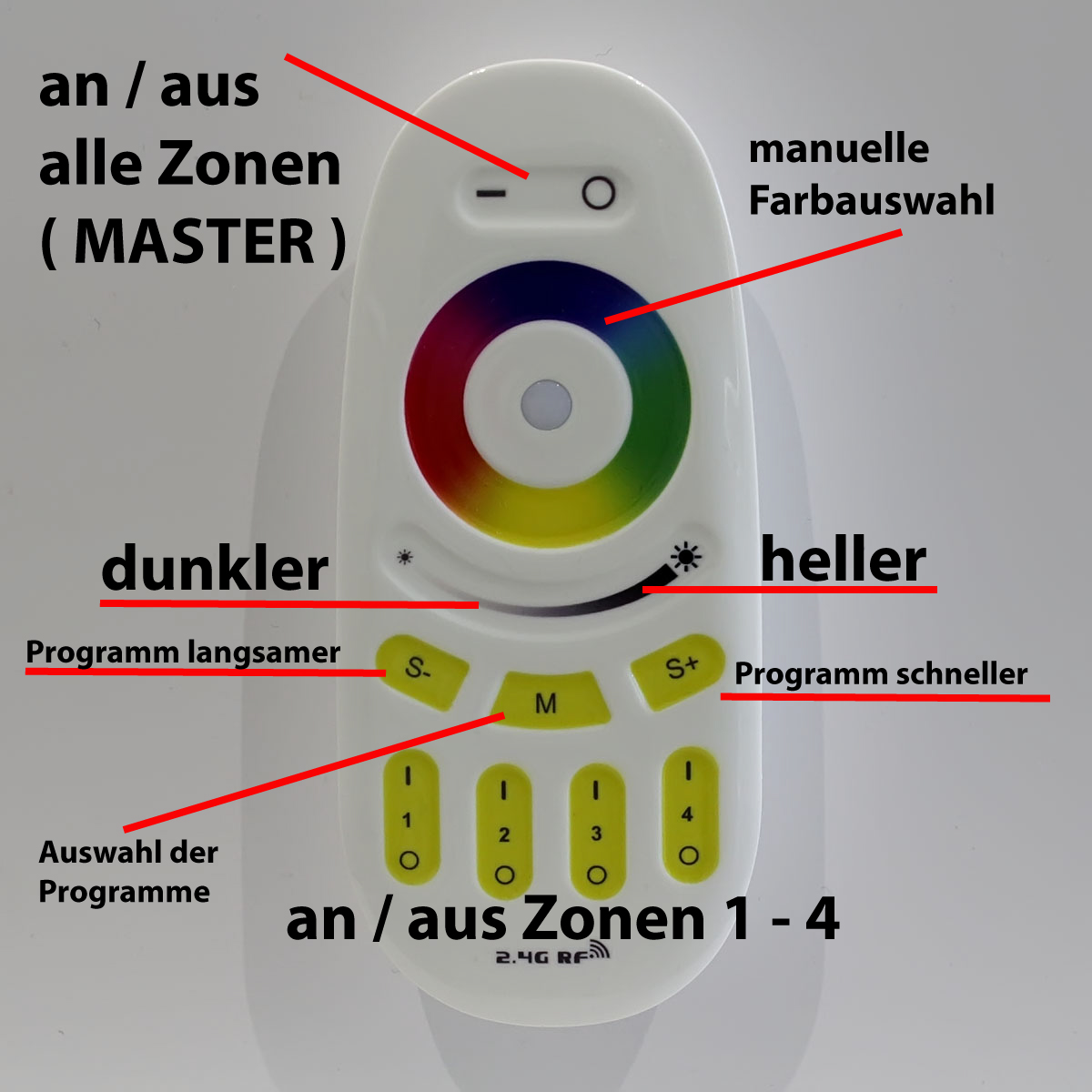

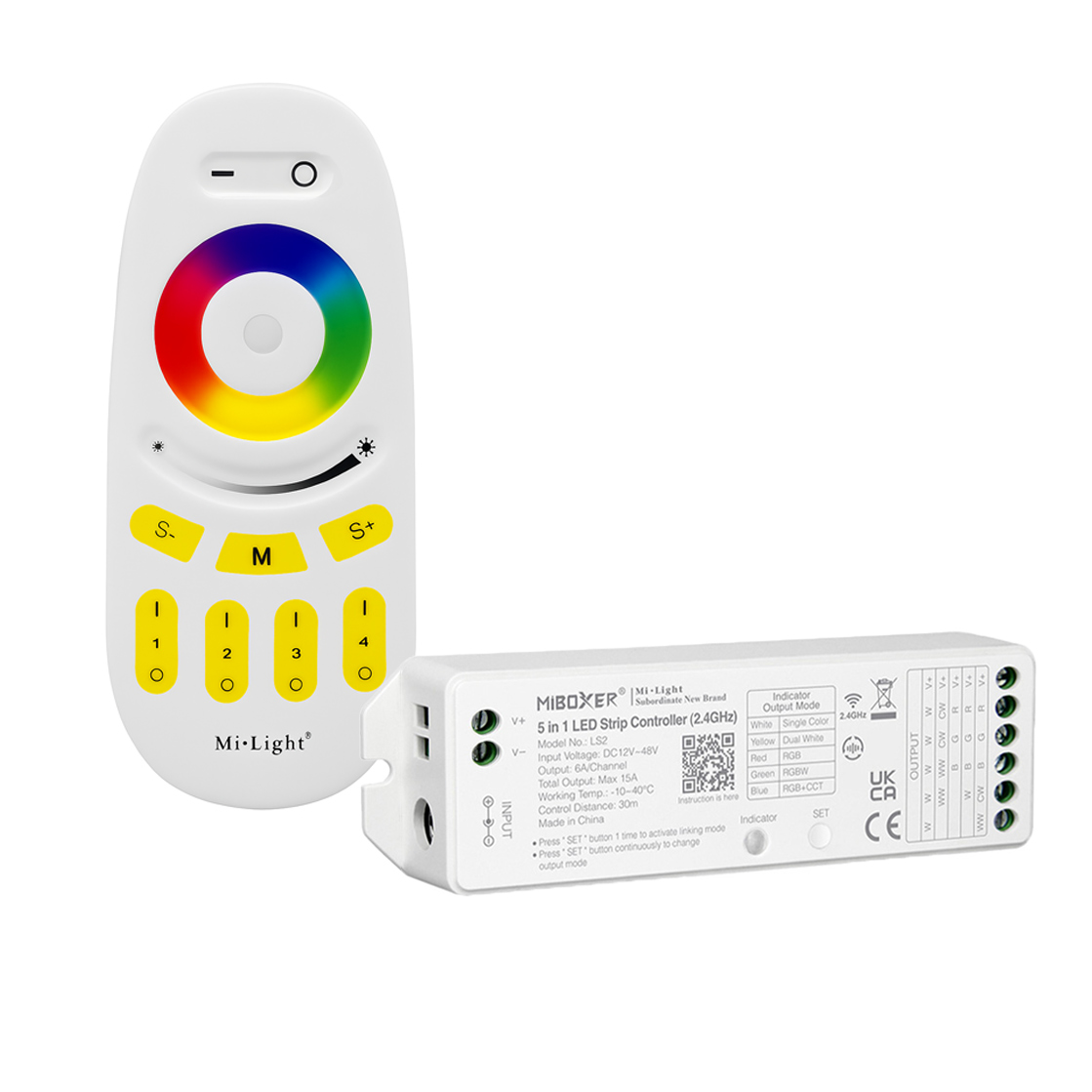

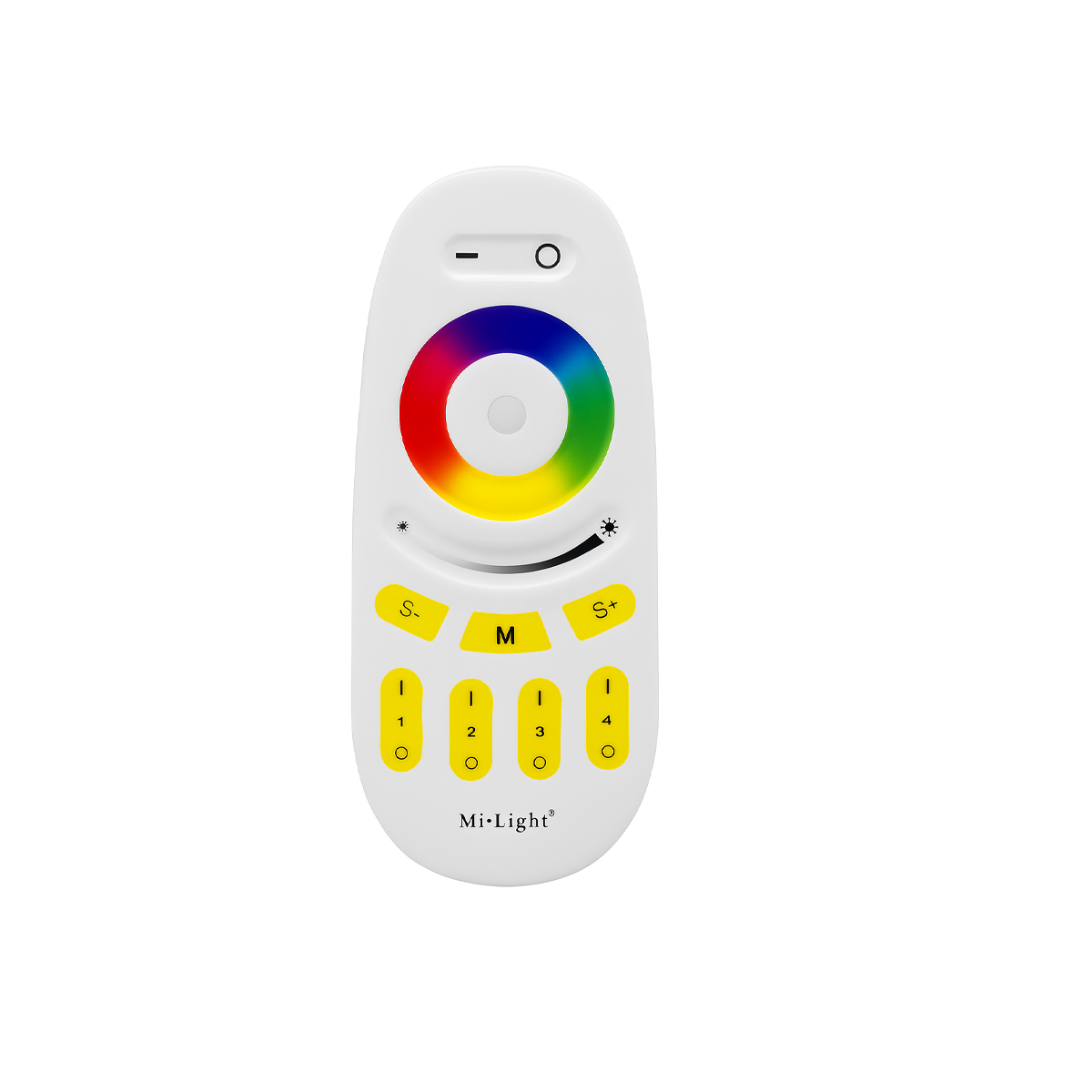

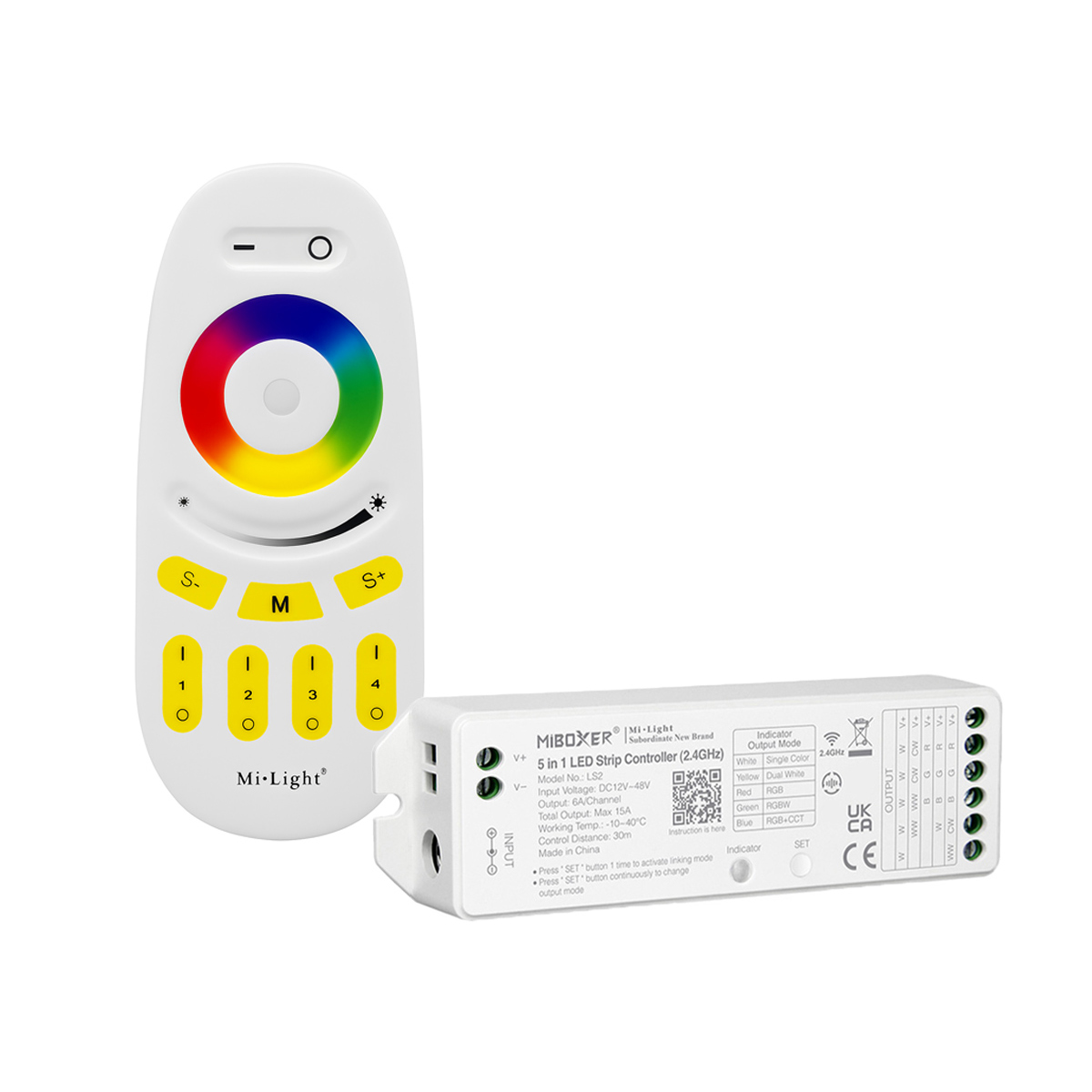

Er verfügt über eine Funk-Fernbedienung mit Farbrad zur manuellen Auswahl der gewünschten Leuchtfarbe sowie über viele vorprogrammierte Farbwechselprogramme. Je nach Programm können Sie die Helligkeit in 8 Stufen einstellen und die Laufgeschwindigkeit verändern.
P01 - rot, grün, blau und weiß werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P02 - rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P03 - rot, grün, blau; pink und weiß werden mit blinkend nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P04 - rot blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P05 - grün blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P06 - blau blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P07 - das gesamte Farbspektrum ( rot, pink, blau, cyan, grün, gelb, orange, weiß ) werden mit weichem und hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P08 - das gesamte Farbspektrum ( rot, pink, blau, cyan, grün, gelb, orange, weiß ) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P09 - weiß auf- und abschwellend - dimmbar - Geschwindigkeit veränderbar
Möchten Sie weiß bzw. warmweiß als Dauerlicht, dann drücken Sie auf der Fernbedienung die EIN-Taste für 1 Sekunde.
Für alle Zonen gleichzeitig die Master EIN-Taste - für einzelne Zonen ( 1 - 4 ) die jeweilige EIN-Taste der gewünschten Zone.
Über das Farbrad können Sie manuell ein farbiges Licht als Dauerlicht einstellen.
Selbstverständlich ist das Dauerlicht auch dimmbar über die Fernbedienung.
Bei Unterbrechung der Stromversorgung ( z.B. über einen Schalter ) wird das zuletzt ausgewählte Programm / Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter.
Sie benötigen zur Stromversorung ein Netzteil mit 12V bzw. 24V DC. Welche Spannung Sie benötigen, ist abhängig von der Spannungsvorgabe für den zu betreibenden Artikel.

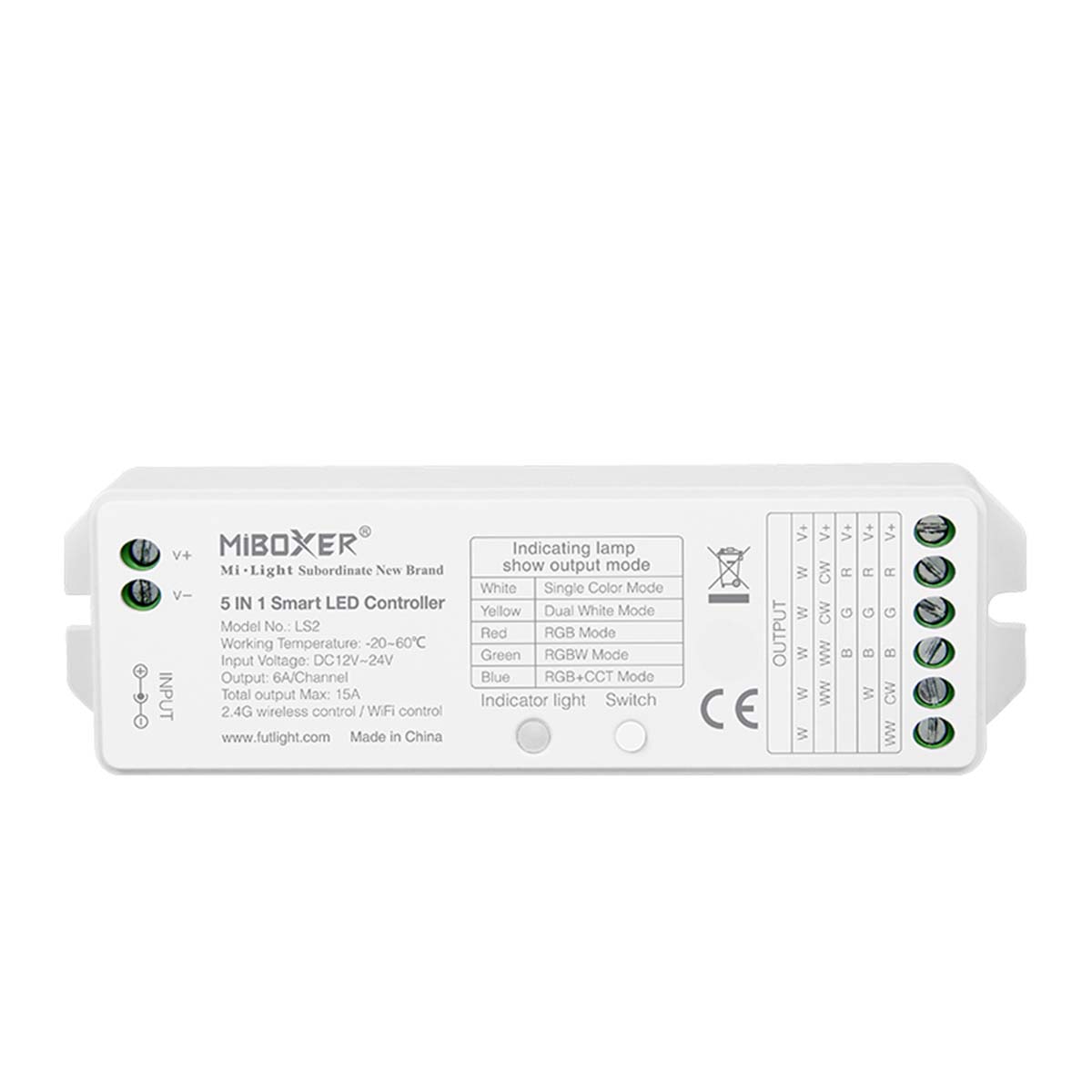

Die RGBW LED-Artikel werden an die 5polige Schraubklemme + R G B W und das Netzteil an + - an die 2polige Schraubklemme angeschlossen.
Es ist auch möglich RGB-LEDs und weisse bzw. warmweisse LEDs gemeisam anzuschliessen.
Über die Schraubklemmen ist auch ein Parallelanschluss mehrere Abnehmer möglich.
Netzteile mit DC-Hohlstecker ( 5.5mm außen - 2.5mm innen - Pluspool innen / Minuspool aussen ) können Sie direkt in die Buchse des RGBW-Controller stecken.

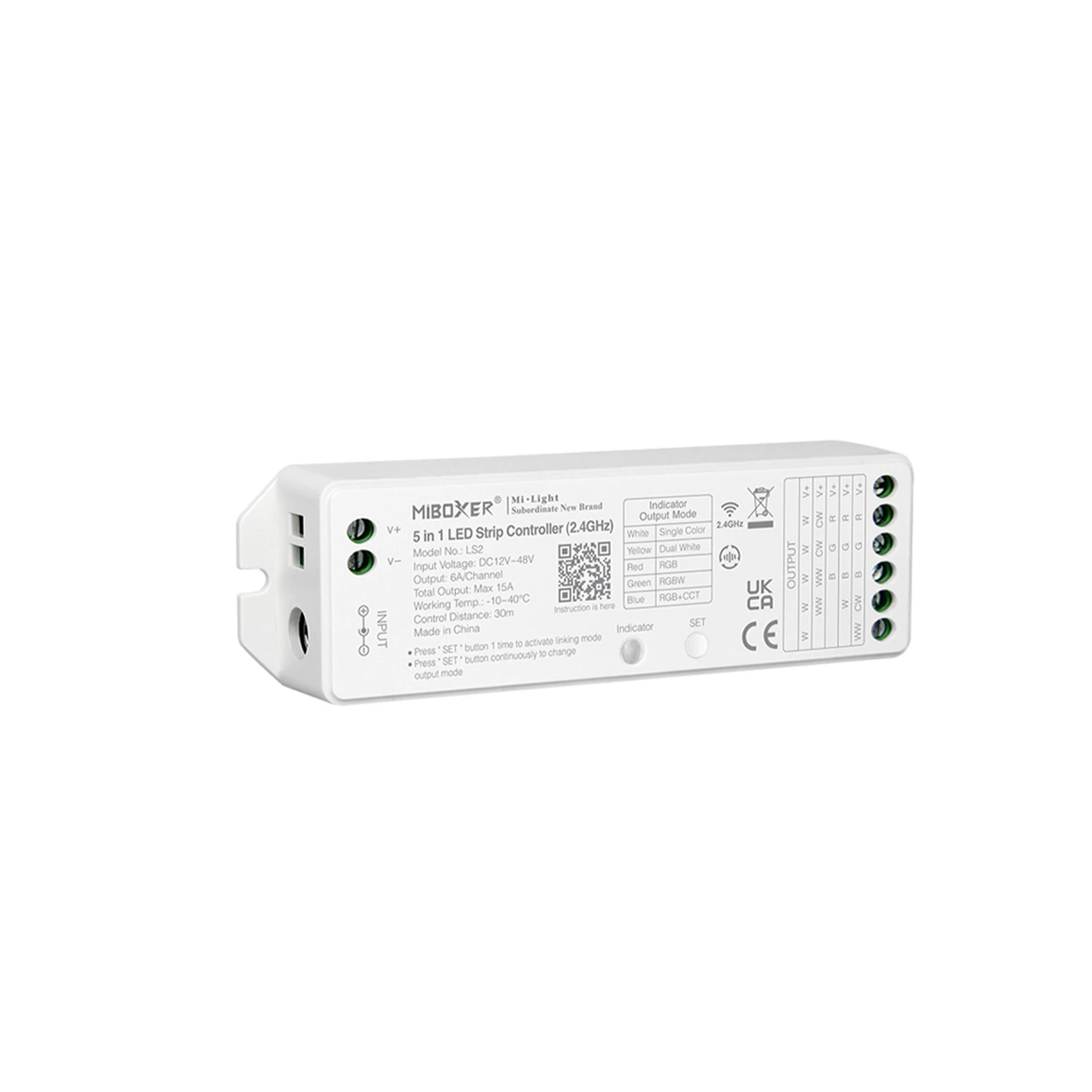

technische Daten:

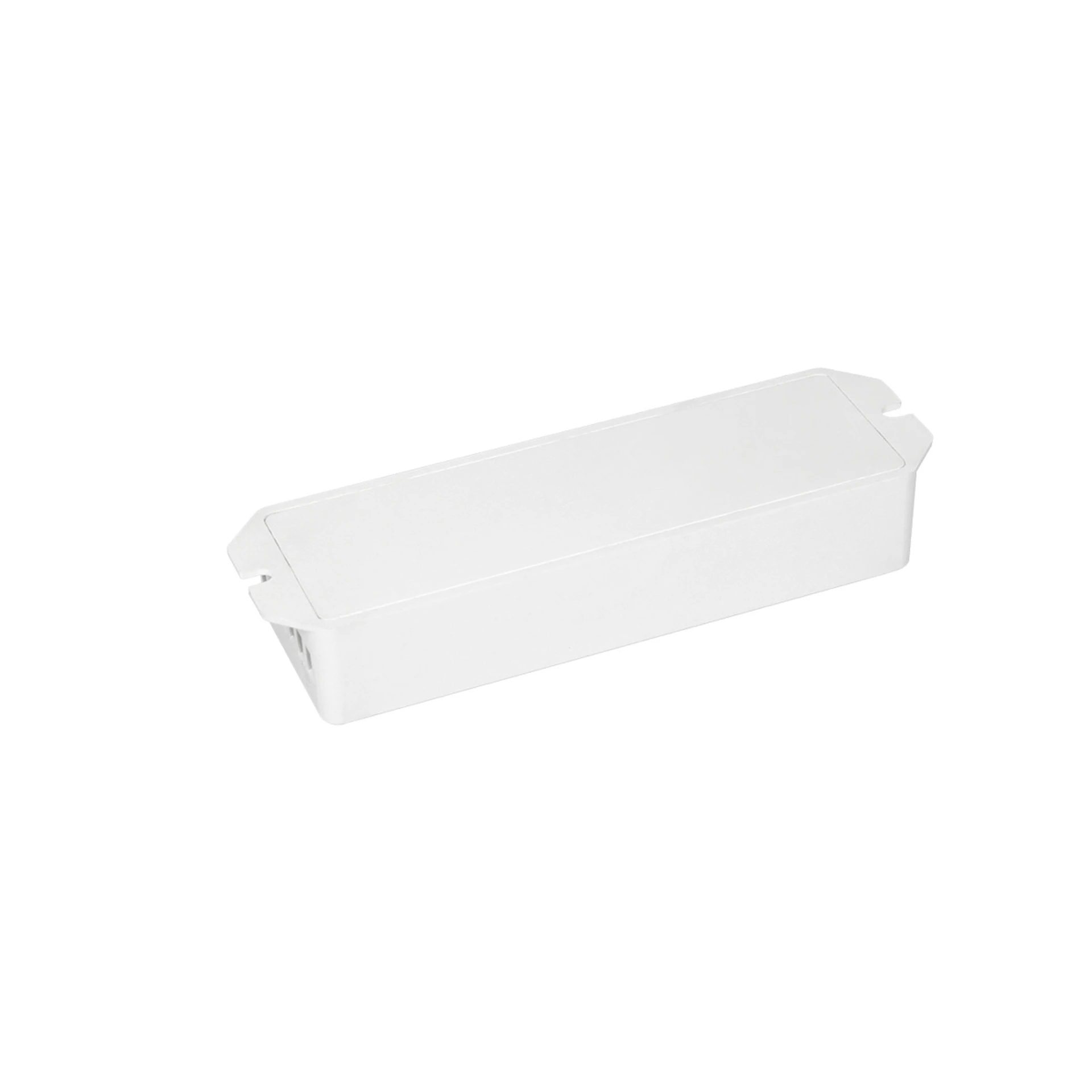

Abmessungen im mm: L110mm x B52mm x H20mm
Arbeitsspannung: 12V DC bis 24V DC
max. Strom je Kanal: 6A / gesamt max. 10A
max. Ausgangsleistung gesamt: 120 Watt bei 12V - 240 Watt bei 24V
Arbeitstemperatur: -20° bis + 40°C

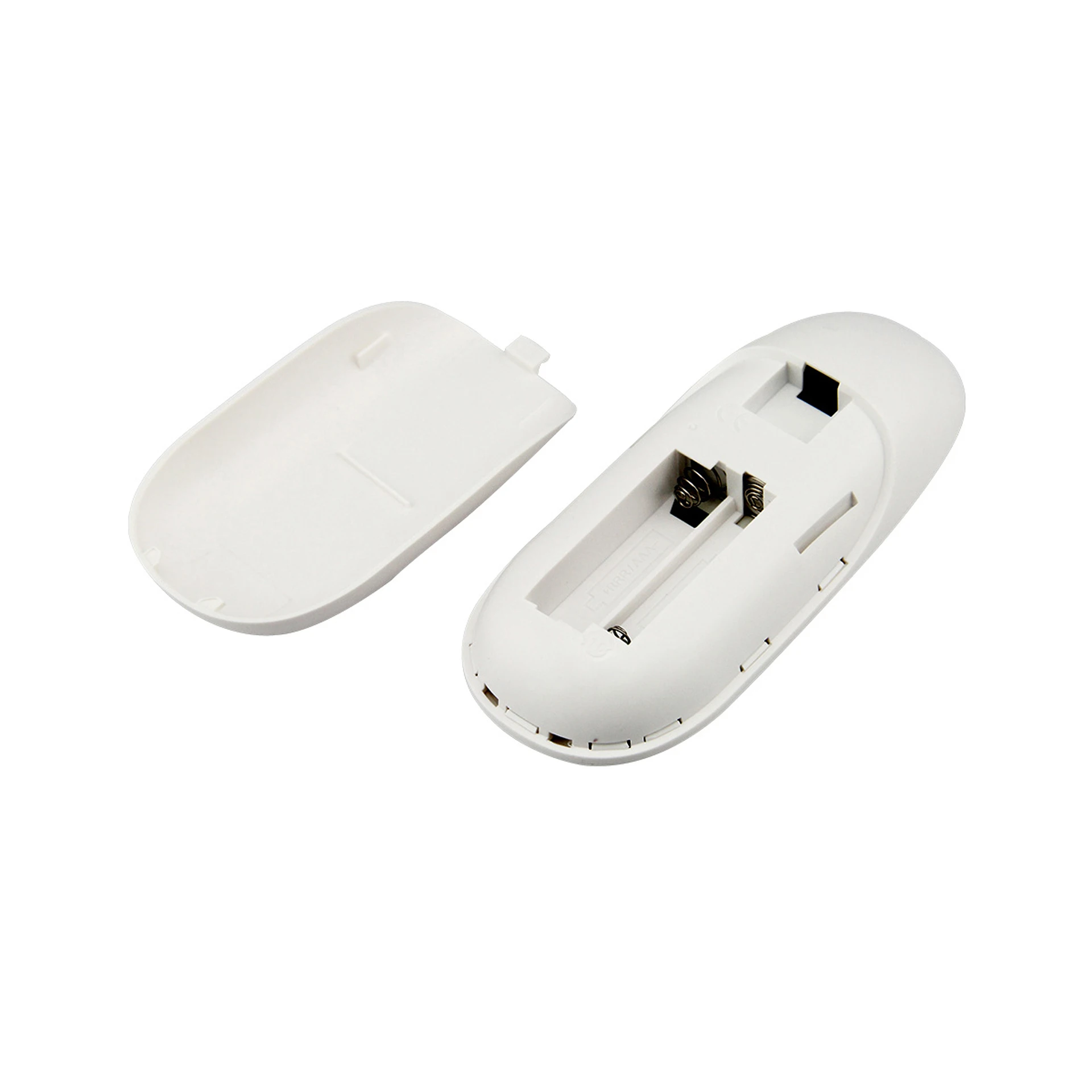

Zum Betrieb der Fernbedienung benötigen Sie 2 x handelsübliche AAA Batterien. Die Batterien gehören nicht zum Lieferumfang.
In dieser praktischen Wandhalterung können Sie die Fernbedienung parken.
Vorbereiten der Fernbedienung:
Legen Sie Batterien ( AAA ) in die Fernbedienung.
Berühren Sie während des Einlegens der Batterien nicht das Bedienfeld auf der Fernbedienung.
Verwenden Sie nur neue Batterien und keine Akkus.
Herstellen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil.
2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 3 Sekunden 1x lange die Einschalt-Taste der gewünschten Zone ( 1 - 4 ).
Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt.
Trennen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil.
2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 5 Sekunden 5x sehr schnell hintereinander die Einschalt-Taste der gewünschten Zone ( 1 - 4 ).
Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt getrennt.
| Produktgruppe: | Zubehör für LED-Leisten, Strips & Module Zubehör für LEDs |
| Artikeltyp: | RGB-LED Steuerung |
| Spannung: | 12V DC 24V DC |
