- schmale und sehr flache Bauform
- Schwarzes Profil, inklusive diffuser Abdeckung
- Neutralweiß und RGB
- individuelle Wunschlänge
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
![Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung](https://www.leds24.com/media/image/c7/22/d5/G-27-01_300x300.jpg)
Auf Lager
Beschreibung

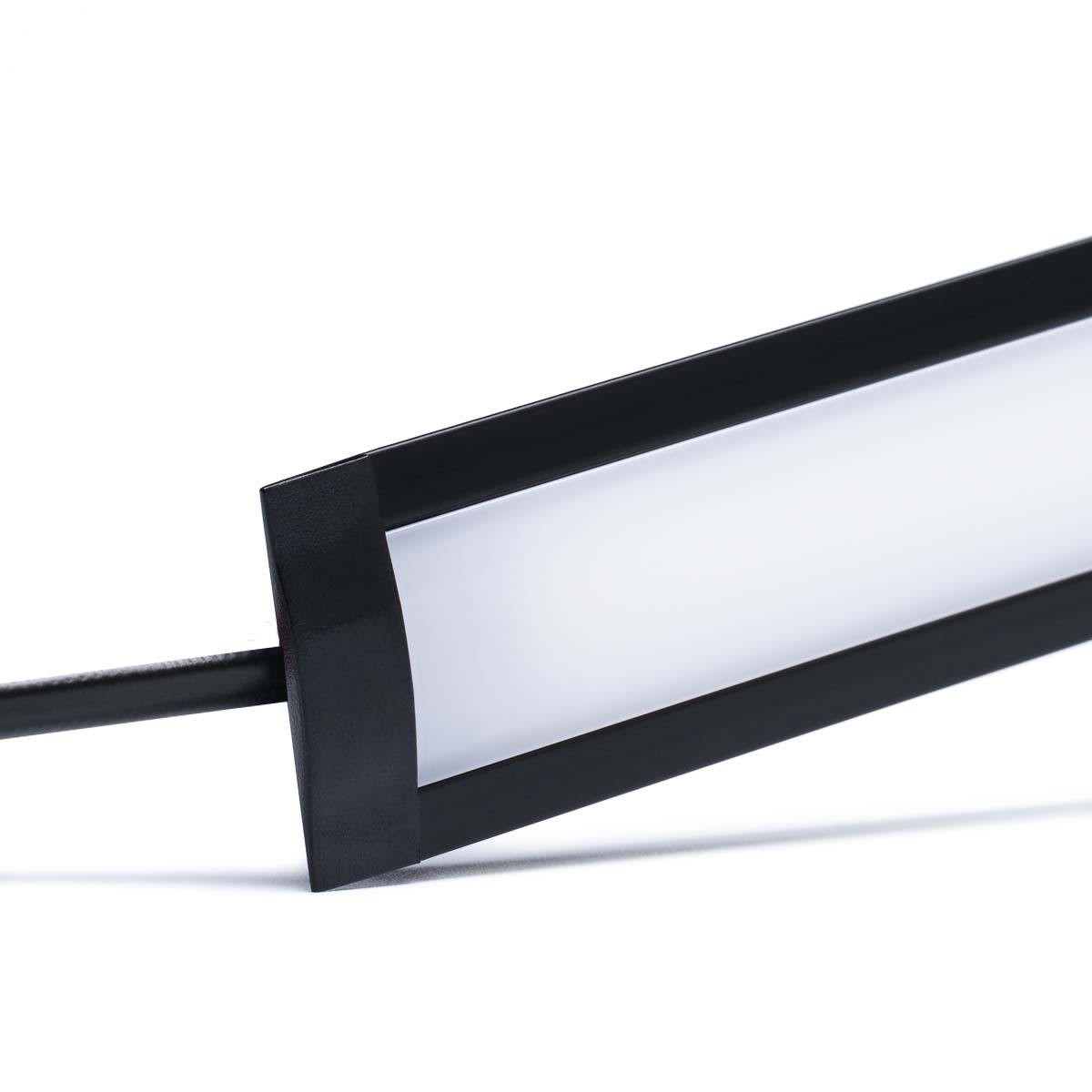

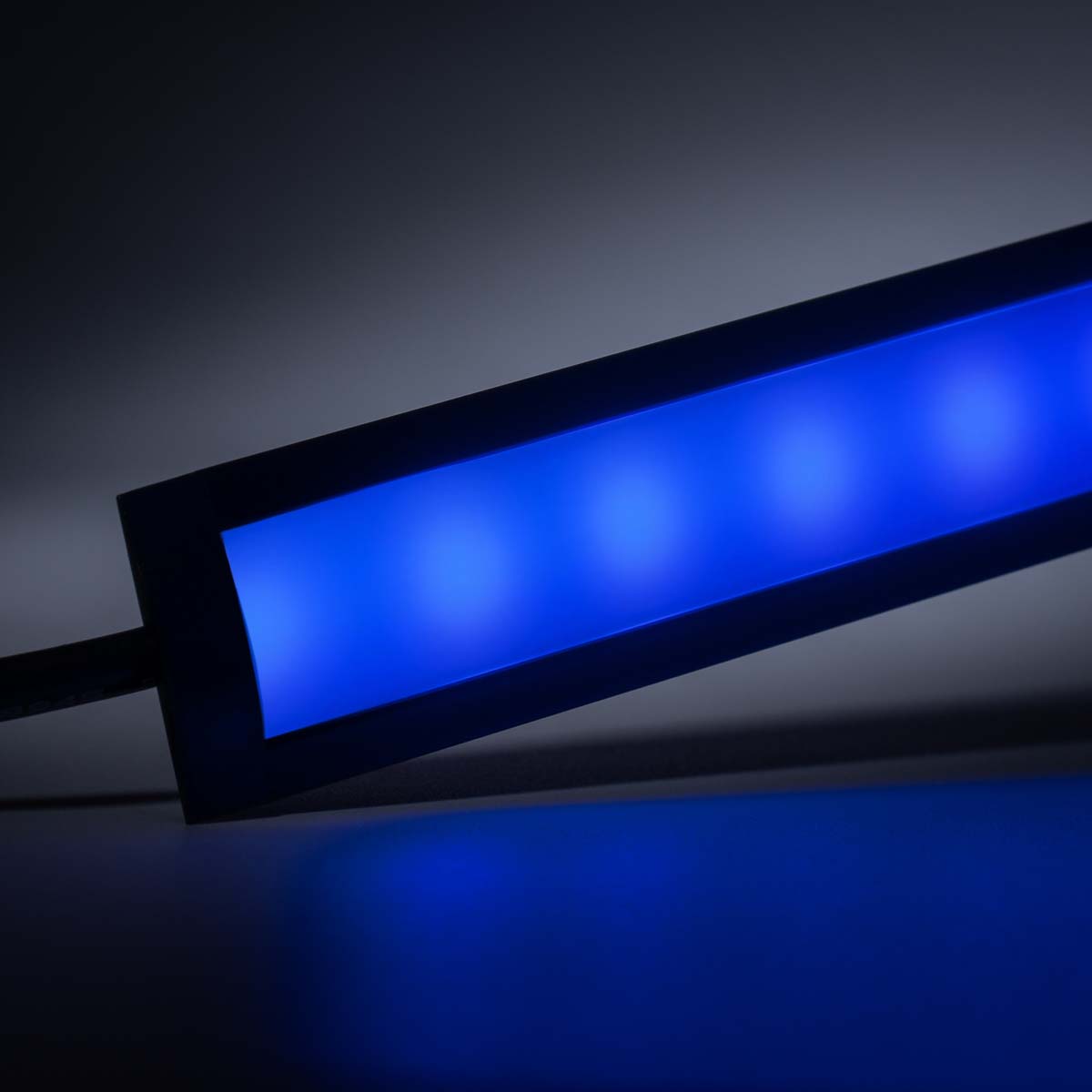

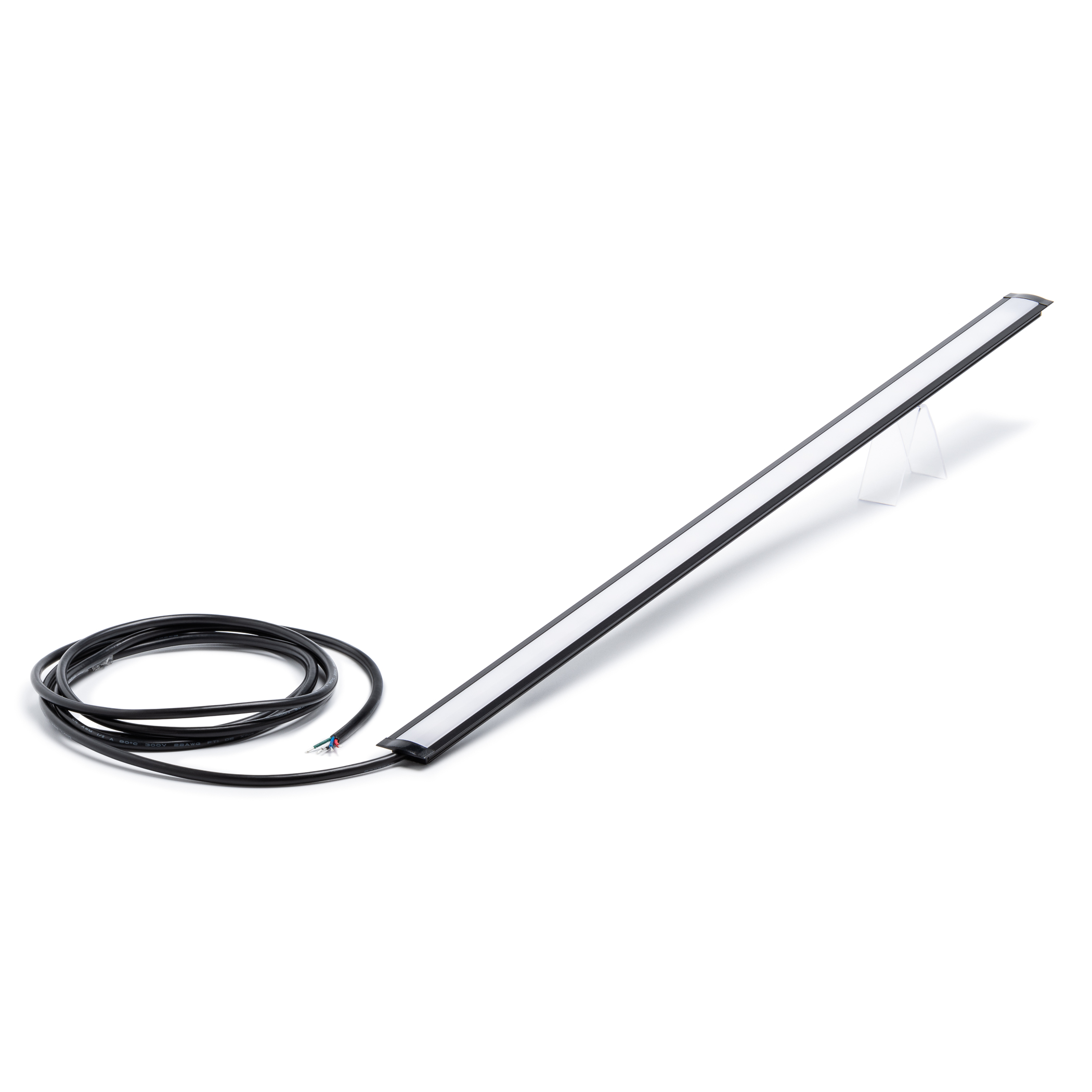

revoART, 24V Black Line Einbau LED Leiste schmal - RGBW (RGB + neutralweiß) - diffuse Abdeckung
Unsere RGB-W Einbau LED Leiste zeichnet sich durch ihre schmale und sehr flache Bauform und ihre Vielseitigkeit in der Farbwiedergabe aus. Das schwarze Aluminiumprofil mit innenliegendem LED Streifen wird mit einer diffusen Abdeckung geliefert, welche die LEDs vor Verschmutzung schützt. Durch das schmale und sehr flache Profil kann die Leuchte unauffällig in eine dafür vorgesehene Öffnung eingebracht werden. Die Fixierung erfolgt mittels Montagekleber, es ist kein weiteres Zubehör notwendig. 60 verbaute LEDs pro Meter erzeugen ein sehr gleichmäßiges Licht, welches in der Helligkeit und der Farbe über einen optional erhältlichen RGBW Controller eingestellt werden kann. Dabei kann sowohl ein reines Neutralweiß dargestellt werden, als auch stufenlos alle RGB Farben.
Bestell- und Installationshinweise
Die LED Leiste ist in individueller Wunschlänge ab 33cm bis 193cm am Stück gemäß technisch bedingter Längenauswahl bestellbar. Nach Ihrer Längenauswahl fertigen wir jede Leiste individuell in unserer deutschen Produktionsstätte. Wir produzieren die Leiste mit einem 200cm langem Eingangskabel mit offenen Kabelenden.
Lieferumfang
- Aluminium Einbau LED Leiste
- inklusive Abdeckung
- inklusive Endkappen
In unserem LED Zubehör finden Sie geeignete Netzteile und RGBW Controller, diese sind nicht im Lieferumfang enthalten.
Das Leuchtmittel dieser LED Leiste ist austauschbar.
Technische Daten

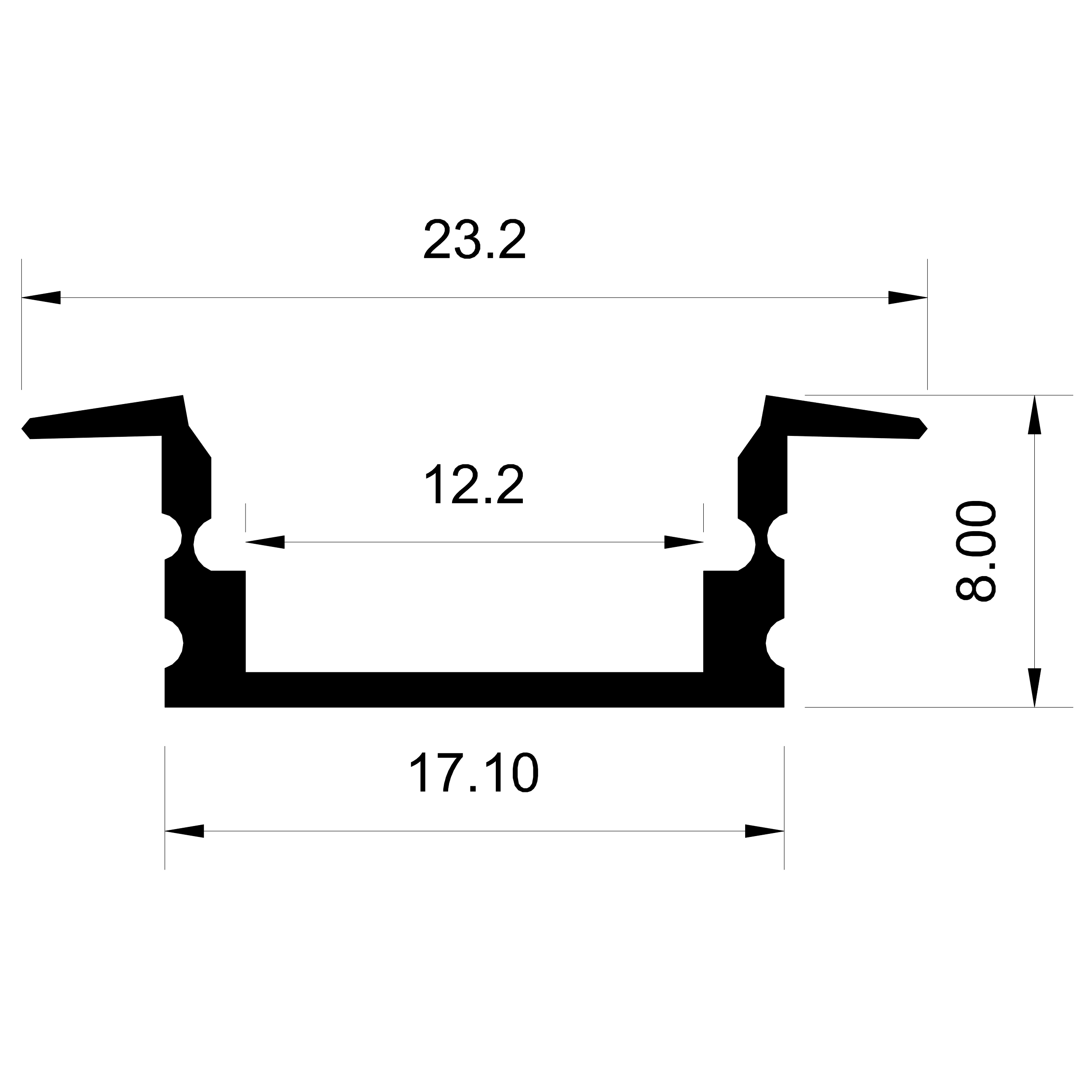

Abmessung B x H x L: | 23,2mm x 8mm x nach Auswahl Rastermaß |
Profilart: | Aluminium Einbauprofil, slim |
Profilfarbe: | Schwarz, RAL9005 |
Abdeckung: | Diffus |
Spannung: | 24V DC |
Leistung pro m: | 14 W |

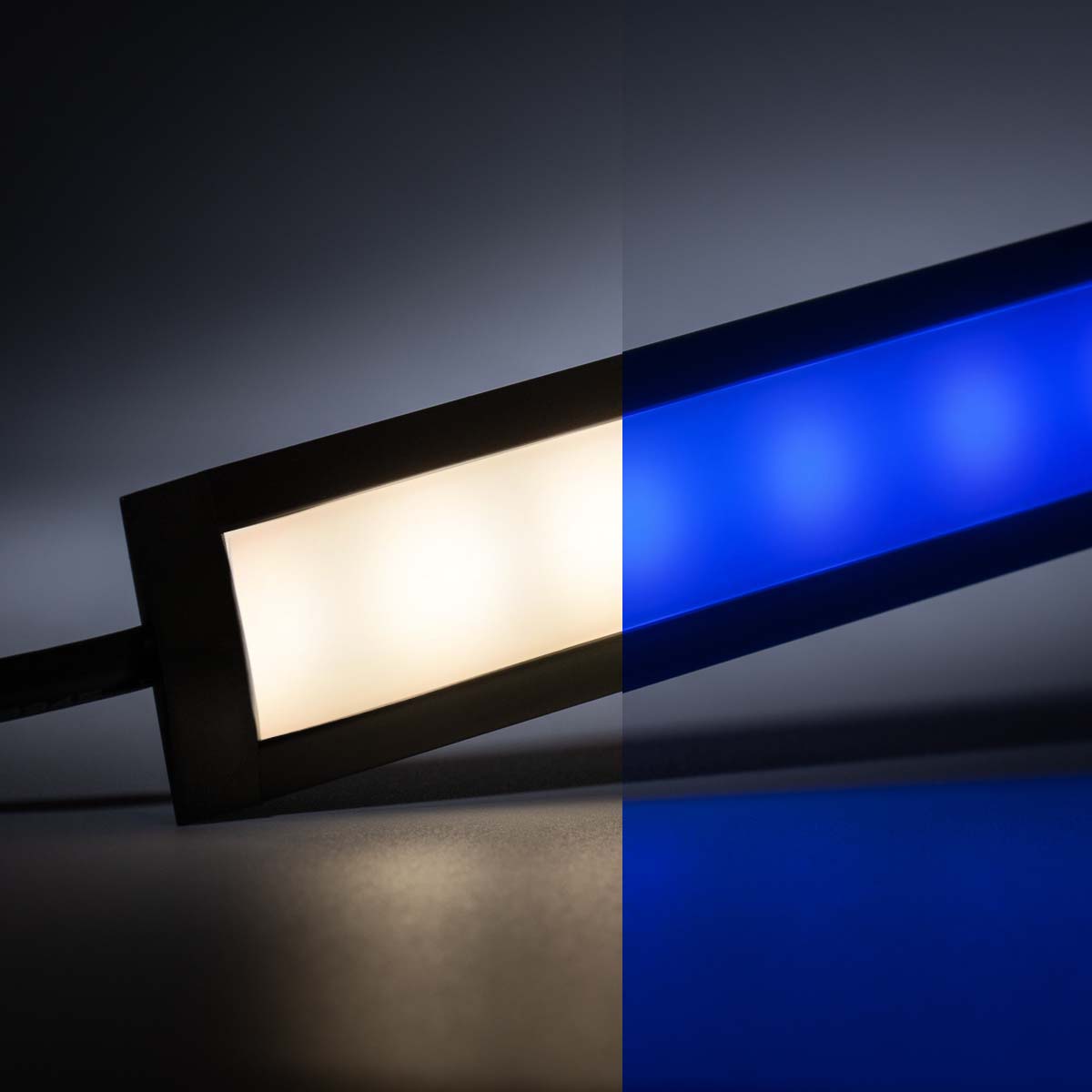

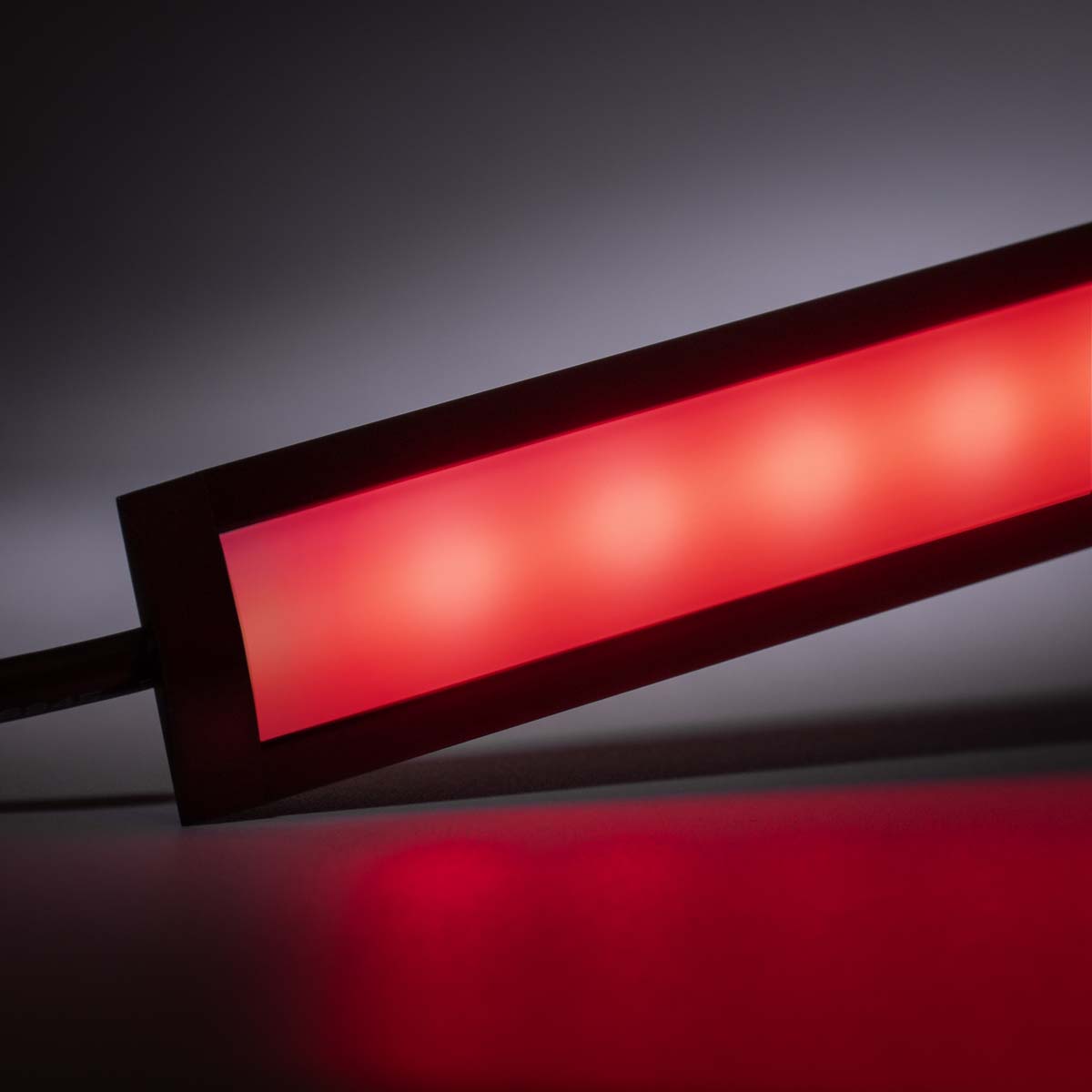

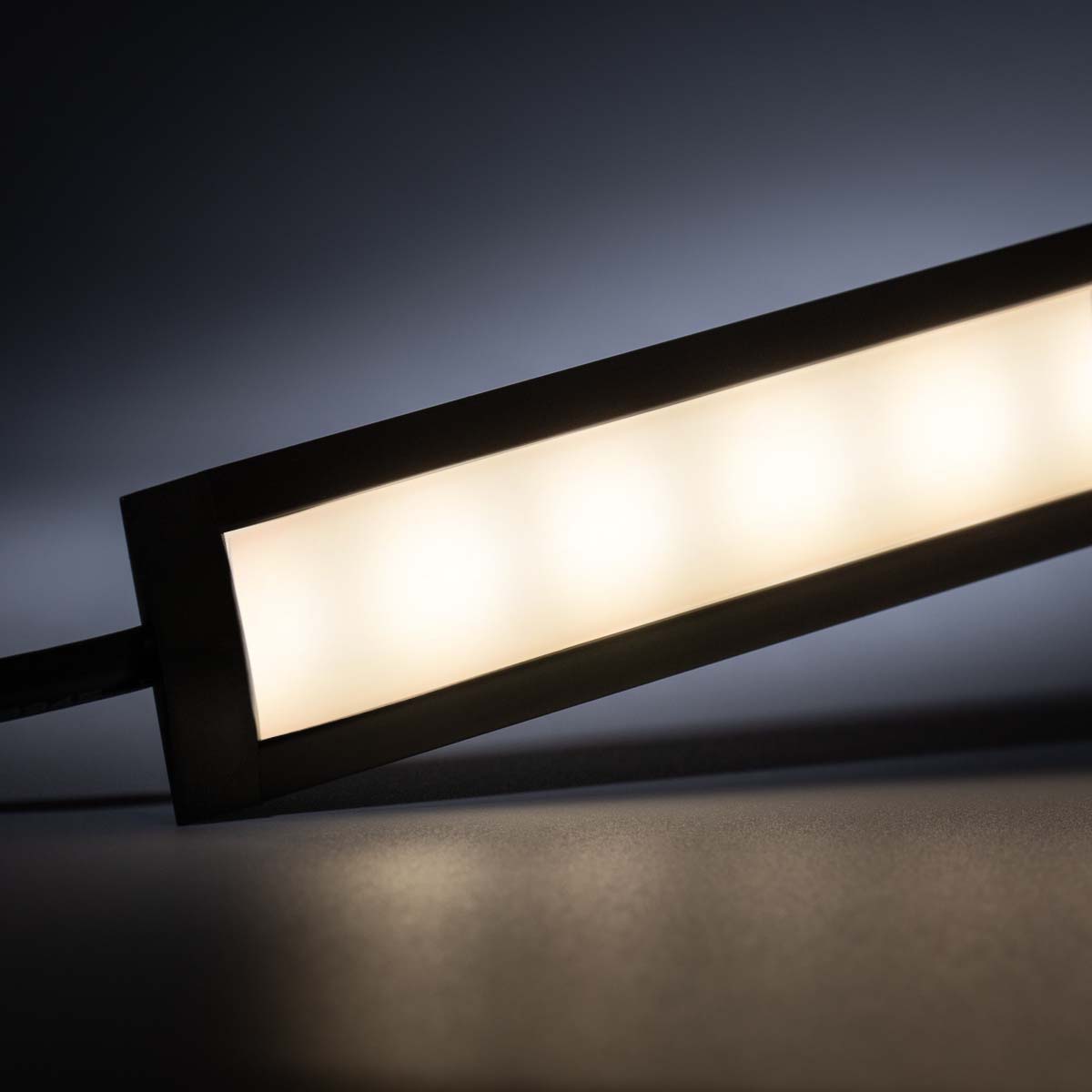

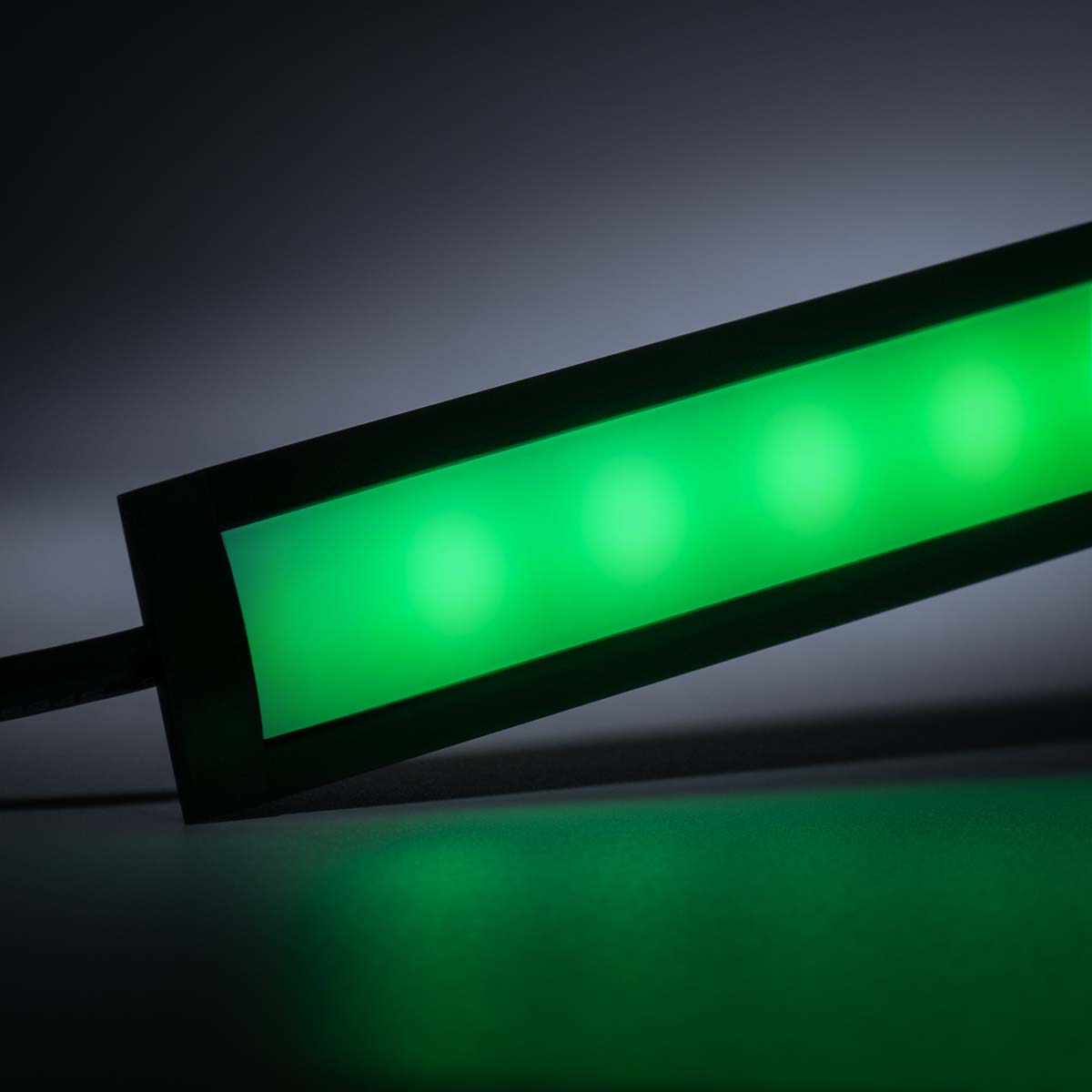

Lichtfarbe: | RGB + Neutralweiß |
Farbtemperatur: | 4000 K |
Farbwiedergabe Index CRI: | 80 RA |
max. Lichtstrom: | 1200 Lumen |
Abstrahlwinkel: | 120° |
max. Länge in Reihe: | 6,00m |
zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Energieeffizienzklasse: | F |
Schutzart: | IP 20 |
Videos & Downloads
LED Profile
Welche Profilarten gibt es?
LED Gesamtsystem Teil 1
Installationshinweise
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
Installation
Hinweise zur Stromversorgung:
Folgendes Netzteil empfehlen wir Ihnen für die Stromversorgung der LED- Leiste in diversen Längen:
bis 1,50m Länge |
|
bis 1,98m Länge |
Wenn Sie mehrere LED Leisten in Reihe schalten, summiert sich deren Leistung und Sie benötigen ggf. ein größeres Netzteil.
Folgenden Controller empfehlen wir Ihnen für die Einstellung der Farbe und Helligkeit der LED Leiste:
ein oder mehrere LED Leisten gemeinsam steuerbar |
|
mehrere LED Leisten getrennt steuerbar |
4 Zonen Funk RGBW Controller – 4 Kanal – mit Touch-Fernbedienung |
Zur Konfiguration der LED-Leisten stehen Ihnen verschiedene Möglichkeiten zur Verfügung. So können Sie diese z.B. in Reihe oder Parallel schalten. Auch ist es möglich einen RGBW - Controller anzuschließen. Für Ihre individuellen Anwendungen empfehlen wir Ihnen folgende 5poligen Kabel:
Anschluss Netzteil: | Anschlusskabel zum Netzteil - 100cm - black |
Anschluss Controller: | Anschlusskabel für RGBW Controller - 20cm - black |
Verbindungskabel: | Verbindungskabel - 100cm - black |
Verteilerkabel: | Y-Verteilerkabel - 3x50cm - black |
Die ausgewiesenen Energieeffizienzdaten beziehen sich auf das verwendete Leuchtmittel und können durch den Verbau in der LED Leiste beeinflusst werden.
