- 3 Phasen Tracklight
- flexibel in der Handhabung
- individuelle Konfiguration
- inkl. Leuchtmittel
- wahlweise mit SMART LED
Beschreibung

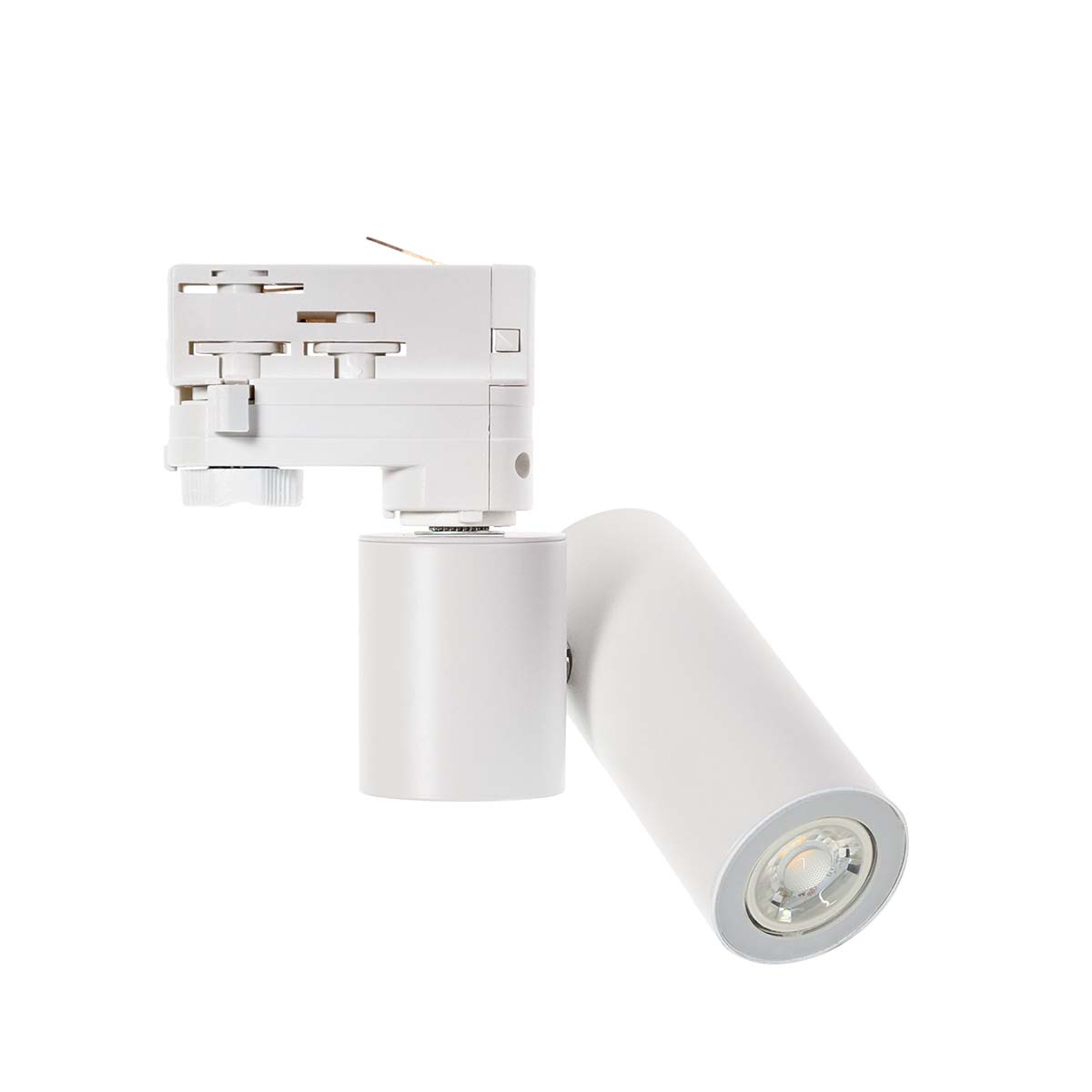

revoART, 230V LED 3-Phasen Schienenleuchte - Trago Mini - 4W, MR 11-GU10, weiß
Unser LED - Spot für Stromschienensysteme verbindet modernes Design mit äußerster Flexibilität. So lässt sich der Spot beliebig am Stromschienensystem anbringen und kann jederzeit neu ausgerichtet werden. Weiterhin ist es möglich die Richtung der Beleuchtung zu ändern. Dadurch können Sie nicht nur Ihre individuellen Lichtbedürfnisse verwirklichen, sondern auch besondere Akzente setzen.
Ideal zu verwenden:
- Wohnbereiche & Büros
- Museen & Galerien
- Hotels & Pensionen
- Boutiquen & Salons

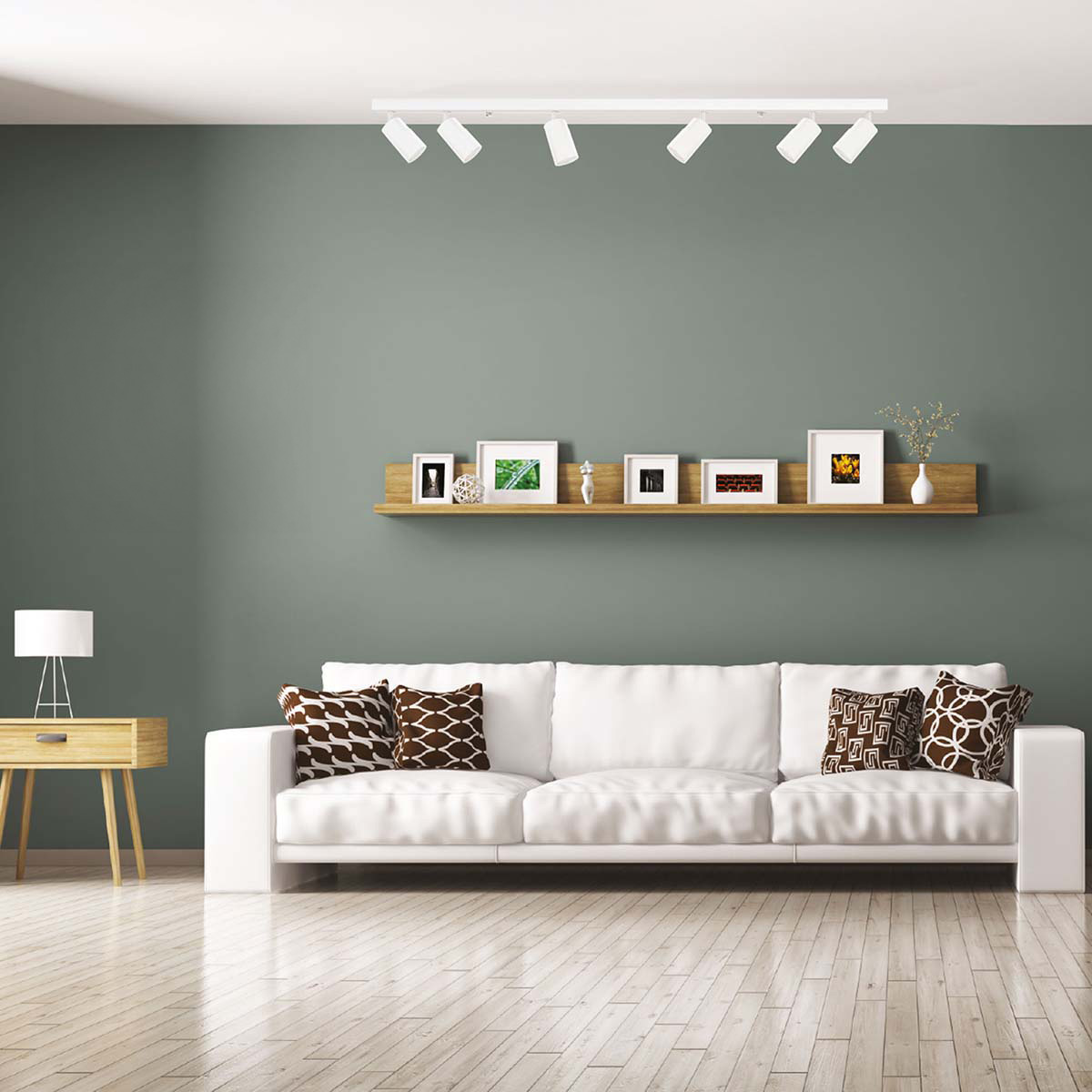

Die Einsatzmöglichkeiten sind vielfältig. Mit einem Stromschienensystem lassen sich nicht nur einfach Räume beleuchten, sondern durch die punktuelle Ausrichtung auffallende Atmosphären schaffen. So können u.a. Wände und Decken oder gezielt Objekte angestrahlt werden, um Ihnen etwas Besonderes zu verleihen.
Mit dem im Lieferumfang befindlichen MR11 GU10 LED-Leuchtmittel ergänzen Sie den Schienen Spot in allen technischen Belangen.
Was ist ein 3-Phasenstrom-Schienensystem? Was gibt es bei der Planung zu beachten?
Bei einem 3-Phasen-Stromschienensystem stehen Ihnen 3 Stromkreise zur Verfügung. Diese sind mit je 16A belastbar und einzeln schaltbar. Damit haben Sie die Möglichkeit in einem Raum 3 Beleuchtungsszenarien zu erstellen. So können Sie den ersten Stromkreis der Hauptbeleuchtung zuordnen, den zweiten für die Ambientebeleuchtung nutzen und den 3. Stromkreis zur Objektbeleuchtung verwenden.
Bei der Planung Ihres 3-Phasen-Stromschienensystem entscheiden Sie sich zunächst für die gewünschte Länge, Form und Farbe.
Für die Formgestaltung stehen Ihnen verschiedene Verbinder und Endstücke zur Verfügung:
Längsverbinder: | Verbindung von zwei Stromschienen |
L-Verbinder: | Verbindung im 90° Winkel von 2 Stromschienen |
T-Verbinder: | Verbindung im 90° Winkel von 3 Stromschienen |
X-Verbinder: | Verbindung im 90° Winkel von 4 Stromschienen |
Wählen Sie den passenden Einspeiser (Mitteleinspeisung, Endeinspeisung). Dieser wird für den Stromanschluss benötigt. Beachten Sie bei der Wahl der Einspeiser und Verbinder immer die Lage des Schutzleiters (Schutzleiter rechts, Schutzleiter links). 3-Phasen-Stromschienensysteme sind asymmetrisch. Das bedeutet der Schutzleiter wird auf einer Seite des Schienenprofils mitgeführt. Mit der Endkappe wird das offene Ende der Stromschiene geschlossen.
Checkliste benötigter Produkte:
- 3-Phasen Stromschienen
- 3-Phasen Einspeiser
- 3-Phasen Verbinder
- 3-Phasen Endkappe
- 3-Phasen Schienenleuchten mit Leuchtmittel
Der Spot ist mit folgenden 3-Phasen Schienensystem kompatibel:
3-Phasen-Stromschiene-230V-1m-weiß |
3-Phasen-Stromschiene-230V-2m-weiß |
3-Phasen-Stromschiene-230V-3m-weiß |
Zur Installation des 3-Phasen Stromschienensystems stehen zahlreiche Verbinder zur Verfügung. Beachten Sie bei Ihrer Auswahl die Position des Schutzleiters.
Technische Daten
Abmessung H x B x T: | 50mm x 175mm x 145mm |
Gehäusefarbe: | Weiß |
Material: | Aluminium |
Spannung: | 230V AC |
Leistung: | 4W |
Lichtfarbe: | Neutralweiß |
Farbtemperatur: | 4000K |
max. Lichtstrom: | 320 Lumen |
Abstrahlwinkel: | 45° |
zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Energieeffizienzklasse: | G |
Schutzart: | IP20 |
Installation
Der Anschluss darf nur durch eine ausgebildete Fachkraft, unter Berücksichtigung der VDE-Richtlinien, erfolgen.
