- schmales Einbauprofil
- 70 RGB LEDs pro Meter
- homogene Ausleuchtung
- individuelle Wunschlänge
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
![Funk LED Controller – 3 Kanal – RGB – mit Touch-Fernbedienung Funk LED Controller – 3 Kanal – RGB – mit Touch-Fernbedienung](https://www.leds24.com/media/image/f7/77/07/G-23-S4-01_300x300.jpg)
Auf Lager
![Quick-System 4polig 2.54 – 2 x 4Pin lötbare Steckerbuchsen & 2 Direktverbinder Quick-System 4polig 2.54 – 2 x 4Pin lötbare Steckerbuchsen & 2 Direktverbinder](https://www.leds24.com/media/image/a6/2d/4d/2-x-4pin-lotbare-steckerbuchsen-2-direktverbinder-quick-system-mca-ls-01BXrxHHGAezQ6L_300x300.jpg)
Auf Lager
Beschreibung

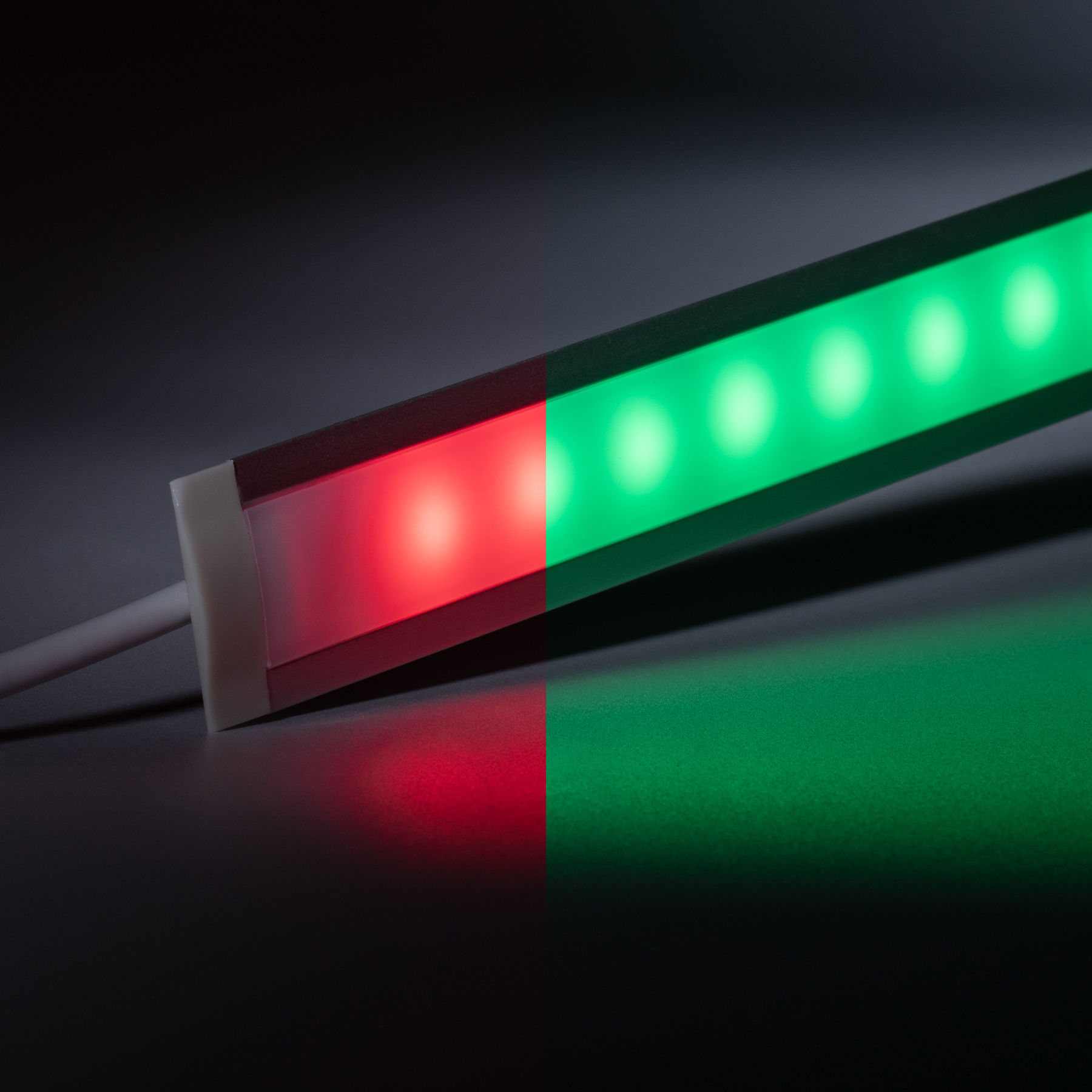

revoART, 24V Aluminium Einbau LED Leiste schmal – RGB – diffuse Abdeckung

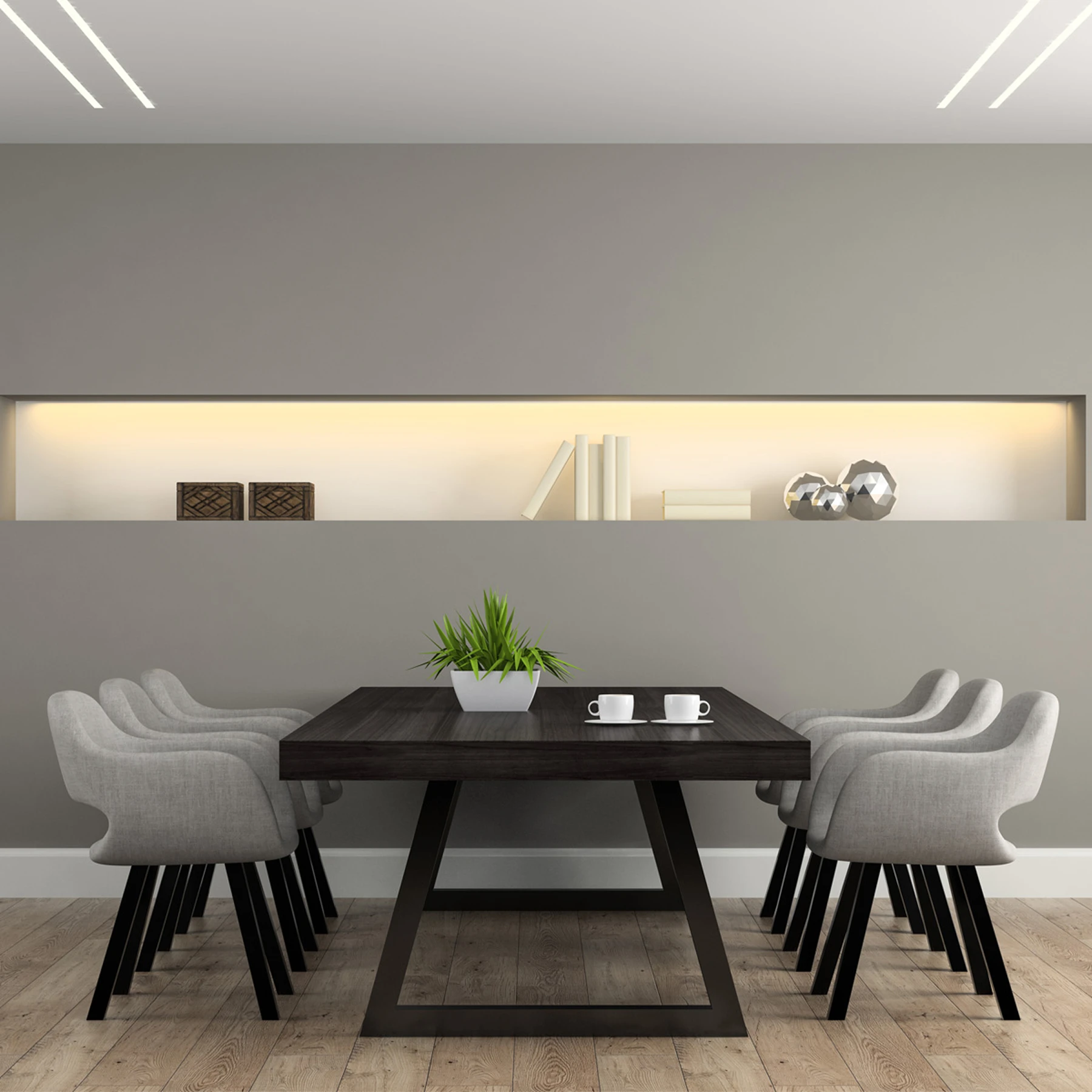

Unsere RGB LED Eckleiste ist vielseitig einsetzbar. Durch Ihre intensive, homogene Ausleuchtung kann Sie als direkte und auch als indirekte Beleuchtung genutzt werden. Das Aluminium Einbauprofil mit innenliegendem LED Streifen wird mit einer diffusen Abdeckung geliefert, um den LED Streifen vor äußeren Einflüssen zu schützen. Die 70 verbauten RGB LEDs pro Meter können mittels einem separat erhältlichen RGB-Controllers alle Farbtöne des gesamten Farbspektrums erzeugen.
Lieferumfang:
- Aluminium LED Leiste inkl. 200cm Eingangskabel mit offenen Kabelenden
- inklusive Abdeckung
- inklusive Endkappen
In unserem LED Zubehör finden Sie geeignete Netzteile und Dimmer, diese sind nicht im Lieferumfang enthalten.
Das Leuchtmittel in der LED Leiste ist austauschbar.
Hinweise zur Stromversorgung:
Folgendes Netzteil empfehlen wir Ihnen für die Stromversorgung der LED- Leiste in diversen Längen:
bis 1,98m Länge: 24V DC – Einbaunetzteil stabilisiert – 2,5A – 60Watt |
Wenn Sie mehrere LED Leisten in Reihe schalten, summiert sich deren Leistung und Sie benötigen ggf. ein größeres Netzteil.
Folgenden RGB-Controller empfehlen wir Ihnen für die Einstellung der Farbe und Helligkeit des LED Streifens:
ein oder mehrere LED Leisten gemeinsam steuerbar: Funk LED Controller – 3 Kanal – RGB – mit Touch-Fernbedienung |
mehrere LED Leisten getrennt steuerbar: 4 Zonen Funk LED Controller – 3 Kanal – RGB – mit Touch-Fernbedienung |
Technische Daten

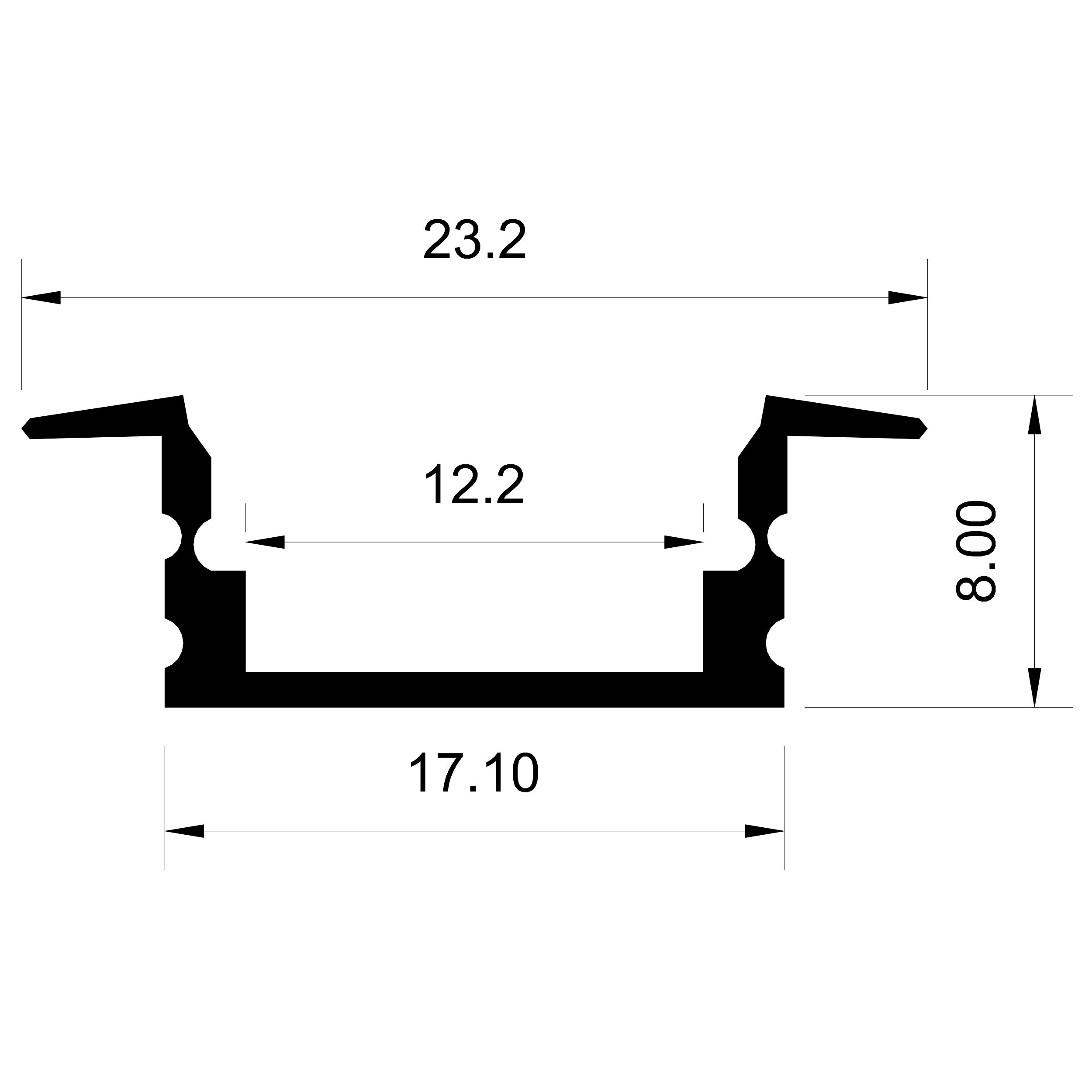

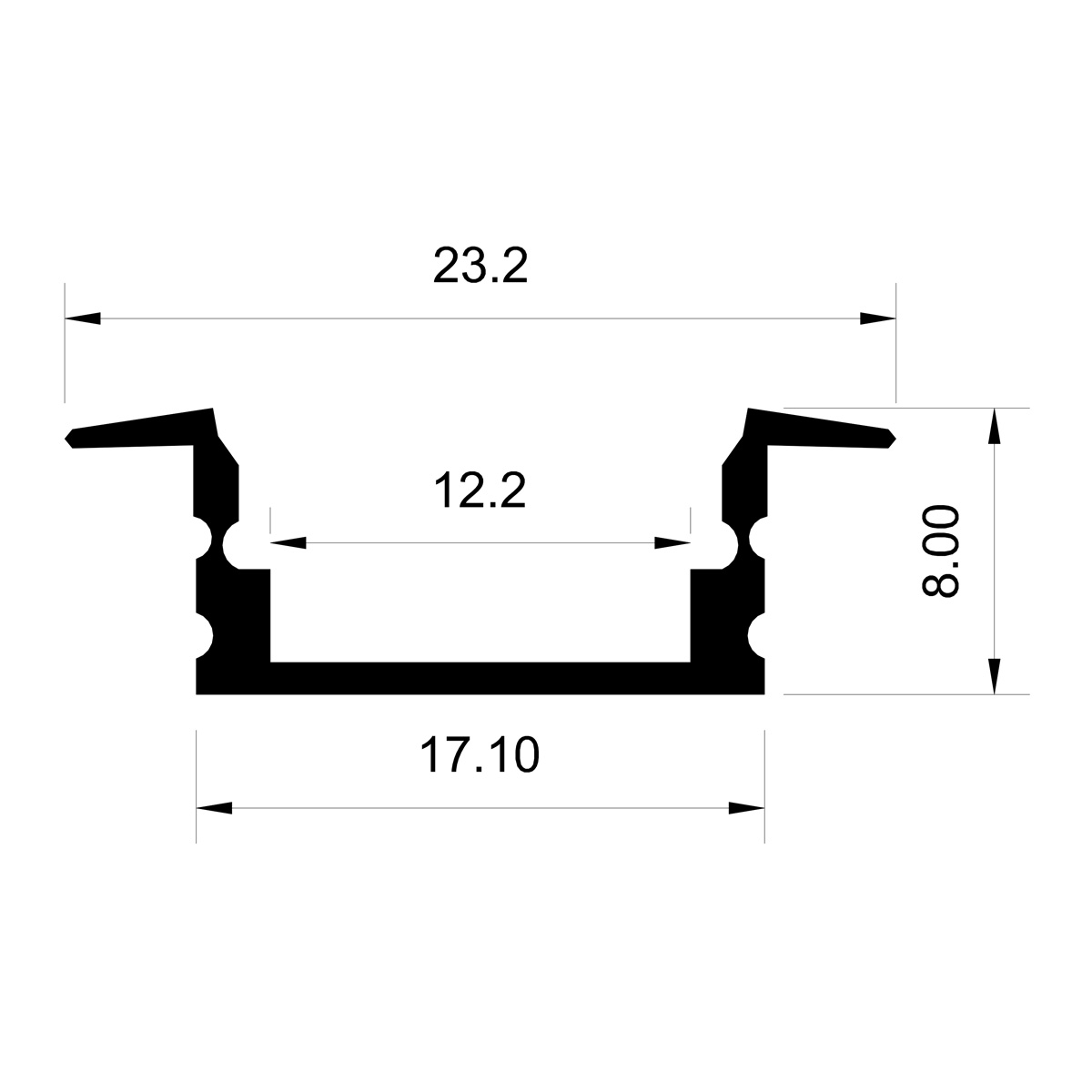

Abmessung B x H x L: | 23,2mm x 8mm x nach Auswahl Rastermaß |
Profilart: | Aluminium Einbauprofil, slim |
Profilfarbe: | Silber |
Abdeckung: | Diffus |
Spannung: | 24V DC |
Leistung pro m: | 14 W |
Lichtfarbe: | RGB |
Farbwiedergabe Index CRI: | 80 RA |
max. Lichtstrom: | 700 Lumen |
Abstrahlwinkel: | 120° |
max. Länge in Reihe: | 6,00m |
zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Energieeffizienzklasse: | G |
Schutzart: | IP 20 |
Videos & Downloads
LED Profile
Welche Profilarten gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Die LED Leiste ist in individueller Wunschlänge ab 33cm bis 198cm am Stück gemäß technisch bedingter Längenauswahl bestellbar. Nach Ihrer Längenauswahl fertigen wir jede Leiste individuell in unserer deutschen Produktionsstätte. Wir produzieren die Leiste mit einem 200cm langem Eingangskabel mit offenen Kabelenden.
Die ausgewiesenen Energieeffizienzdaten beziehen sich auf das verwendete Leuchtmittel und können durch den Verbau in der LED Leiste beeinflusst werden.
