24V LED Modul – weiß – 25cm

Artikel-Nr.: Q62

Quick LED System
Verbindung über Stecksystem
schmale Bauform
einfache Montage
dimmbar

9,95 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: ca. 2-3 Werktage

Mit dem " Quick-LED System " ist es möglich ein starre LED-Leiste nach Maß zusammenzustecken.... mehr

Menü schließen

Beschreibung

revoART, 24V LED Modul – weiß – 25cm

Mit dem " Quick-LED System " ist es möglich ein starre LED-Leiste nach Maß zusammenzustecken.

Dieses Quick LED-Leisten Modul ist 250mm lang und mit 42 hellen SMD LEDs bestückt.
Aufgrund der vielen LEDs auf wenig Fläche wurden der Abstand zwischen den LEDs sehr gering gehalten und in 2 Reihen nebeneinander platziert. Das Ergebnis ist ein gleichmäßiges, sehr helles Licht ohne dunkle Bereiche zwischen den Lichtkegeln.

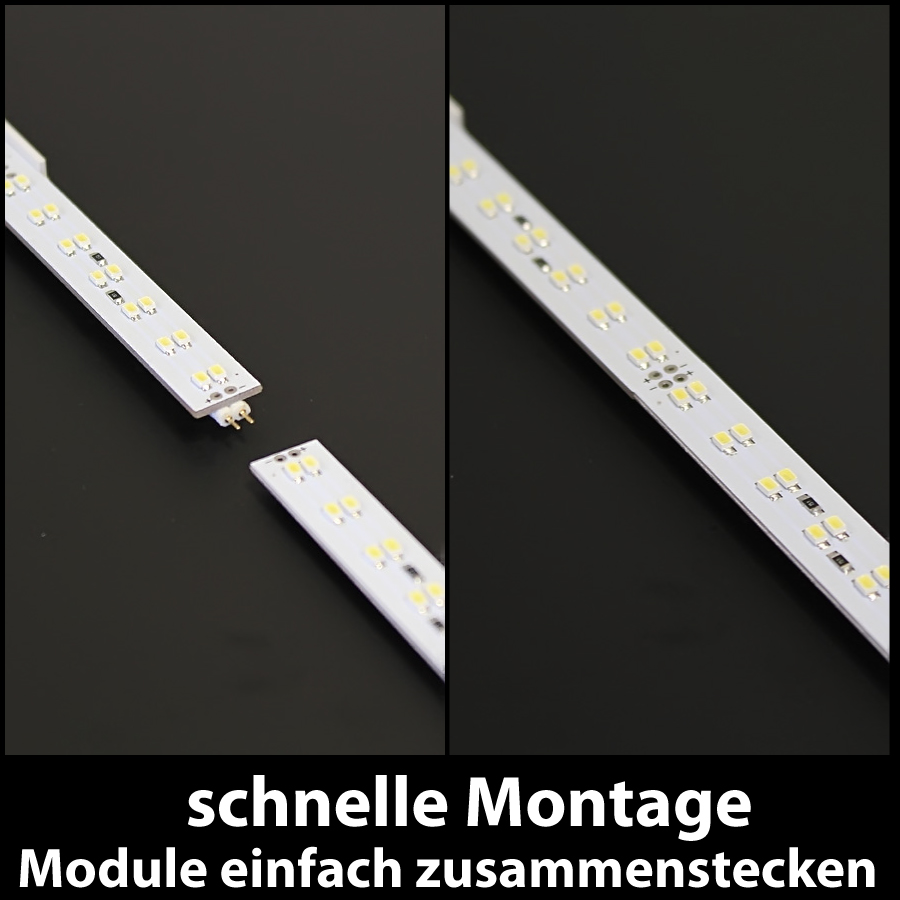

Sie können LED-Leisten bis zu 2,5 Meter am Stück zusammenstecken, ohne daß sichtbare Lücken oder unterschiedlich ausgeleuchtete Zwischenräume entstehen.
Die 2poligen Verbindungsstecker befinden sich auf der Rückseite der Platine und werden zum Verlängern einfach ineinander gesteckt.
Der Abstand zwischen den LEDs ist immer gleich.

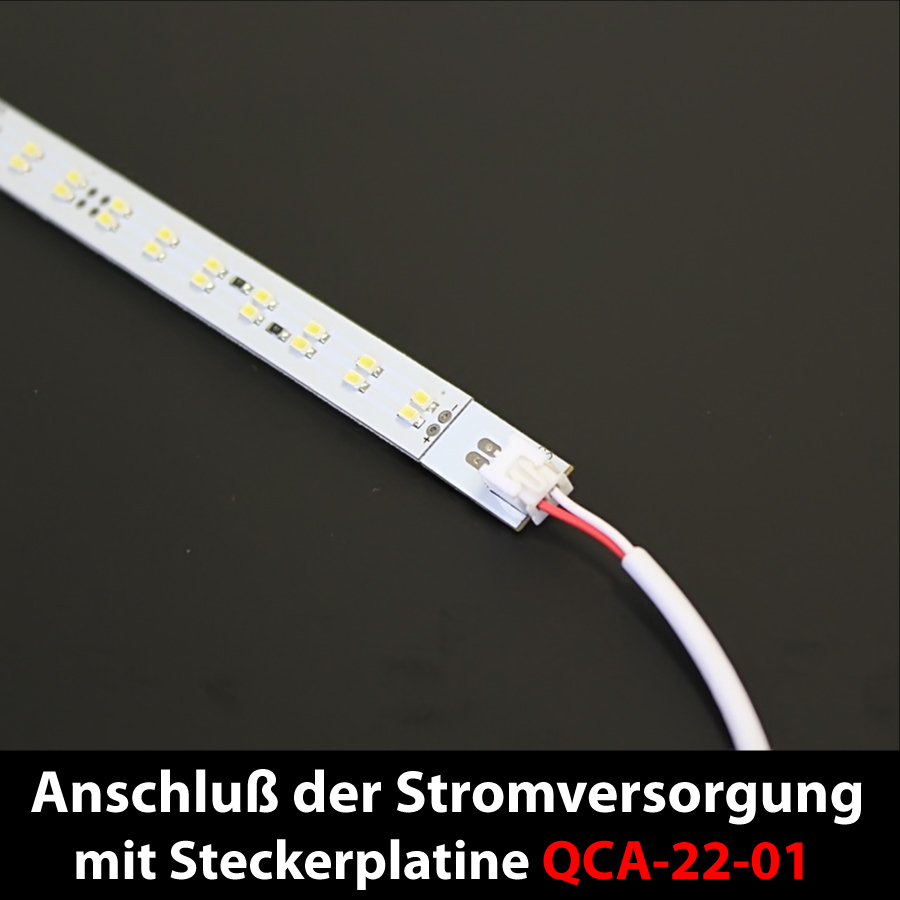

Die 24VDC Stromzufuhr erfolgt über den Stecker des ersten LED-Moduls.
Mit dem passenden Anschlußkabel zum Netzteil sowie dieser Steckerplatine wird die Montage sehr einfach.
Mit nur einem Netzteil können Sie bis zu 2,5m am Stück (10 Module) betreiben, danach muss neu eingespeist werden.

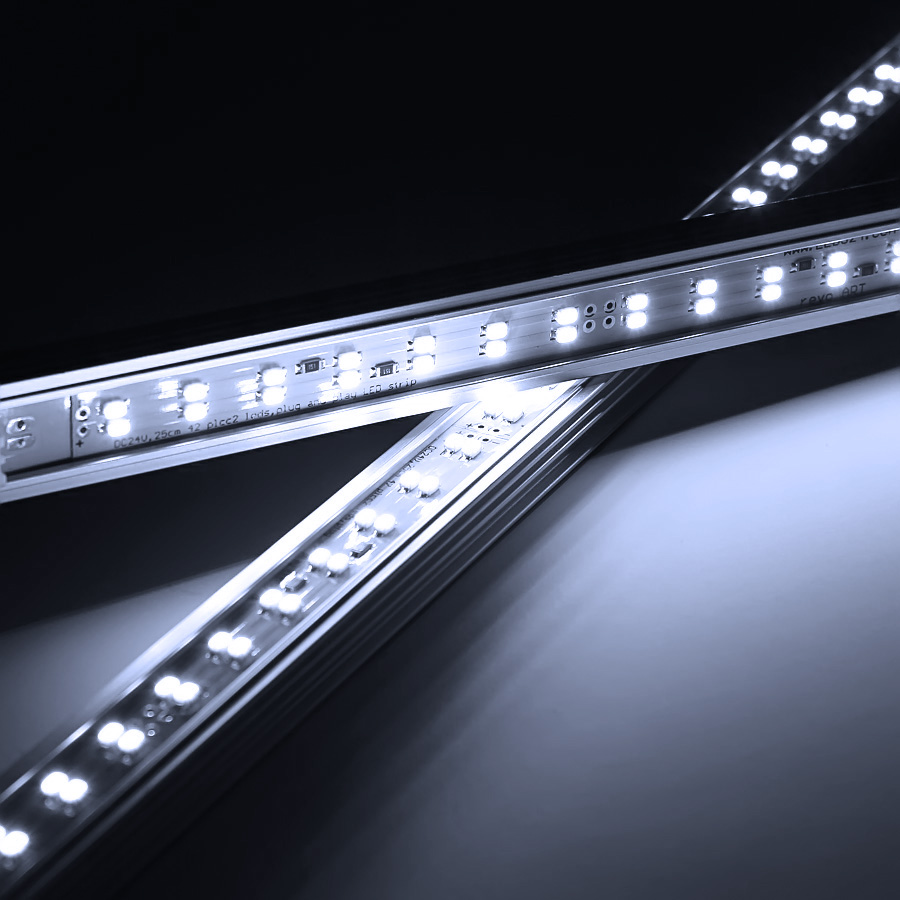

Optional bieten wir Ihnen diese passenden Aluminiumprofile an, mit denen die Montage einfach und schnell realisiert werden kann.
- um die LED Module um Ecken oder Kurven zu verlegen bieten wir diese Verbindungskabel an.
- für jedes Verbindungskabel brauchen Sie 2 dieser Steckerplatinen.
- alle 8,33cm läßt sich das Modul kürzen, um z.B. das Endstück in der Länge genau anzupassen.

Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.
Passende 24V Netzteile finden Sie hier.

Anwendungsbereich:
SMD LEDs haben eine hohe Lichtintensität und einen mittelgroßen Abstrahlwinkel. Diese LEDs eignen sich für Anwendungen, wo es auf eine hohe Lichtausbeute und auf die Ausleuchtung mittelgroßer Flächen ankommt (z.B. Beleuchtung von Arbeitsplatten).
Durch die flexiblen Verbindungskabel eignen sich diese LED Streifen auch für komplexe Aufgaben wie z.B. zur Ausleuchtung von Leuchtbuchstaben oder Lichtwerbeanlagen. Aber auch für Vitrinen, indirekte Deckenbeleuchtung oder für Treppenstufen sind diese LED Streifen bestens geeignet.

Besonderheit:
Durch die hohe Anzahl an SMD-Leuchtdioden sind diese LED-Leisten-Module für Anwendungen mit hohem Lichtbedarf (wie z.B. Raum- oder Arbeitsflächenbeleuchtung) geeignet.

Technische Daten

Abmessung L x B x H:	250mm x 11,5mm x 4mm
Spannung:	24V DC
Leistung:	6W
Betriebsstrom:	250mA
Lichtfarbe:	Weiß
Farbtemperatur:	ca. 5000K
max. Lichtstrom je Modul:	400 - 420 Lumen
Abstrahlwinkel:	120°
zulässige Umgebungstemperatur:	-20°C bis max. +40°C
Energieeffizienzklasse:	F
Schutzart:	IP 20

Videos & Downloads

IP Schutzklassen

Was ist zu beachten?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

LED Gesamtsystem Teil 1

Installationshinweise

Installation

Für 1 bis 4 Stk. dieser LED-Leisten Module empfehlen wir unser " Netzteil stabilisiert - 24V DC 1A 24Watt ". Ab 5 bis 12 dieser Lichtleisten sollten Sie unser " Netzteil stabilisiert - 24V DC 3A 72Watt " einsetzen. Diese Netzteile finden Sie im Shopbereich unter " Netzteile und Stromversorgung ".
Kaufen Sie zusätzlich dieses "Anschlußkabel zum Netzteil 2polig " sowie diese Steckerplatine. Sie brauchen dann nur das Anschlusskabel zwischen die erste LED-Leiste und den DC-Hohlstecker Netzteils stecken um die Stromversorgung herzustellen.
Diese LED-Leisten sind dimmbar. Um die Helligkeit zu steuern bieten wir Ihnen verschiedene LED-Dimmer an. Wir empfehlen hierzu den " Funk LED-Dimmer 12V 8A / 24V 4A inkl. Funk-Fernbedienung " oder den manuellen "LED-Dimmer ". Der Dimmer wird zwischen Netzteil und LED-Leiste geschaltet.

Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine weitaus höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
