- hohe Lichtausbeute
- schmale Bauform
- 3500K, Warmweiß
- 875 Lumen
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
![Funk LED Dimmer – 1 Kanal – mit Touch-Fernbedienung Funk LED Dimmer – 1 Kanal – mit Touch-Fernbedienung](https://www.leds24.com/media/image/50/5d/4d/DR-18-S2-01_300x300.jpg)
Auf Lager
![Z2P 2polig – 2 x 2Pin-Steckerbuchsen zum Löten an einfarbige LED-Strips Z2P 2polig – 2 x 2Pin-Steckerbuchsen zum Löten an einfarbige LED-Strips](https://www.leds24.com/media/image/1f/43/4a/2-x-2pin-steckerbuchsen-zum-loten-an-einfarbige-led-strips-z2p-ls-01U9WqKgF2KEsIb_300x300.jpg)
Auf Lager
Beschreibung

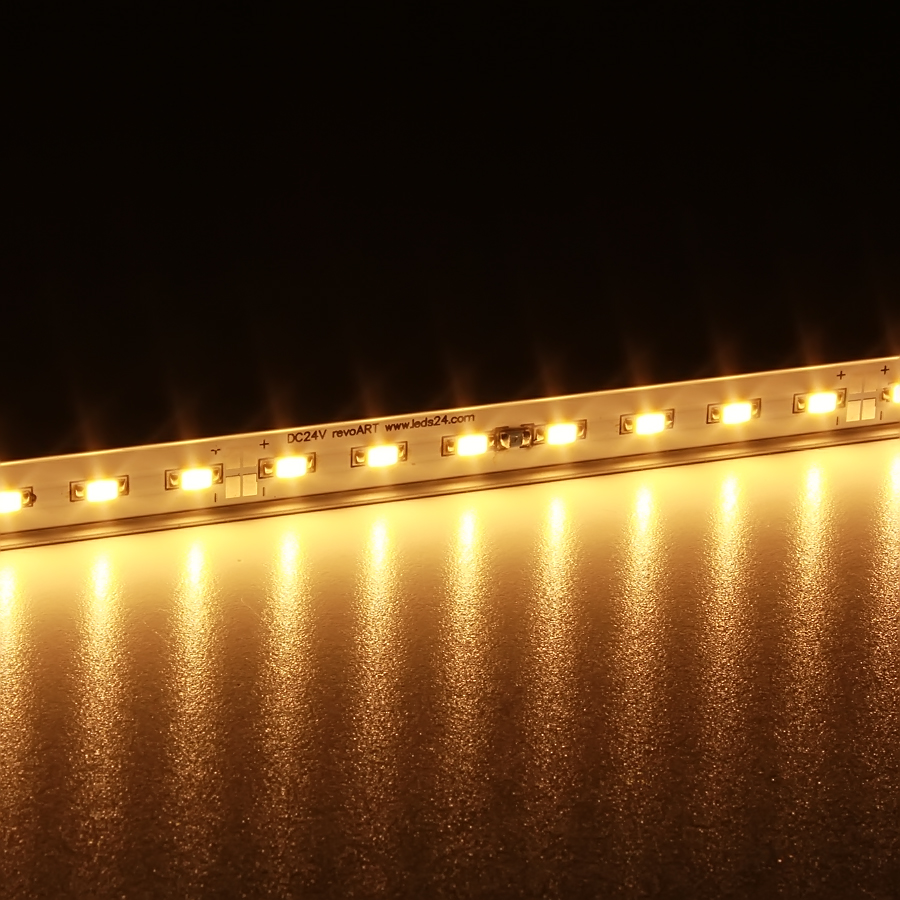

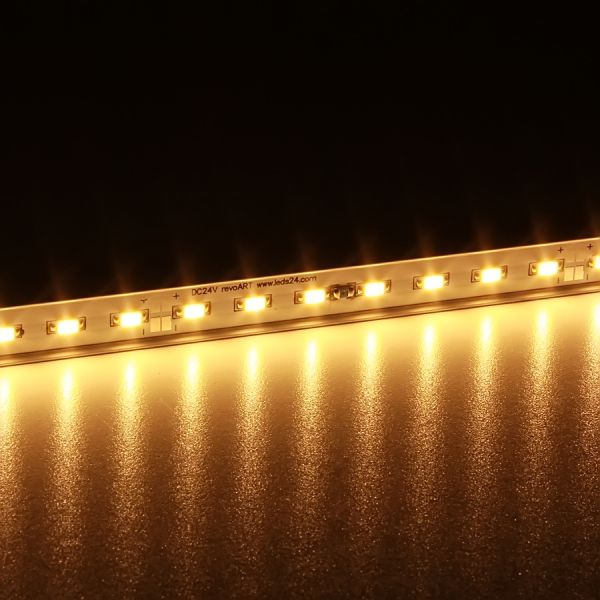

revoART, 24V LED Modul – warmweiß – 50cm
Diese Power LED Platinen werden dort eingesetzt, wo viel Licht benötigt wird und nur wenig Einbautiefe zur Verfügung steht.
Wir bieten ihnen hier diese Power LEDs auf einer Aluminium Platine an. Bestückt ist das Modul mit 35 x 5730 SMD Power LEDs.
Die 35 LEDs erzeugen bei 24V und 510mA einen Lichtstrom von ca. 875 Lumen. Dieses Power LED Platine ist bereits für den Betrieb an 24V DC vorbereitet.

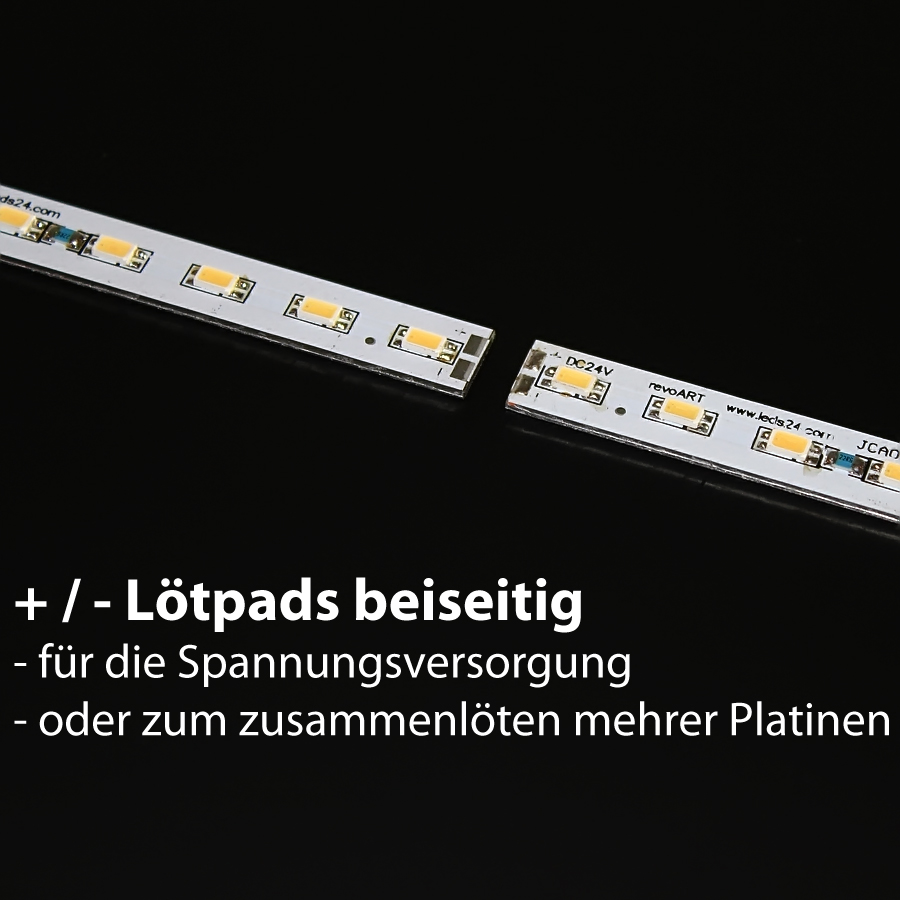

Auf jeder Seite der Platine befinden sich Lötpads +/- . Dort können Sie die Stromversorgung anlöten und / oder mehrere LED-Platinen in Reihe zusammenlöten.
Bis zu 6 Platinen (3Meter) lassen sich in Reihe mit nur einer 24V DC Stromquelle betreiben. Die Alu-Platine leitet die Wärme der LEDs ab. Zusätzliche Kühlung ist erforderlich. Wir empfehlen die Montage auf Aluminium oder anderes wärmeableitendes Material. Optimal eignen sich hier diese Kühlkörper, die Sie passend in verschiedenen Längen bestellen können.
Weiterhin ist auf ausreichend Wärmeaustausch (Luftzirkulation) zu achten.

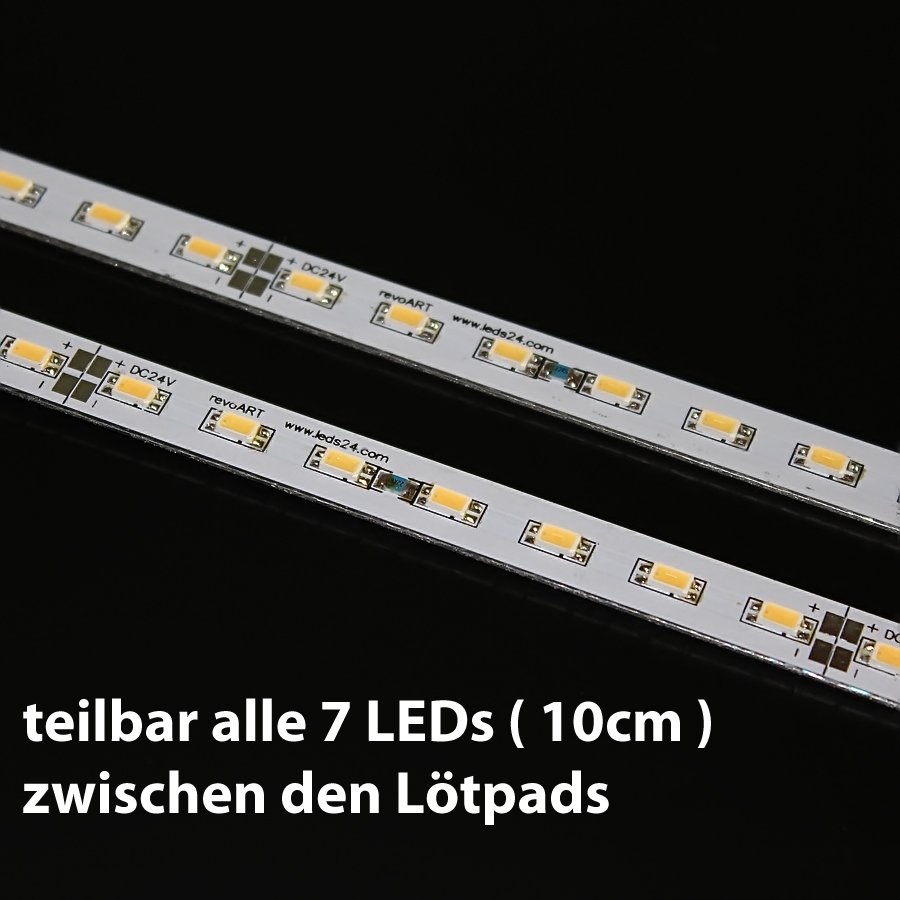

Alle 10cm können Sie die Plantine trennen und auch einzeln weiterverarbeiten.
Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.
Passende 24V Netzteile finden Sie hier
Anwendungsbereich:

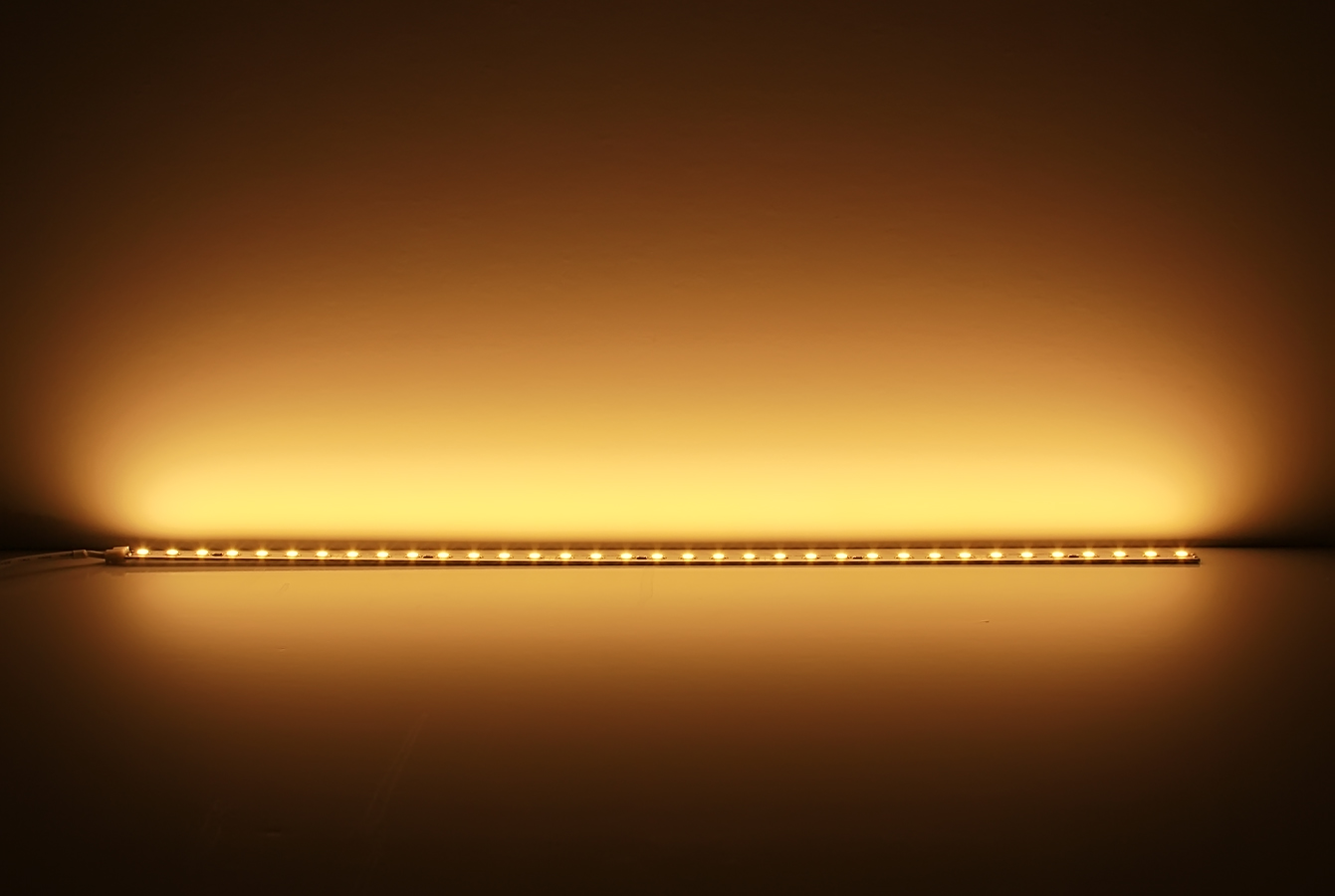

Der große Abstrahlwinkel eignet sich zum Beleuchten von Flächen oder Raum. Überall wo es auf einen möglichst großen Lichtkegel ankommt, sollten Sie diese LEDs verwenden.
Anwendungsgebiete sind z. B. :
- sämtliche Beleuchtungsaufgaben
- Anzeigetafeln / LED-Panels
- Orientierungslichter/Notfallbeleuchtung
- Fiber-optic-Alternative
- LCD-Hintergrundbeleuchtung
- Signalanzeigen
- Warnleuchten
- Arbeitsflächen- oder Raumbeleuchtung
Technische Daten
Abmessung L x B x H: | 500mm x 12mm x 3mm |
Spannung: | 24V DC |
Leistung: | 12W |
Betriebsstrom: | 510mA |
Lichtfarbe: | Warmweiß |
Farbtemperatur: | 3000K - 3500K |
Lichtstrom: | ca. 875 Lumen |
Abstrahlwinkel: | 120° |
zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Energieeffizienzklasse: | G |
Schutzart: | IP 20 |
Videos & Downloads
IP Schutzklassen
Was ist zu beachten?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine weitaus höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Module sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
Die ausgewiesenen Energieeffizienzdaten beziehen sich auf das verwendete Leuchtmittel und können durch den Verbau in der LED Leiste beeinflusst werden.
