- hohe Lichtausbeute
- schmale Bauform
- 3000K, Warmweiß
- 210 Lumen
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
![Funk LED Dimmer – 1 Kanal – mit Touch-Fernbedienung Funk LED Dimmer – 1 Kanal – mit Touch-Fernbedienung](https://www.leds24.com/media/image/50/5d/4d/DR-18-S2-01_300x300.jpg)
Auf Lager
![Z2P 2polig – 2 x 2Pin-Steckerbuchsen zum Löten an einfarbige LED-Strips Z2P 2polig – 2 x 2Pin-Steckerbuchsen zum Löten an einfarbige LED-Strips](https://www.leds24.com/media/image/1f/43/4a/2-x-2pin-steckerbuchsen-zum-loten-an-einfarbige-led-strips-z2p-ls-01U9WqKgF2KEsIb_300x300.jpg)
Auf Lager
Beschreibung

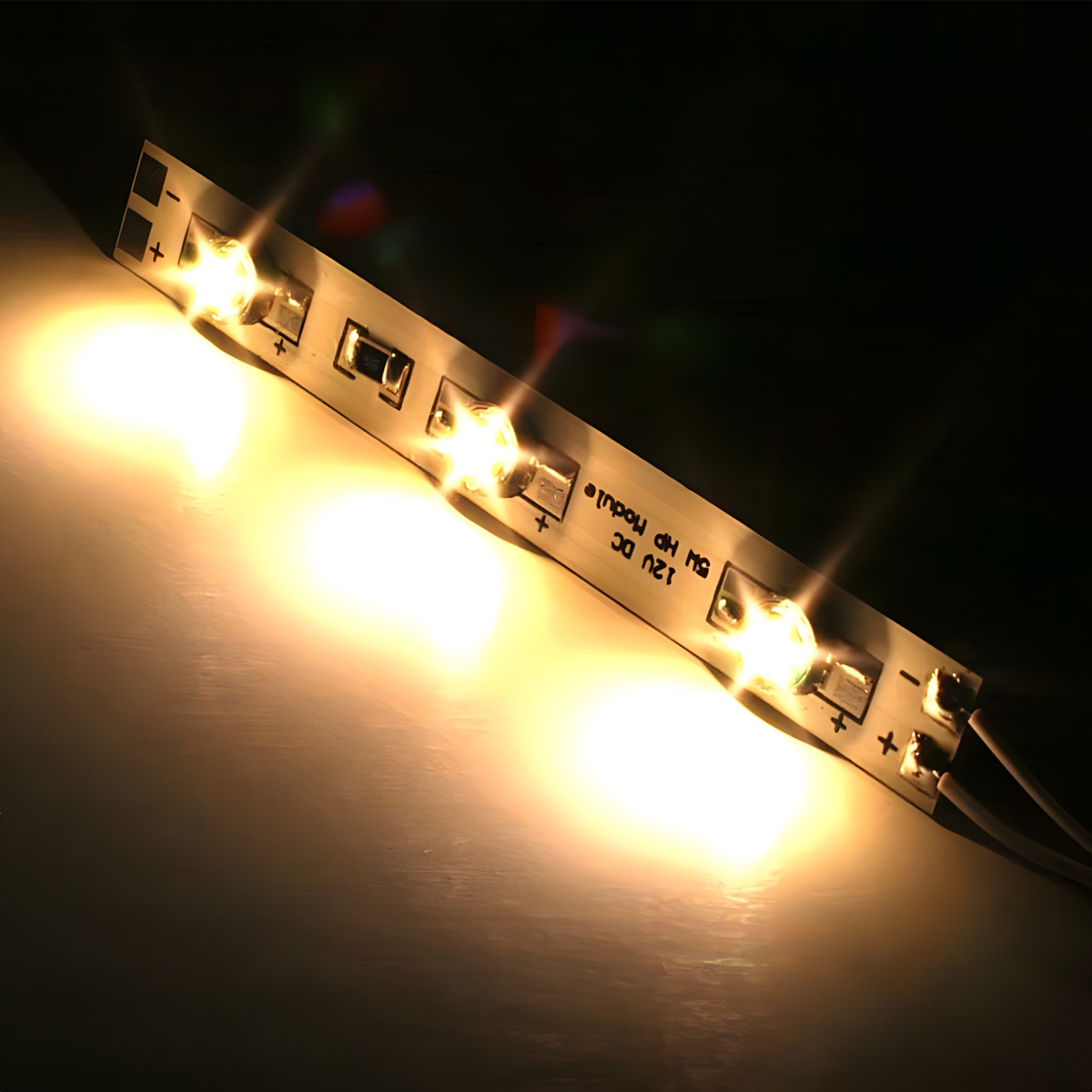

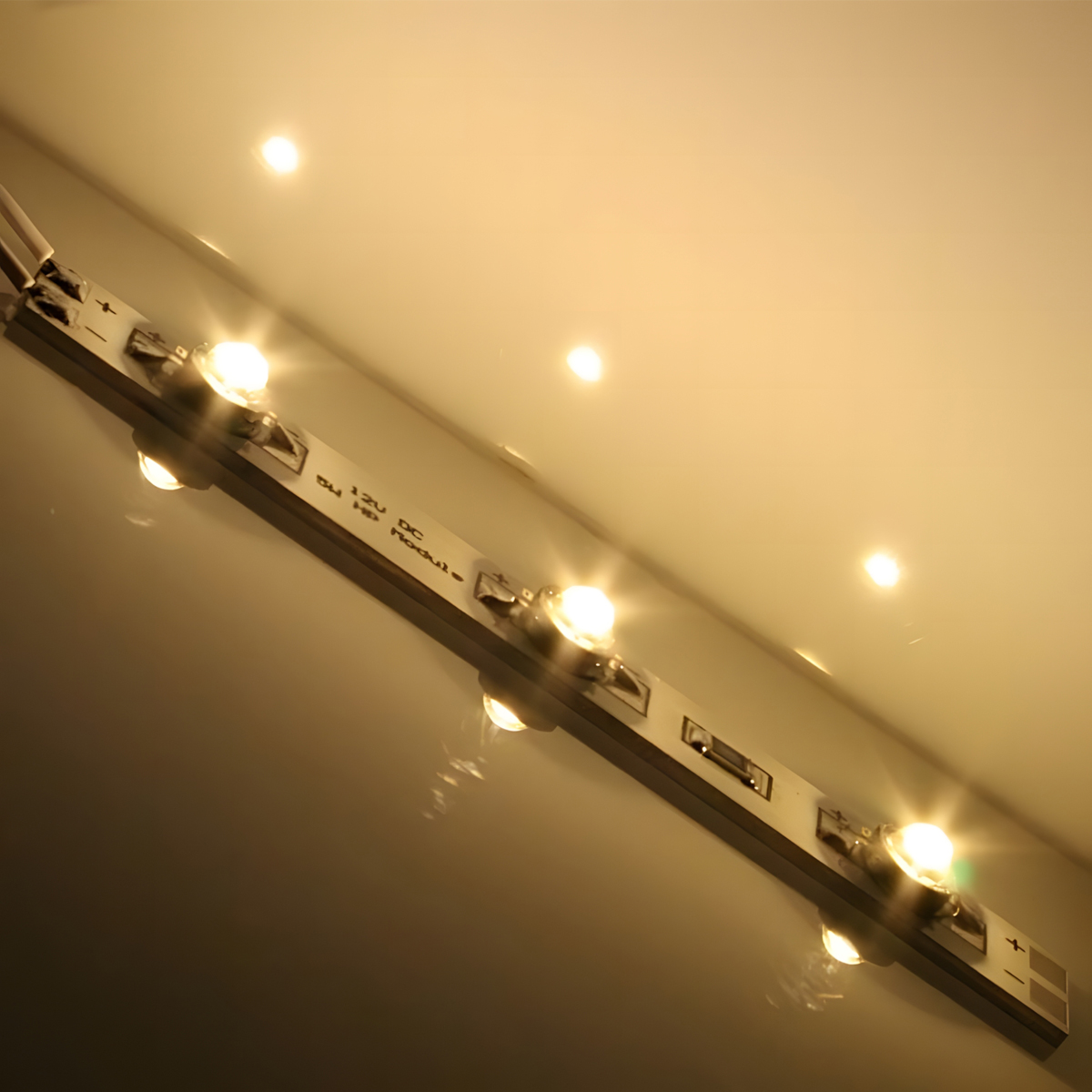

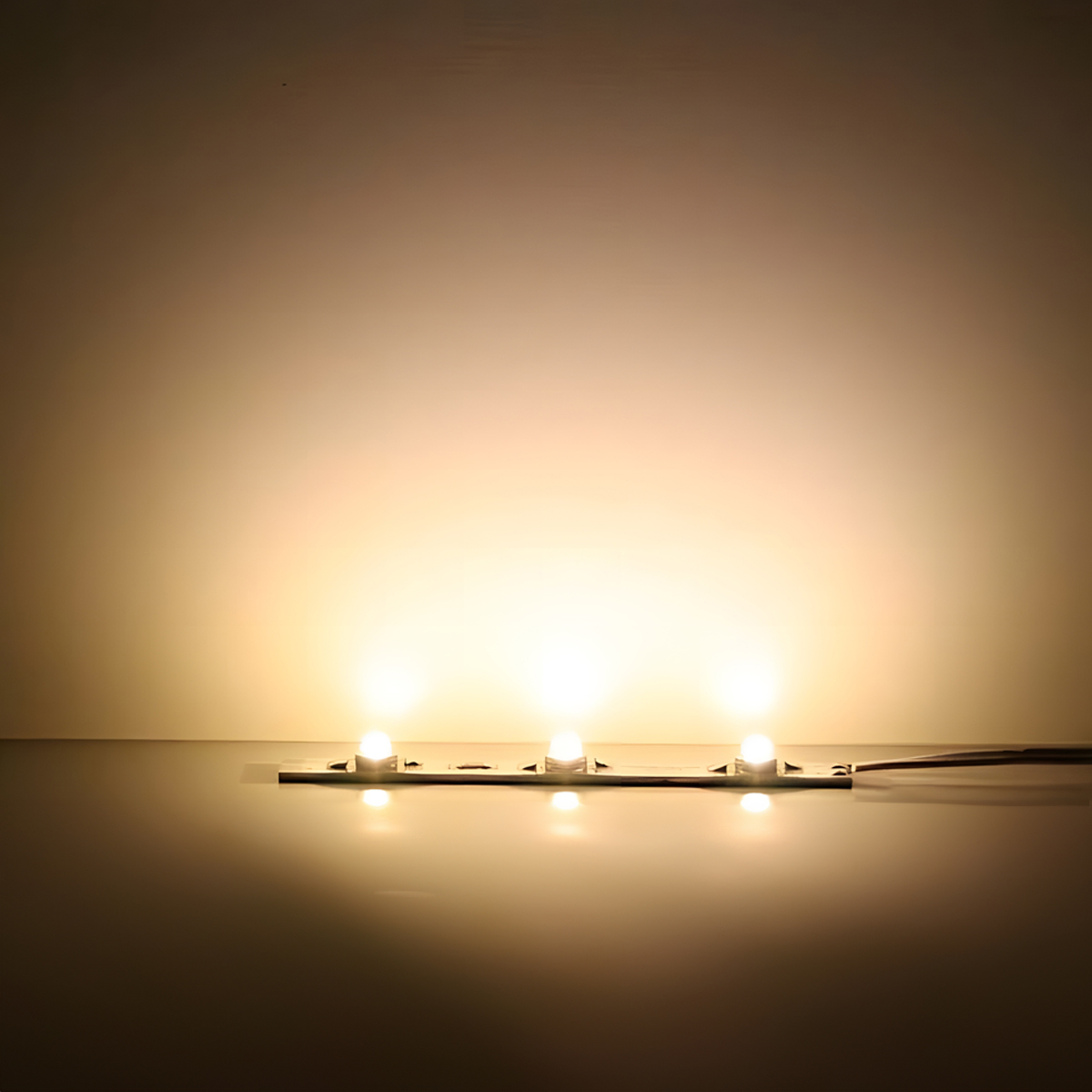

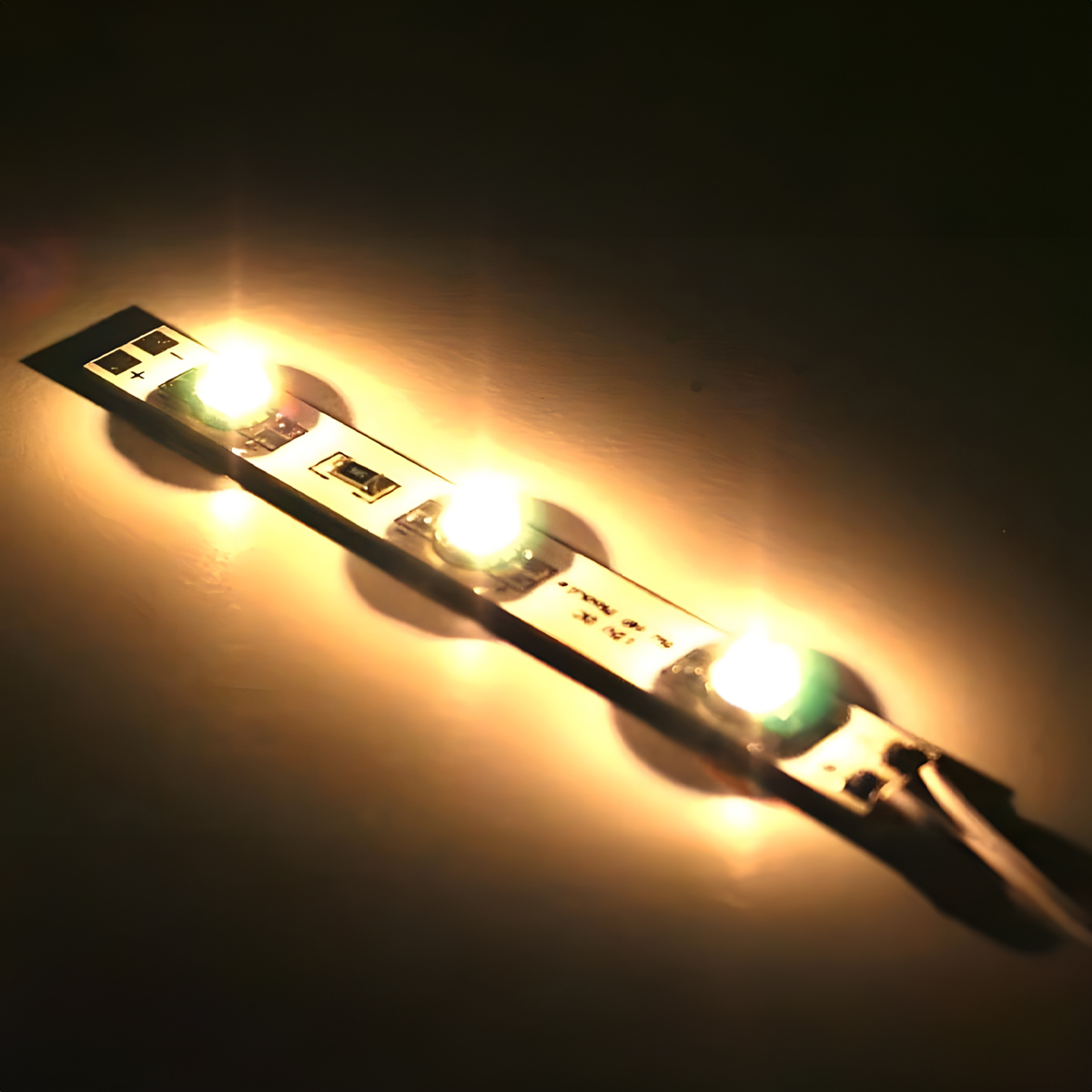

revoART, 12V High-Power LED Modul – warmweiß – 10cm
Willkommen in der LED Königsklasse!
High-Power LED Module zeichnen sich durch ihre enorme Leuchtkraft und den breiten Abstrahlwinkel aus.
Diese High-Power LED Module werden dort eingesetzt, wo viel Licht benötigt wird und nur wenig Einbautiefe zur Verfügung steht. Ungefähr 20 - 30 normale 20mA LEDs werden benötigt, um die Leuchtkraft von nur einer 1Watt High-Power LED zu erreichen.
Die XcelLED reiht sich in die Reihe der derzeit hellsten 1Watt High-Power-LEDs ein. Die LEDs der XcelLED EHP-AX08-Serie haben eine Siliziumlinse und zeichnen sich durch einen äußerst hohen Wirkungsgrad von bis zu 100 Lumen pro Watt sowie einen niedrigen thermischen Widerstand von typisch nur 15°C pro Watt aus.

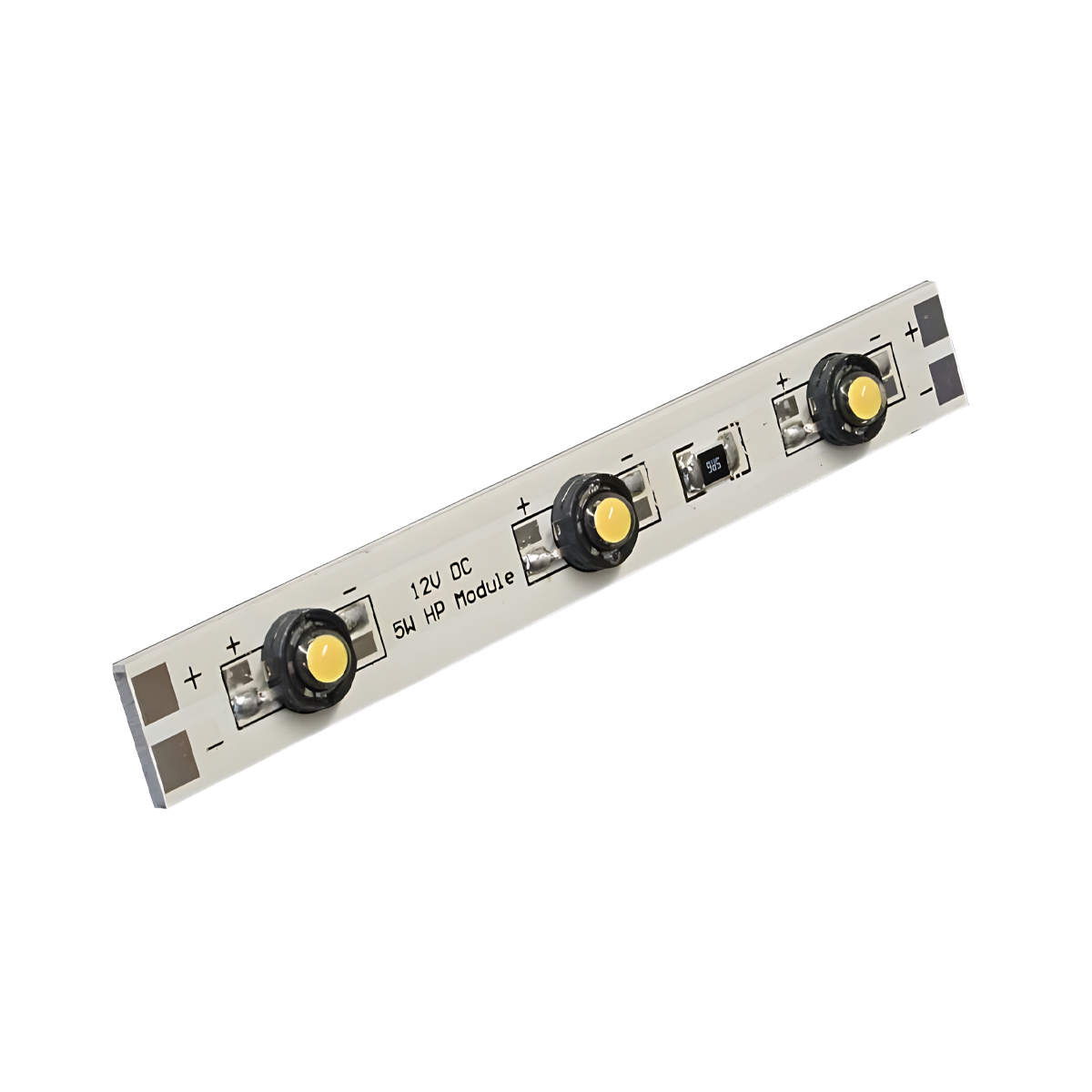

Wir bieten ihnen hier diese high Power LEDs als Modul auf Aluminium Platine an. Bestückt ist das Modul mit 3 x XcelLED High Power LED. Die 3 LEDs erzeugen bei 12V und 310mA einen Lichtstrom von ca. 210 Lumen.
Für den Betrieb dieser Leiste wird eine 12V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.
Passende 12V Netzteile finden Sie hier
Dieses high Power LED Modul ist bereits für den Betrieb an 12V DC vorbereitet. Es befinden sich 2x2 Lötpads auf der Platine. An eine Seite löten Sie die Anschlusskabel + und -, um das Modul mit Strom zu versorgen. Das zweite Lötpad können Sie verwenden, um weitere Module in Reihe an das erste Modul anzuschließen. So brauchen Sie für mehrere Module nur eine Stromquelle.
Sicherheitshinweise:
Wärmemanagement unbedingt beachten. Falsches Wärmemanagement wird die hochwertigen LEDs beschädigen oder zerstören!
Nicht direkt in den Schein blicken!
Die Aluminiumplatine bietet lediglich eine Basiskühlung der LEDs. Bei Dauerbetrieb ist unbedingt für zusätzliche Kühlung bzw. Wärmeableitung zu sorgen. Betreiben Sie die LED Module daher nie ohne Kühlkörper. Die Temperatur der Platine sollte 60 Grad Celsius nicht übersteigen. Montieren sie die Module auf Metalle, die gute Wärmeleiteigenschaften besitzen.
Optimal eignet sich hier dieser Kühlkörper, den Sie passend in verschiedenen Längen bestellen können.
Weiterhin ist auf ausreichend Wärmeaustausch (Luftzirkulation) zu achten.
Anwendungsgebiete sind z. B.:
- sämtliche Beleuchtungsaufgaben
- Anzeigetafeln
- Orientierungslichter/Notfallbeleuchtung
- Fiber-optic-Alternative
- LCD-Hintergrundbeleuchtung
- Signalanzeigen
- Warnleuchten u.v.m.
Technische Daten
Abmessung L x B x H: | 100mm x 12mm x 7.2mm |
Spannung: | 12V DC |
Leistung: | 3,7W |
Betriebsstrom: | 310mA |
Lichtfarbe: | Warmweiß |
Farbtemperatur: | 3000K |
Lichtstrom: | ca. 210 Lumen |
Abstrahlwinkel: | 120° |
zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
Videos & Downloads
IP Schutzklassen
Was ist zu beachten?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 12V DC. Diese LED-Module sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
