Plug & Play LED Funk Controller Set - 4 Zonen - 5 Kanal - RGB+CCT - Fernbedienung (2,4 GHz), Outdoor-Box - 1 Zone = 1 Fernbedienung und 1 Controller

Unser G-30-BLK-M1-Set, bestehend aus Controller inkl. Outdoor Box und Funkfernbedienung, ist der ideale Begleiter für individuelle Lichtlösungen.

Der 5-in-1 Controller (RGB+CCT / RGBW / RGB / Weiß variabel / Single Weiß) ist drahtlos fernbedienbar und kompatibel zu unseren steuerbaren 48 V LED-Artikeln.

Der Controller ermöglicht die Einstellung der Farbtemperatur, des Farbwechsels, der Farbsättigung und der Dimmung je nach verwendetem LED-Element. Der Controller kann einfach mit der Fernbedienung G-30-BLK verbunden und getrennt werden. Mit dieser 5-Kanal-Fernbedienung können Sie die gewünschte Farbe, Farbtemperatur, Sättigung, sowie die Helligkeit stufenlos über den Farbring einstellen oder Ihre Beleuchtung in 4 Zonen einteilen.

Lieferumfang:

• 1 Zone - 1x Fernbedienung G-30-BLK und 1x Controller M1 inkl. Outdoor-Box
• 2 Zonen - 1x Fernbedienung G-30-BLK und 2x Controller M1 inkl. Outdoor-Box
• 3 Zonen - 1x Fernbedienung G-30-BLK und 3x Controller M1 inkl. Outdoor-Box
• 4 Zonen - 1x Fernbedienung G-30-BLK und 4x Controller M1 inkl. Outdoor-Box

Wir liefern das Set programmiert und anschlussbereit.

Die G-30-BLK Fernbedienung verwendet die weltweit verbreitete 2,4 GHz-Frequenz, die GFSK-Steuerungsmethode, die sich durch geringen Stromverbrauch, Übertragung über große Entfernungen, geringe Interferenzen und hohe Kommunikationsgeschwindigkeit auszeichnet. Sie kann die Farbe, Farbtemperatur, Sättigung, sowie die Helligkeit über den Controller steuern.

Das LEDs24.com Plug & Play System

Mit unserer Plug-&-Play-Serie können Sie Ihre LED-Produkte einfach zusammenstecken, ohne aufwendiges Verschrauben oder Verlöten von offenen Kabelenden.

In unserem Shop finden Sie das passende Zubehör.

• Verlängerungskabel
• Verteilerkabel
• Netzteile
• Dimmer

Diese Artikel sind mit unserem Plug-&-Play-Stecker versehen und somit mit unseren LED-Produkten kompatibel. Damit können Sie sich ein einfach zu installierendes und trotzdem individuelles Beleuchtungssystem nach Ihren Bedürfnissen zusammenstellen.

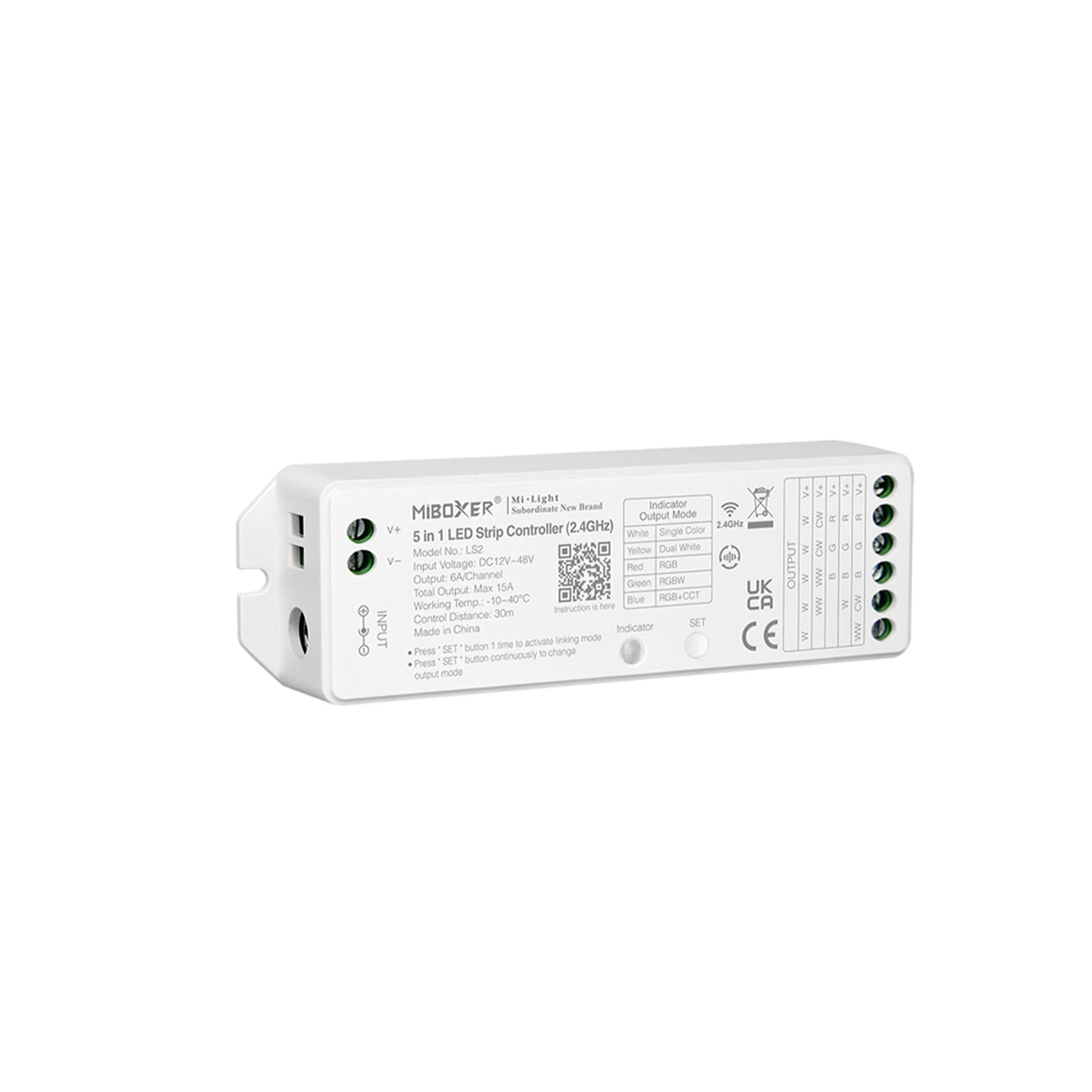

M1 Controller

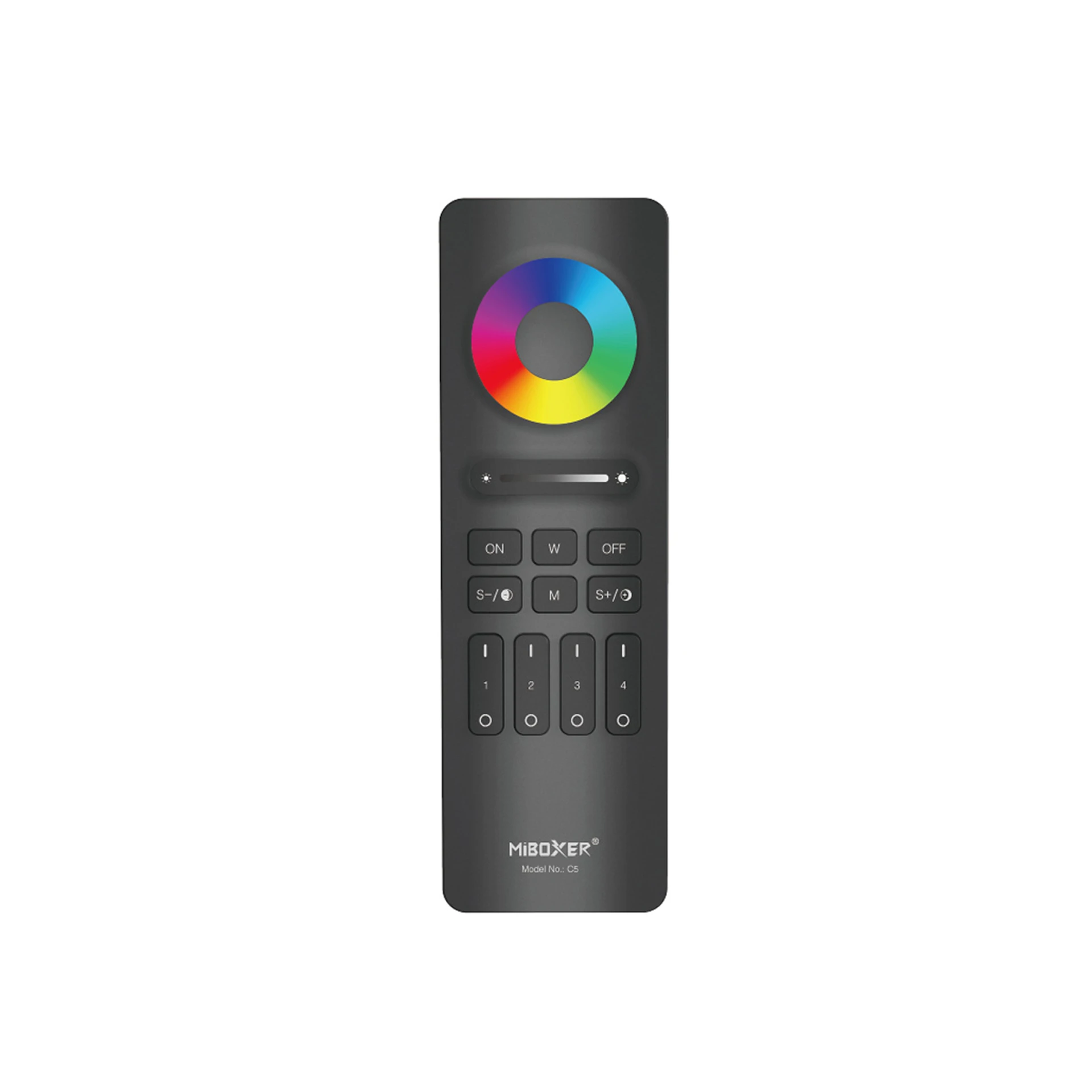

G-30-BLK Fernbedienung

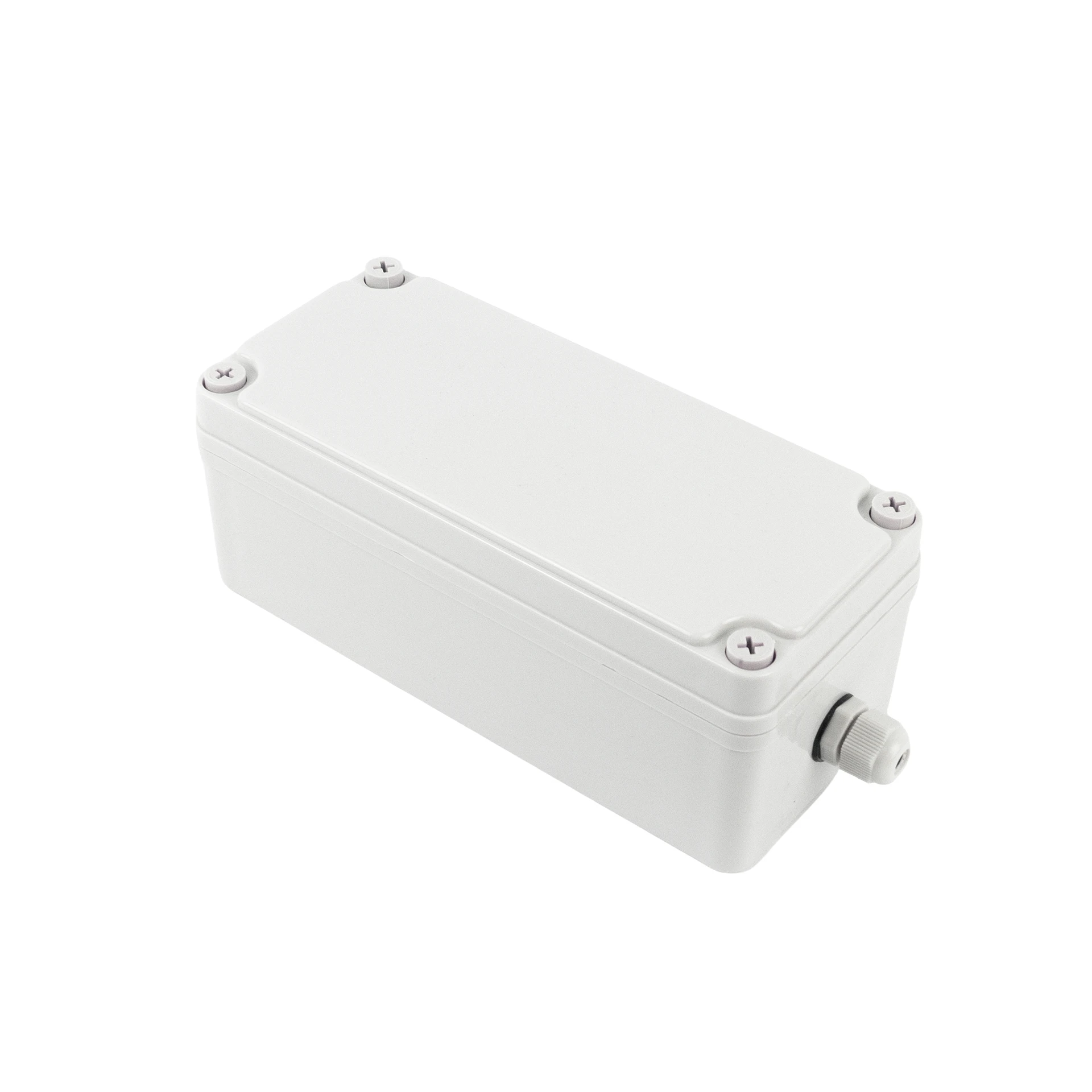

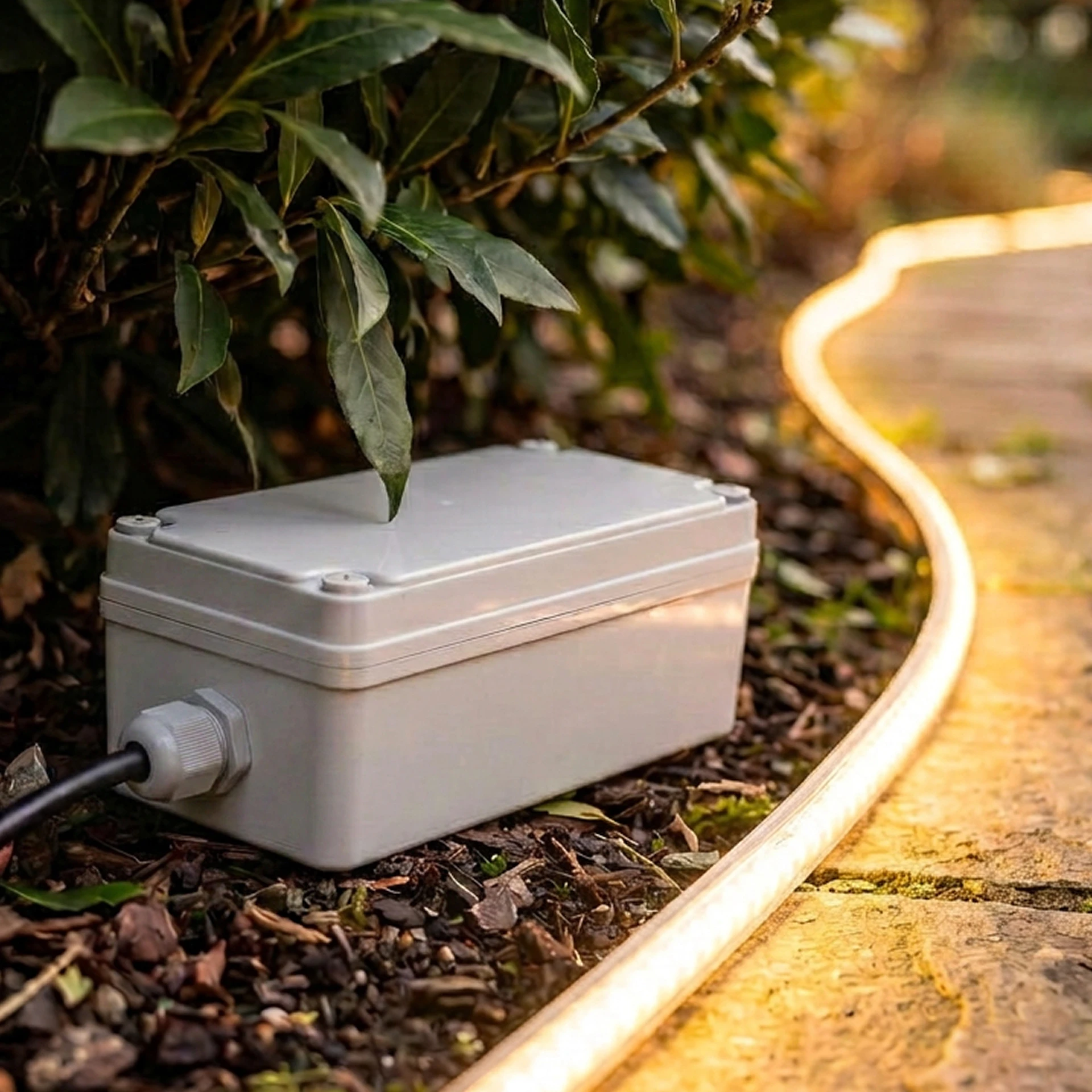

Outdoor-Box:

Die LED's werden je nach Leuchtmitteltyp an die Schraubklemmen "WW" "CW" "R" "G" "B" "V+" und das Netzteil an "+" und "-" an die 2-polige Schraubklemme angeschlossen. Eine Parallelschaltung mehrerer Verbraucher ist über die Schraubklemmen möglich. Die Bezeichnung der Klemmen befindet sich auf der Vorderseite des Controllers. Netzteile mit DC-Hohlstecker (5,5mm außen - 2,5mm innen - Pluspol innen/Minuspol außen) können direkt an die Buchse des Controllers angeschlossen werden.

Bei Unterbrechung der Stromversorgung (z.B. durch einen Schalter) wird das zuletzt gewählte Programm/Farbe gespeichert. Bei Wiederkehr der Versorgungsspannung arbeitet die Steuerung mit der gleichen Einstellung weiter.

Richten Sie den korrekten Ausgabemodus basierend auf der Funktion der LED-Beleuchtung ein. Drücken Sie dazu die Taste "Set" kontinuierlich, um den Ausgangsmodus zu wechseln.

Herstellen einer Verbindung:

Schalten Sie die Beleuchtung aus und nach 10 Sekunden wieder ein. Bei eingeschalteter Beleuchtung eine beliebige "Zone I"-Taste 3x innerhalb von 3 Sekunden berühren. Das Licht blinkt 3x langsam und zeigt damit an, dass die Verbindung erfolgreich hergestellt wurde. Die Verbindung ist fehlgeschlagen, wenn das Licht nicht langsam blinkt. Bitte wiederholen Sie die obigen Schritte. (Hinweis: Einmal gekoppelte Leuchten können nicht erneut gekoppelt werden.)

Trennen einer Verbindung:

Schalten Sie die Beleuchtung aus und nach 10 Sekunden wieder ein. Bei eingeschalteter Beleuchtung dieselbe Taste "Zone I" 5x innerhalb von 3 Sekunden berühren (die zu löschende Zone muss dieselbe Zone sein wie die Zone, mit der gekoppelt wurde). Das Licht blinkt 10x schnell, was bedeutet, dass die Verbindung erfolgreich getrennt wurde. Wenn das Licht nicht schnell blinkt, ist die Abmeldung fehlgeschlagen. Bitte wiederholen Sie die obigen Schritte. (Hinweis: Lichter, die keine Verknüpfung haben, müssen nicht getrennt werden).

Montage der Funk-Fernbedienung an der Wand:

Nehmen Sie auf der Rückseite die Rückwand ab und entfernen das Klebepad. Bringen Sie die Rückwand am gewünschten Ort an. Legen Sie in die Fernbedienung die Batterien ein. Setzen Sie die Fernbedienung auf die Vorderseite der Rückwand. Die Fernbedienung und die Rückwand werden durch den Magnet zusammengehalten.
