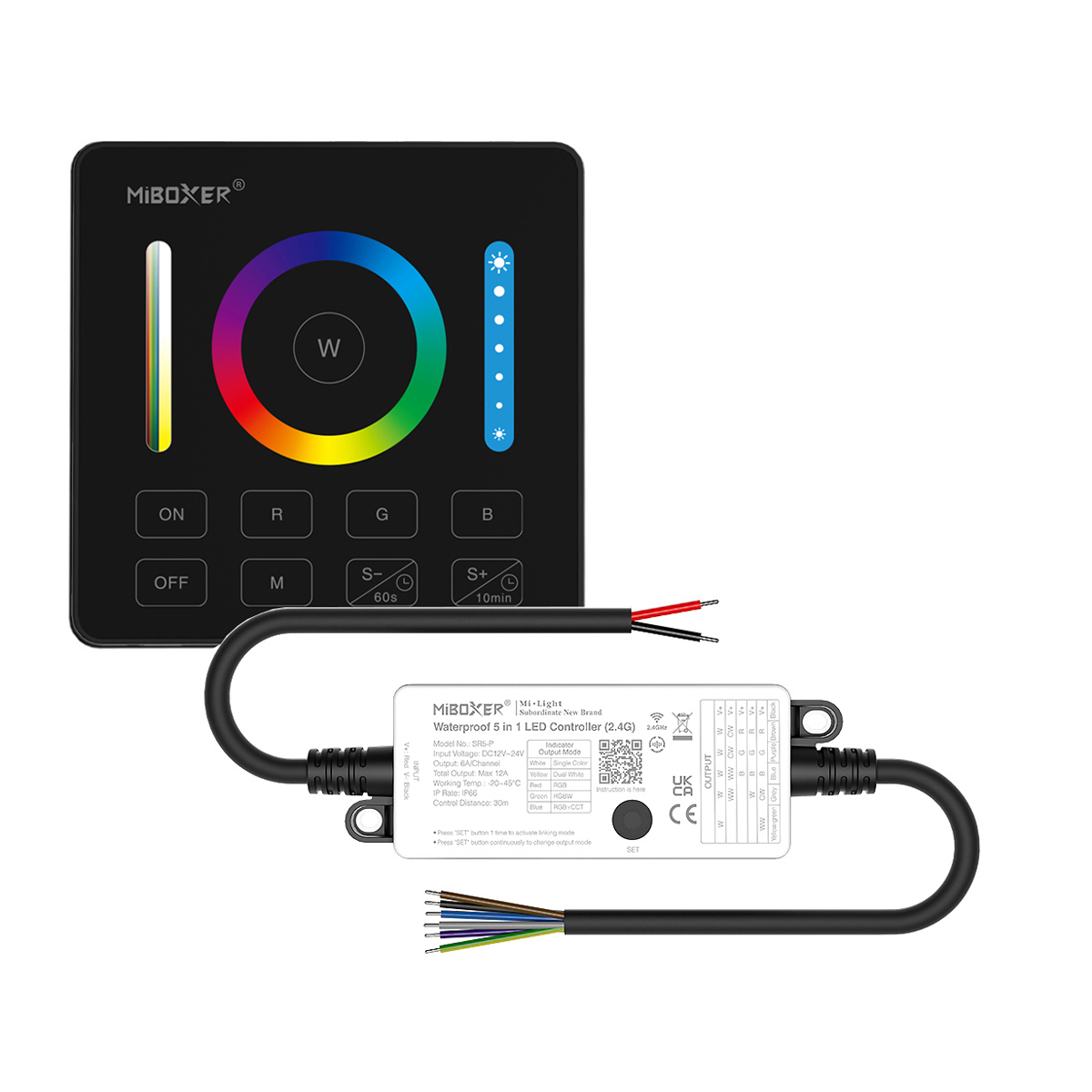

LED Funk Controller Set - 1 Zone - 5 Kanal - RGB+CCT - Fernbedienung (2,4 GHz) - IP66 wasserfest

Unser G-62-BLK-M5 Set bestehend aus Controller und Funkfernbedienung ist der ideale Begleiter für individuelle Lichtlösungen.

Der 5-in-1-Controller (RGB+CCT / RGBW / RGB / Weiß variabel / Single Weiß) ist drahtlos fernbedienbar und kompatibel mit unseren steuerbaren LED-Artikeln von 12 V bis 24 V. Er ermöglicht die Einstellung der Farbtemperatur, des Farbwechsels, der Farbsättigung und der Dimmung – abhängig vom verwendeten LED-Element und Funkfernbedienung.

Der Controller kann einfach mit der Fernbedienung G-62-BLK verbunden und getrennt werden. Mit dieser 5-Kanal-Fernbedienung können Sie die gewünschte Farbe, Farbtemperatur, Sättigung, sowie die Helligkeit stufenlos über den Farbring einstellen.

Lieferumfang:

• 1x Fernbedienung G-62-BLK und 1x Controller M5 inkl. Schrumpfschlauch-Set

Wir liefern das Set programmiert und anschlußbereit.

Die G-62-BLK Fernbedienung verwendet die weltweit verbreitete 2,4 GHz-Frequenz, die GFSK-Steuerungsmethode, die sich durch geringen Stromverbrauch, Übertragung über große Entfernungen, geringe Interferenzen und hohe Kommunikationsgeschwindigkeit auszeichnet. Sie kann die Farbe, Farbtemperatur, Sättigung, Laufgeschwindigkeit, sowie die Helligkeit über den Controller steuern.

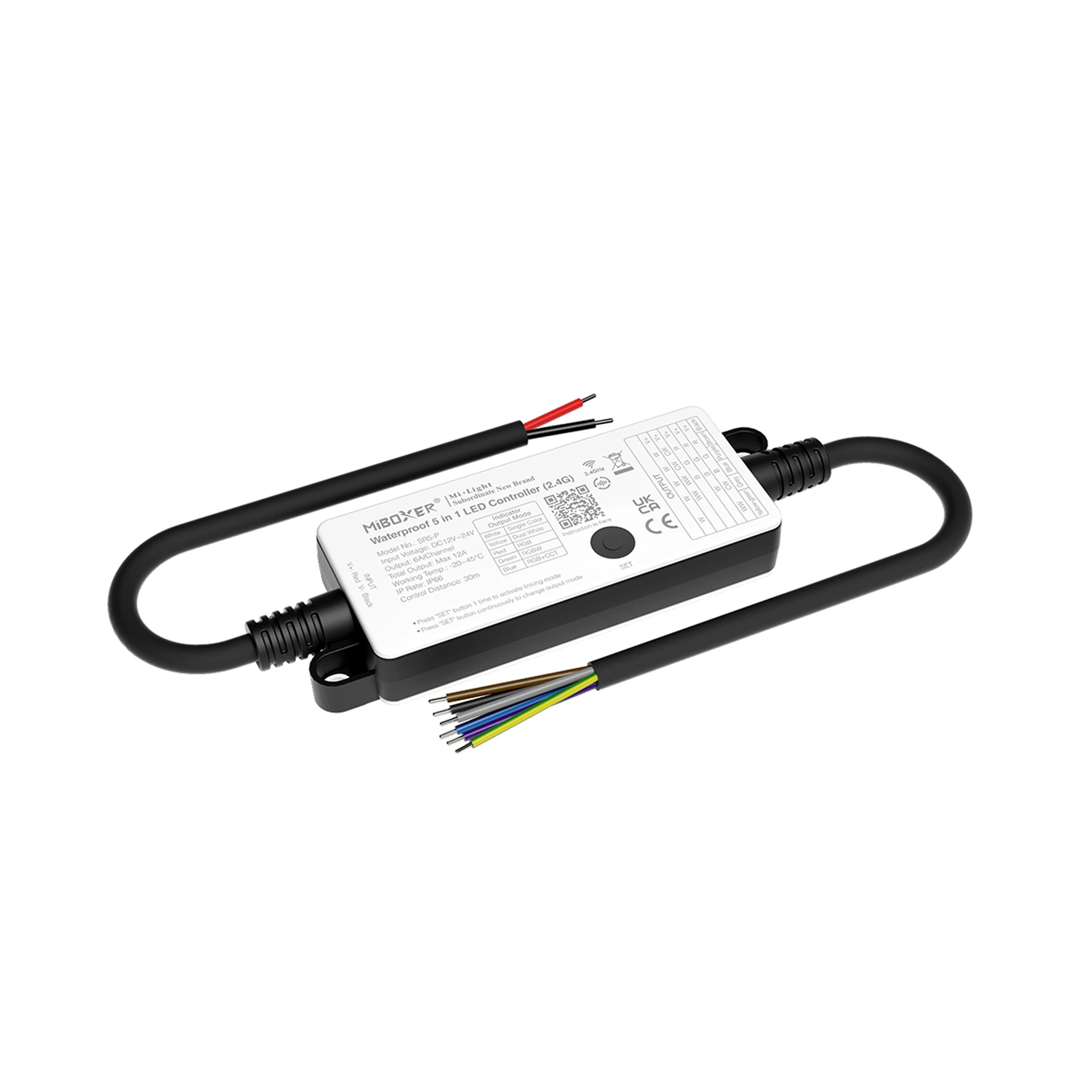

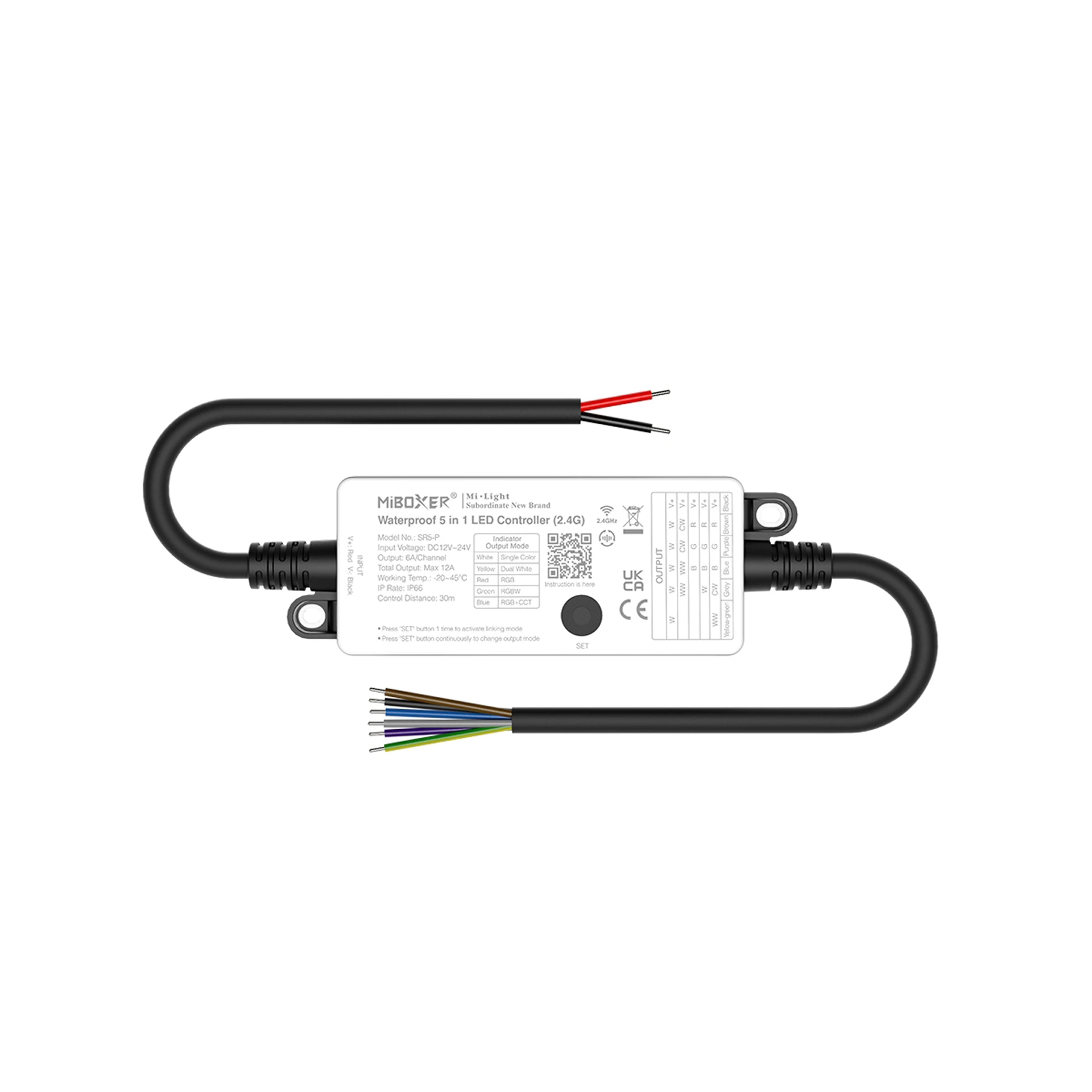

M5 Controller

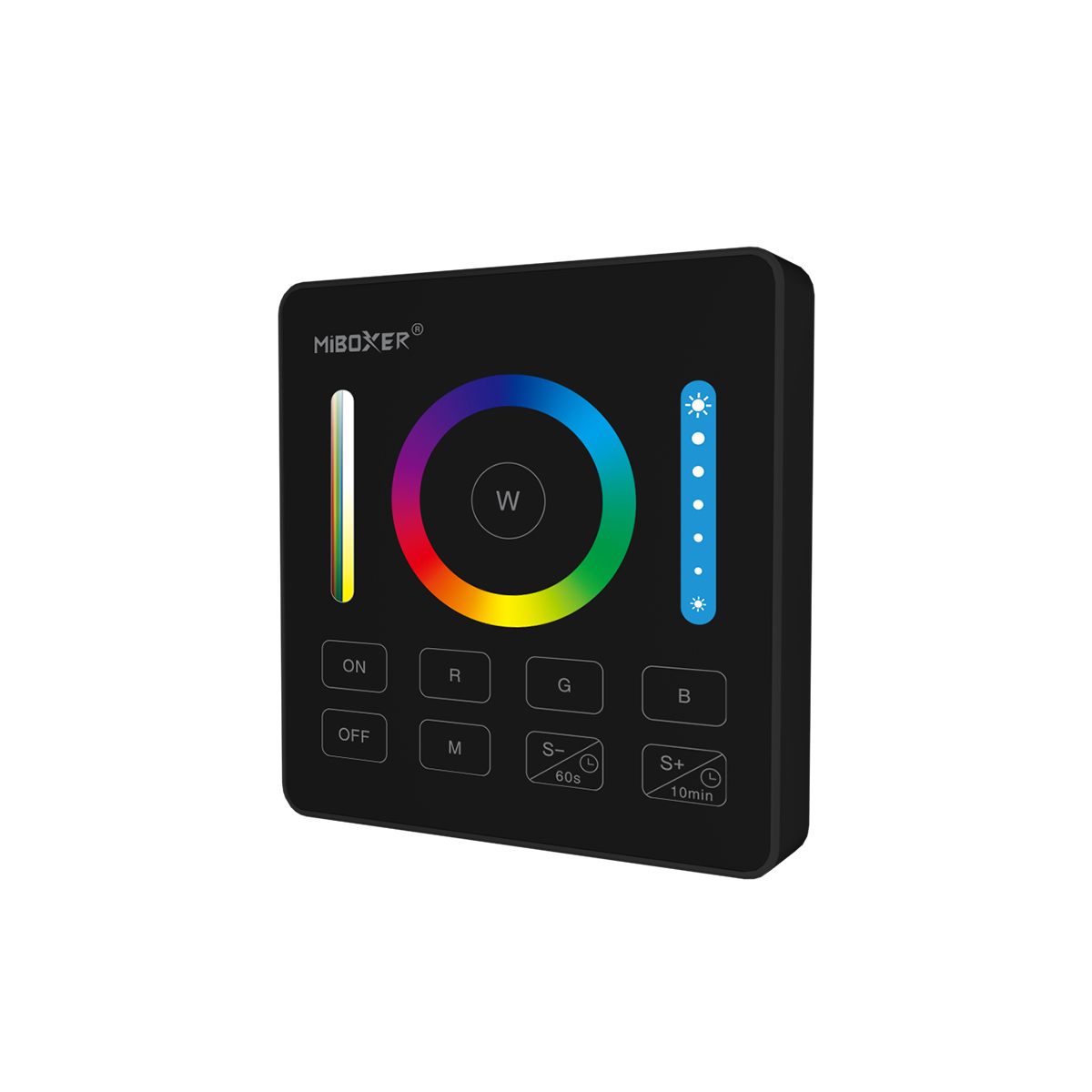

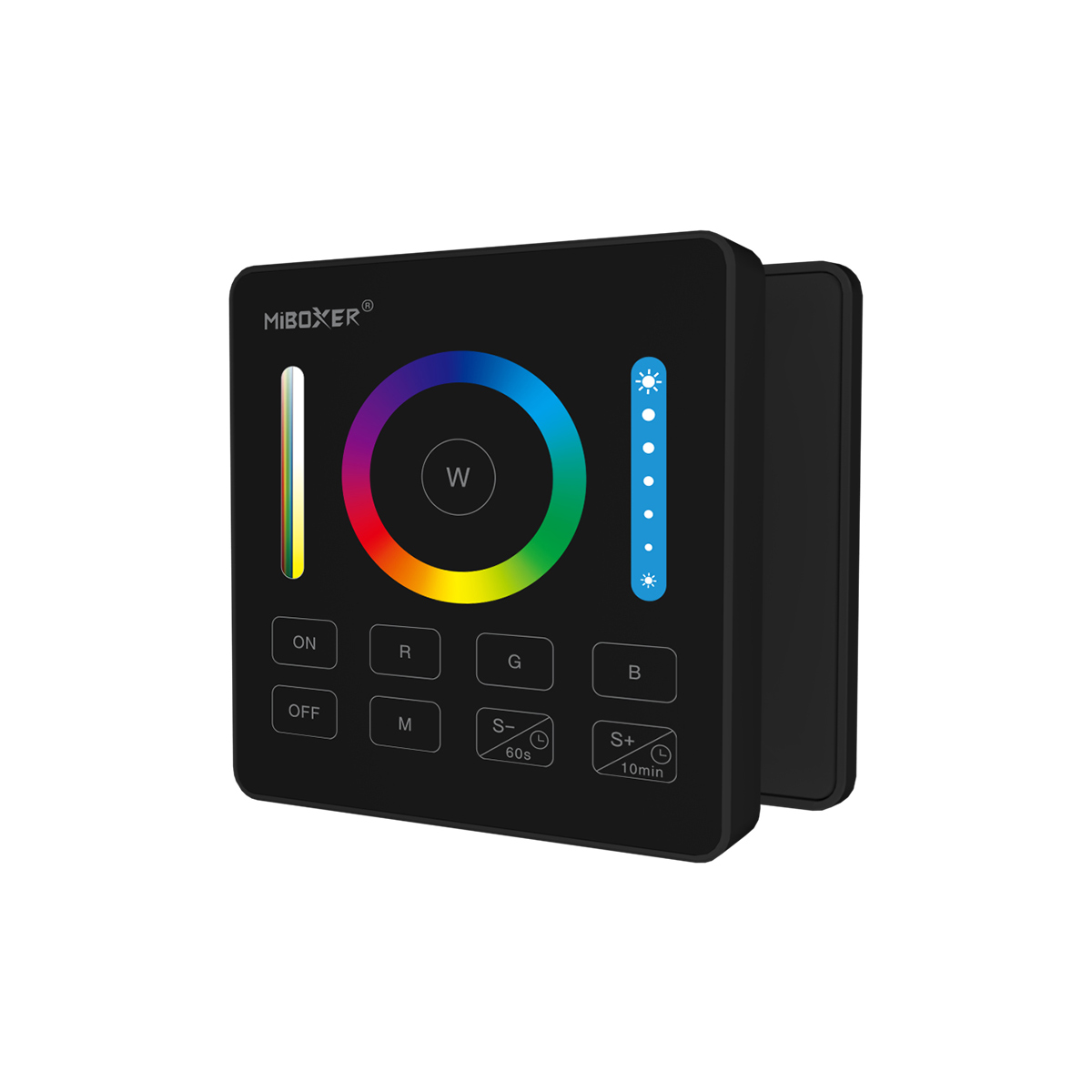

G-62-BLK Fernbedienung

Die LED wird je nach Leuchtfarbe an das offene 6-polige Kabelende des Controllers angelötet. Dabei ist auf die richtige Polung entsprechend der Kennzeichnung am Controller zu achten und das mitgelieferte Schrumpfschlauch-Set zu verwenden. Dieses gewährleistet die Dichtigkeit. Die Stromseite wird polrichtig an die entsprechende Stromquelle angeschlossen. Der Anschluss darf nur von einer ausgebildeten Fachkraft unter Berücksichtigung der VDE-Richtlinien durchgeführt werden.

Bei Unterbrechung der Stromversorgung (z.B. durch einen Schalter) wird das zuletzt gewählte Programm/Farbe gespeichert. Bei Wiederkehr der Versorgungsspannung arbeitet die Steuerung mit der gleichen Einstellung weiter.

Richten Sie den korrekten Ausgabemodus basierend auf der Funktion der LED-Beleuchtung ein. Drücken Sie dazu die Taste "Set" kontinuierlich, um den Ausgangsmodus zu wechseln.

Herstellen einer Verbindung:

Schalten Sie das Licht aus und nach 10 Sekunden wieder an. Sobald das Licht eingeschalten ist, drücken Sie innerhalb von 3 Sekunden 3x kurz die Taste "ON". Ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt, blinken die LEDs 3x kurz zur Bestätigung. (Hinweis: Einmal gekoppelte Leuchten können nicht erneut gekoppelt werden.)

Trennen einer Verbindung:

Schalten Sie das Licht aus und nach 10 Sekunden wieder an. Sobald das Licht eingeschalten ist, drücken Sie innerhalb von 3 Sekunden 5x kurz die Taste "ON". Ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt, blinken die LEDs 10x kurz zur Bestätigung. (Hinweis: Lichter, die keine Verknüpfung haben, müssen nicht getrennt werden).

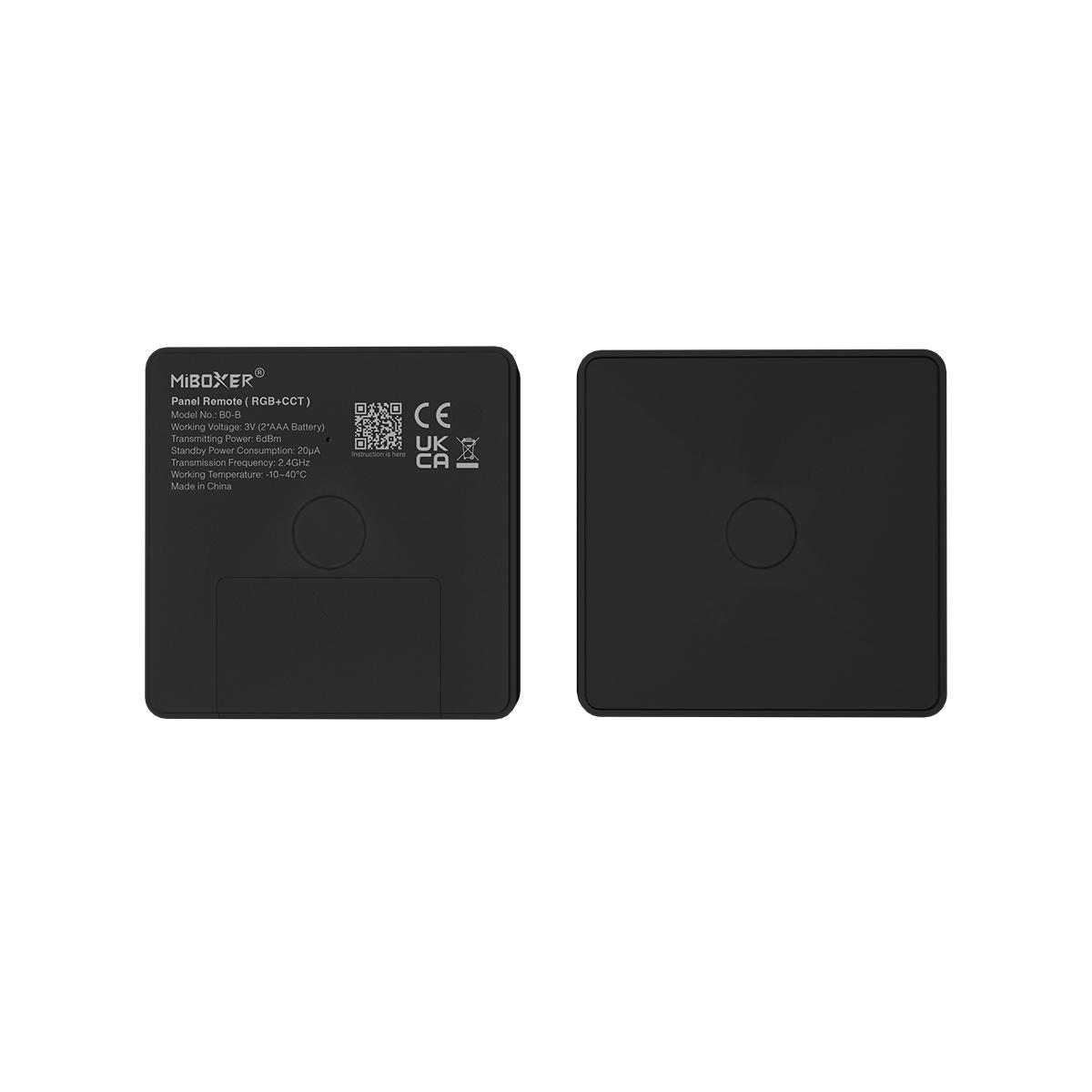

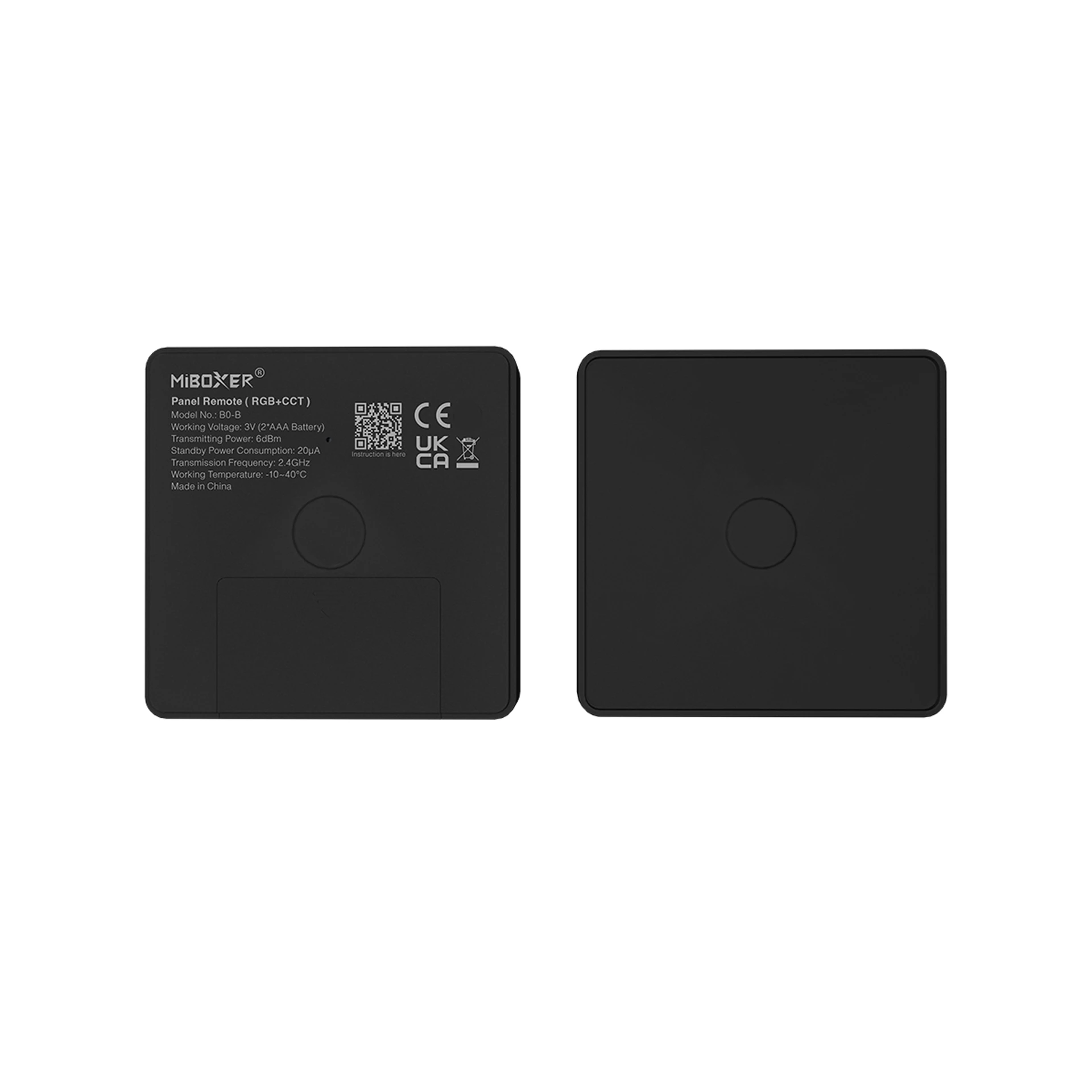

Montage der Funk-Fernbedienung an der Wand:

Bei Unterputzdosen schrauben Sie die Montageplatte in die Bohrungen der Unterputzdose. Bei einer Wandmontage ohne Dose bohren Sie Löcher in die Wand und schrauben Sie die Montageplatte am Wunschort fest. Die herausstehende Nase der Montageplatte muss nach hinten und nach unten zeigen. Setzen Sie das Steuerpanel mit der oberen, inneren Kante auf die Montageplatte auf. Die zwei oberen Nasen am Panel müssen in den zwei Einkerbungen der Grundplatte liegen. Dann drücken Sie die Fernbedienung schräg nach unten auf die Montageplatte. Die untere Nase der Montageplatte rastet dann am Panel ein. Möchten Sie das Panel abnehmen (z.B. für den Batterietausch), drücken Sie einen kleinen Schraubenzieher vorsichtig in die untere Einkerbung, bis sich die Fernbedienung löst.
