LED Funk Controller Set - 4 Zonen - 1 Kanal - Fernbedienung

LED Funk Controller Set - 4 Zonen - 1 Kanal - Fernbedienung (2,4 GHz)

Artikel-Nr.: DR-20-V1-LP

Funkfernbedienung und Controller Set
kompatibel zu 12V bis 48V LEDs
Controller für bis zu 1 Kanal LED Produkte
1 Kanal Fernbedienung
Stabile 2,4 GHz Funktechnik mit GFSK
programmiert und anschlußbereit

ab 36,90 €

inkl. MwSt. zzgl. Versandkosten

Beschreibung: Unser DR-20-Set bestehend aus Controller und Funkfernbedienung ist der ideale... mehr

Menü schließen

Beschreibung

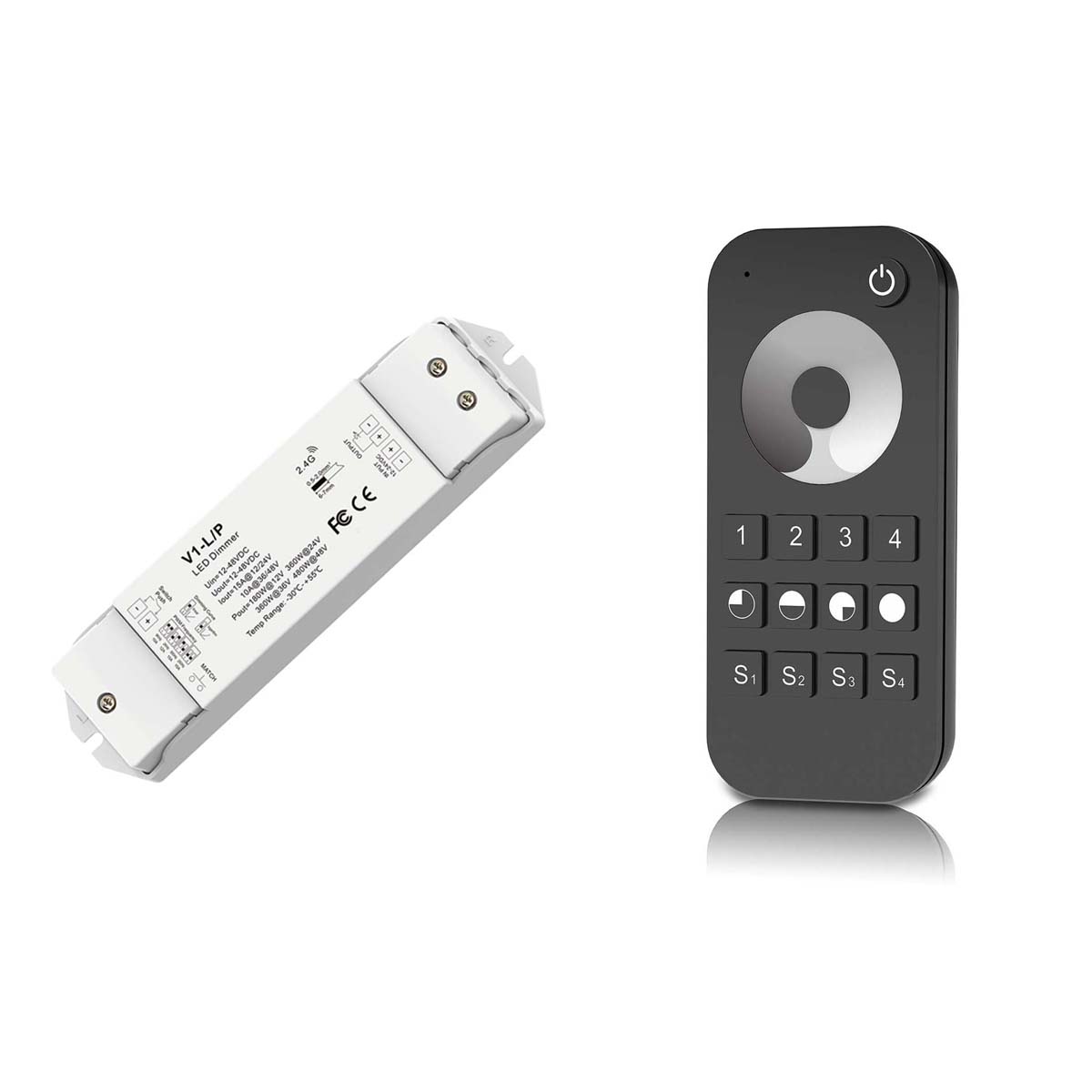

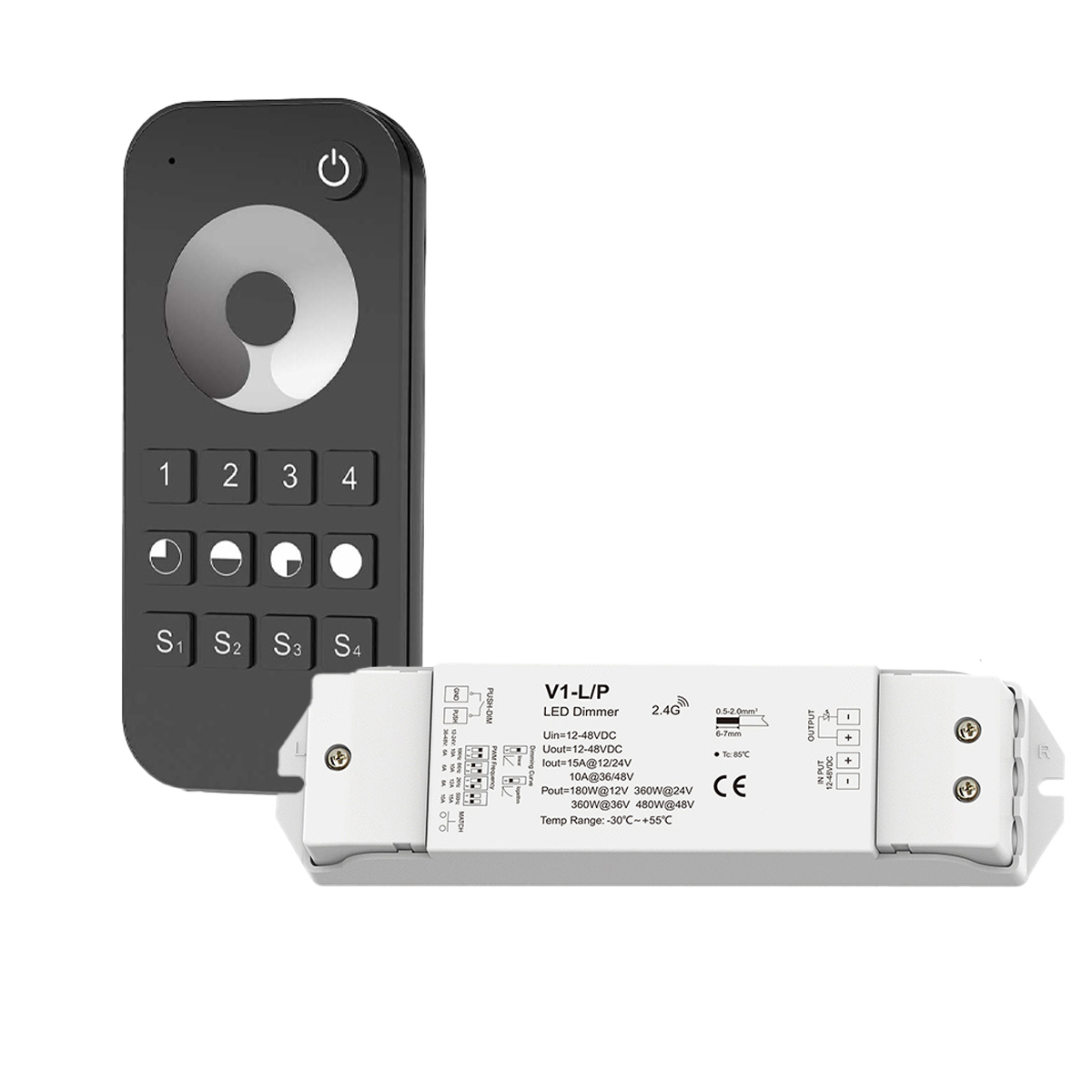

LED Funk Controller Set - 4 Zonen - 1 Kanal - Fernbedienung (2,4 GHz)

Unser DR-20-Set bestehend aus Controller und Funkfernbedienung ist der ideale Begleiter für individuelle Lichtlösungen.

Der 1 Kanal Controller ist drahtlos fernbedienbar und kompatibel mit unseren steuerbaren LED-Artikeln von 12 V bis 48 V. Er ermöglicht die Einstellung der Helligkeit – abhängig vom verwendeten LED-Element und Funkfernbedienung.

Mit dieser 1-Kanal-Fernbedienung können Sie die gewünschte Helligkeit stufenlos über die Tastatur einstellen, Ihre Lieblingsszene speichern oder Ihre Beleuchtung in bis zu 4 Zonen aufteilen.

Lieferumfang:

1 Zone - 1x Fernbedienung DR-20 und 1x Controller V1-L/P
2 Zonen - 1x Fernbedienung DR-20 und 2x Controller V1-L/P
3 Zonen - 1x Fernbedienung DR-20 und 3x Controller V1-L/P
4 Zonen - 1x Fernbedienung DR-20 und 4x Controller V1-L/P

Wir liefern das Set programmiert und anschlußbereit.

Die DR-20 Fernbedienung verwendet die weltweit verbreitete 2,4 GHz-Frequenz, die GFSK-Steuerungsmethode, die sich durch geringen Stromverbrauch, Übertragung über große Entfernungen, geringe Interferenzen und hohe Kommunikationsgeschwindigkeit auszeichnet. Sie kann die Helligkeit über den Controller steuern.

Technische Daten

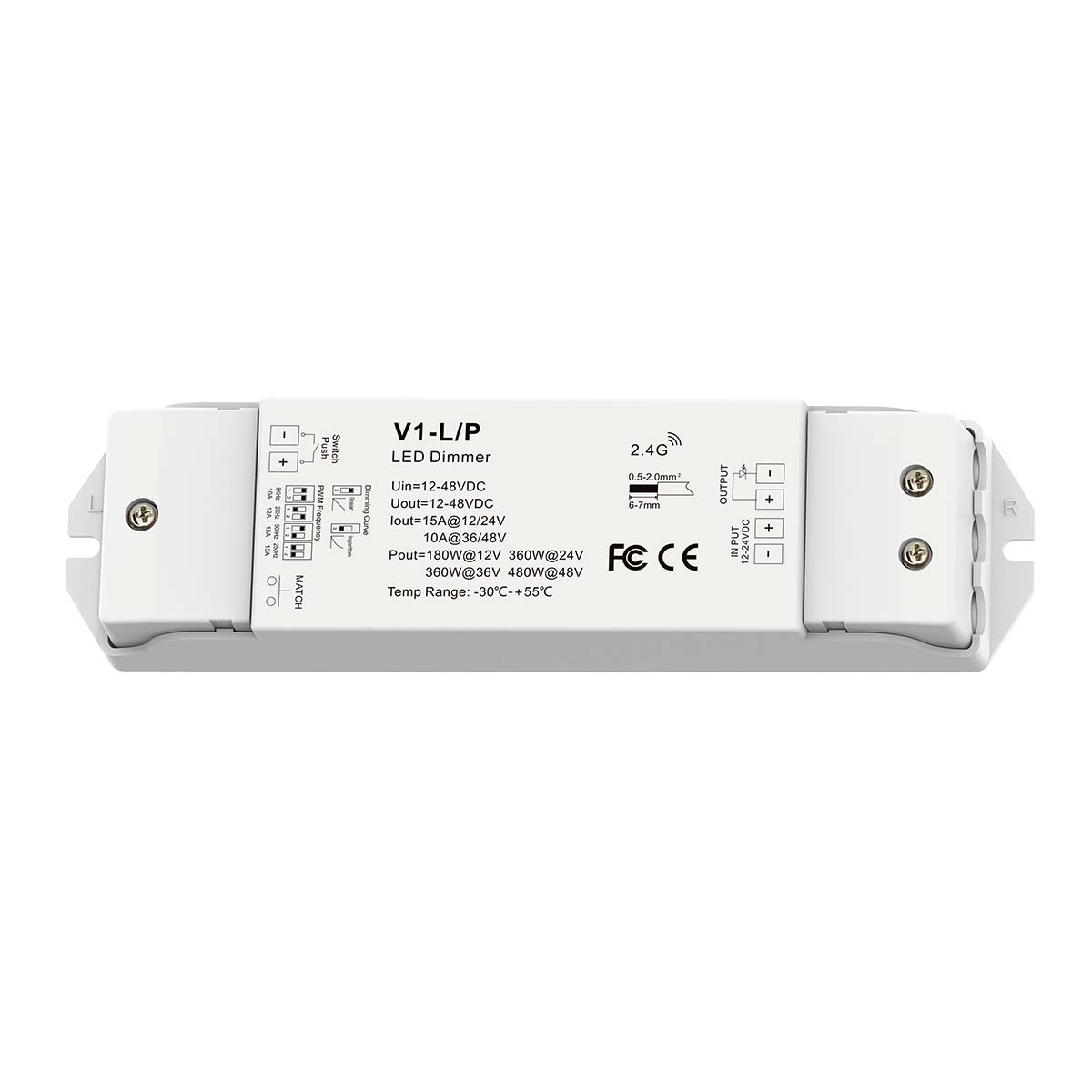

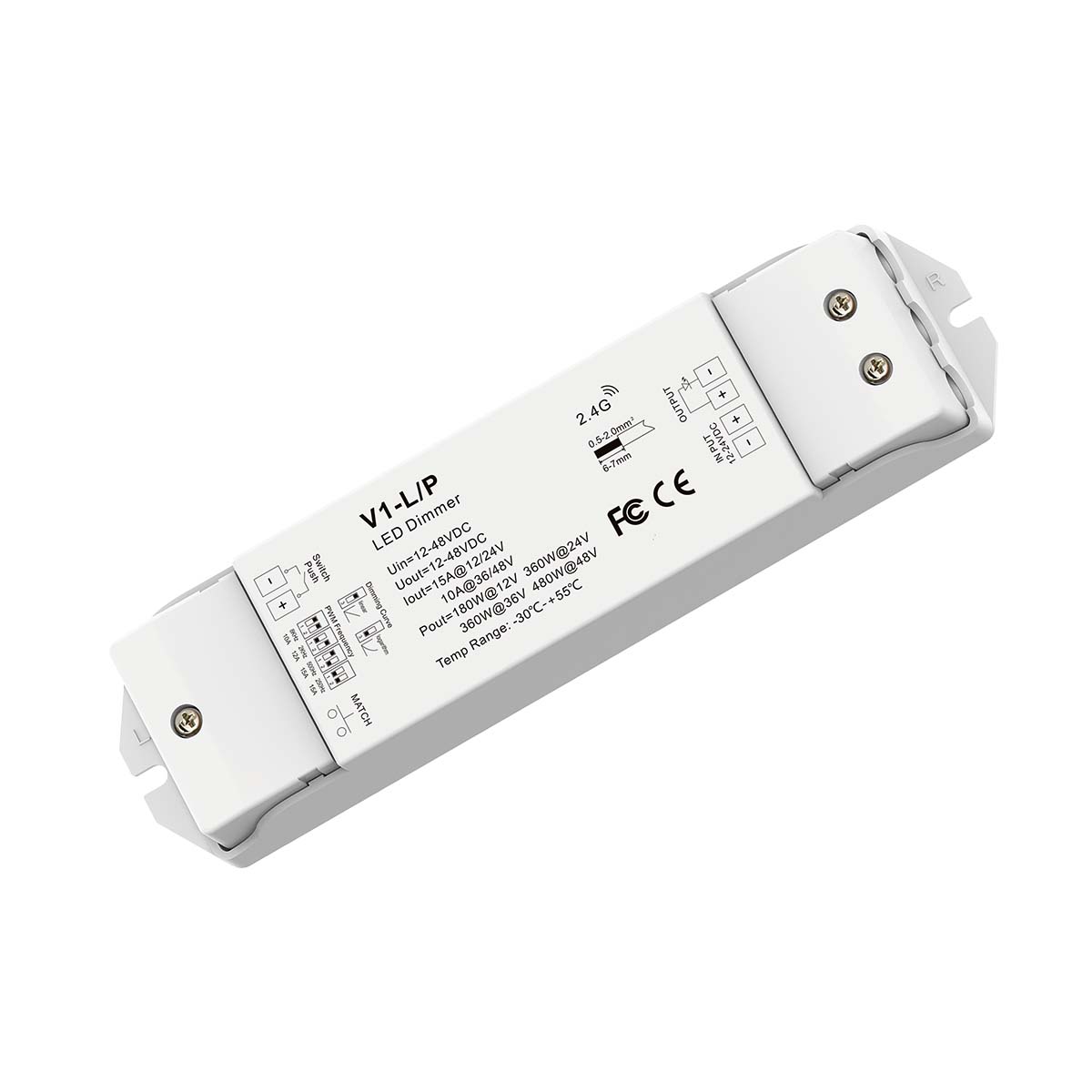

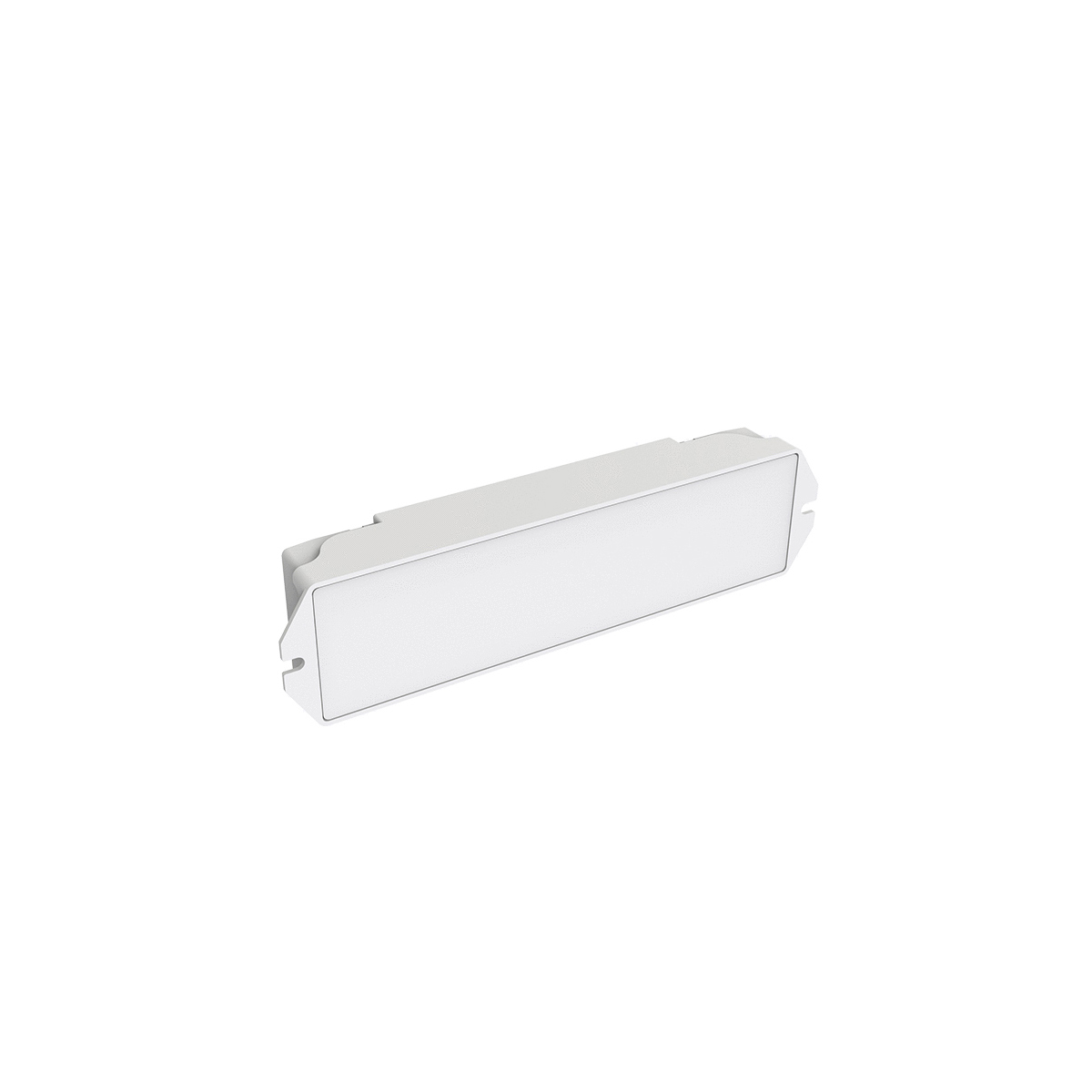

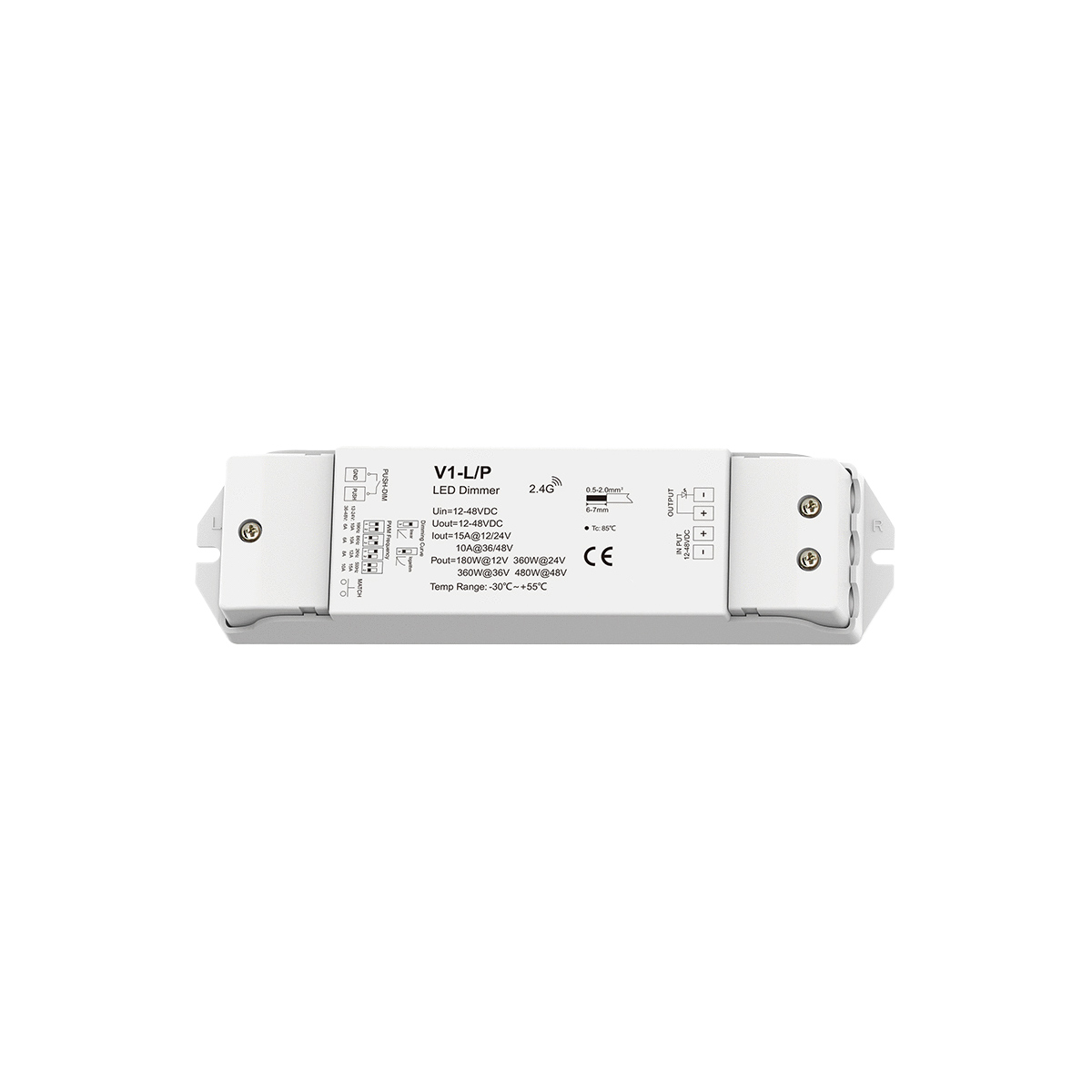

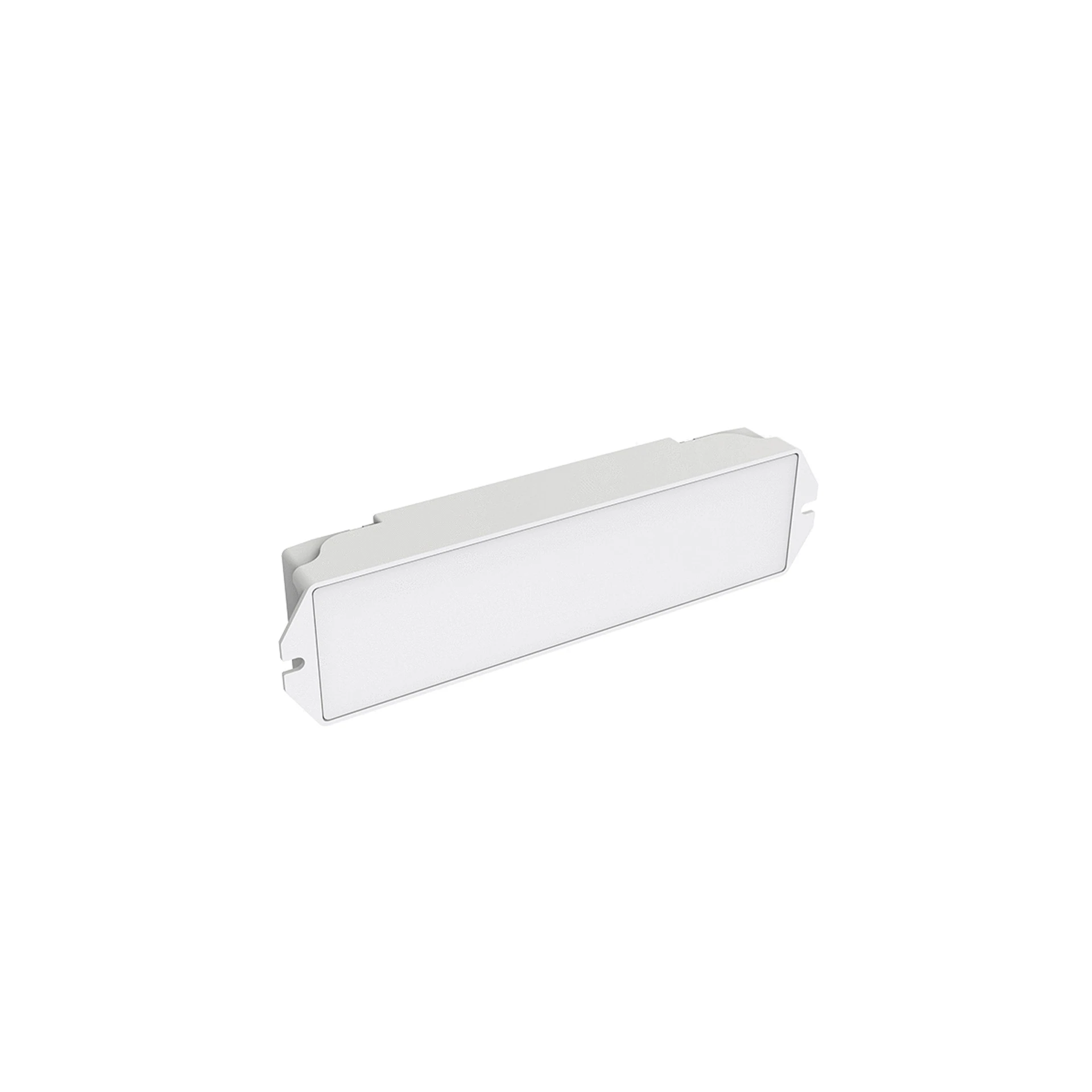

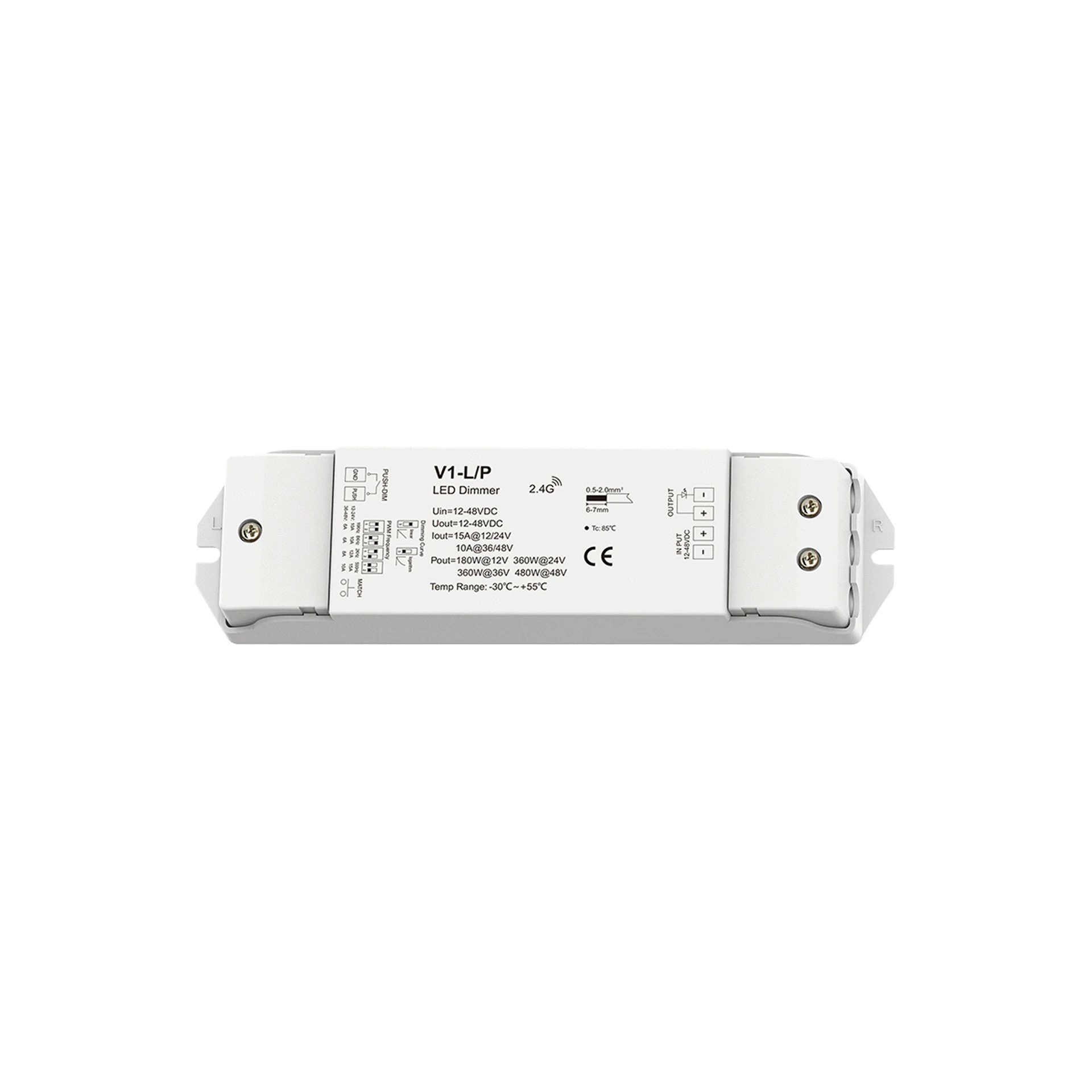

V1-L/P Controller

Abmessung Controller L x B x H:	175mm x 45mm x 27mm
Spannung:	12V DC - 48V DC
max. Leistung gesamt:	15A - 12/24V, 10A - 36/48V
max. Ausgangsleistung:	180 Watt bei 12V - 360 Watt bei 24V - 480 Watt bei 48V
zulässige Umgebungstemperatur:	-30°C bis max. +55°C
Schutzart:	IP 20
wasserfest:	Nein

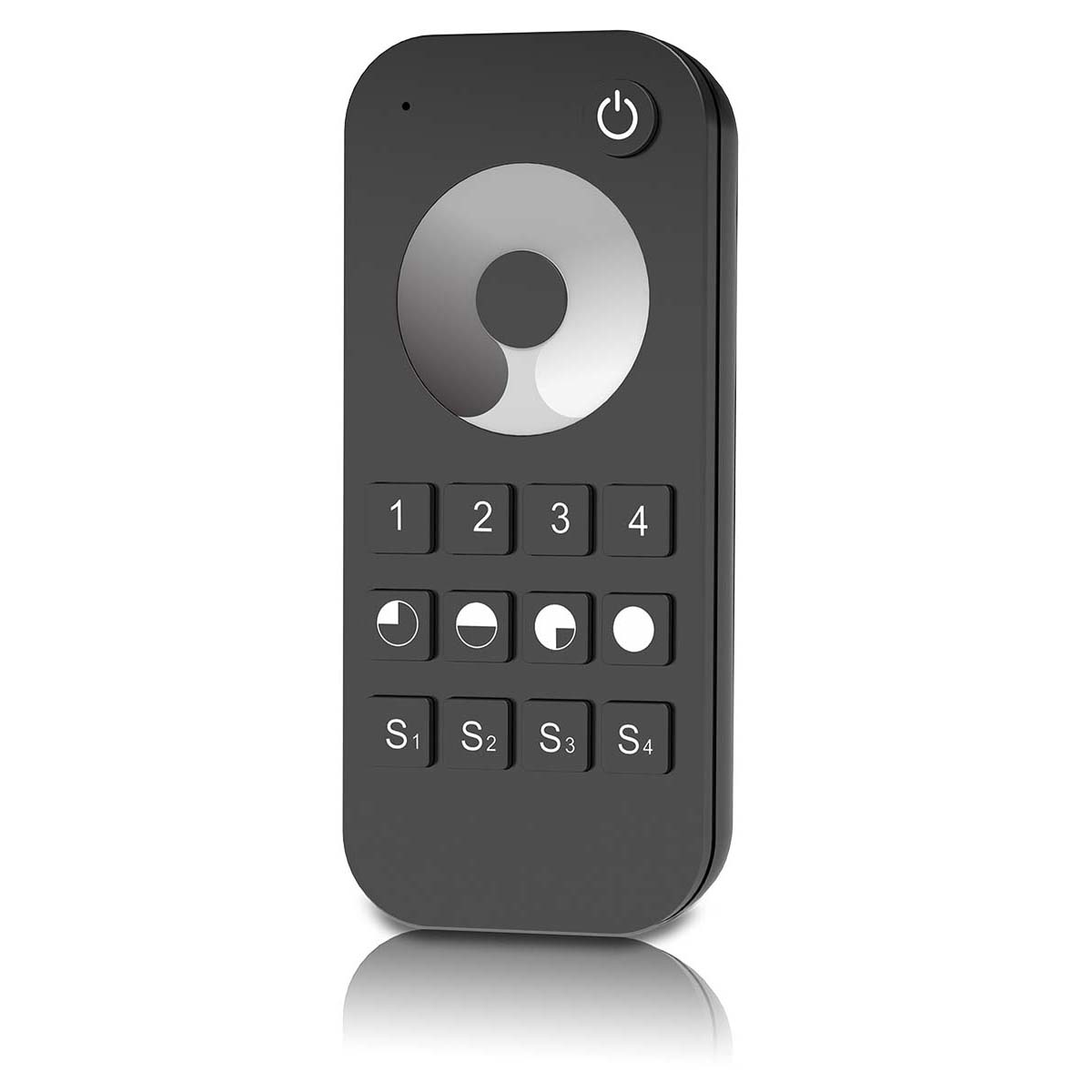

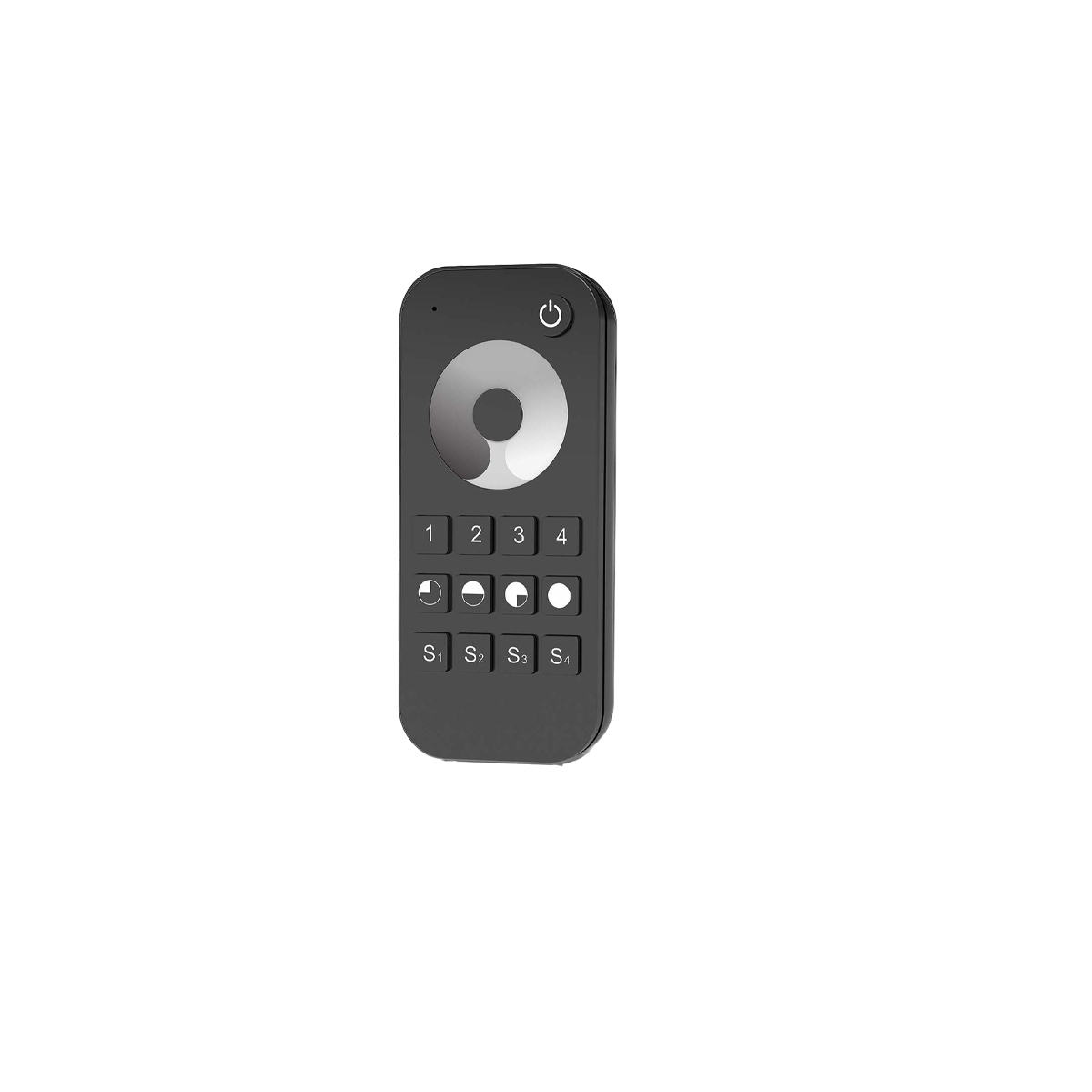

DR-20 Fernbedienung

Abmessung Fernbedienung L x B x H:	122mm x 53mm x 17,50mm
Kanäle:	1-Kanal (für einfarbige LEDs)
Zonensteuerung:	4 Zonen (einzeln oder gemeinsam steuerbar)
Sendeleistung:	6dBm
Frequenzbereich:	2.4GHz
Modulationsverfahren:	GFSK
Stromverbrauch im Standby-Modus:	5 µA
Reichweite:	ca. 30m (freies Feld)
zulässige Umgebungstemperatur:	-10°C bis max. +40°C
Schutzart:	IP 20
wasserfest:	Nein
Stromversorgung:	3 V (2× AAA Batterien, nicht enthalten)

Installation

Die LED's werden je nach Leuchtmitteltyp an die Schraubklemmen "Output" und das Netzteil an "Input" an die 2-polige Schraubklemme angeschlossen. Eine Parallelschaltung mehrerer Verbraucher ist über die Schraubklemmen möglich. Die Bezeichnung der Klemmen befindet sich auf der Vorderseite des Controllers. An den Push-Dim-Anschluss kann ein Switch-Schalter angeschlossen werden.

Bei Unterbrechung der Stromversorgung (z.B. durch einen Schalter) wird das zuletzt gewählte Programm/Farbe gespeichert. Bei Wiederkehr der Versorgungsspannung arbeitet die Steuerung mit der gleichen Einstellung weiter.

Um eine Verbindung zwischen dem Controller und der Fernbedienung herzustellen, stehen zwei Optionen zur Verfügung. Ebenso können Sie diese Optionen nutzen, um die Fernbedienung vom Controller zu trennen.

Option 1 - Verbinden:

Drücken Sie kurz die Match-Taste am Controller und sofort die Ein/Aus-Taste (Einzonen-Fernbedienung) oder Zonentaste (Mehrzonen Fernbedienung) auf der Fernbedienung. Die LED-Anzeige blinkt ein paar Mal schnell. Das bedeutet das der Abgleich erfolgreich war.

Option 1 - Trennen:

Drücken und halten Sie die Match-Taste 5 Sekunden lang, um alle Verbindungen zu löschen. Die LED-Anzeige blinkt ein paar Mal schnell. Das bedeutet das die Verbindung getrennt wurde und alle Fernbedienungen gelöscht sind.

Option 2 – Verbinden:

Schalten Sie das Gerät aus und wieder ein. Wiederholden Sie den Vorgang. Drücken Sie umgehend die Ein/Aus-Taste (Einzonen-Fernbedienung) oder die Zonentaste (Fernbedienung für mehrere Zonen) 3-mal auf der Fernbedienung. Die LED - Anzeige blinkt, sobald der Vorgang erfolgreich war.

Option 2 - Trennen:

Schalten Sie das Gerät aus und wieder ein. Wiederholen Sie den Vorgang. Drücken Sie umgehend kurz die Ein/Aus-Taste (Einzonen-Fernbedienung) oder die Zonentaste (Fernbedienung für mehrere Zonen) 5-mal auf der Fernbedienung. Die LED-Anzeige blinkt 5-mal, d.h. alle zugeordneten Fernbedienungen wurden gelöscht.

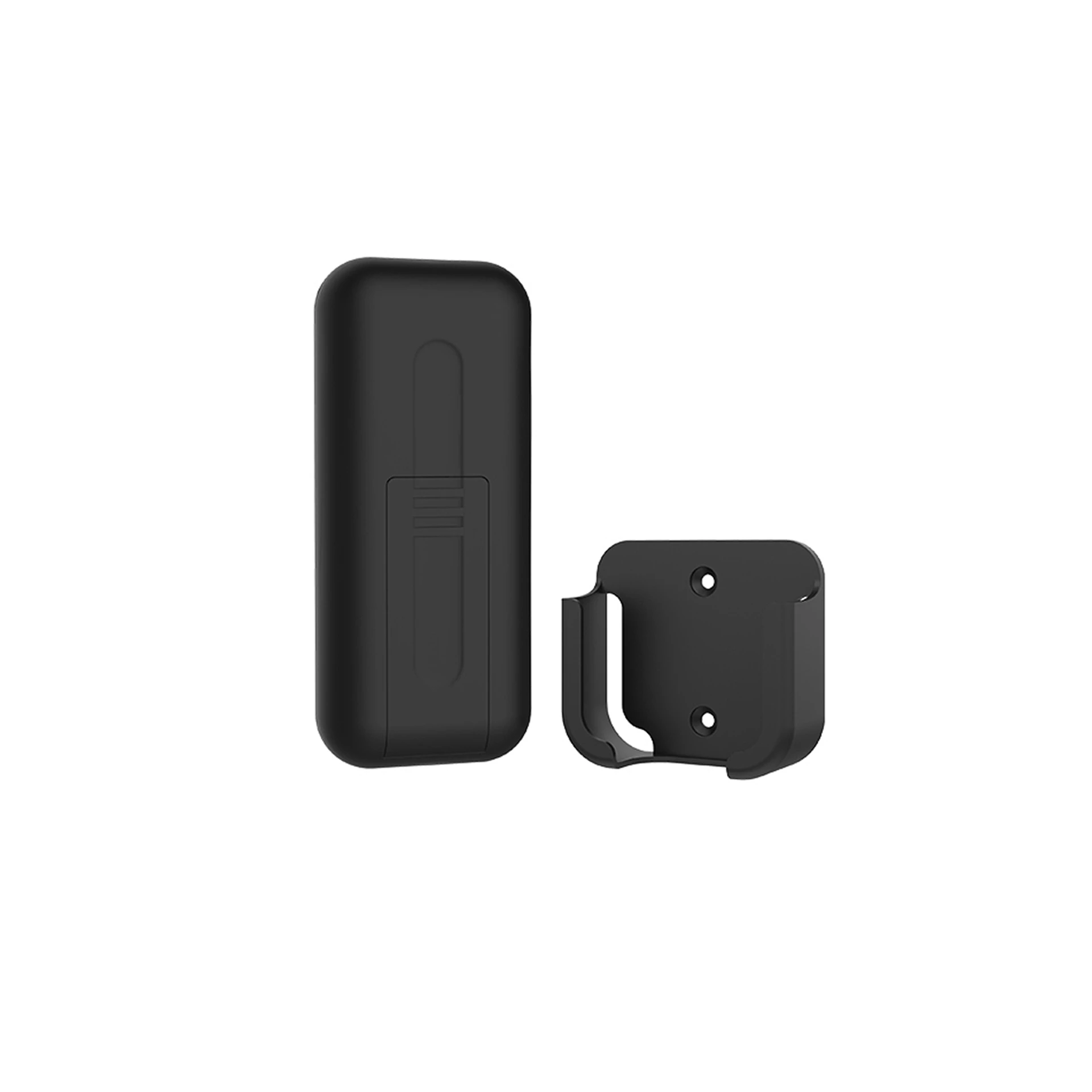

Montage der Funk-Fernbedienung an der Wand:

Öffnen Sie die Rückwand auf der Rückseite der Fernbedienung und legen Sie die Batterien ein. Verschließen Sie die Fernbedienung anschließend wieder. Sie ist nun einsatzbereit.

GPSR

Hersteller:

Guangzhou Skydance Co., Ltd
Floor 3,No.36, zhongsan section, Shiguang Road, Zhongcun street, Panyu District
511400 Guangzhou
China

[email protected]

verantwortliche Person in der EU:

revoArt GmbH
Hauptstraße 101
04416 Markkleeberg
Deutschland

[email protected]
