Funk LED Dimmer 12V - 48V - 1 Kanal - LED Produkte

Funk LED Dimmer 12V - 48V - 1 Kanal - LED Produkte

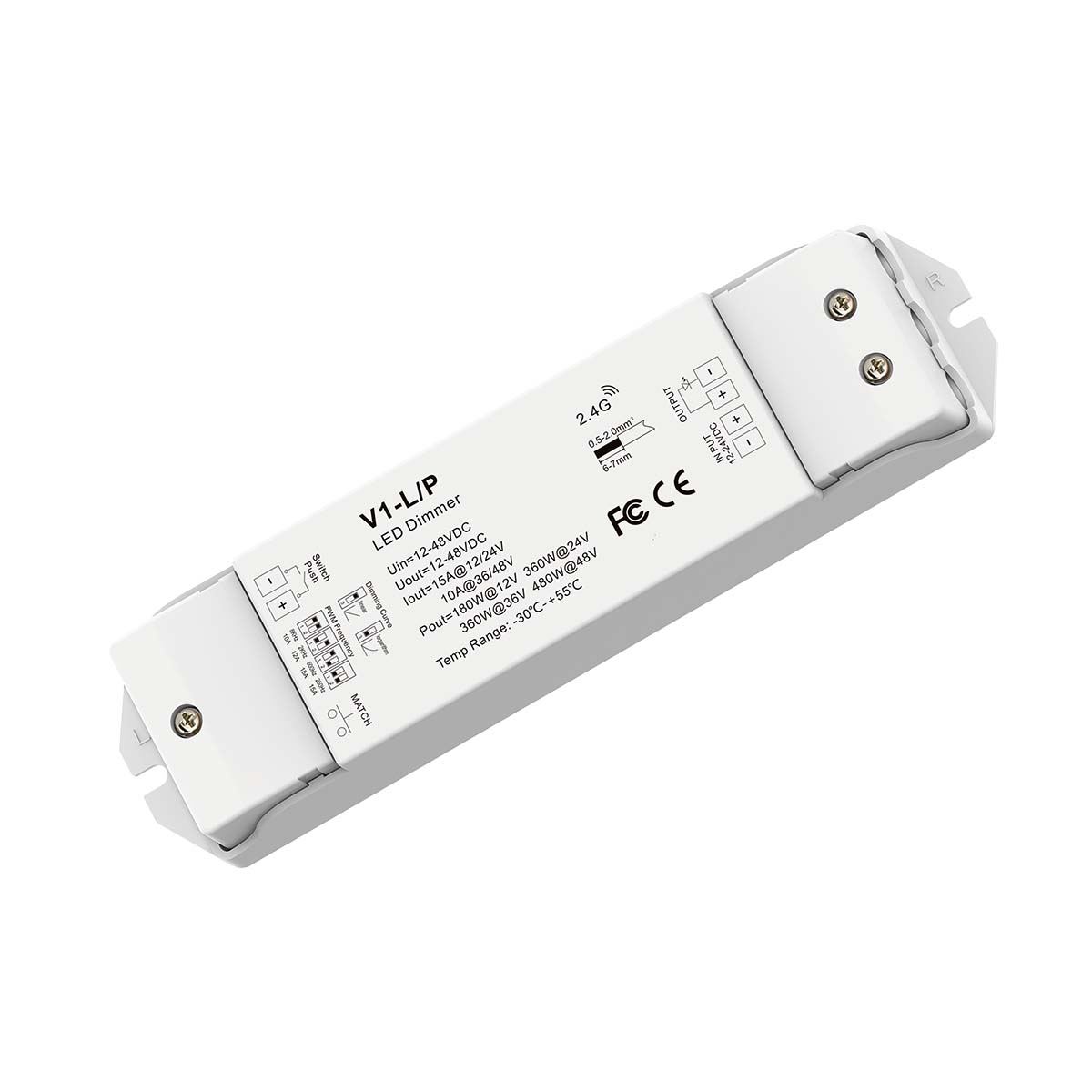

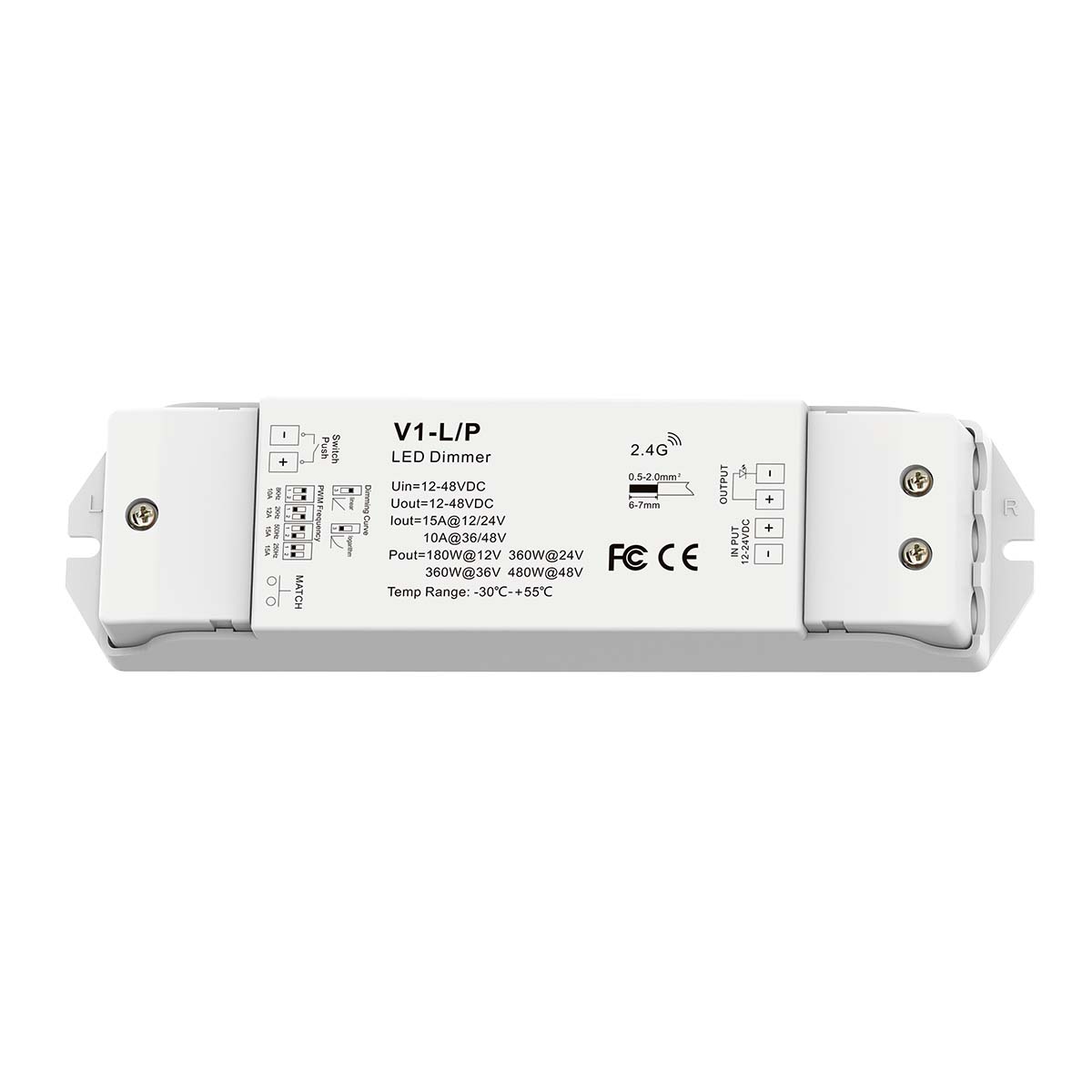

Artikel-Nr.: V1-L/P

12V bis 48V Controller
stufenlose Dimm Funktion
Auto Synchronisation
Automatische Übertragung
Push Dim Funktion
Dimm Speicher

19,90 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 5-7 Werktage

Beschreibung: Der V1 ist ein drahtlos fernbedienbarer 1-Kanal Controller und mit einer... mehr

Menü schließen

Beschreibung

Funk LED Dimmer 12V - 48V - 1 Kanal - LED Produkte

Der V1 ist ein drahtlos fernbedienbarer 1-Kanal Controller und mit einer Ein- oder Mehrzonen - RF 2.4G - Fernbedienung bestens zum Dimmen von 12V - 48V LEDs geeignet. Ebenso kann der Controller mit einem externen Tastschalter ein- und ausgeschalten werden. Die Dimm - Funktion ist im Bereich von 0-100% stufenlos einstellbar. Der Controller überträgt Signale automatisch zu einem weiteren Controller mit einem Abstand von bis zu 30m. Dabei können starke Signalquellen wie WiFi-Router und Mikrowellenherde die Reichweite beeinträchtigen. Deshalb empfehlen wir für Anwendungen in Innenräumen, die Empfänger nicht weiter als 15 m voneinander entfernt zu platzieren. Mit einer RF - Fernbedienung lassen sich bis zu 10 Controller betreiben. Die Verbindung zur RF - Fernbedienung lässt sich über den externen Druckschalter am Controller herstellen.

Über den Controller können vier PWM-Frequenzen gewählt werden: 500Hz, 2kHz, 8kHz oder 16kHz. Beachten Sie, dass bei hoher PWM-Frequenz der Ausgangsstrom niedriger ist, jedoch durch höhere Leistung Lärm verursacht werden kann. Eine hohe PWM - Frequenz ist bestens für Kameraaufnahmen geeignet, da dadurch weniger Flackern bei Videoaufnahmen auftritt. Der Controller ist stabilisiert mit automatischer Abschaltung bei Überhitzung, Überlastung und Kurzschluss.

Automatische Übertragung:

Ein Empfänger kann die Signale der Fernbedienung an einen anderen Empfänger innerhalb von 30 m übertragen. Solange sich ein Empfänger im Umkreis von 30 m befindet, kann die Reichweite der Fernbedienung dadurch verlängert werden.

Auto-Synchronisation:

Mehrere Empfänger im Umkreis von 30 m können synchron arbeiten, wenn sie von derselben Fernbedienung gesteuert werden. Die Platzierung des Empfängers kann eine Kommunikationsdistanz von bis zu 30 m ermöglichen. Metalle und andere metallische Materialien verringern die Reichweite. Starke Signalquellen wie WiFi-Router und Mikrowellenherde beeinträchtigen die Reichweite. Wir empfehlen für Anwendungen in Innenräumen, die Empfänger nicht weiter als 15 m voneinander entfernt zu platzieren.

Licht ein/aus - Überblendzeit:

Drücken Sie die Match-Taste 5 Sekunden, dann drücken Sie die Match-Taste 3-mal kurz. Die Ein-/Ausschaltzeit des Lichts wird auf 3 Sekunden eingestellt, die Kontrollleuchte blinkt 3-mal. Drücken Sie die Match-Taste 10 Sekunden, um die Werkseinstellungen wiederherzustellen. Die Ein-/Ausschaltzeit des Lichts wird ebenfalls auf 0,5s zurückgesetzt.

Push-Dim-Funktion:

Die mitgelieferte Push-Dim-Schnittstelle ermöglicht eine einfache Dimmmethode mit handelsüblichen nicht rastenden (Taster) Wandtastern. Kurz drücken: Licht ein- oder ausschalten. Langes Drücken (1-6s): Gedrückt halten, um stufenlos zu dimmen. Bei jedem weiteren langen Drücken geht die Lichtstärke in die entgegengesetzte Richtung.

Dimm-Speicher:

Licht kehrt beim Aus- und Wiedereinschalten auf die vorherige Dimmstufe zurück, auch bei Stromausfall.

Synchronisation:

Wenn mehr als ein Controller an denselben Taster angeschlossen ist, drücken Sie länger als 10s, dann wird das System synchronisiert und alle Leuchten in der Gruppe dimmen auf 100%. Der Vorteil davon ist, dass bei größeren Installationen kein zusätzliches Synchronisationskabel erforderlich ist. Wir empfehlen die Anzahl der an einen Druckschalter angeschlossenen Steuerungen auf 25 Stück zu begrenzen. Die maximale Länge der Kabel vom Taster zum Controller sollte nicht mehr als 20 Meter betragen.

Technische Daten

Abmessung Controller L x B x H:	175mm x 45mm x 27mm
Breite ohne Gehäuse:	160mm
Eingangsspannung:	12-48 V DC
Ausgangsspannung:	12-48V DC
Ausgangsstrom:	15A - 12/24V; 10A - 36/48V
Ausgang Leistung:	180W / 12V; 360W / 24V; 360W / 36V; 480W / 48V
Ausgangstyp:	Konstante Spannung
Eingangssignal:	RF 2.4GHz + Push Dim
Abstand der Steuerung:	30m (barrierefrei)
Dimm-Graustufe:	4096 (2^12) Stufen
Dimm - Bereich:	0-100%
Dimm-Kurve:	linear oder logarithmisch
PWM:	500Hz, 2kHz, 8kHz, 16kHz
Zulässiger Temperaturbereich:	-30°C - +55°C
Gehäusetemperatur (max.):	+85°C
Schutzklasse:	IP 20

Videos & Downloads

IP Schutzklassen

Was ist zu beachten?

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Controller Teil 2

Mehrzonen Controller

Installation

Um eine Verbindung zwischen dem Controller und der Fernbedienung herzustellen, stehen zwei Optionen zur Verfügung. Ebenso können Sie diese Optionen nutzen, um die Fernbedienung vom Controller zu trennen.

Option 1 - Verbinden:

Drücken Sie kurz die Match-Taste am Controller und sofort die Ein/Aus-Taste (Einzonen-Fernbedienung) oder Zonentaste (Mehrzonen Fernbedienung) auf der Fernbedienung. Die LED-Anzeige blinkt ein paar Mal schnell. Das bedeutet das der Abgleich erfolgreich war.

Option 1 - Trennen:

Drücken und halten Sie die Match-Taste 5 Sekunden lang, um alle Verbindungen zu löschen. Die LED-Anzeige blinkt ein paar Mal schnell. Das bedeutet das die Verbindung getrennt wurde und alle Fernbedienungen gelöscht sind.

Option 2 – Verbinden:

Schalten Sie das Gerät aus und wieder ein. Wiederholden Sie den Vorgang. Drücken Sie umgehend die Ein/Aus-Taste (Einzonen-Fernbedienung) oder die Zonentaste (Fernbedienung für mehrere Zonen) 3-mal auf der Fernbedienung. Die LED - Anzeige blinkt, sobald der Vorgang erfolgreich war.

Option 2 - Trennen:

Schalten Sie das Gerät aus und wieder ein. Wiederholen Sie den Vorgang. Drücken Sie umgehend kurz die Ein/Aus-Taste (Einzonen-Fernbedienung) oder die Zonentaste (Fernbedienung für mehrere Zonen) 5-mal auf der Fernbedienung. Die LED-Anzeige blinkt 5-mal, d.h. alle zugeordneten Fernbedienungen wurden gelöscht.
