All in one Controller für 1-5 Kanal LED-Produkte

All in one Controller für 1-5 Kanal LED-Produkte

Artikel-Nr.: M1

Controller für bis zu 5 Kanal LED Produkte
drahtlos fernbedienbar
für RGB+CCT, RGBW, Dual Weiß, Single Weiß
kompatibel zu 12V bis 48V LED

18,90 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 5-7 Werktage

Beschreibung: Unser LS2 5 in 1 Controller (RGB+CCT / RGBW / Dual Weiß / Single... mehr

Menü schließen

Beschreibung

All in one Controller für 1-5 Kanal LED-Produkte

Unser M1 5 in 1 Controller (RGB+CCT / RGBW / Dual Weiß / Single Weiß) ist drahtlos fernbedienbar. Mit dem Controller kann die Farbtemperatur, der Farbwechsel und die Sättigung, sowie die Dimmung eingestellt werden, je nach dem welches LED Element Sie verwenden. Der Controller läßt sich einfach mit einer passenden Fernbedienung koppeln und entkoppeln. Der M1 ist kompatibel zu unseren steuerbaren 12V bis 48V LED-Artikeln (einfarbig, RGB, RGBW, etc.). Mittels Funk-Fernbedienung oder App kann die Auswahl der gewünschten Leuchtfarbe sowie über 9 vorprogrammierte Farbwechselprogramme vorgenommen werden. Je nach Programm wird die Helligkeit in 8 Stufen eingestellt und die Laufgeschwindigkeit verändert.

Über die Programmauswahl-Taste können Sie folgende Farbwechselprogramme auswählen:

Abhängig vom verwendeten Fernbedienungstyp, kann es Unterschiede in der Bedienung geben.

P01: rot, grün, blau und weiß werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderba
P02: rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P03: rot, grün, blau; pink und weiß werden mit blinkend nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P04: rot blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P05: grün blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P06: blau blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P07: das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem und hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P08: das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P09: weiß auf- und abschwellend - dimmbar - Geschwindigkeit veränderbar

Möchten Sie weiß als Dauerlicht einstellen, dann drücken Sie auf der Fernbedienung die EIN-Taste für 1 Sekunde. Für alle Zonen gleichzeitig die Master EIN-Taste - für einzelne Zonen (1 – 4) die jeweilige EIN-Taste der gewünschten Zone. Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird das zuletzt ausgewählte Programm/Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter.

Technische Daten

Abmessung Controller L x B x H:	125mm x 38mm x 23mm
Spannung:	12V DC - 48V DC
max. Leistung gesamt:	15A, max. Leistung pro Kanal 6A
zulässige Umgebungstemperatur:	-10°C bis max. +40°C
Schutzart:	IP 20

Videos & Downloads

IP Schutzklassen

Was ist zu beachten?

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Controller Teil 2

Mehrzonen Controller

Installation

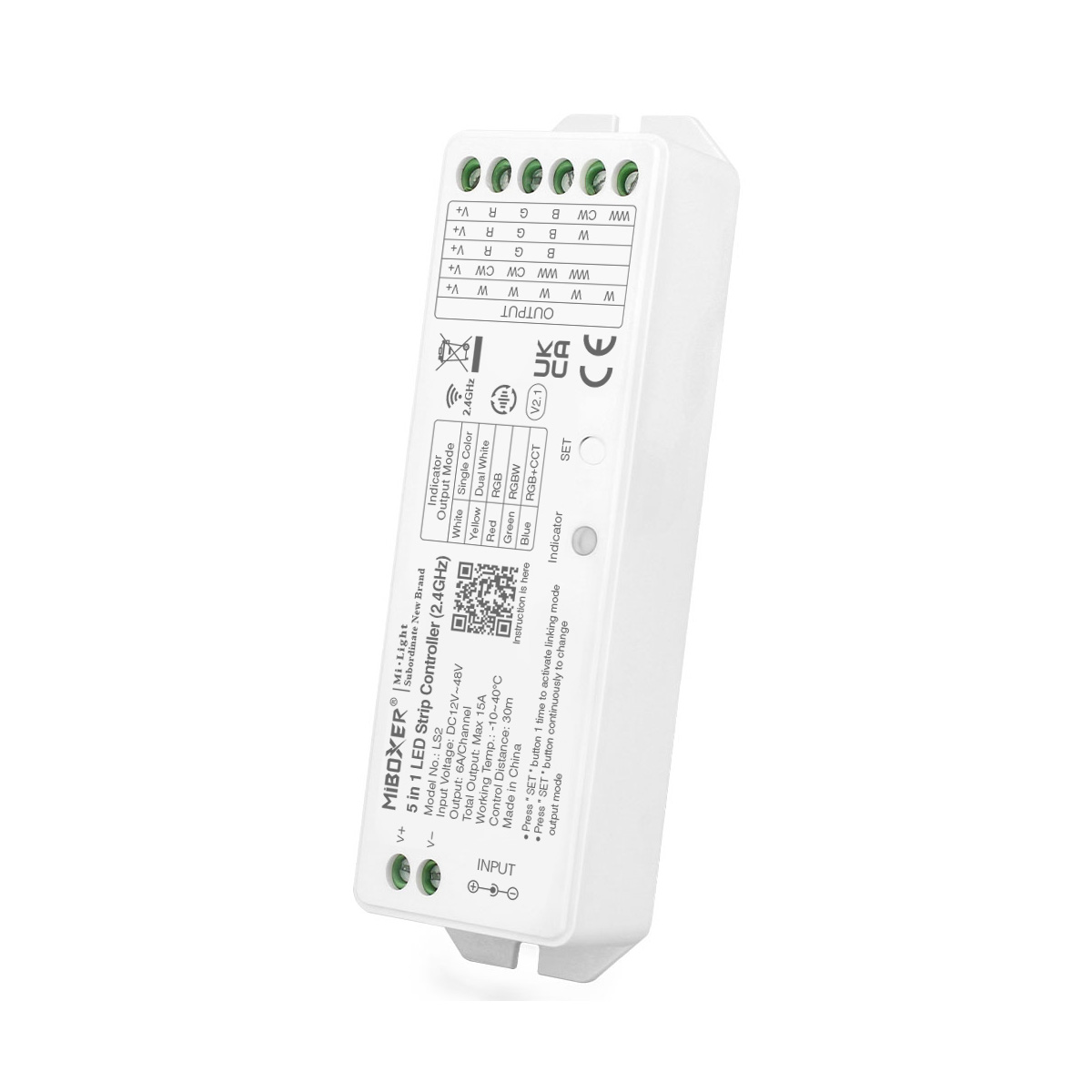

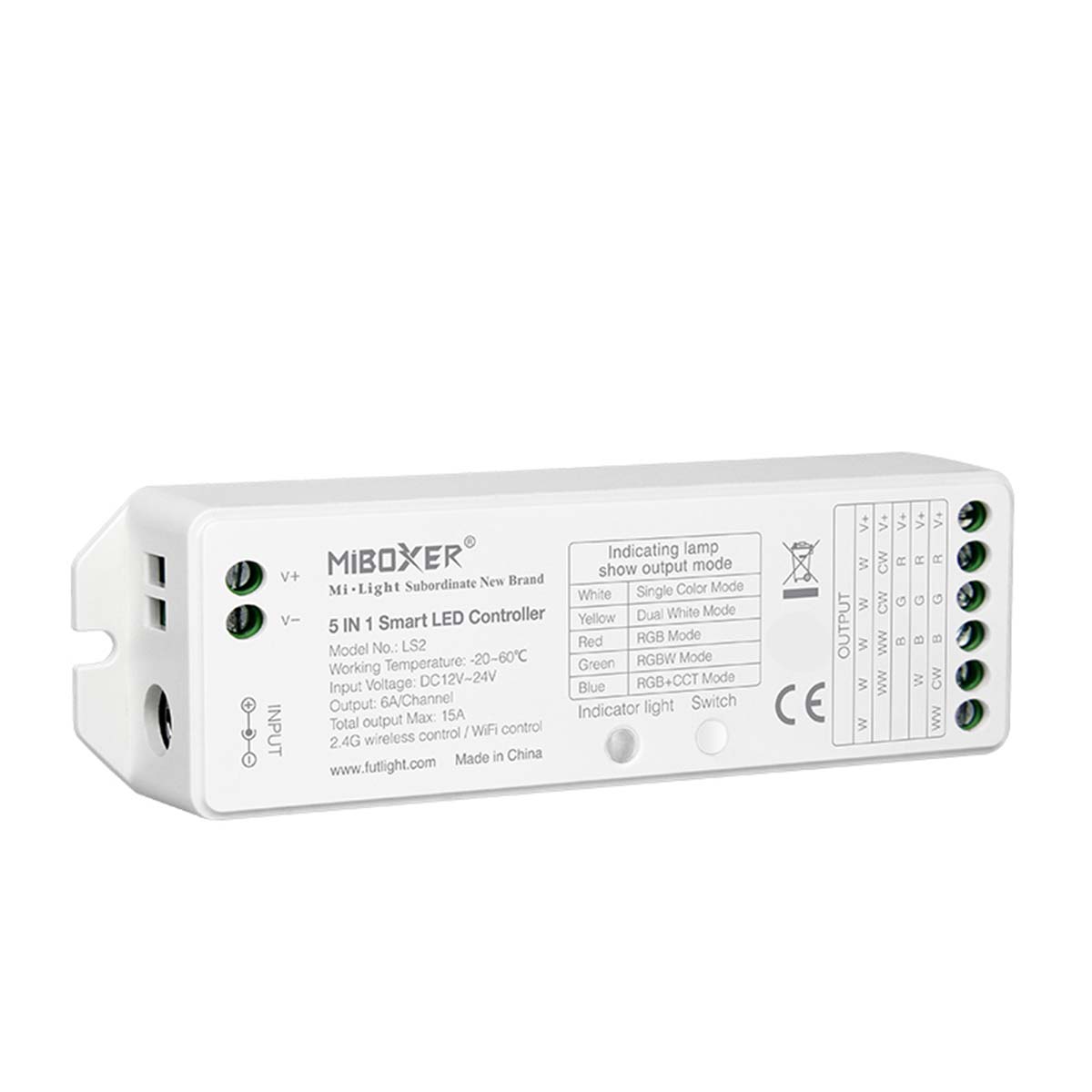

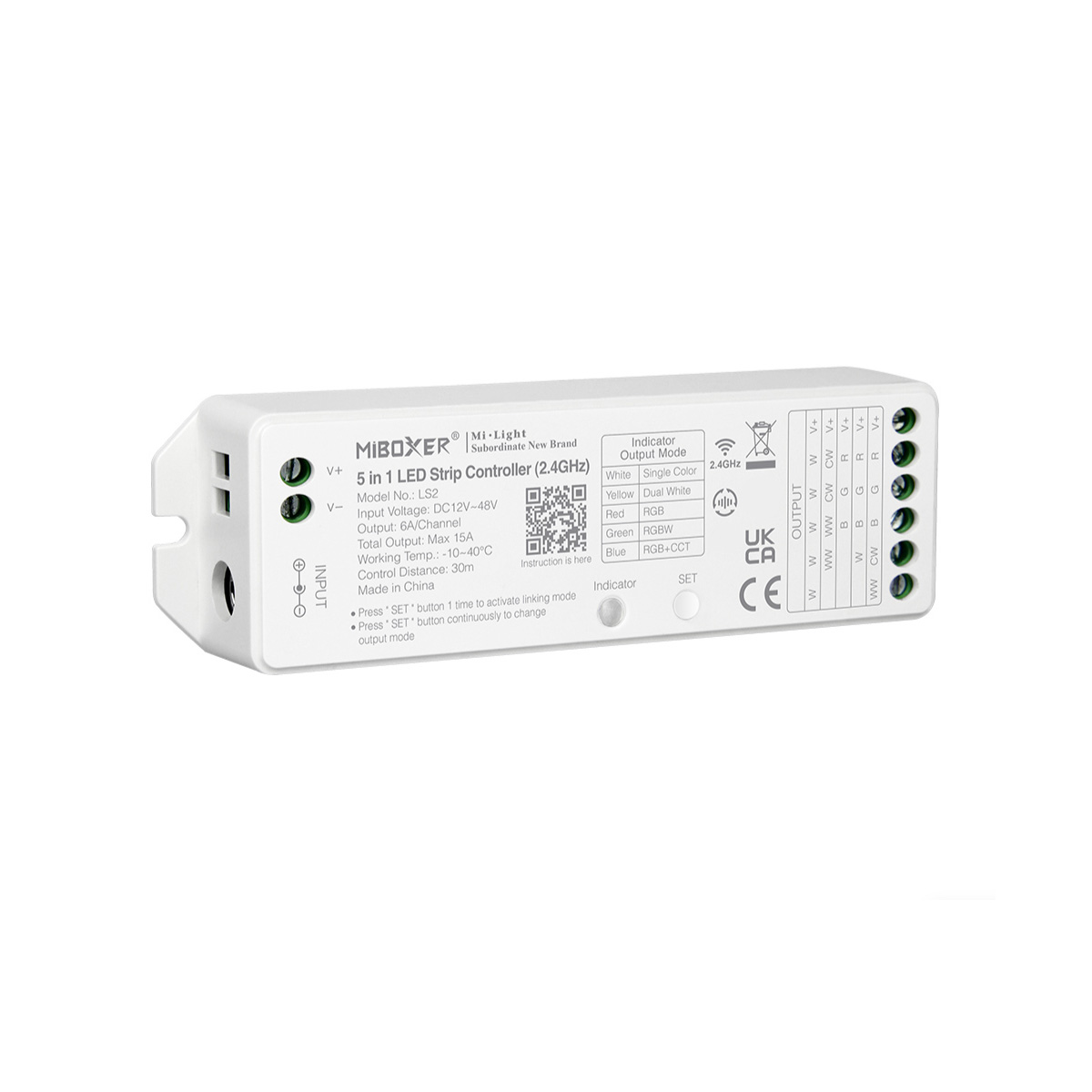

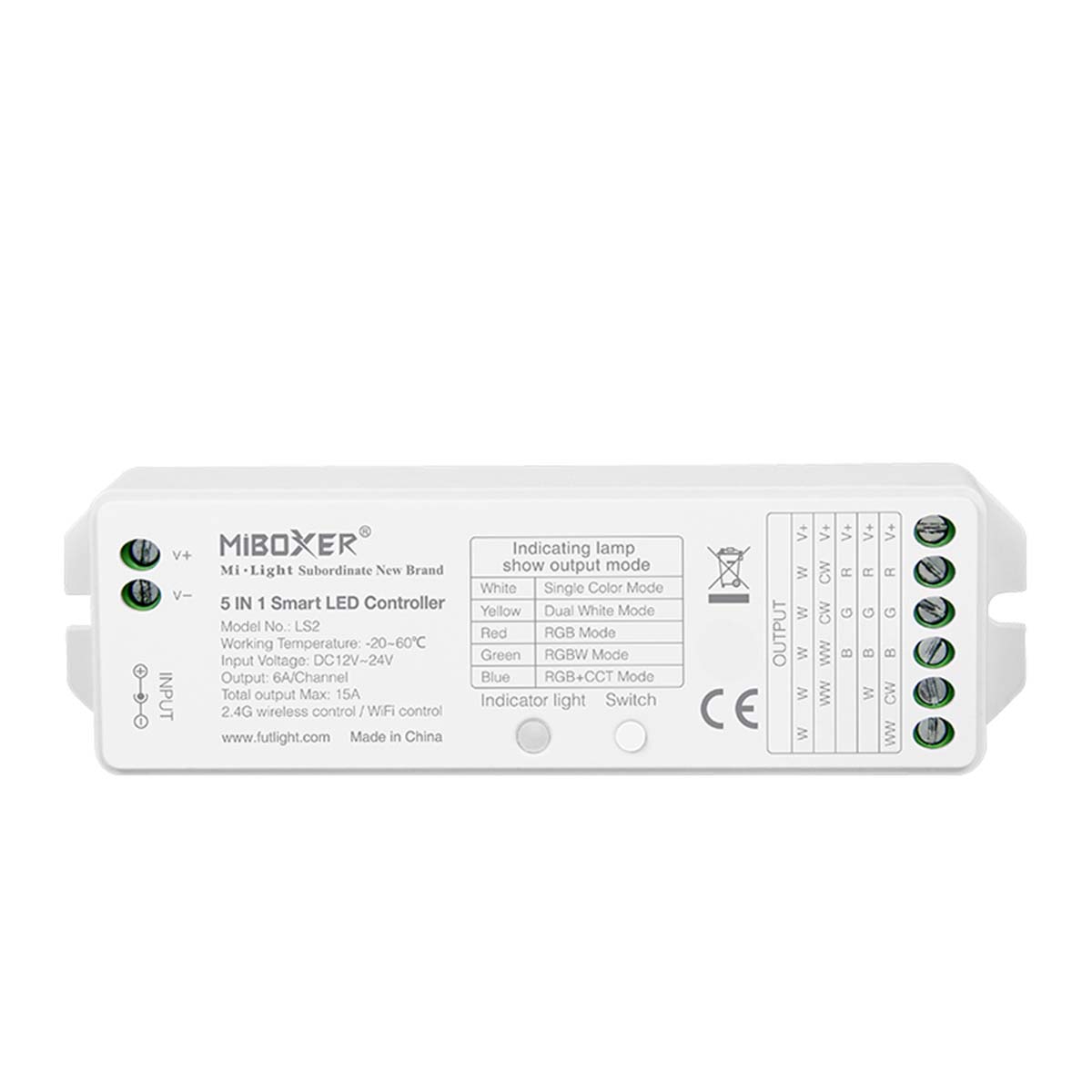

Die LED-Artikel werden je nach Leuchtmitteltyp an die Schraubklemmen „WW“ „CW“ „R“ „G“ „B“ „V+“ und das Netzteil an „+“ und „-“ an die 2polige Schraubklemme angeschlossen. Über die Schraubklemmen ist ein Parallelanschluss mehrerer Abnehmer möglich. Die Bezeichnung der Anschlüsse finden Sie auf der Vorderseite des Controllers. Netzteile mit DC-Hohlstecker (5.5mm außen - 2.5mm innen - Pluspol innen/Minuspol außen) können Sie direkt an die Buchse des Controllers anschließen.

Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird das zuletzt ausgewählte Programm/Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter.

Anlernen der Fernbedienung am Controller: 1. Trennen Sie den Controller vom Netzteil. 2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 3 Sekunden 1x lange die Einschalt-Taste der gewünschten Zone (1 - 4). Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt.

Trennen der Verbindung zwischen Controller und Fernbedienung: 1. Trennen Sie den Controller vom Netzteil. 2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 5 Sekunden 5x sehr schnell hintereinander die Einschalt-Taste der gewünschten Zone (1 - 4). Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt getrennt.

Richten Sie den korrekten Ausgabemodus basierend auf der Funktion der LED-Beleuchtung ein. Drücken Sie dazu die Taste "Set" kontinuierlich, um den Ausgangsmodus zu wechseln.

Indikatorfarbe:	Weißes Licht	Gelbes Licht	Rotes Licht	Grünes Licht	Blaues Licht
Ausgabe:	einfarbig	zweifarbig	RGB	RGBW	RGB+CCT

GPSR

Hersteller:

Futlight Optoelectronics Co.,Ltd
2 Floor Building 4, Good Mind Industry, No.68 ChaoYang Road, YanLuo Street, Bao’an District
518100 ShenZhen
China

[email protected]

verantwortliche Person in der EU:

revoArt GmbH
Hauptstraße 101
04416 Markkleeberg
Deutschland

[email protected]
