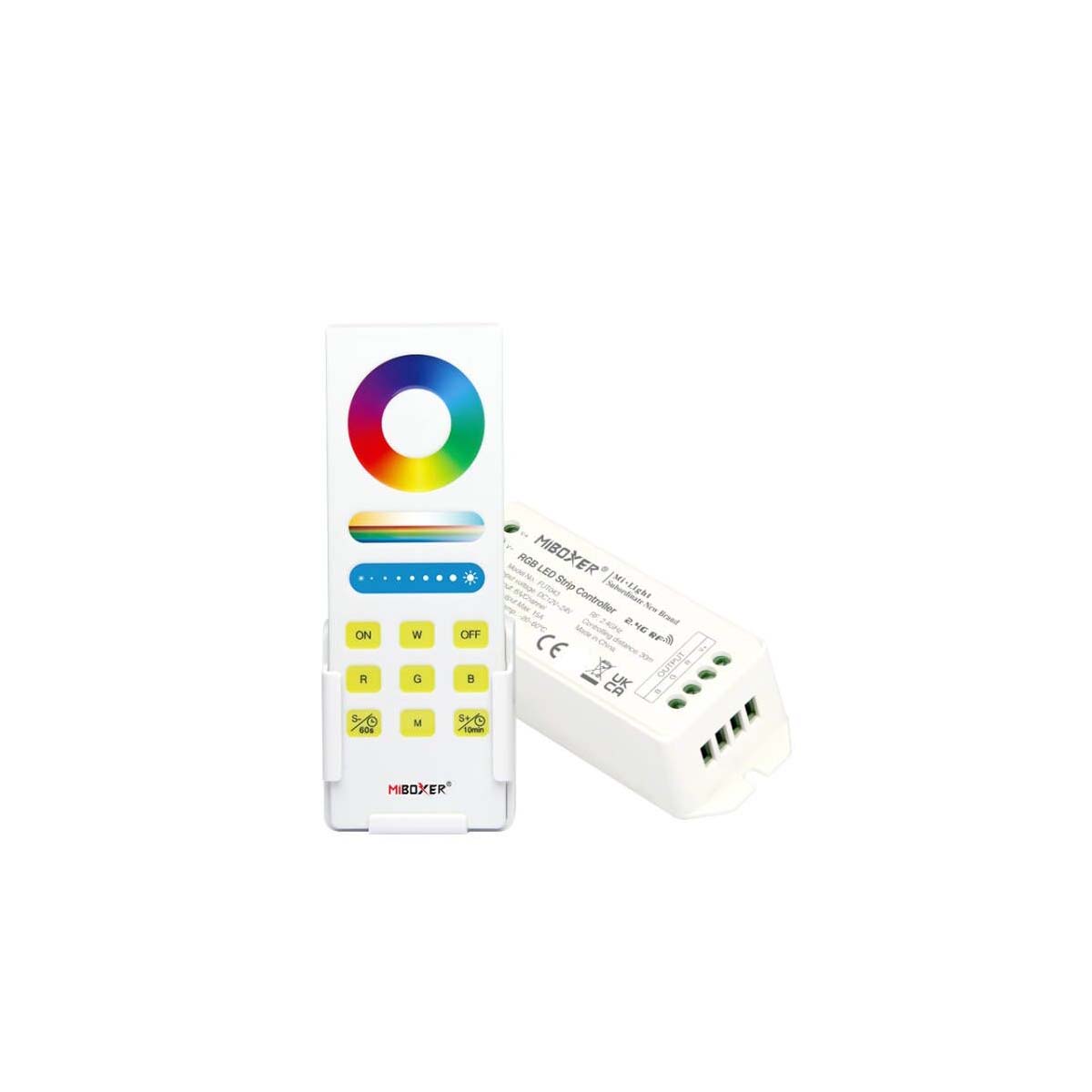

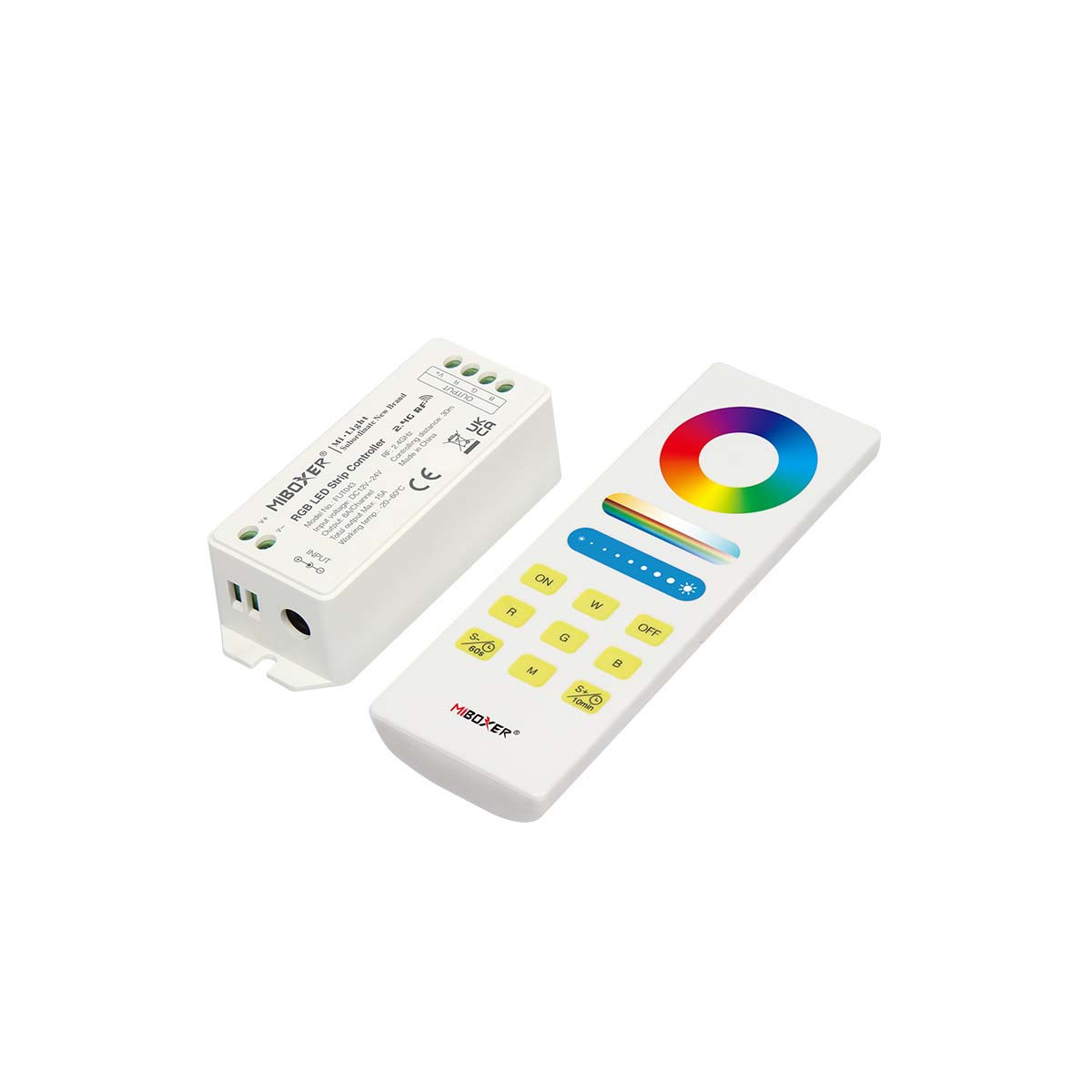

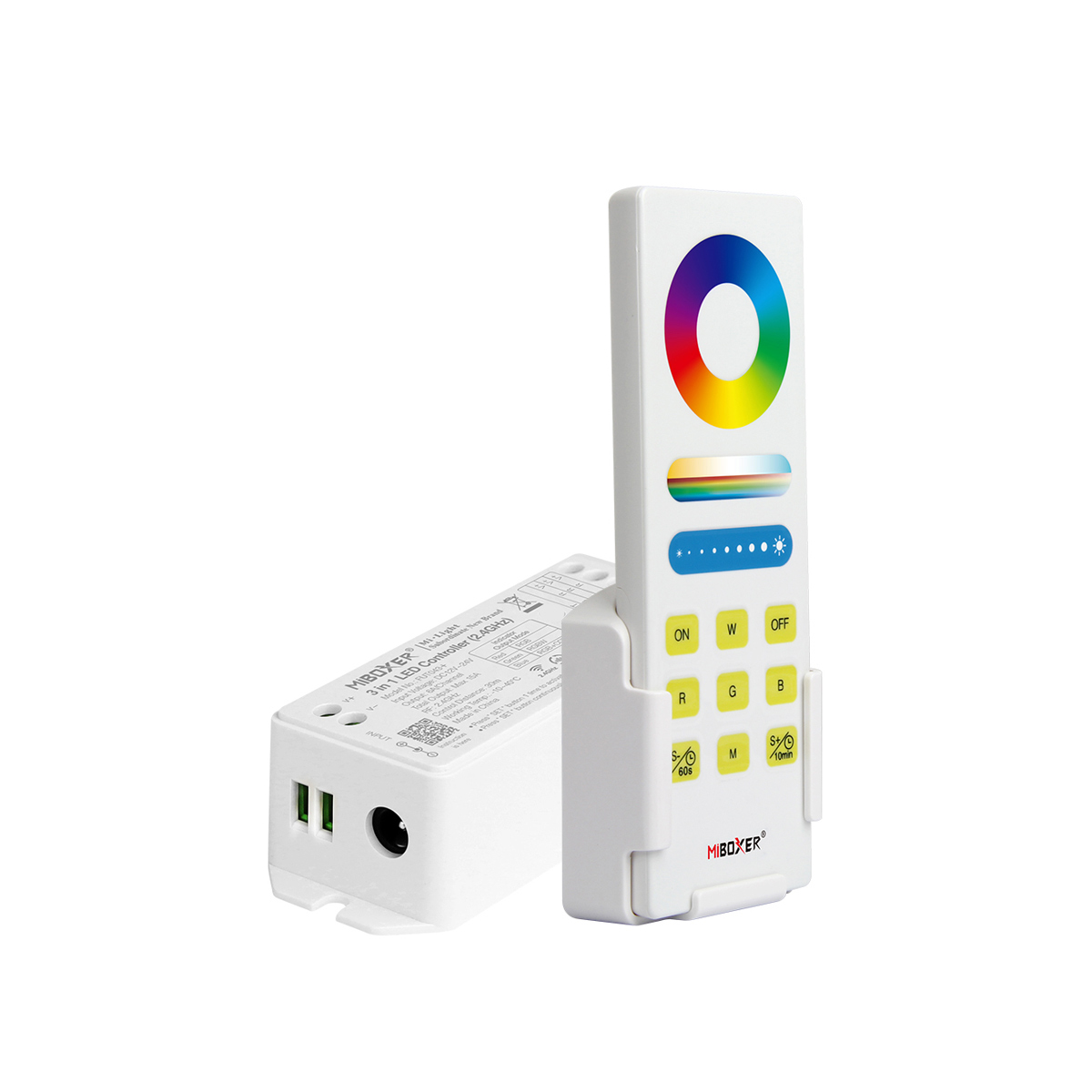

revoART, Funk LED Controller – 3 Kanal – RGB – mit Touch-Fernbedienung und Wandhalterung
- 3 Kanal RGB Controller
- inkl. Touch Fernbedienung
- kompatibel zu 12V und 24V Streifen und Leisten
Beschreibung
revoART, Funk LED Controller – 3 Kanal – RGB – mit Touch-Fernbedienung und Wandhalterung
Dieses RGB-LED-Controller-SET mit gemeinsamer Anode ist kompatibel zu allen unseren steuerbaren 12V bzw. 24V RGB-LED Artikeln.
Das RGB-Controller-Set beinhaltet:

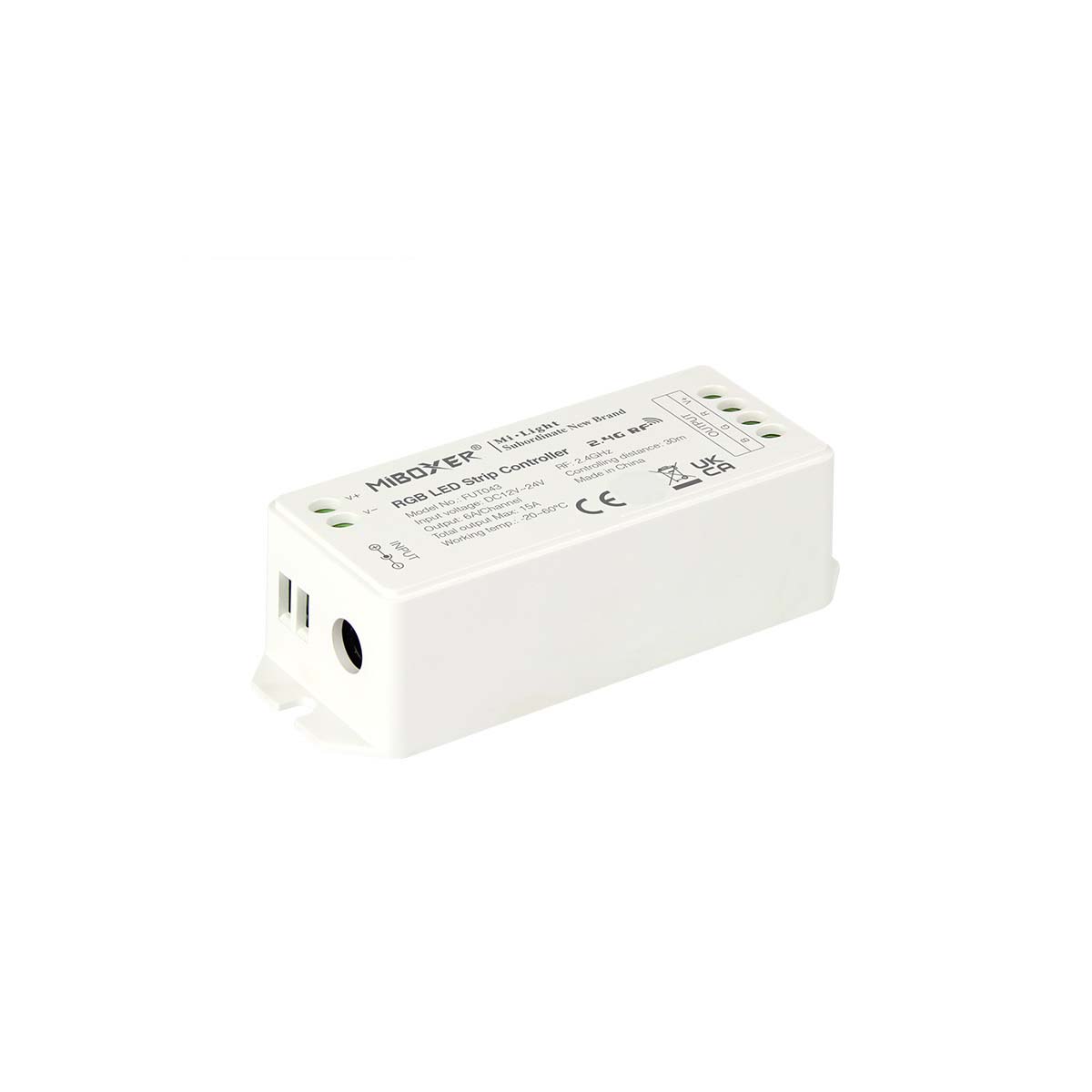

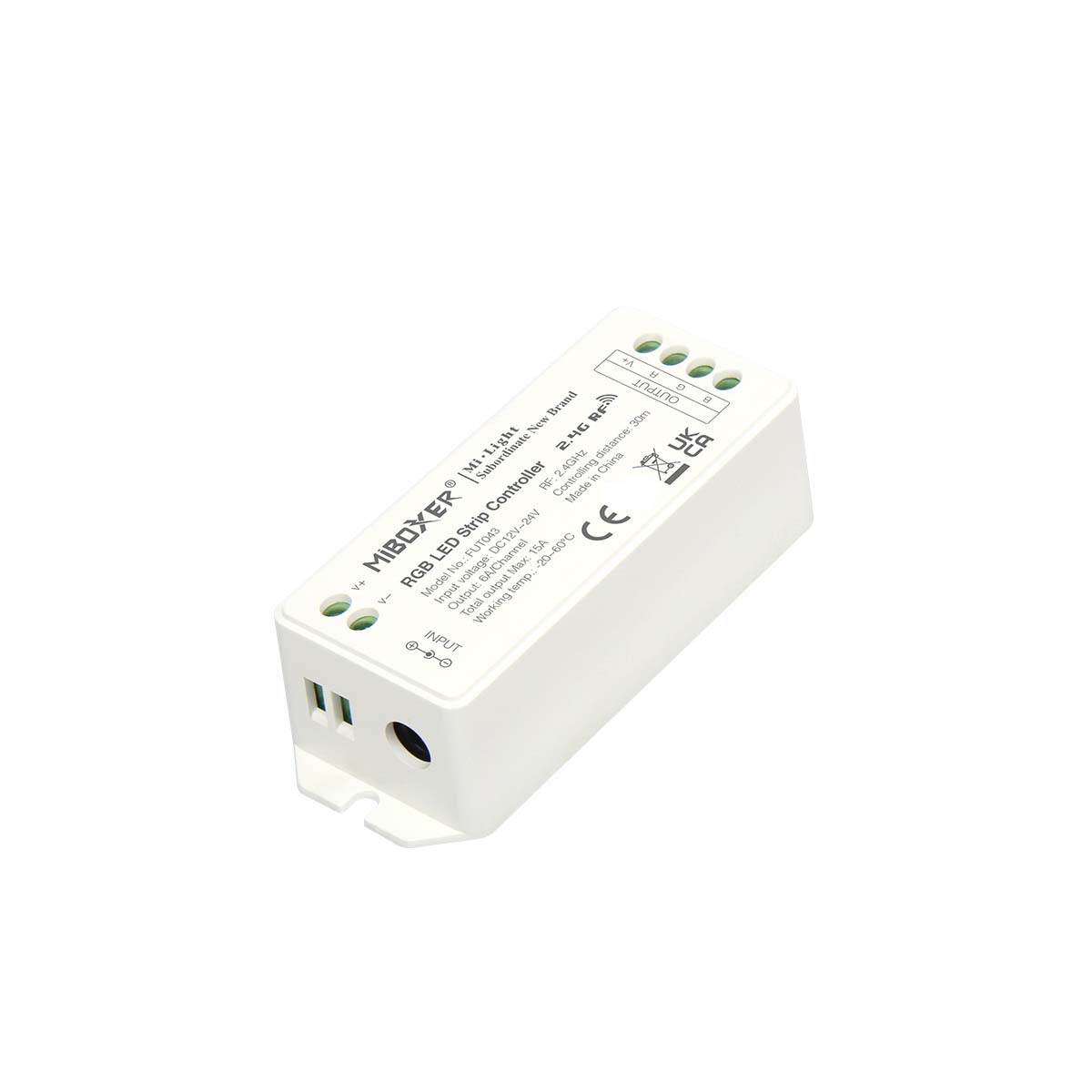

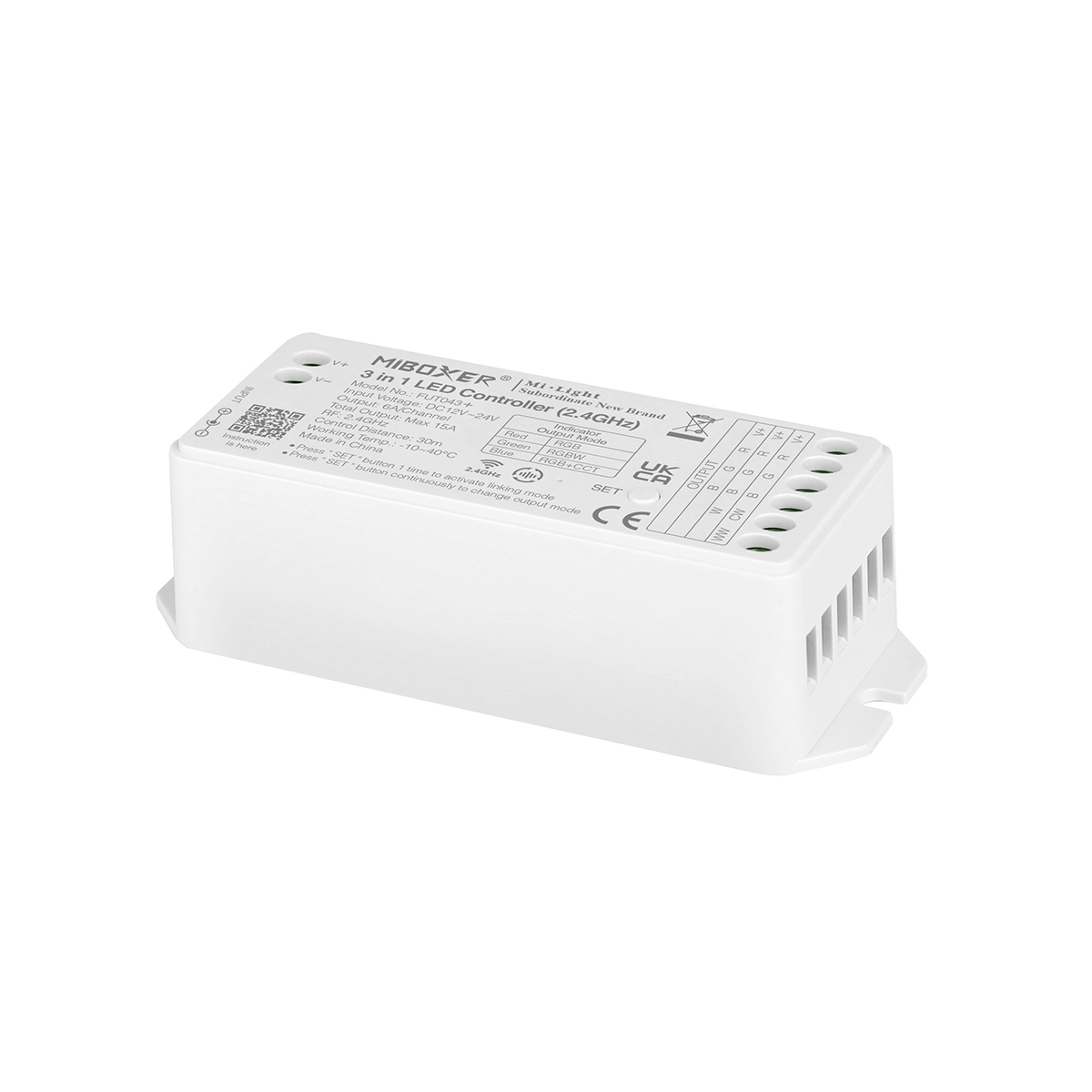

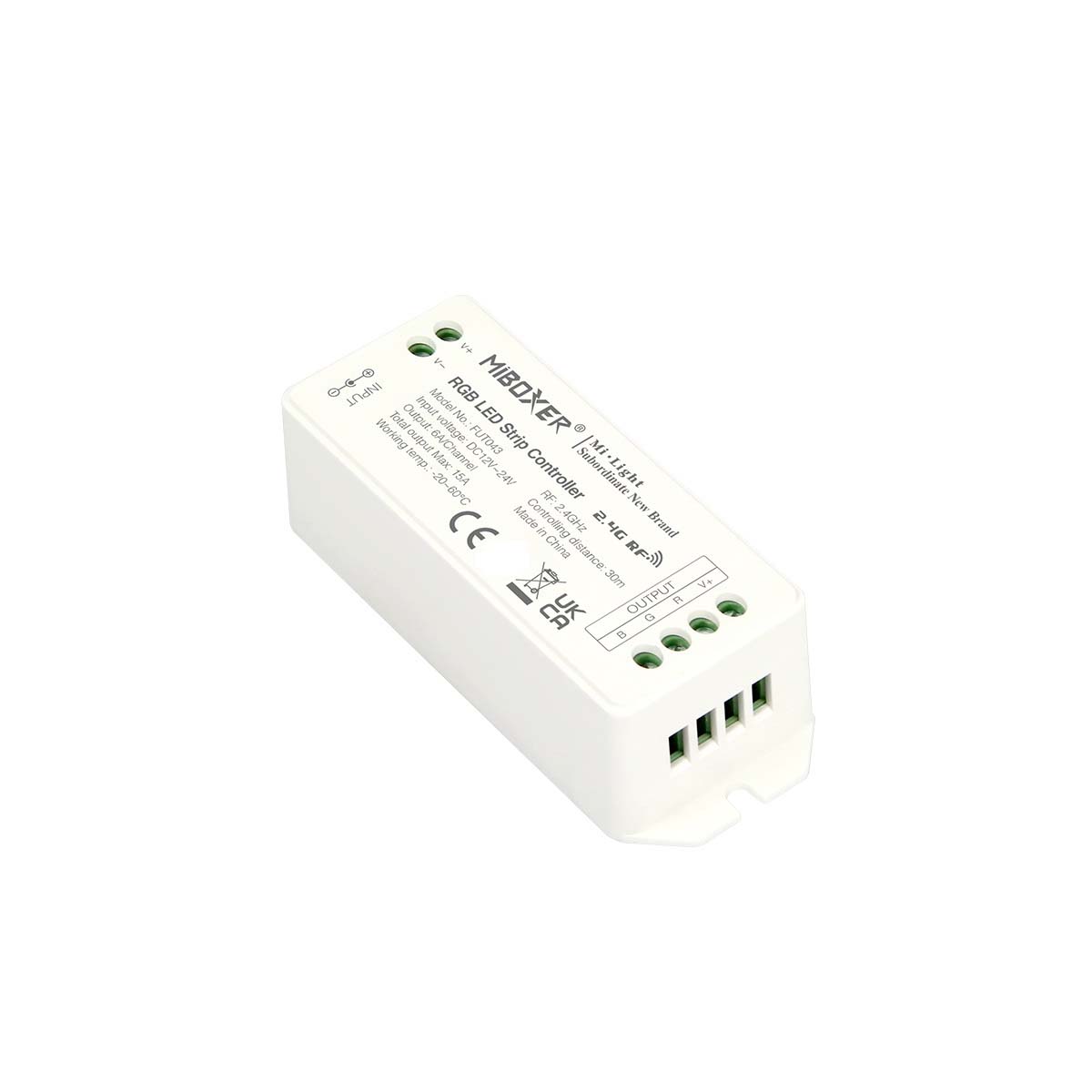

1 RGB-Controller (wird zwischen Netzteil und RGB-LEDs montiert)
1 Funk-Fernbedienung zur Handsteuerung

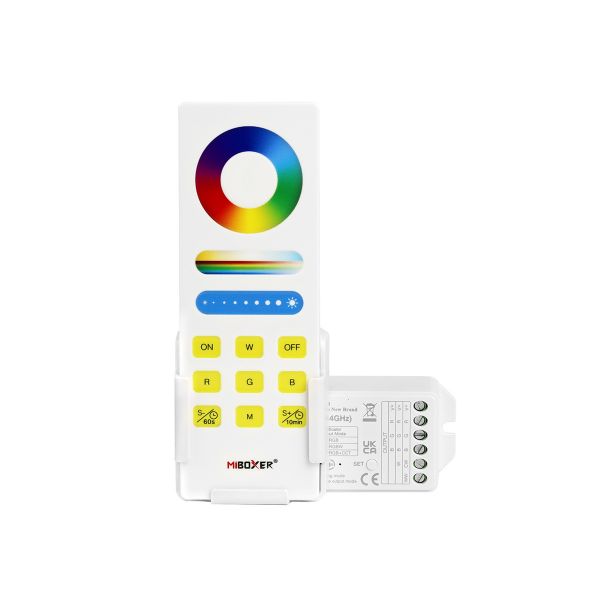

1 Wandhalter für die Hand-Fernbedienung incl. Schrauben, Dübel und doppelseitiges Klebeband
Es verfügt über eine Funk-Fernbedienung mit Farbrad zur manuellen Auswahl der gewünschten Leuchtfarbe sowie über 9 vorprogrammierte Farbwechselprogramme. Je nach Programm können Sie die Helligkeit stufenlos einstellen und die Laufgeschwindigkeit verändern.
Über den farbigen Balken unter dem Farbkreis kann die Sättigung der Farben reduziert oder erhöht werden. Es wird dann Weiß zur eingestellten Farbe hinzugemischt. Somit lassen sich tolle Weißtöne erzeugen.
Rot, grün, blau und weiß können Sie direkt über Tasten einschalten. Alle anderen Farben steuern Sie mit dem Finger über das Farbrad.
Bei eingestelltem Dauerlicht (kein automatisches Programm) können Sie über die Tasten 60s und 10min verzögerte Ausschaltzeiten aktivieren.
Weiß wird bei RGB-LEDs immer aus rot, grün und blau gemischt.
Über die Programmauswahl-Taste (M) können Sie folgende 9 Farbwechselprogramme auswählen:
P01 - das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P02 - Leuchtfarbe weiß - auf- und abschwellend mit weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P03 - rot, grün und blau werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P04 - rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P05 - alle Farben springen mit hartem Übergang in zufälliger Reihenfolge - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P06 - rot wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P07 - grün wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P08 - blau wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P09 - weiß wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar
Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird das zuletzt ausgewählte Programm / Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter.
Bei diesem RGB-Controller SET können Sie entweder mehrere Controller zusammen mit nur einer Fernbedienung synchron steuern (im Umkreis von 30 Metern), oder Sie können mehrere Controller mit mehreren Fernbedienungen jeweils separat bedienen.
Sie benötigen zur Stromversorgung ein Netzteil mit 12V bzw. 24V DC. Welche Spannung Sie benötigen, ist abhängig von der Spannungsvorgabe für den zu betreibenden RGB-LEDs.
Die RGB-LEDs werden an die 4-polige Schraubklemme + R G B des Controllers angeschlossen. Ein 4-poliges Verbindungskabel (20 cm) zu den RGB-LEDs ist im Lieferumfang enthalten oder wird am Controller montiert (bei gleichzeitigem Kauf der entsprechenden RGB-LEDs). Um das Anschlusskabel zu verlängern können Sie dieses Verbindungskabel anstecken. Über die Schraubklemmen ist auch ein Parallelanschluss mehrerer Abnehmer möglich.
Das Netzteil wird an + - der 2poligen Schraubklemme angeklemmt. Netzteile mit DC-Hohlstecker (5.5mm außen - 2.5mm innen - Pluspol innen / Minuspol außen) können Sie direkt in die Buchse des RGB-Controller stecken.
Technische Daten
Abmessung Controller L x B x H: | 97mm x 37mm x 28mm |
Abmessung Fernbedienung L x B x H: | 47mm x 16,5mm x 134mm |
Arbeitsspannung: | 12V DC bis 24V DC |
max Leistung: | 3 x 6A (max. 15A) |
Arbeitstemperatur: | -20° bis + 60°C |
Reichweite der Fernbedienung: | ca. 30m |
Videos & Downloads
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Zum Betrieb der Fernbedienung benötigen Sie 2 x handelsübliche AAA Batterien. Die Batterien gehören nicht zum Lieferumfang.
Schließen Sie immer erst den Abnehmer (LED-Artikel) und danach die Stromversorgung an, da es sonst zu einem Kurzschluss kommen kann. Der Controller kann dadurch beschädigt oder zerstört werden. Trennen Sie das Netzteil vor dem Anschluss der Kabel vom Stromkreislauf.
Verwenden Sie den Artikel nur in trockenen Bereichen oder schützen Sie ihn vor Feuchtigkeit.
Niemals direkt an 230V anschließen.
