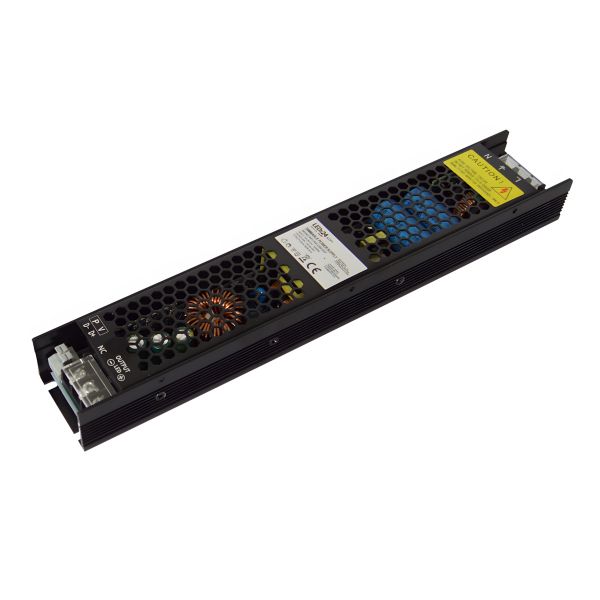

48V DC - Einbaunetzteil stabilisiert - 6,2A - 300 Watt, dimmbar
48V DC - Einbaunetzteil stabilisiert - 6,2A - 300 Watt, dimmbar
48V DC - Einbaunetzteil stabilisiert - 6,2A - 300 Watt, dimmbar


48V DC - Einbaunetzteil stabilisiert - 6,2A - 300 Watt, dimmbar

F48V-300-DIM-SAP
  • 48V Einbaunetzteil, stabilisiert
  • max. 300 Watt Ausgangsleistung
  • TRIAC Schaltung
  • 0 bis 10V Schaltung
  • Überspannungsschutz
  • Überlastschutz
79,90 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 5-7 Werktage

Beschreibung: Unser 300W LED-Netzteil ist ein hochwertiges und stabilisiertes... mehr

Beschreibung

48V DC - Einbaunetzteil stabilisiert - 6,2A - 300 Watt, dimmbar

Unser 300W LED-Netzteil ist ein hochwertiges und stabilisiertes Einbau-Netzteil für den Betrieb unserer 48V LED-Produkte. Es ist somit die ideale Stromversorgung für Ihre Beleuchtung, die stufenlos gedimmt werden soll. Zur Steuerung der Ausgangsspannung kann das Netzteil über eine handelsübliche TRIAC-Schaltung oder einen 0/1-10V-Schalter angeschlossen werden.

Anwendungen:

  • LED-Bürobeleuchtung
  • Dekorative LED-Beleuchtung
  • Kommerzielle LED-Beleuchtung
  • LED-Beleuchtung in Geschäften & Hotels

Das Netzteil mit hohem Wirkungsgrad von 85 - 88% ist mit Überspannungsschutz, Überlastschutz und Schutz gegen Überschreitung der Betriebstemperatur gesichert.

Technische Daten

Abmessung B x H x L: 49mm x 29mm x 287mm
Eingangsspannung AC (Volt): 170 - 260V AC
Ausgangsspannung DC (Volt): 48V
max. Ausgangsleistung: 6,25A 300Watt
Standby-Stromverbrauch: 3.2W
Anschluss: Schraubklemmen
Gewicht: 290g
zulässige Umgebungstemperatur: -20 bis max. +60°C
Schutzart: IP20

Videos & Downloads

IP Schutzklassen

Was ist zu beachten?

LED Gesamtsystem Teil 1

Installationshinweise

LED Gesamtsystem Teil 2

Parallel - und Reihenschaltung

Installation

Schalten Sie vor der Installation die Stromversorgung aus. Vergewissern Sie sich, dass alle Anschlüsse korrekt sind, bevor Sie das Gerät verwenden.

Anschluss Netzteil mit TRIAC-Schaltung und LED-Streifen

Der Triac-Schalter wird zwischen dem "L"-Ende des Netzteils und dem stromführenden Eingangskabel angeschlossen. Der Nulleiter wird direkt mit dem "N"-Ende des Netzteils verbunden. Der Stromversorgungsausgang "LED+" wird an das positive Ende, "LED-" an das negative Ende des LED-Streifens angeschlossen.

Der Erdungsdraht der Stromeingangsklemme sollte angeschlossen werden, um das Aluminiumgehäuse auf Nullpotential zu halten. Die mit NC gekennzeichnete Ausgangsklemme bedeutet, dass sie nicht verwendet werden muss und keine Verdrahtung erforderlich ist. Die Ausgangsklemmen D+ und D- sind 0-10V Signalanschlüsse, für die Triac-Dimmung ist keine Verdrahtung erforderlich.

Anschluss Netzteil mit 0/1-10V-Schalter und LED-Streifen

Der Spannungsversorgungseingang wird direkt mit L, N und Masse verbunden, um die Stromversorgung zu gewährleisten. Anschließend wird der LED-Streifen an "LED+" und "LED-" angeschlossen.

Das 0-10V-Signal wird an die 0-10V-Ausgänge der Stromversorgung angeschlossen, wobei D+ positiv und D- negativ ist.

Der Erdungsdraht der Stromeingangsklemme sollte angeschlossen werden, um das Aluminiumgehäuse auf Nullpotential zu halten. Die mit NC gekennzeichnete Ausgangsklemme bedeutet, dass sie nicht verwendet werden muss und keine Verdrahtung erforderlich ist.

Der Anschluss darf nur durch eine ausgebildete Fachkraft unter Berücksichtigung der VDE-Richtlinien erfolgen.
