LED Funk Controller Set - 4 Zonen - 4 Kanal - RGBW -

LED Funk Controller Set - 4 Zonen - 4 Kanal - RGBW - Fernbedienung (2,4 GHz)

Artikel-Nr.: DR-23-WHT-001

Funkfernbedienung und Controller Set
kompatibel zu 12V bis 48V LEDs
Controller für bis zu 5 Kanal LED Produkte
4 Kanal Einbau Fernbedienung
Stabile 2,4 GHz Funktechnik mit GFSK
programmiert und anschlußbereit

ab 34,90 €

inkl. MwSt. zzgl. Versandkosten

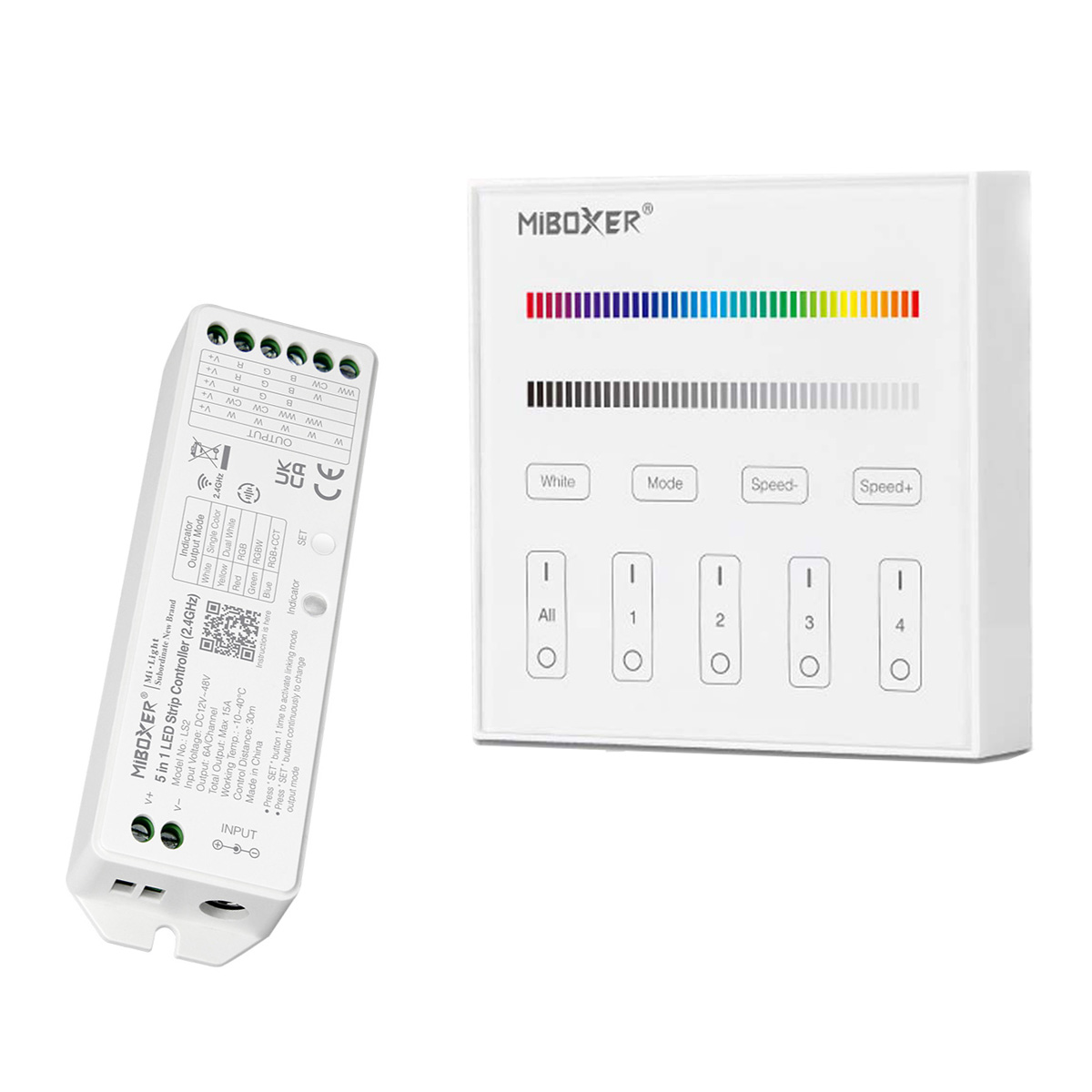

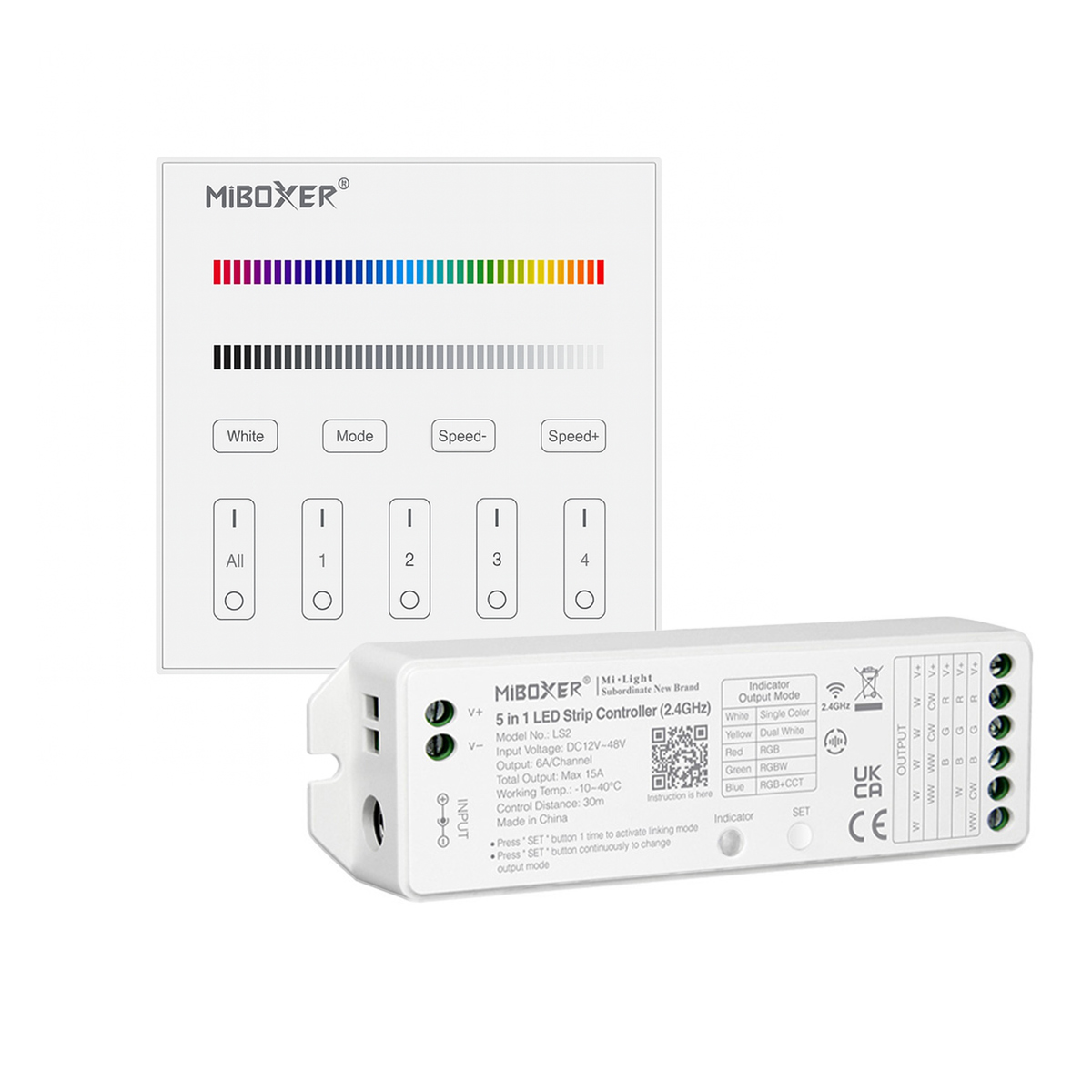

Beschreibung: Unser DR-23-WHT Set bestehend aus Controller und Funkfernbedienung ist der... mehr

Menü schließen

Beschreibung

LED Funk Controller Set - 4 Zonen - 4 Kanal - RGBW - Fernbedienung (2,4 GHz)

Unser DR-23-WHT Set bestehend aus Controller und Funkfernbedienung ist der ideale Begleiter für individuelle Lichtlösungen.

Der 5-in-1 Controller (RGB+CCT / RGBW / RGB / Weiß variabel / Single Weiß) ist drahtlos fernbedienbar und kompatibel zu unseren steuerbaren 12V bis 48V LED-Artikeln.

Der Controller ermöglicht die Einstellung der Farbtemperatur, des Farbwechsels, der Farbsättigung und der Dimmung je nach verwendetem LED-Element. Der Controller kann einfach mit der Fernbedienung DR-23-WHT verbunden und getrennt werden. Mit dieser 4-Kanal-Fernbedienung können Sie die gewünschte Farbe, Farbtemperatur, Sättigung, sowie die Helligkeit stufenlos über den Farbregler einstellen oder Ihre Beleuchtung in bis zu 4 Zonen aufteilen.

Lieferumfang:

1x Fernbedienung DR-23-WHT und 1x Controller M1
1x Fernbedienung DR-23-WHT und 2x Controller M1
1x Fernbedienung DR-23-WHT und 3x Controller M1
1x Fernbedienung DR-23-WHT und 4x Controller M1

Wir liefern das Set programmiert und anschlußbereit.

Die DR-23-WHT Fernbedienung verwendet die weltweit verbreitete 2,4 GHz-Frequenz, die GFSK-Steuerungsmethode, die sich durch geringen Stromverbrauch, Übertragung über große Entfernungen, geringe Interferenzen und hohe Kommunikationsgeschwindigkeit auszeichnet. Sie kann die Farbe, Farbtemperatur, Sättigung, Laufgeschwindigkeit, sowie die Helligkeit über den Controller steuern.

Technische Daten

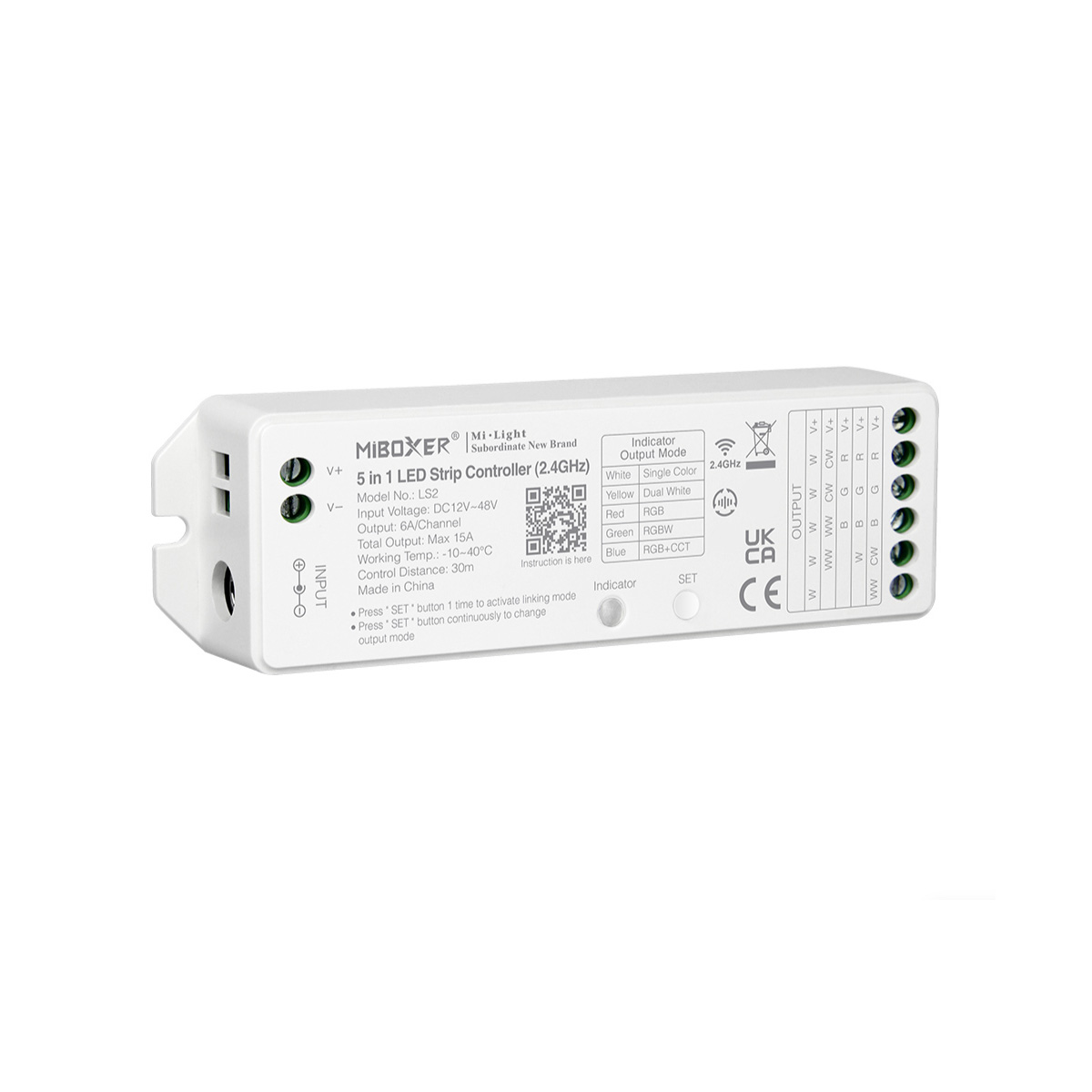

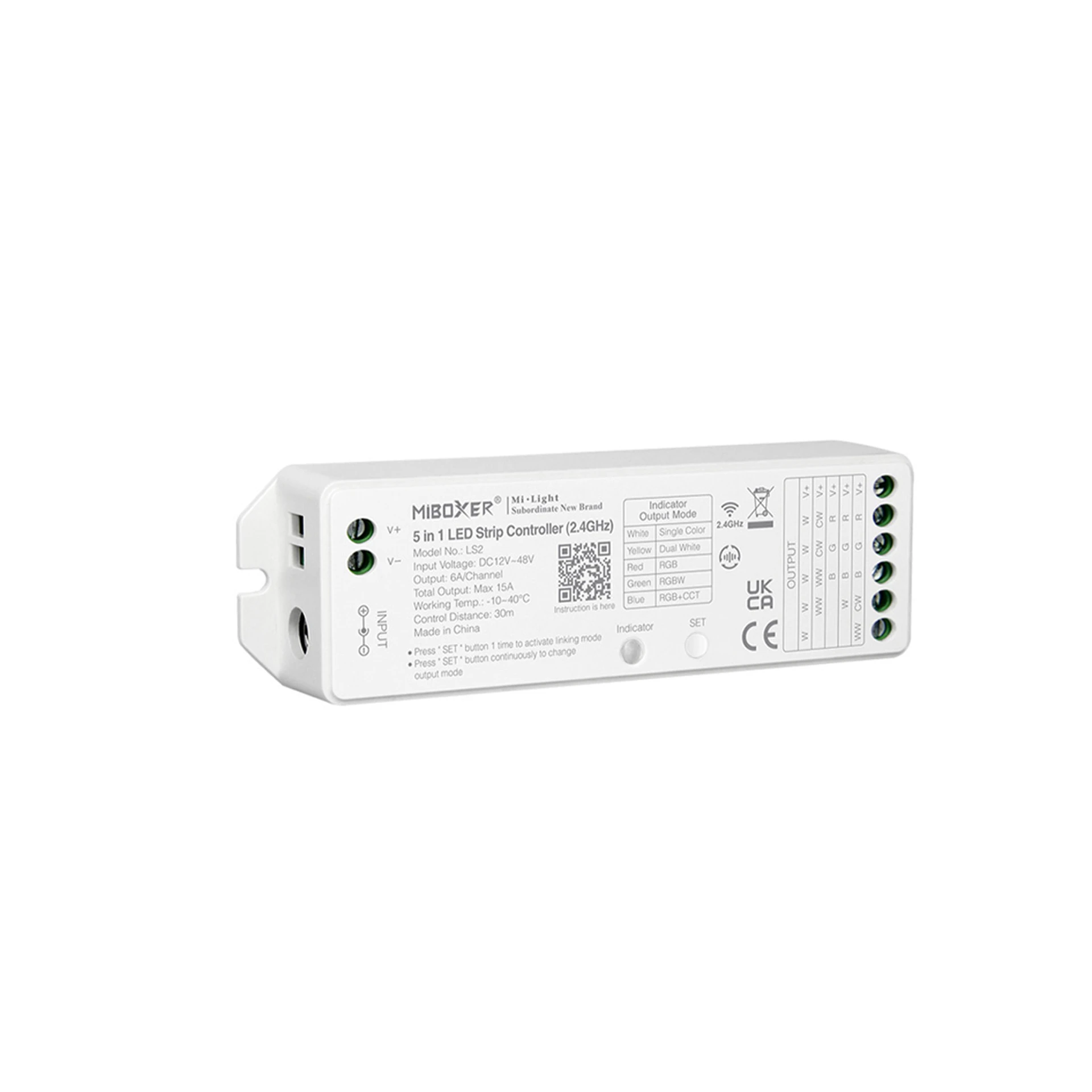

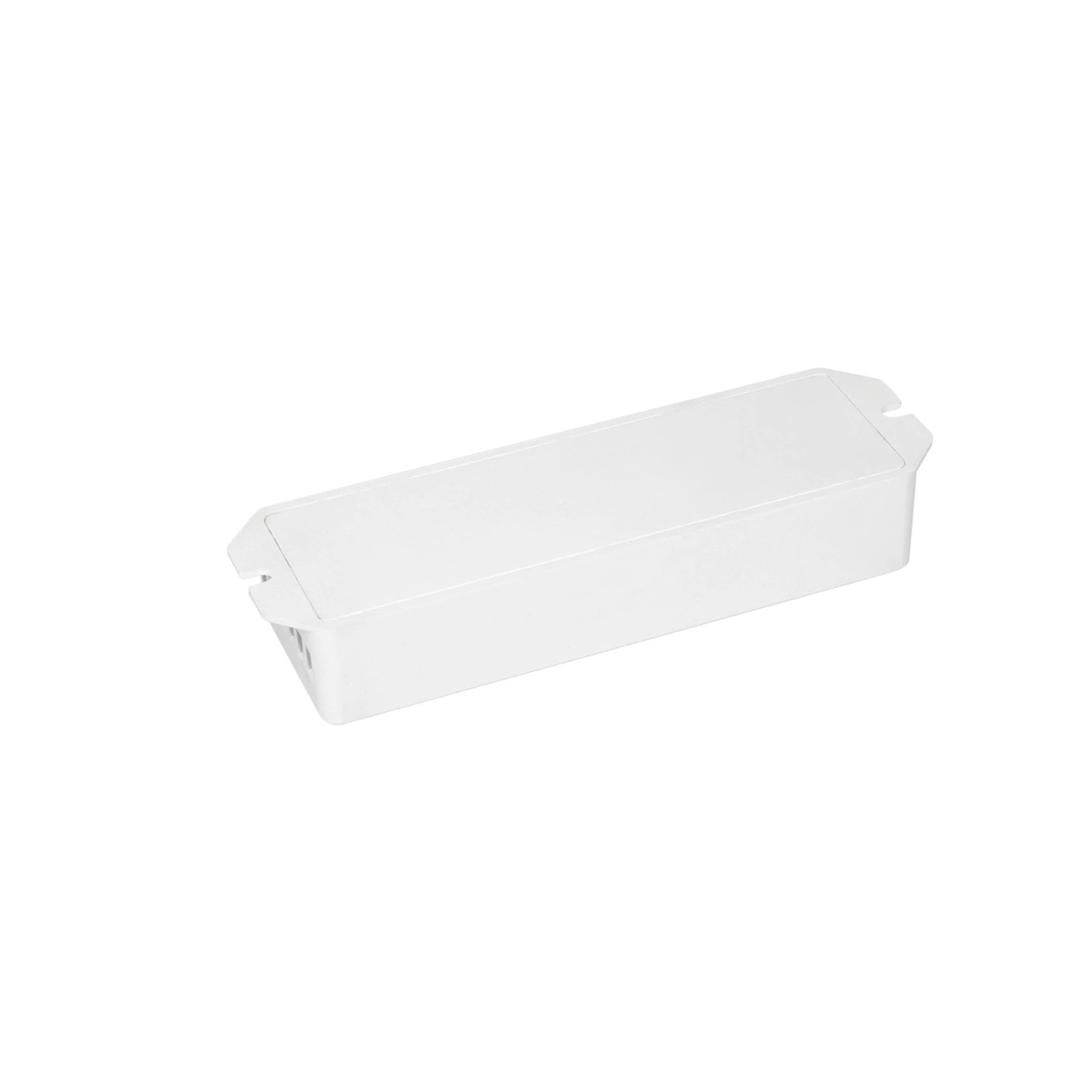

M1 Controller

Abmessung Controller L x B x H:	125mm x 38mm x 23mm
Spannung:	12V DC - 48V DC
max. Leistung gesamt:	15A, max. Leistung pro Kanal 6A
max. Ausgangsleistung:	180 Watt bei 12V - 360 Watt bei 24V - 720 Watt bei 48V
zulässige Umgebungstemperatur:	-10°C bis max. +40°C
Schutzart:	IP 20
wasserfest:	Nein

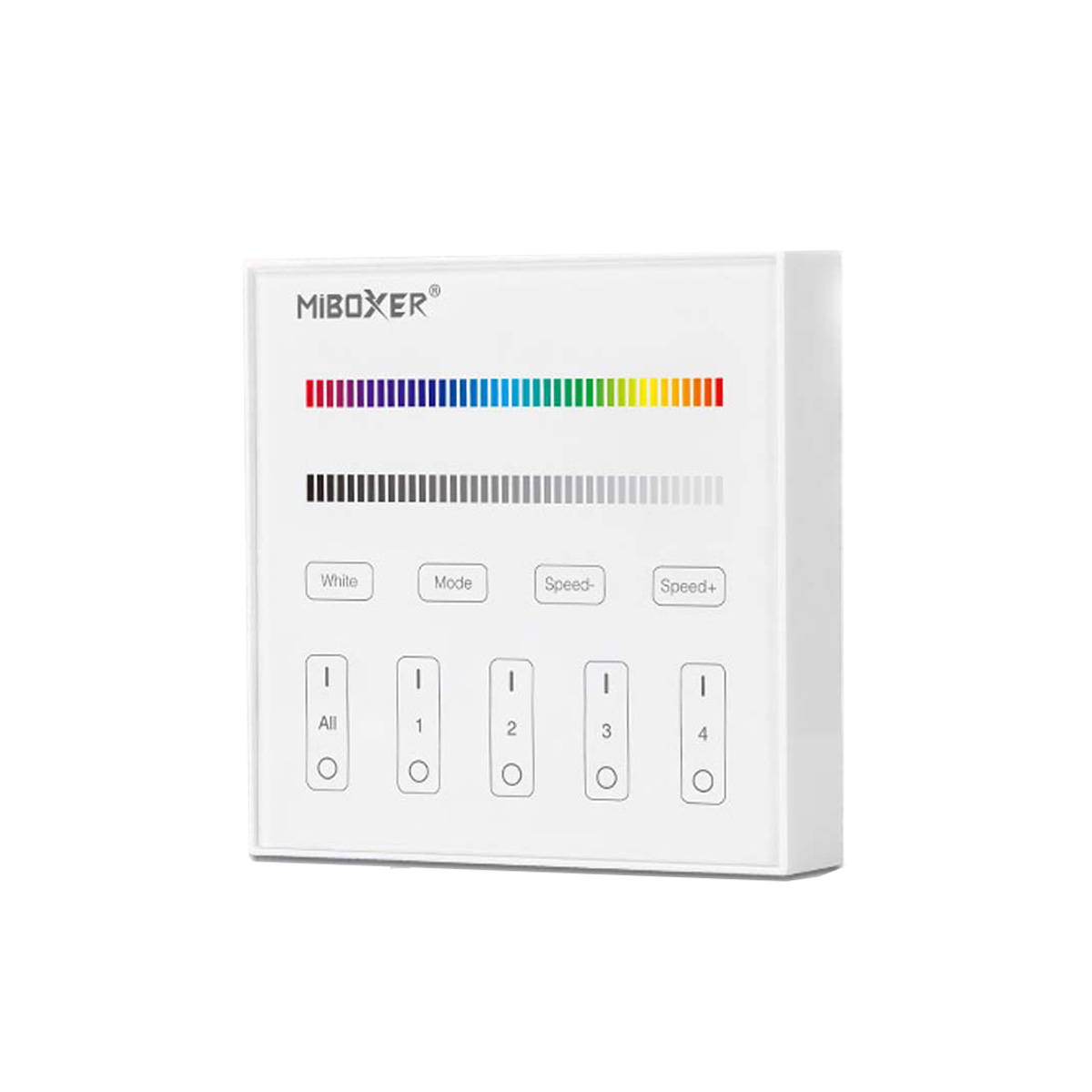

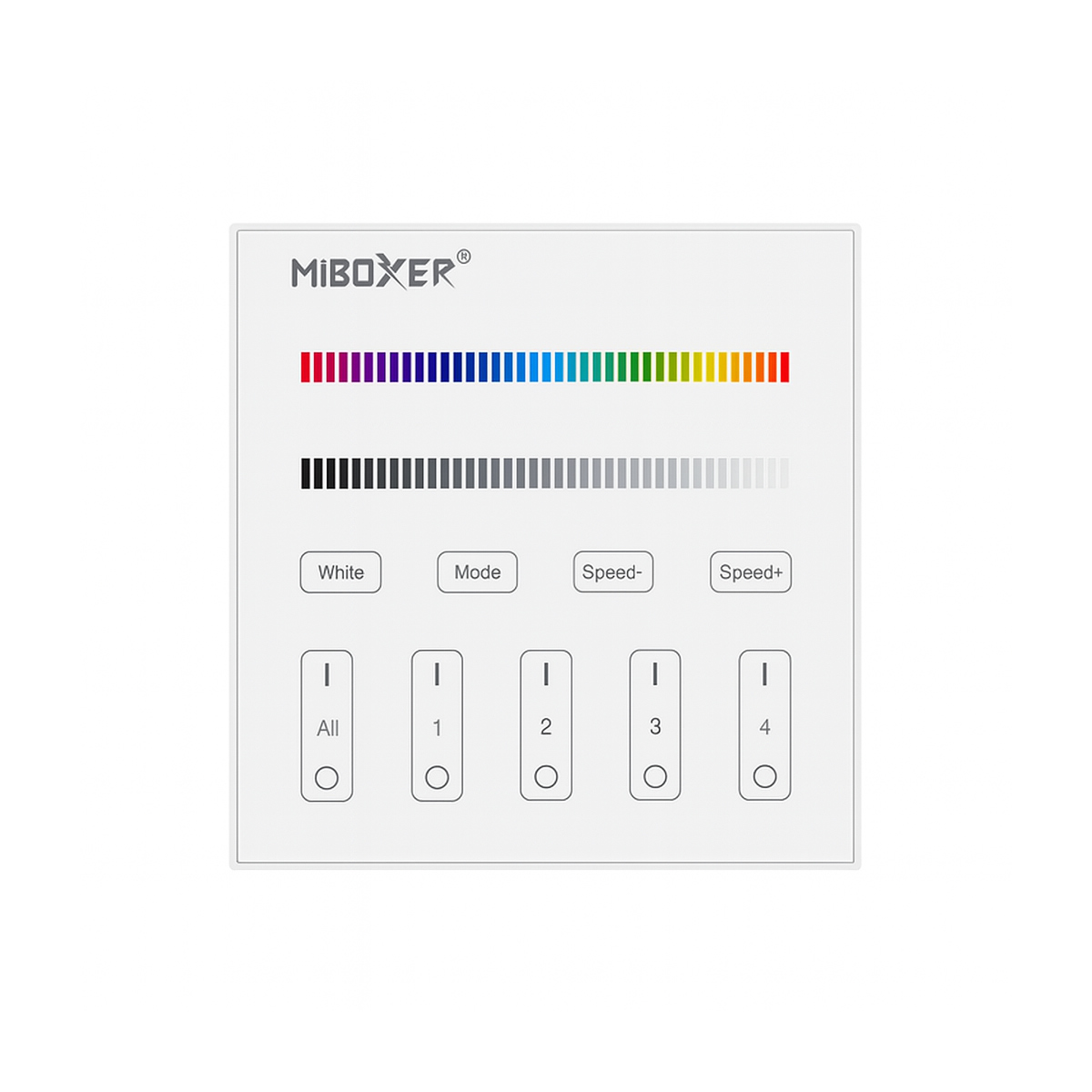

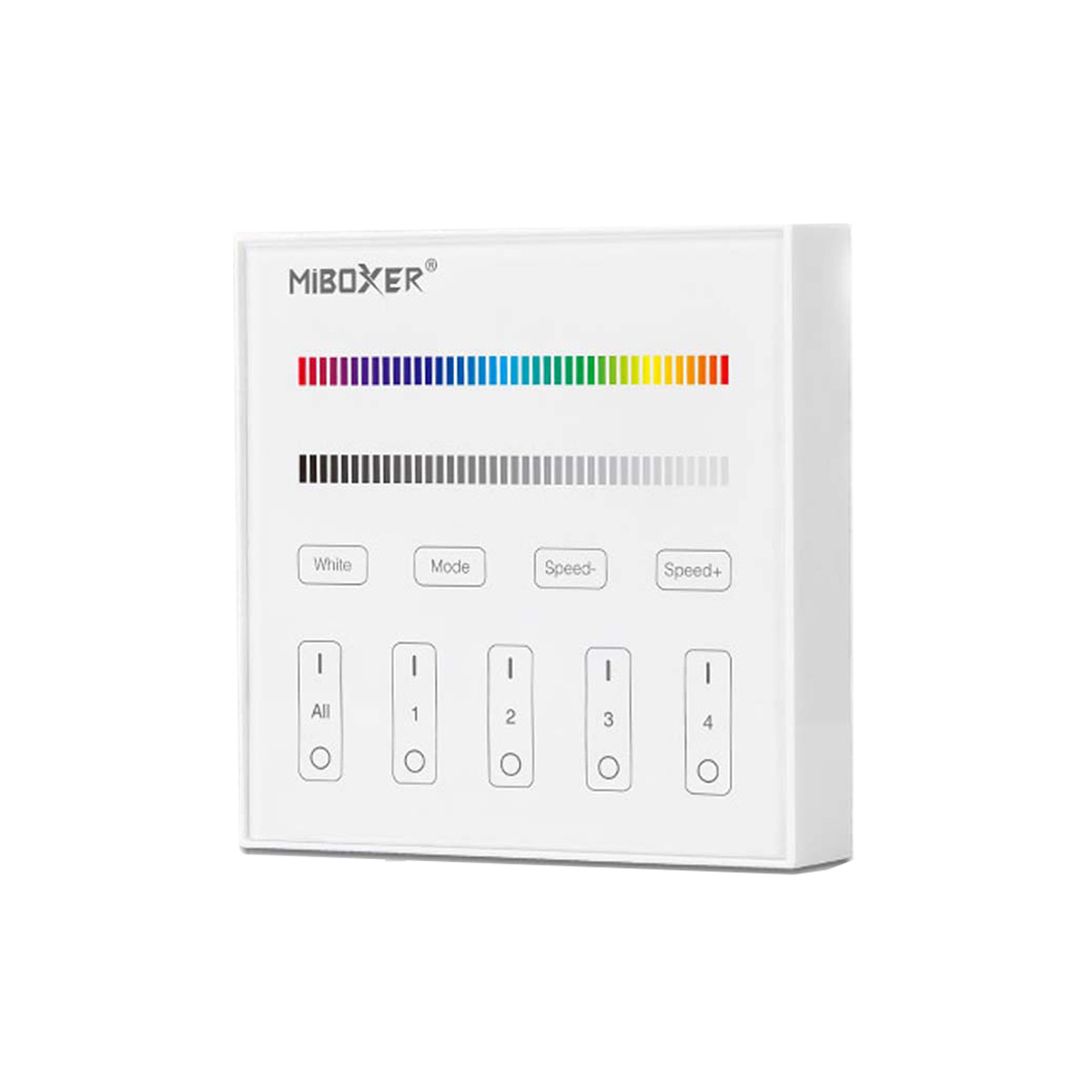

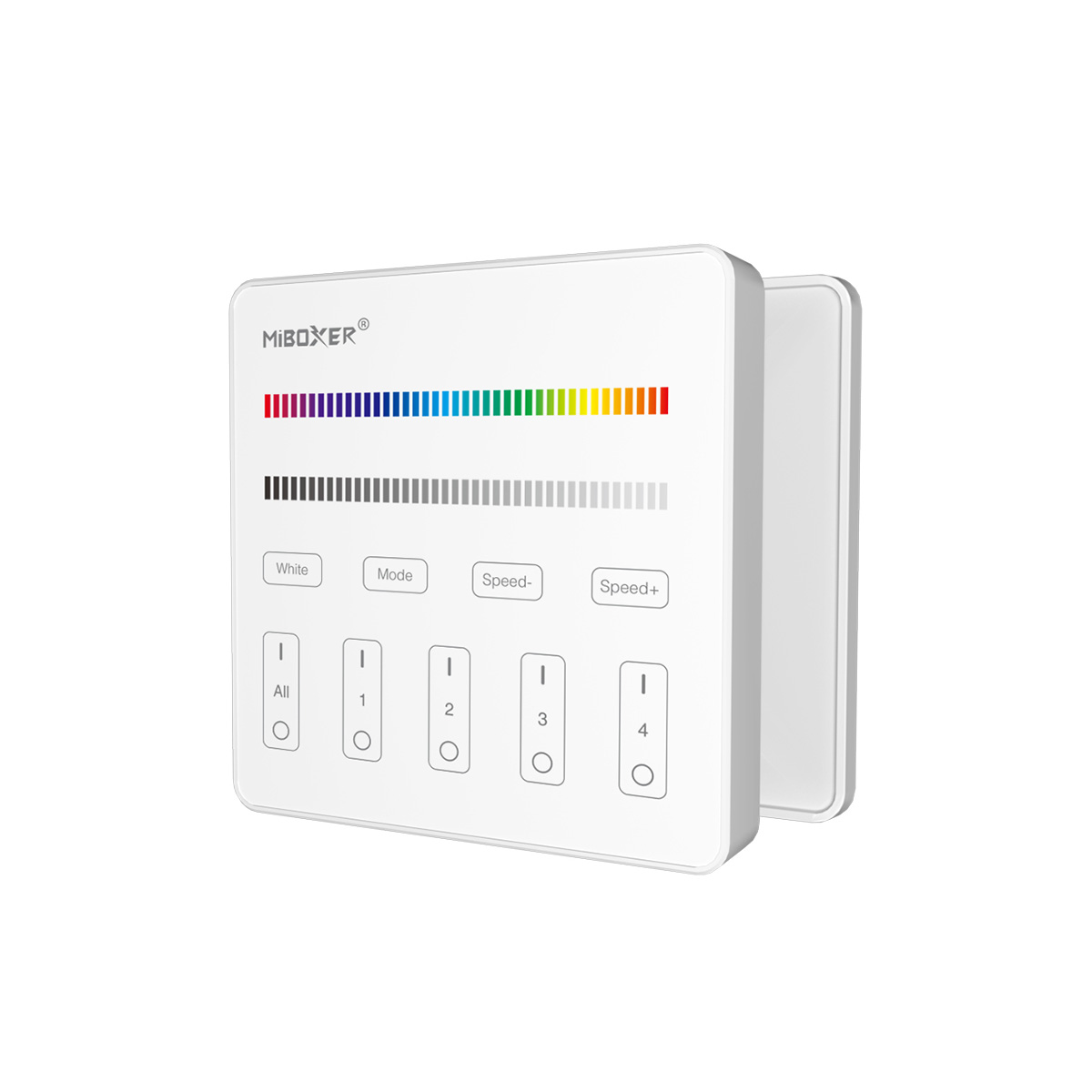

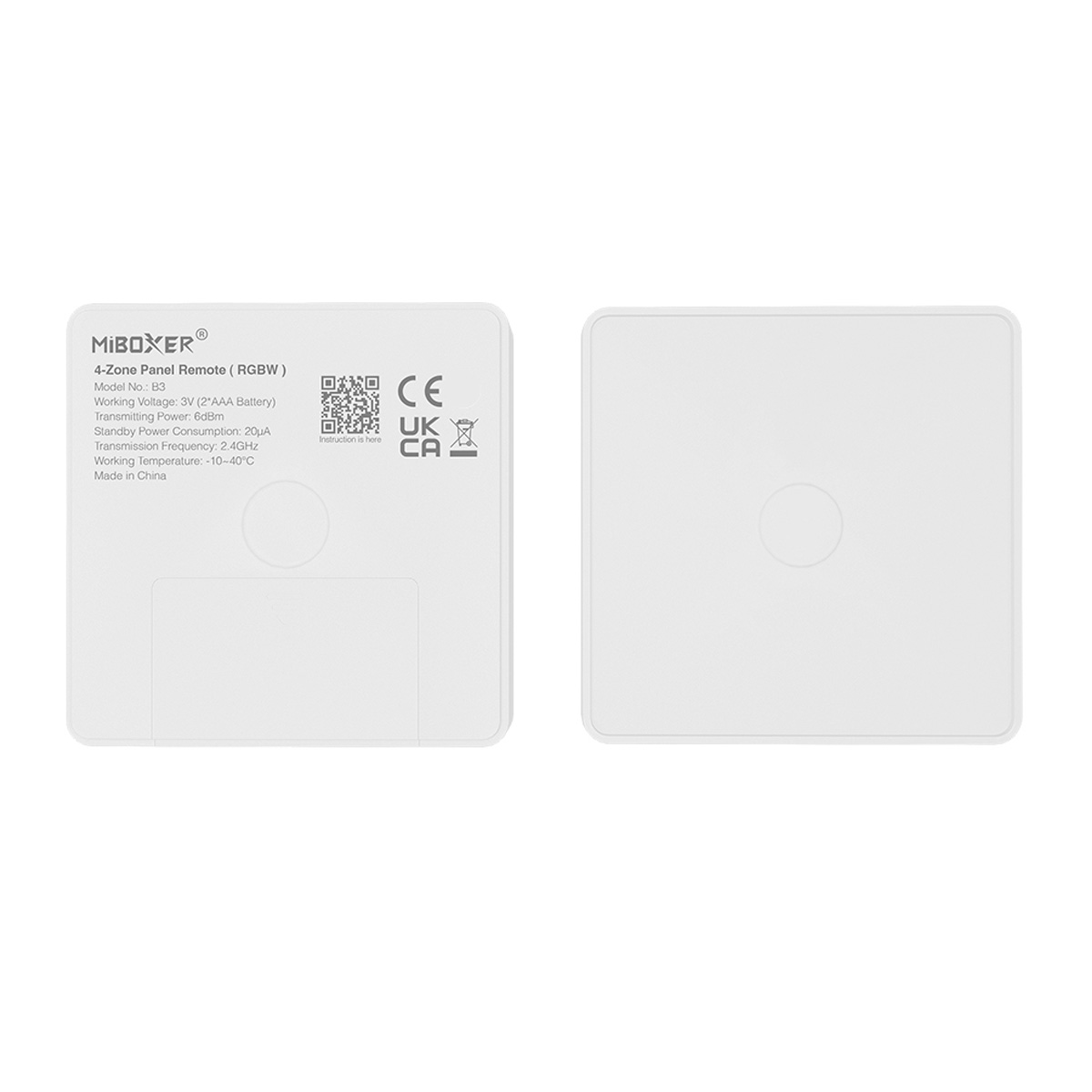

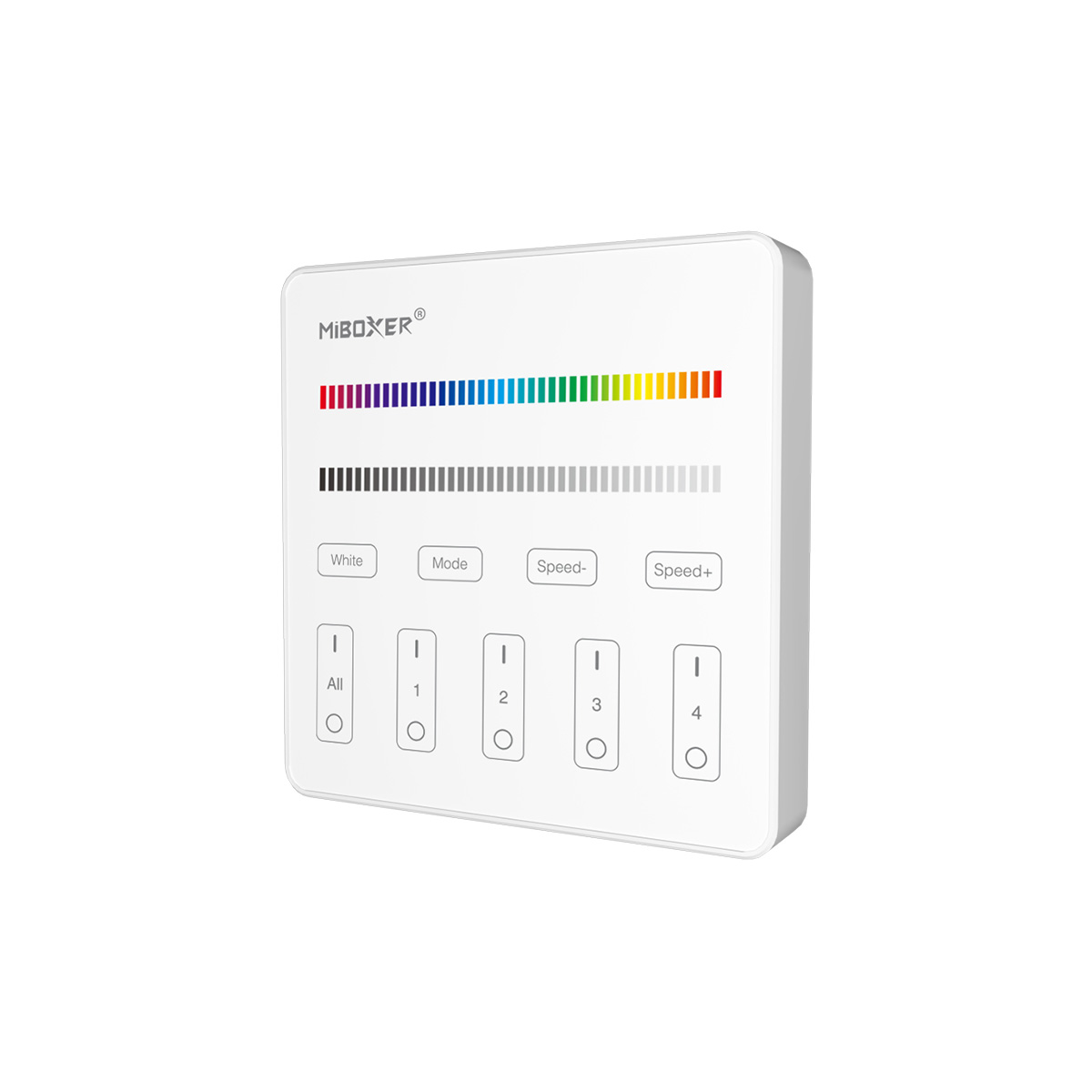

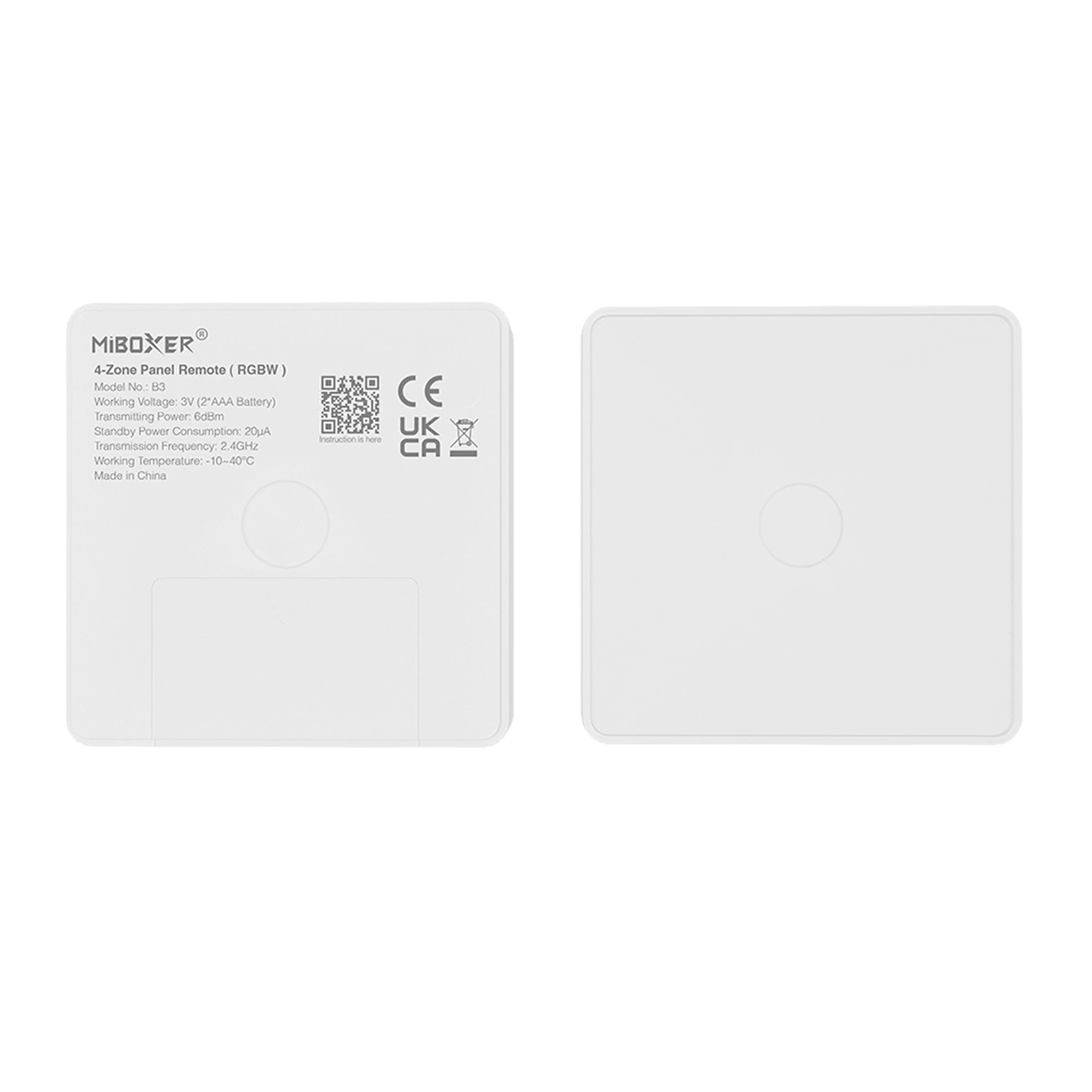

DR-23-WHT Fernbedienung

Abmessung Fernbedienung L x B x H:	125mm x 38mm x 23mm
Kanäle:	4-Kanal (für RGBW LEDs)
Zonensteuerung:	4 Zonen (einzeln oder gemeinsam steuerbar)
Sendeleistung:	6dBm
Frequenzbereich:	2.4GHz
Modulationsverfahren:	GFSK
Stromverbrauch im Standby-Modus:	5 µA
Reichweite:	ca. 30m (freies Feld)
zulässige Umgebungstemperatur:	-20°C bis max. +60°C
Schutzart:	IP 20
wasserfest:	Nein
Stromversorgung:	3 V (2× AAA Batterien, nicht enthalten)

Installation

Die LED's werden je nach Leuchtmitteltyp an die Schraubklemmen "WW" "CW" "R" "G" "B" "V+" und das Netzteil an "+" und "-" an die 2-polige Schraubklemme angeschlossen. Eine Parallelschaltung mehrerer Verbraucher ist über die Schraubklemmen möglich. Die Bezeichnung der Klemmen befindet sich auf der Vorderseite des Controllers. Netzteile mit DC-Hohlstecker (5,5mm außen - 2,5mm innen - Pluspol innen/Minuspol außen) können direkt an die Buchse des Controllers angeschlossen werden.

Bei Unterbrechung der Stromversorgung (z.B. durch einen Schalter) wird das zuletzt gewählte Programm/Farbe gespeichert. Bei Wiederkehr der Versorgungsspannung arbeitet die Steuerung mit der gleichen Einstellung weiter.

Richten Sie den korrekten Ausgabemodus basierend auf der Funktion der LED-Beleuchtung ein. Drücken Sie dazu die Taste "Set" kontinuierlich, um den Ausgangsmodus zu wechseln.

Indikatorfarbe:	Weißes Licht	Gelbes Licht	Rotes Licht	Grünes Licht	Blaues Licht
Ausgabe:	einfarbig	zweifarbig	RGB	RGBW	RGB+CCT

Herstellen einer Verbindung:

Schalten Sie das Licht aus und nach 10 Sekunden wieder an. Sobald das Licht eingeschalten ist, drücken Sie innerhalb von 3 Sekunden 3x kurz die Taste "ON". Ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt, blinken die LEDs 3x kurz zur Bestätigung. (Hinweis: Einmal gekoppelte Leuchten können nicht erneut gekoppelt werden.)

Trennen einer Verbindung:

Schalten Sie das Licht aus und nach 10 Sekunden wieder an. Sobald das Licht eingeschalten ist, drücken Sie innerhalb von 3 Sekunden 5x kurz die Taste "ON". Ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt, blinken die LEDs 10x kurz zur Bestätigung. (Hinweis: Lichter, die keine Verknüpfung haben, müssen nicht getrennt werden).

Montage der Funk-Fernbedienung an der Wand:

Bei Unterputzdosen schrauben Sie die Montageplatte in die Bohrungen der Unterputzdose. Bei einer Wandmontage ohne Dose bohren Sie Löcher in die Wand und schrauben Sie die Montageplatte am Wunschort fest. Die herausstehende Nase der Montageplatte muss nach hinten und nach unten zeigen. Setzen Sie das Steuerpanel mit der oberen, inneren Kante auf die Montageplatte auf. Die zwei oberen Nasen am Panel müssen in den zwei Einkerbungen der Grundplatte liegen. Dann drücken Sie die Fernbedienung schräg nach unten auf die Montageplatte. Die untere Nase der Montageplatte rastet dann am Panel ein. Möchten Sie das Panel abnehmen (z.B. für den Batterietausch), drücken Sie einen kleinen Schraubenzieher vorsichtig in die untere Einkerbung, bis sich die Fernbedienung löst.

GPSR

Hersteller:

Futlight Optoelectronics Co.,Ltd
2 Floor Building 4, Good Mind Industry, No.68 ChaoYang Road, YanLuo Street, Bao’an District
518100 ShenZhen
China

[email protected]

verantwortliche Person in der EU:

revoArt GmbH
Hauptstraße 101
04416 Markkleeberg
Deutschland

[email protected]
