revoART, 4 Zonen Funk LED Dimmer – 2 Kanal – mit Touch-Fernbedienung

DR-41-001
  • 2 Kanal Dimmer
  • 4 Zonen steuerbar
  • inkl. Touch Fernbedienung
  • kompatibel zu 12V und 24V Streifen und Leisten



Anzahl Zonen:

ab 36,90 €

inkl. MwSt. zzgl. Versandkosten

  Stk.

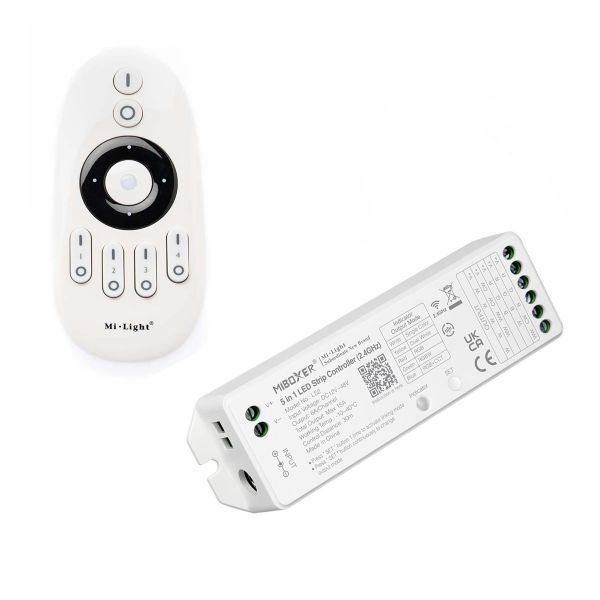

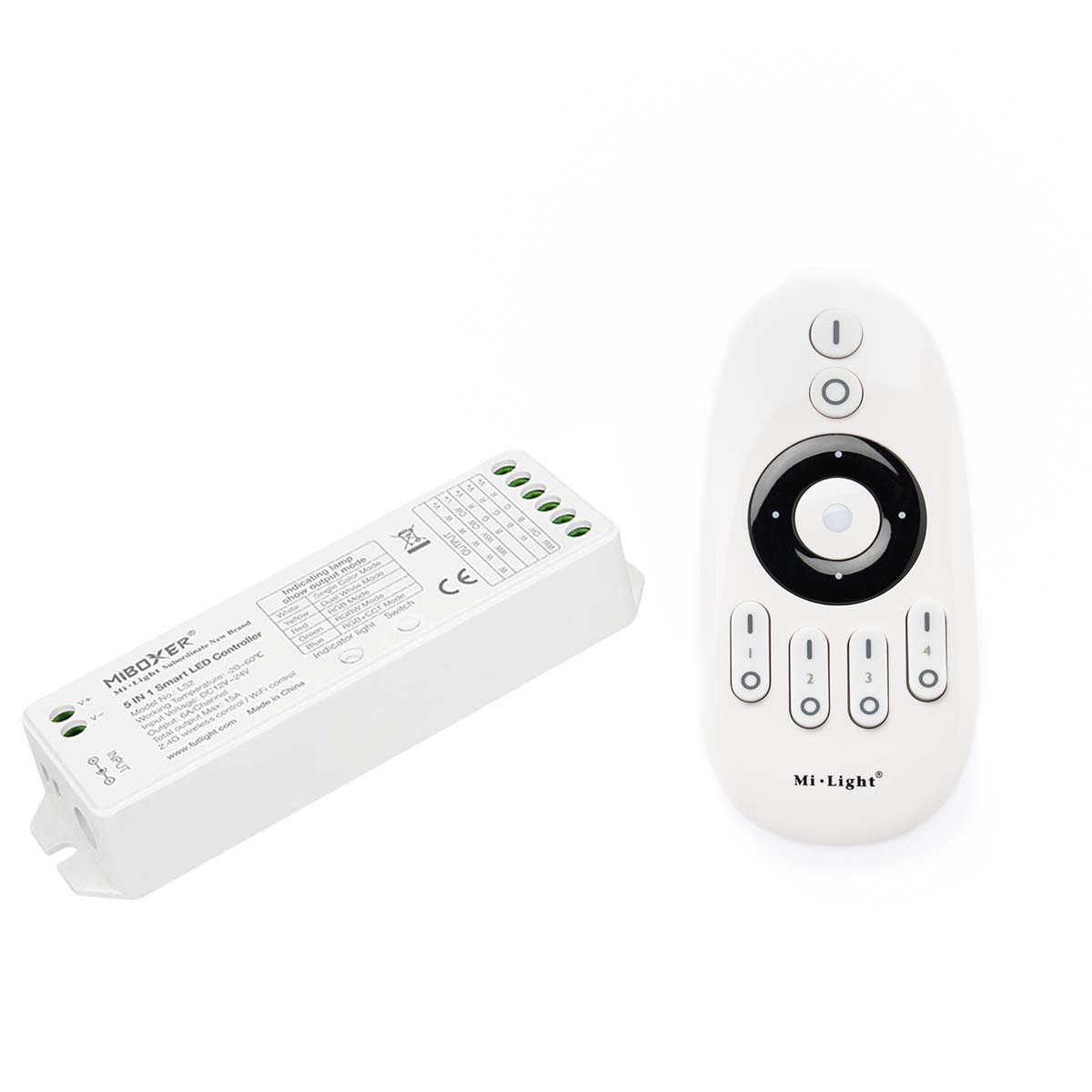

12V / 24V 2-Kanal LED-Dimmer mit Touch Funk-Fernbedienung zur Einstellung der Farbtemperatur... mehr

Beschreibung

revoART, 4 Zonen Funk LED Dimmer – 2 Kanal – mit Touch-Fernbedienung

12V / 24V 2-Kanal LED-Dimmer mit Touch Funk-Fernbedienung zur Einstellung der Farbtemperatur sowie zum Regulieren der Helligkeit.

Sie können mit diesem Produkt bis zu 4 verschiedene Bereiche voneinander getrennt oder gemeinsam steuern.
(z.B. 4 voneinander getrennte Vitrinen oder Regale)
Jedem Bereich wird auf der Fernbedienung eine eigene Zonen-Taste auf der Fernbedienung zugewiesen.
Über die Master-Taste können auch alle 4 Bereiche gleichzeitig ein- und ausgeschaltet sowie gesteuert werden.

Pro Bereich brauchen Sie einen eigenen Dimmer sowie jeweils das passende Netzteil.
Wählen Sie rechts bei "Anzahl Zonen"
die gewünschte Menge an Dimmern aus.
Passende Netzteile müssen Sie abhängig vom LED-Produkt separat dazu bestellen.


Er verfügt über eine Funk-Fernbedienung mit Steuerrad zur manuellen Auswahl der gewünschten Helligkeit und zum Einstellen der Farbtemperatur.
Die Reichweite der Fernbedienung beträgt ca. 20 Meter.

Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird die zuletzt ausgewählte Helligkeit / Farbtemperatur gespeichert.
Bei erneuter Stromzufuhr läuft der Dimmer mit der gleichen Einstellung weiter.

Sie benötigen zur Stromversorgung ein Netzteil mit 12V DC bzw. 24V. Welche Spannung Sie einsetzen müssen, ist abhängig von den zu betreibenden LED-Produkten.

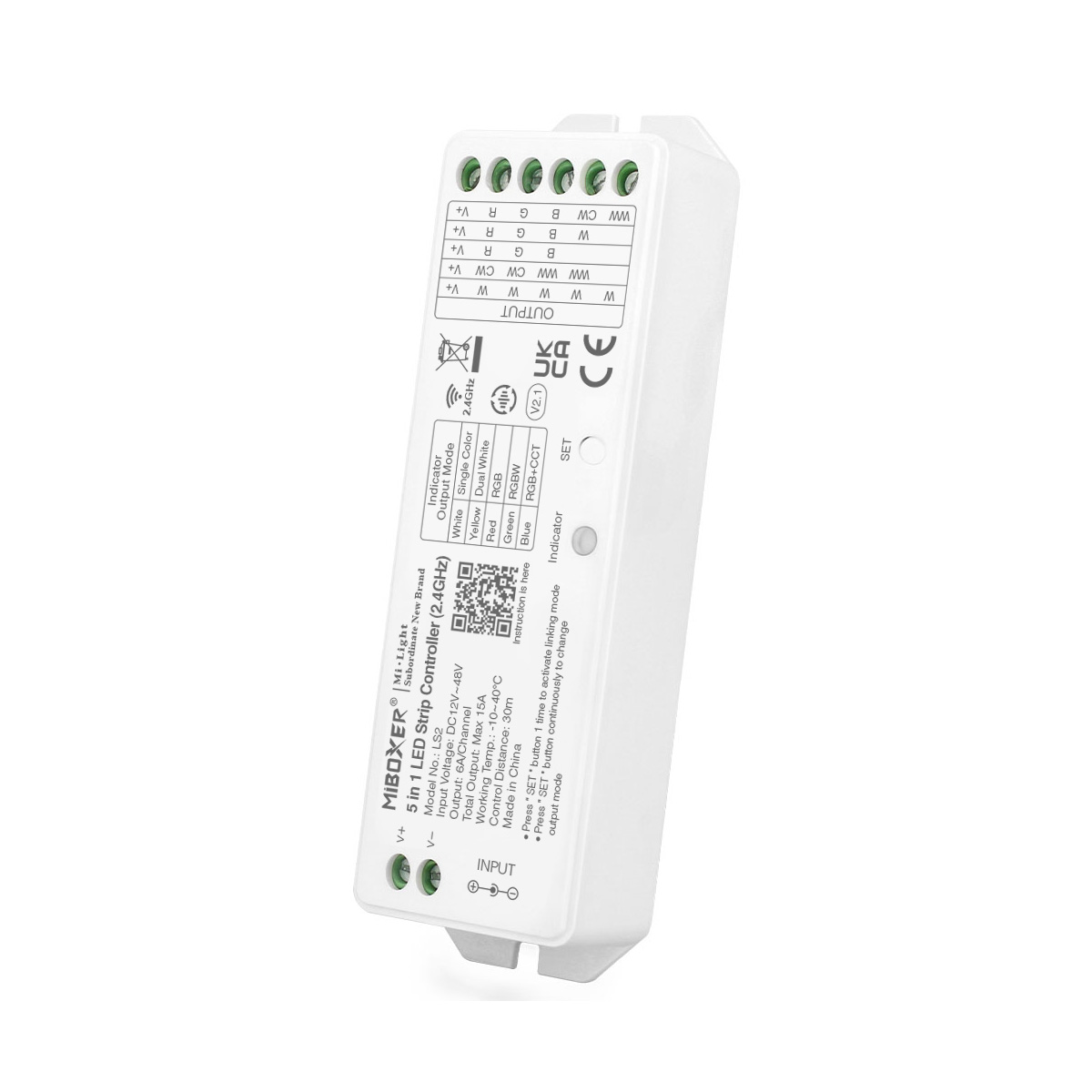

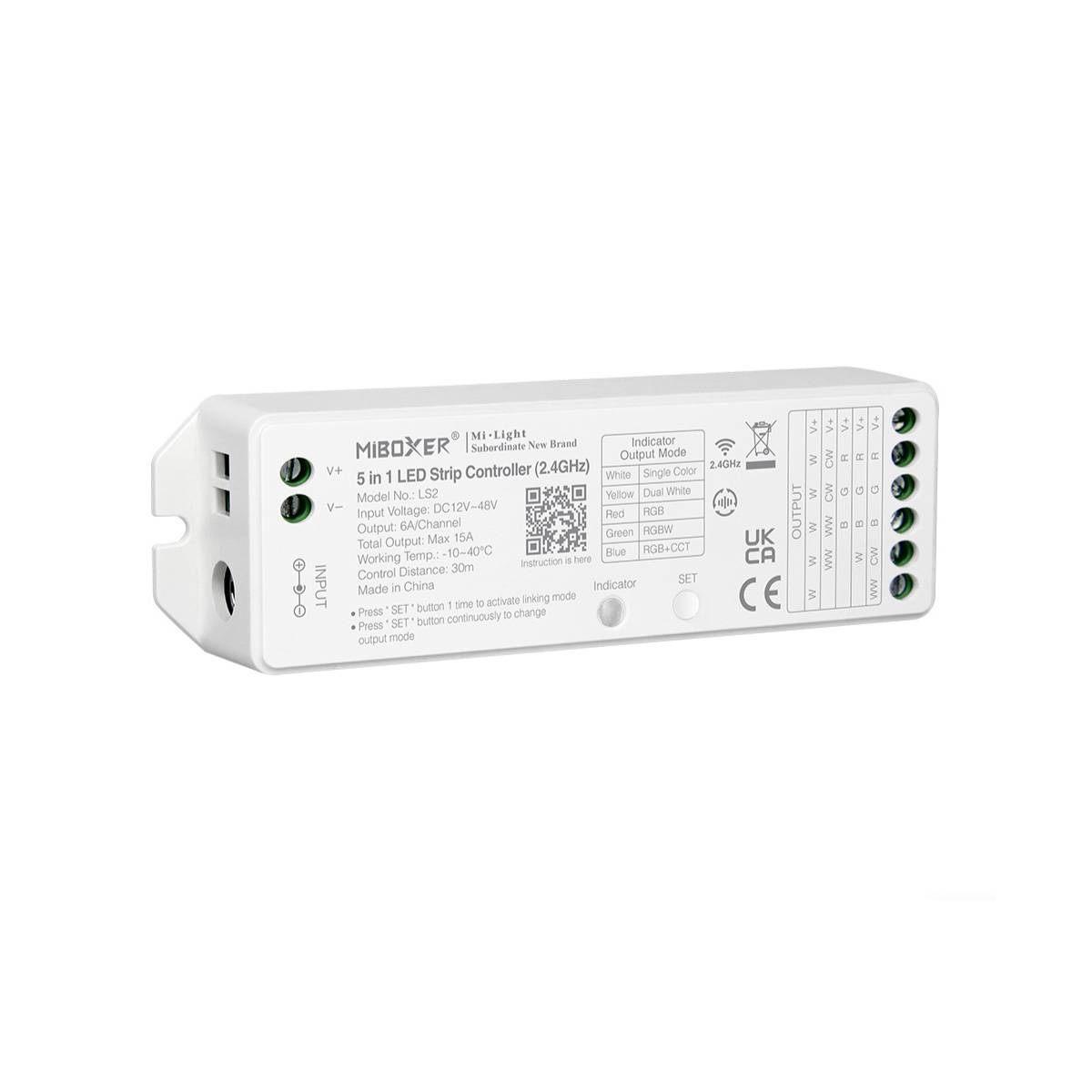

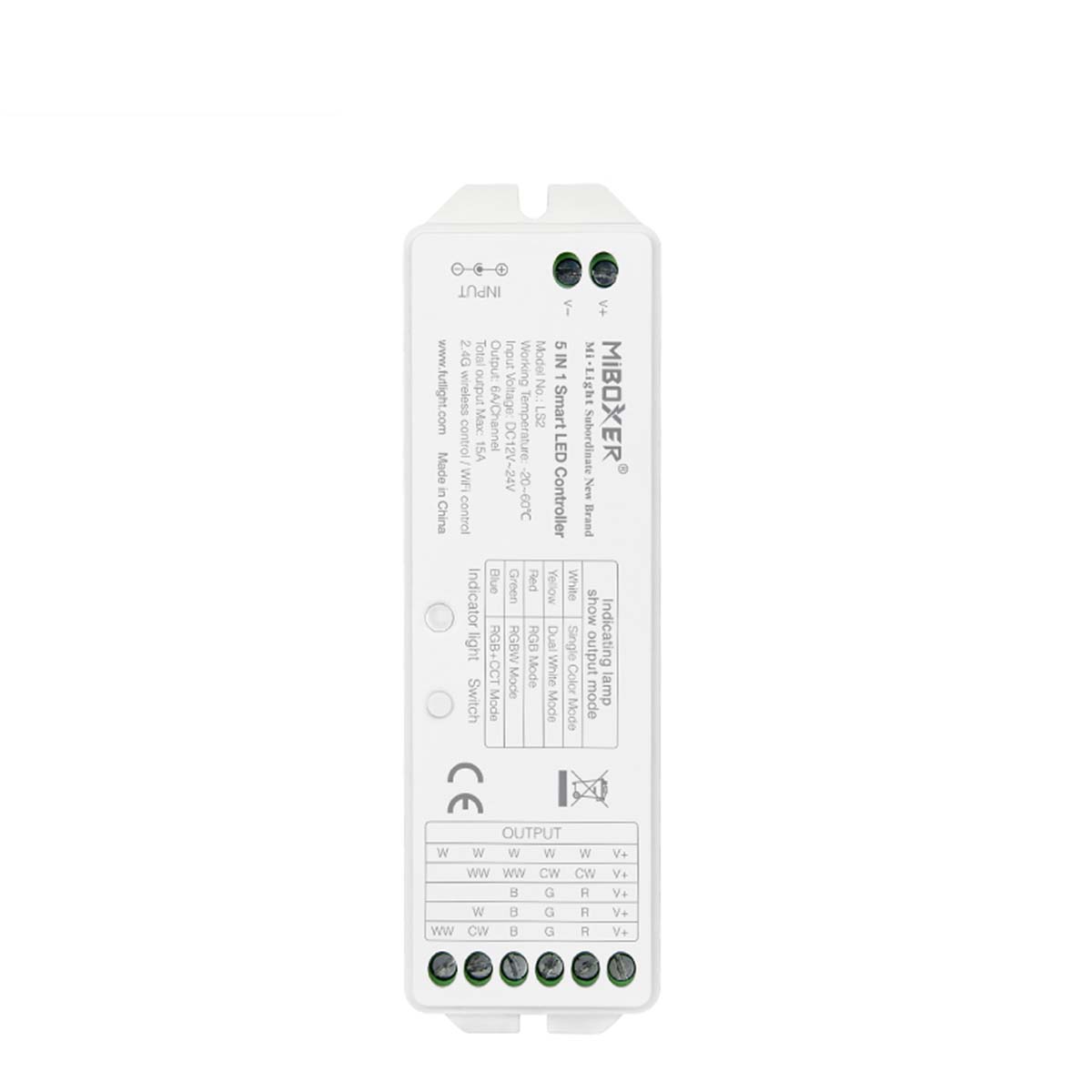

Warmweiß - (Minus) wird an OUTPUT WW und Kaltweiß - (Minus) wird an OUTPUT CW angeschlossen.
Die beiden + Kabel kommen zusammen an V+ OUTPUT.
Das Netzteil wird an + - (INPUT) angeschlossen.
Über die Schraubklemmen ist auch ein Parallelanschluss mehrere Abnehmer möglich.
Netzteile mit DC-Hohlstecker (5.5mm außen - 2.5mm innen - Pluspol innen / Minuspol außen) können Sie direkt in die Buchse des LED-Dimmers stecken.


Zum Betrieb der Fernbedienung benötigen Sie 2 x handelsübliche AAA-Batterien. Die Batterien gehören nicht zum Lieferumfang.

In dieser praktischen Wandhalterung können Sie die Fernbedienung parken.

Technische Daten

Abmessung Controller L x B x H: 124mm x 38mm x 23mm
Abmessung Fernbedienung L x B x H: 110mm x 52mm x 20mm
Arbeitsspannung: 12V DC bis 24V DC
max. Strom je Kanal: 6A / gesamt max. 15A
max. Ausgangsleistung gesamt: 180 Watt bei 12V-360 Watt bei 24V
Arbeitstemperatur: -20° bis + 40°C

Videos & Downloads

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Controller Teil 2

Mehrzonen Controller

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

Installation

Vorbereiten der Fernbedienung:
Legen Sie Batterien (AAA) in die Fernbedienung.
Berühren Sie während des Einlegens der Batterien nicht das Bedienfeld auf der Fernbedienung.
Verwenden Sie nur neue Batterien und keine Akkus.

Herstellen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil.
2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 3 Sekunden 1x lange die Einschalt-Taste der gewünschten Zone (1 - 4).
Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt.

Trennen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil.
2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 5 Sekunden 5x sehr schnell hintereinander die Einschalt-Taste der gewünschten Zone (1 - 4).
Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt getrennt.
