revoART, 24V Matrix Modul – warmweiß – 10x10cm – eckig

MC4E-28-001
  • Bis zu 12 Module zusammensteckbar
  • 3000K, Warmweiß
  • Geringe Einbautiefe
  • Lichtstrom bis zu 600 Lumen je Meter
  • je 7 Watt

Anschlußkabel zum Netzteil:

UVP 16,95 € 13,56 € -20%

inkl. MwSt. zzgl. Versandkosten

  Stk.

Lieferzeit: ca. 2-3 Werktage

Dieses rechteckige LED Matrix-Panel 100mm x 100mm ist mit 96 warmweißen SMD LEDs... mehr

Beschreibung

revoART, 24V Matrix Modul – warmweiß – 10x10cm – eckig

Dieses rechteckige LED Matrix-Panel 100mm x 100mm ist mit 96 warmweißen SMD LEDs bestückt und für den Betrieb mit 24V DC ausgelegt.
Optimal geeignet um vollflächige Hintergrundbeleuchtung für Lichtwerbeanlagen zu realisieren. Auch im Leuchtenbau kommen diese Module zum Einsatz.

Der niedrige Energiebedarf, die lange Lebensdauer und die kompakte Bauform sind nur einige Vorteile gegenüber anderen Lichtquellen.
Die verlöteten LEDs stammen aus aktueller Produktion, sind selektiert und weisen kaum Unterschiede in Abstrahlwinkel, Farbe oder Helligkeit auf.

Anwendungsbereich:
Die flache Bauweise des Panels eignet sich hervorragend für Einsatzorte wo wenig Platz zur Verfügung steht.
Der große Abstrahlwinkel der LEDs eignet sich zum Beleuchten von Flächen oder Raum. Überall wo es auf einen möglichst großen Lichtkegel ankommt, sollten Sie diese LEDs verwenden.
Die LED-Module sind sehr einfach zu montieren.
Die Panel haben 4 Bohrungen. So können Sie die LED Panel einfach am gewünschten Einsatzort verschrauben.

TIP : Eine Abdeckung mit satinierten oder diffusen Acrylplatten oder Glasscheiben sorgt für eine gleichmäßige,homogene Lichtverteilung.

Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.
Passende 24V Netzteile finden Sie
hier.



Sie müssen nicht löten !
Auf jeder der 4 Seiten des LED Panels befindet sich eine 4poliger Anschlußsteckerbuche. Eine Steckerbuchse ist für die Spannungsversorgung belegt.
Um mehrere LED Panel miteinander zu verbinden, stehen ihnen 3 weitere Steckerbuchsen zur Verfügung, die die Spannung vom ersten Panel weitergeben.
Sie können die Panel in beliebigen Mustern zusammenschliessen und mit nur einem 24V Netzteil betreiben.
Auch eine vollfächige und lückenlose Verlegung für die Wand oder die Decke ist möglich.
Dazu stehen Ihnen 4 weitere 4polige Quick-Connect-Anschlussbuchsen für die direkte Verbindung zu Verfügung. Beim Kauf mehrerer diese MATRIX-Panel liefern wir die 4poligen Quick-Connect-Direktverbinder gratis mit dazu.
 Passende Verbindungskabel um Abstände zwischen den einzelnen Modulen zu überbrücken finden Sie hier.

Bestellen Sie zusätzlich ein " Anschlusskabel zum Netzteil ". Dieses Kabel wird benötigt, um die Verbindung zwischen einem Netzteil mit DC-Hohlstecker und dem LED-Modul herzustellen.
Das Anschlußkabel wird einfach zwischen das erste LED-Modul und den DC-Hohlstecker des Netzteils gesteckt.
Sie benötigen nur ein " Anschlußkabel zum Netzteil ", wenn Sie mehrere LED-Module in Reihe an einem Netzteil betreiben.

Technische Daten

Abmessung L x B: 100mm x 100mm
Höhe: 4mm ohne Steckerbuchse, 10mm mit Steckerbuchsen
Spannung: 24V DC
Betriebsstrom: 280 mA
Leistung: 7W
Lichtfarbe: Warmweiß
Farbtemperatur: 3000K - 3200K
max. Lichtstrom gesamt: ca. 650 Lumen
Abstrahlwinkel: 120°
Anzahl und Art der LEDs: 96 x 2835 SMD LEDs
Anschluß:
1x Eingangssteckerbuchse 2.0 4polig
3x Ausgangsstecker 2.0 4polig
4x 4polige Quick-Connect-Buchsen
in Reihe schaltbar: ja - bis zu 12 LED-Panel
zulässige Umgebungstemperatur: -20°C bis max. +40°C

Videos & Downloads

LED Controller Teil 1

Welche Unterschiede gibt es?

LED Gesamtsystem Teil 2

Parallel- und Reihenschaltung

LED Gesamtsystem Teil 1

Installationshinweise

Neues EU-Energielabel

Installation

  •  Sie können bis zu 12 Stk. dieser LED-Panel in Reihe hintereinander an ein Netzteil anschließen.
  • Beim Kauf mehrerer dieser LED-Panel erhalten Sie die 4poligen Quick-Connect-Direktverbinder gratis dazu.
  • Um mehr als 12 LED-Panel gemeinsam zu betreiben, müssen mehrere Stränge parallel an die Stromversorgung angeschlossen werden.
  • Für 1 - 8 dieser LED-Panel empfehlen wir unser " Netzteil stabilisiert - 24V DC 3A 72Watt ".
  • Zum Steuern der Helligkeit dieser dimmbaren LED-Module empfehlen wir diese LED-Dimmer mit Fernbedienung.
  • Um größere Entfernungen zwischen 2 LED-Modulen oder Modul-Gruppen zu überbrücken, können Sie dieses Quick-Connect-Verbindungskabel zwischen 2 LED-Module oder Modulgruppen stecken. Selbst die Kabel können Sie problemlos ineinander stecken, um die Länge der Kabel zu erweitern.

Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine weitaus höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Panel sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.

Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen
0
0 Bewertungen
5 Sterne
0
4 Sterne
0
3 Sterne
0
2 Sterne
0
1 Sterne
0
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder.

Beachten Sie unsere Bestimmungen zum Datenschutz.

-20%
5.5/2.5  DC – Y-Verteilerkabel revoART, 5.5/2.5 DC – Y-Verteilerkabel
UVP 4,95 € 3,95 €

Auf Lager

E-35
TIPP!
24V  DC – Einbaunetzteil stabilisiert – 1,5A - 35Watt revoART, 24V DC – Einbaunetzteil stabilisiert – 1,5A -...
17,95 €

Auf Lager

F24V-36-SAP
Quick-System 4polig 2.54 – Verbindungskabel – 30cm revoART, Quick-System 4polig 2.54 – Verbindungskabel – 30cm
2,50 €

Auf Lager

MCA-VK-02
-56%
TIPP!

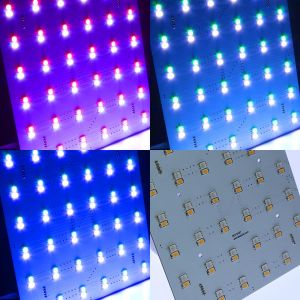

24V  Matrix Modul – RGBW – 15x15cm – eckig revoART, 24V Matrix Modul – RGBW – 15x15cm – eckig
UVP 24,99 € ab 10,90 €

Auf Lager

MC5R-01
-20%

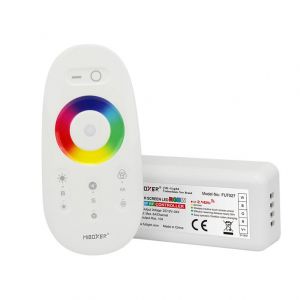

Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung revoART, Funk LED Controller – 4 Kanal – RGBW – mit...
UVP 34,95 € 27,90 €

Auf Lager

G-27
-17%
TIPP!
24V  DC – Netzteil stabilisiert – 3A – 72Watt revoART, 24V DC – Netzteil stabilisiert – 3A – 72Watt
UVP 29,95 € 24,95 €

Auf Lager

F24V-33-SZ
-42%
24V Matrix-Modul - Farbtemperatur einstellbar - 10X10cm - eckig revoART, 24V Matrix-Modul - Farbtemperatur einstellbar -...
UVP 16,95 € 9,90 €

Auf Lager

MC4E-26
-35%
TIPP!

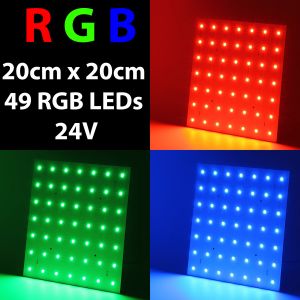

24V  Matrix Modul – RGB – 20x20cm – eckig revoART, 24V Matrix Modul – RGB – 20x20cm – eckig
UVP 33,75 € ab 21,90 €

Auf Lager

MC4R-22-S6
-17%
TIPP!
24V  DC – Netzteil stabilisiert – 3A – 72Watt revoART, 24V DC – Netzteil stabilisiert – 3A – 72Watt
UVP 29,95 € 24,95 €

Auf Lager

F24V-33-SZ
Aluminium LED Eck Profil, round line, 1,6 x 1,6cm revoART, Aluminium LED Eck Profil, round line, 1,6 x 1,6cm
ab 9,95 €

Auf Lager

CC-65-001
-37%
TIPP!

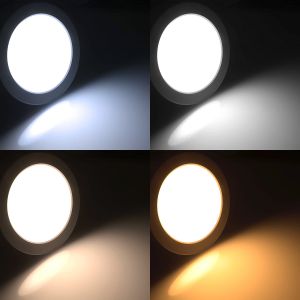

24V  LED Einbauleuchte – CCT  – 17,5cm – rund – Farbtemperatur einstellbar revoART, 24V LED Einbauleuchte – CCT – 17,5cm – rund –...
UVP 39,70 € ab 24,90 €

Nicht auf Lager

DEBL24-10-J
-17%
Funk LED Dimmer – 1 Kanal – mit Touch-Fernbedienung revoART, Funk LED Dimmer – 1 Kanal – mit...
UVP 29,95 € 24,90 €

Auf Lager

DR-18-S2
24V  wasserfester flexibler LED Lichtschlauch – warmweiß – diffus – Neon-Effekt – IP67 15x15mm
revoART, 24V wasserfester flexibler LED Lichtschlauch –...
ab 8,35 €

Auf Lager

XWN-02-S-001
24V  DC – Netzteil stabilisiert – 500mA – 12Watt revoART, 24V DC – Netzteil stabilisiert – 500mA – 12Watt
9,95 €

Auf Lager

F24V-22-SZ
-49%

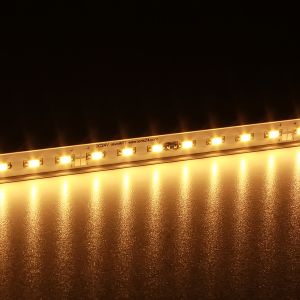

24V  LED Modul – warmweiß – 50cm revoART, 24V LED Modul – warmweiß – 50cm
