Beschreibung

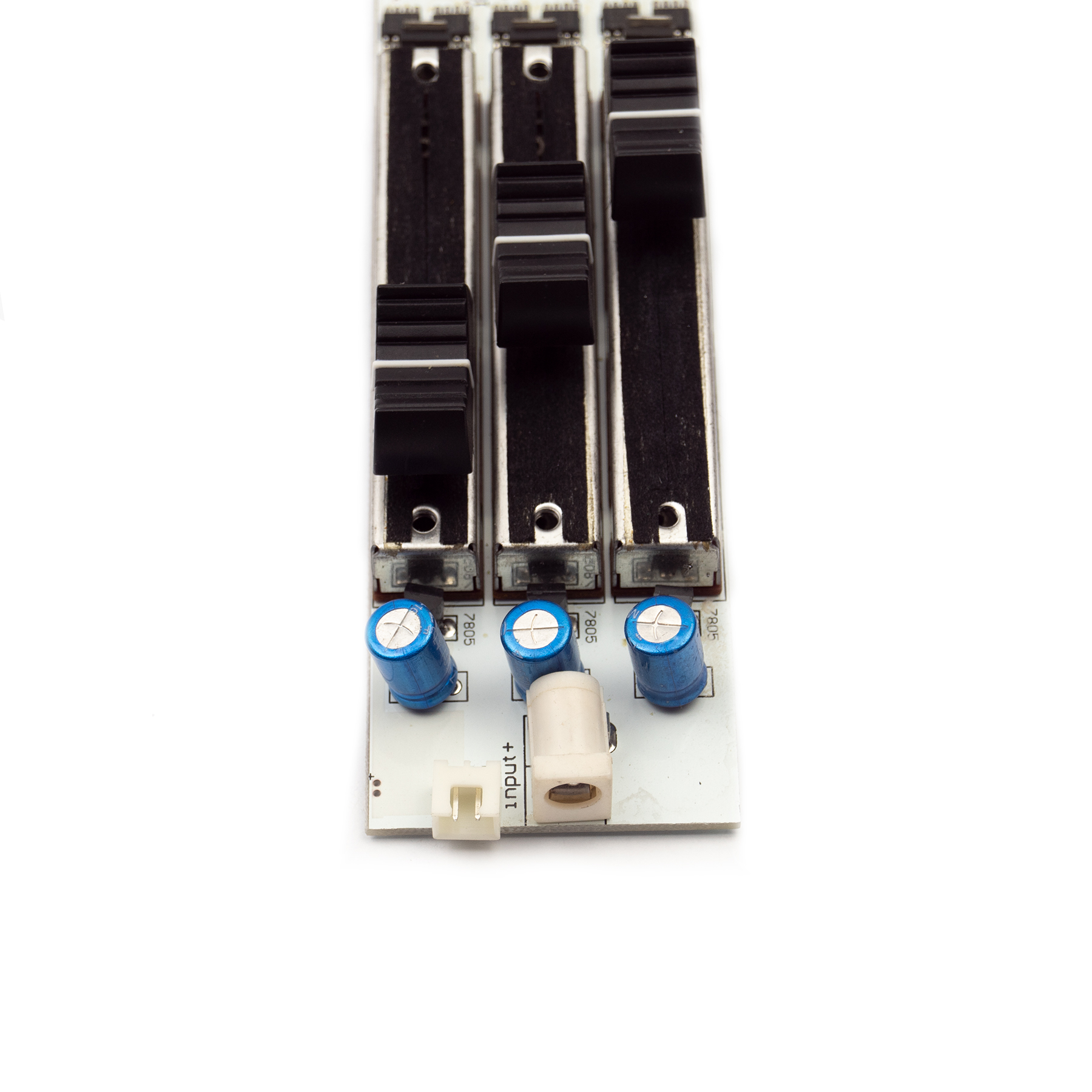

RGB-LED-Dimmer
Der Dimmer ist zur Helligkeitsregulierung und Farbmischung von RGB LEDs und RGB LED Modulen mit gemeinsamer Anode ( + Pol ) entwickelt worden.
Dieses Dimmer Modul arbeitet nach dem Prinzip der PulsWeiten-Modulation ( PWM ). Über die 3 Schieberegler für die Farben rot - grün und blau können Sie die Helligkeit jeder der 3 Farben separat fast stufenlos von 0% - 100% einstellen. So können Sie nahezu jede Farbe manuell darstellen.
Das Modul läßt sich problemlos in vorhandene Mischpulte integrieren. 2 Bohrungen ( M3 ) je Dimmer sind dafür vorgesehen. Der Knöpfe der Schieberegler lassen sich einfach lösen und wieder befestigen.
Die Stromversorgung erfolgt über eine DC Hohlbuchse. Sie können Netzteile mit den DC Hohlsteckern 5.5mm ( - ) außen / 2.5mm ( + ) innen direkt anschließen. Alternativ können Sie auch die Kabel-Enden + und - mit der Anschlußklemme verbinden.
Für den Anschluß der RGB LEDs oder LED Modulesteht ein 4poliger RGB Steckanschluß zur Verfügung. Ein kurzes Kabel für den RGB Steckanschluß erhalten Sie gratis.
Die Eingangsspannung muß mit der Spannungsvorgabe ihrer LED Module übereinstimmen ( z.B. 12V DC ). Bei LED-Betrieb ist der entsprechende Widerstand vorzusehen.
Eingangspannung : 0 - 35V DC max.
max. Ausgangsleistung : 4A je Farbe
Breite: 48mm
Länge: 140mm
Höhe mit Reglerknopf: 42mm
